Германияның MAN өрт сөндіру аппараты

MAN TGS 3351 өрт сөндіру автокөлігі, сонымен қатар аталуы мүмкінMAN өрт сөндіру машиналары, MAN өрт сөндіру автокөлігі, бұл POWERSTAR компаниясы шығаратын ауыр өрт сөндіру және құтқару көлігі.БұлMAN TGS 33.510 сериялы өрт сөндіру автокөлігібастапқы Германияның MAN жүк көлігінің шассиін негіз ретінде пайдаланады және арнайы өрт сөндіру модификациясынан өтеді, оған MAN D2676LFAR дизельді қозғалтқышы және 375 кВт/510 а.к. қуаты орнатылған, шығарындысы 12400 см³ болуы мүмкін, базасы 4500+1400 мм және алдыңғы осьтің жүк көтергіштігі 6500 кг, артқы осьтікі екі есе 13000 кг+13000 кг, камерасыз доңғалақтары 315/80R22.5, 10+1 жиынтық, бір резервтік доңғалақ қоса ескерілген. MAN өрт сөндіру насосы – қуатты және сенімді ауыр өрт сөндіру және құтқару көлігі.

Германияның MAN құтқару өрт сөндіру қызметінің автокөлігіқуатты қозғалтқыш пен қуат жүйесіне, үлкен сыйымдылықты тот баспайтын 304 маркалы болаттан жасалған су және көбік цистернасына ие.

1. Американдық HALE CB10/100-RSD өрт сөндіру сорғы жүйесі орнатылған, бұл артқы жағына орнатылған ESP электрлік сырғанамалы вакуумды сорғы моделі, өнімділігі 100 л/с @1,0 МПа, максималды сору биіктігі 7 м және сорғыны толтыру уақыты 80 секундтан аз.

2. Американдық AKRON PSKD10/80WB сулы-көбікті өрт сөндіру мониторы орнатылған, өнімділігі 80 л/с және максималды шашырату қашықтығы 85 м-ден асады, рейтингтік қысымы 1,0 МПа, өрт сөндіру мониторы горизонталды 360° және тік -30° дейін 90° бұрышпен қашықтықтан басқарылатын модель.

MAN өрт сөндіру автокөлігі әртүрлі өрт сөндіру жабдықтарымен және сенімді құралдармен, сондай-ақ заманауи байланыс және навигация жүйелерімен жабдықталған, қауіпсіздікті қамтамассыз ету үшін толық тыныс алу аппараттары, сондай-ақ SCBA орындықтары бар қосымша өрт кабиналары, барлығы 2+4 бірлік. Осы мүмкіндіктер MAN TGS 33.510 өрт сөндіру автокөлігін өрттерге тез жауап беруге, өрт сөндіру және құтқару операцияларын жүргізуге және өрт сөндірушілердің қауіпсіздігін қорғауға қабілетті тиімді құрал етеді.

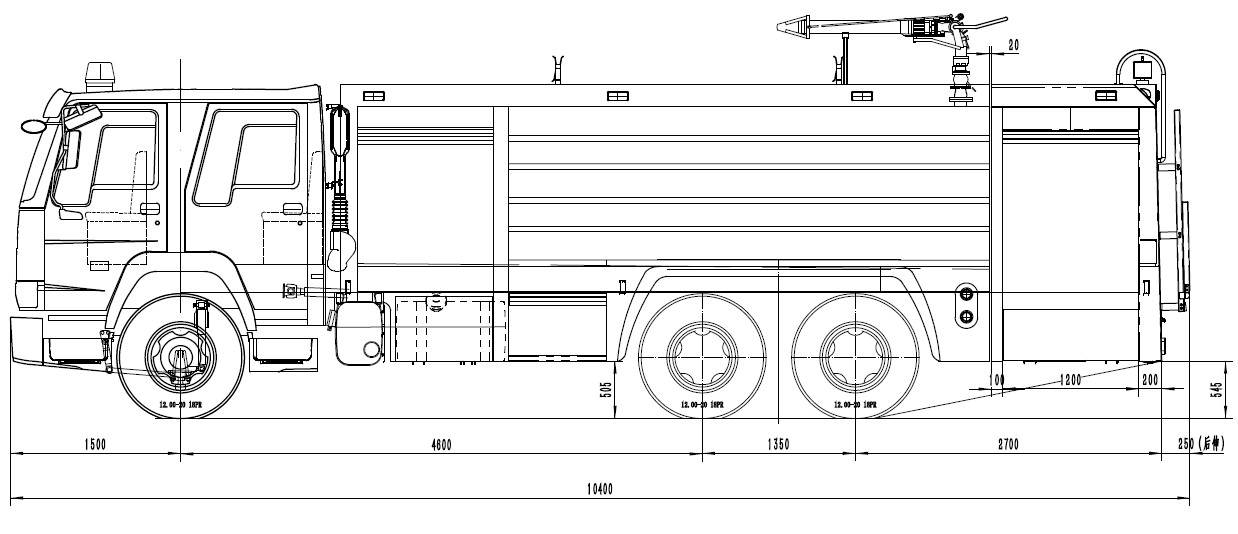

Германияның MAN 6x4 өрт сөндіру автокөлігінің техникалық параметрлері:

Германияның MAN 6x4 TGS 33.510 сол жақ рульді шассиі, су цистернасының сыйымдылығы 12 000 литрге дейін болуы мүмкін, барлығы тот баспайтын материалдан жасалған, жүк көлігі американдық HALE CB10/100-RSD өрт сөндіру сорғысымен және AKRON PSKD10/80B-5177 өрт сөндіру мониторымен жабдықталған, сенімді сапасы және күнделікті қолдануға өте ыңғайлы. Негізінен кез келген қажетті аймақтарда өрт сөндіру жобаларында қолданылады. Көлік MAN брендінің шассиінің бастапқы артықшылықтарына толығымен сүйене отырып, өнімнің ыңғайлылығы мен сенімділігін, сондай-ақ шассидің Германияның MAN технологиялық ерекшеліктерін ескере отырып жасалған. Корпустың материалы – халықаралық стандартқа сай тот баспайтын болаттан жасалған материал, бұл тоттанудан тиімді қорғайды және ұзақ уақыт қызмет етеді. Германияның MAN 6x4 өрт сөндіру автокөлігі толық қуатты Sandwich PTO NMV221, өрт сөндіру сорғысы, өрт сөндіру мониторы, экипаж бөлмесі, шланг қорабы, сорғы бөлмесі, ағылшын тіліндегі басқару тақтасы, кіретін және шығатын құбырлар, артқы көтерілетін баспалдақ, жоғарғы жастықша шамы және барлық қажетті өрт сөндіру жабдықтарымен жабдықталған. Өрт сөндірушілерге ыңғайлы жүргізу сезімін тудыратын 4 орындық жеке кабиналармен жабдықталған бір қатарлы кабина. Сондықтан, көлік негізінен өрт сөндіру жобалары үшін өте қолайлы өрт сөндіру автокөлігі болып табылады.

MAN TGS 33.510 құтқару қызметінің өрт сөндіру автокөлігінің компоненттері:

Германияның MAN 6x4 су цистерналы өрт сөндіру автокөлігі MAN TGS жүк көлігінің шассиінен, тот баспайтын болаттан жасалған 304 су цистернасынан, HALE өрт сөндіру сорғысынан, құбырлардан, ARKON өрт сөндіру мониторынан, аспаптық электр тізбегі жүйесінен және басқа да компоненттерден тұрады, жүк көлігіне алюминий қорытпасынан жасалған баспалдақ (алынатын) жиналып орнатылған, сорғы бөлмесі көліктің артқы жағында орналасқан, цистерна дәнекерленген болаттан жасалған, сұйықтық жүктемесі 12,0 шаршы, су цистернасының материалы жоғары сапалы тот баспайтын болаттан жасалған, жабдық қорабы толығымен алюминий қорытпасынан жасалған каркастық дәнекерленген құрылым. Көлік Hill CB10/100-RSD өрт сөндіру сорғысымен және Amilon PSKD10/80WB өрт сөндіру зеңбірегімен жабдықталған.

MAN TGS 33.510 кабинасының құрылымы:Тегіс басы бар, екі есікті бір қатарлы кабина.

Орындарды орналастыру:Алдыңғы қатарда 2 адам (жүргізушіні қосқанда)

Жабдықтар:Кабинаның гидравликалық бүктемелі құрылғысы, электрмен реттелетін қыздырылатын артқы көрініс айналары, екі жағында да қыздырылатын кең бұрышты артқы көрініс айналары, бастапқы жабдықтардан басқа, 100 Вт дабыл, қуатты алу басқару ауыстырғышы және ескерту шамының басқару қорабы орнатылған.



Жеке жолаушы бөлімі бар Германияның MAN өрт сөндіру автокөлігі:Ол алюминий қорытпасынан жасалған профильді құрылымды, жоғары беріктікті, коррозияға төзімділікті, жеңіл салмақты, оңай күтілетін және ергономикалық ішкі кеңістік дизайнын қабылдайды; жалпы каркас серпімді тірек арқылы ішкі каркасқа жалғанады, әр жағында 1 есік бар, есікпен бірге ашылатын автоматты педальдармен жабдықталған; жолаушы бөліміне 6,8 литрлік реттелетін көміртекті талшықтан жасалған бір бөтелкелі тыныс алу аппаратының 6 жиынтығын орнатуға болады; жолаушы бөлімінің дыбыс оқшаулауы, жылу оқшаулауы және соққы сіңіру функциялары жақсы, ал едені сырғанауға қарсы өңделген; жолаушы бөлімі турникеттермен жабдықталған және кеңістік тыныс алу аппараттары киген персоналдың еркін кіріп-шығуын қамтамассыз ете алады; жеке көлік кондиционерімен жабдықталған; кабинамен байланысқан байланыс жүйесімен жабдықталған

AKRON өрт сөндіру мониторымен жабдықталған MAN өрт сөндіру автокөлігі	MAN өрт сөндіру автокөлігінің артқы жағына орнатылған өрт сөндіру сорғысы және басқару жүйесі

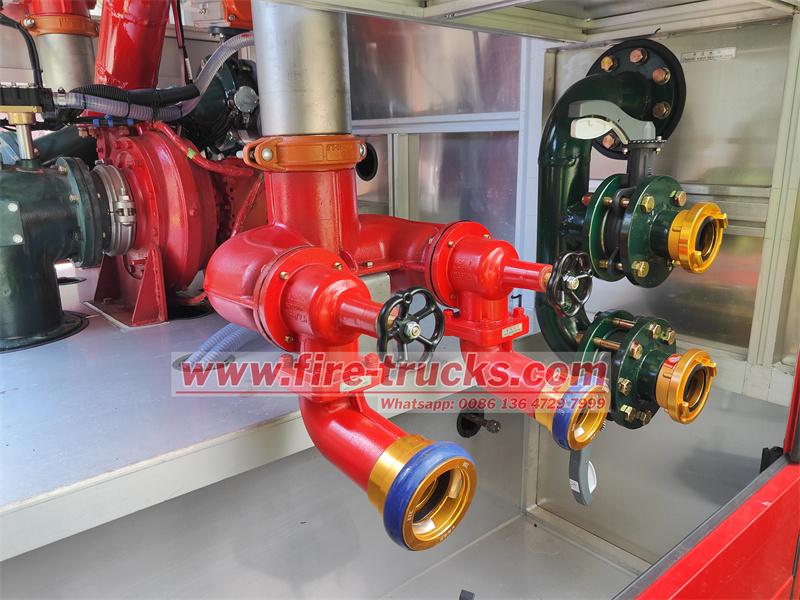

MAN өрт сөндіру автокөлігіне арналған ЕВРО типті құбырлы қосқыш және клапан	Екі DN150 сорғы кірісі клапаны бар MAN өрт сөндіру автокөлігі
MAN құтқару өрт жабдығының ЖОҒАРЫДАН көрінісі	Қорғаныс қоршауы бар Германияның MAN өрт сөндіру автокөлігі



MAN 6x4 өрт сөндіру жабдығының электр жүйесі:

1. MAN кабинасының үстінде 1,8 метрлік люкс қызыл LED ескерту шамдары орналасқан.
2. Көліктің артқы жағының үстіне 50 Вт LED өрт іздеу шамы орнатылған, оны қашықтықтан басқару арқылы 360 градусқа бұруға болады.
3. Көліктің артқы жағына бүктелетін баспалдақ орнатылған.
4. Көліктің әр жағында 4 қызыл және көк жыпылықтайтын шамдар мен 4 бүйір шамы бар, ал төменде қауіпсіздік белгісі шамдары мен бүйір шағылыстырғыштары (біріктірілген) орнатылған. Ол алдыңғы және артқы жарықтарымен, әр жағында бұрылыс сигналымен және жабдық қорабында және сорғы бөлмесінде жарықтандырумен жабдықталған, бұл GB4785 ережелеріне сәйкес келеді.
5. Дабылдың қуаты 100 Вт; дабыл, ескерту шамы және жыпылықтайтын шам тізбектері тәуелсіз қосымша тізбектер болып табылады және басқару құрылғылары кабинада орнатылған.
6. Көлікті басқару жүйесі жетілдірілген электрлік басқару жүйесін қабылдайды және сорғы бөлмесінде басқару тақтасы орнатылған. Батырмалар мен ауыстырғыштар адамгершілікке негізделген және пайдалануға ыңғайлы.
7. Сорғы бөлмесіндегі басқару тақтасында келесі басқару ауыстырғыштары мен дисплейлері бар: негізгі қуат ауыстырғышы, қозғалтқыш жылдамдығын реттеу, авариялық тоқтату, көліктің қозғалтқышын іске қосу немесе өшіру, қозғалтқыш жылдамдығын көрсету, айналадағы көліктің жарықтандыруын қосу және өшіру, су сорғысының қуатын алуды іліп қою және алып тастау, су цистернасынан су сору операциясы, көліктен су шығару операциясы, су цистернасының сыйымдылығын көрсету, цистернада сұйықтық деңгейінің төмендігі туралы ескерту, өрт сөндіру мониторының жұмысы және т.б.

MAN 12000 л су цистерналы өрт сөндіру автокөлігінің стандартты өрт сөндіру құтқару жабдықтары:
