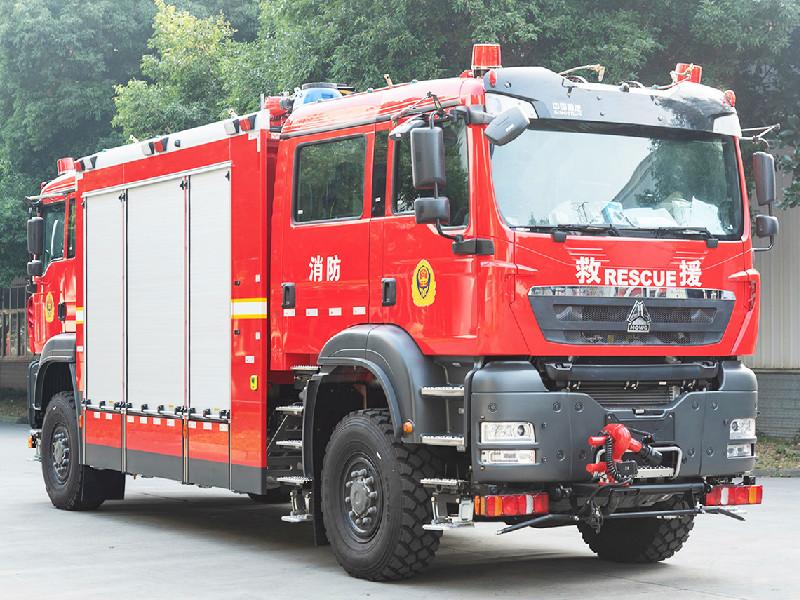

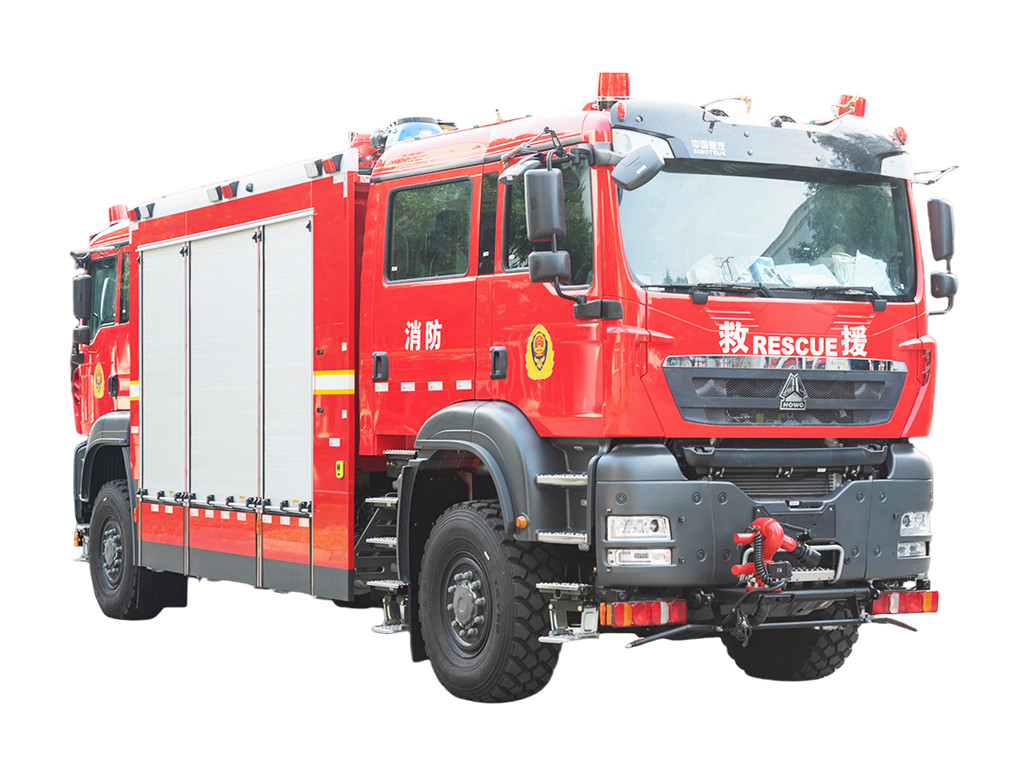

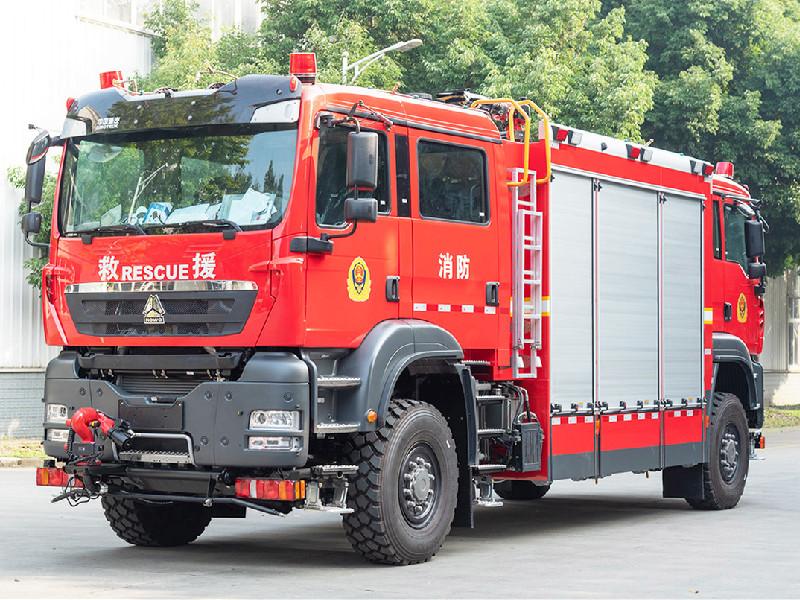

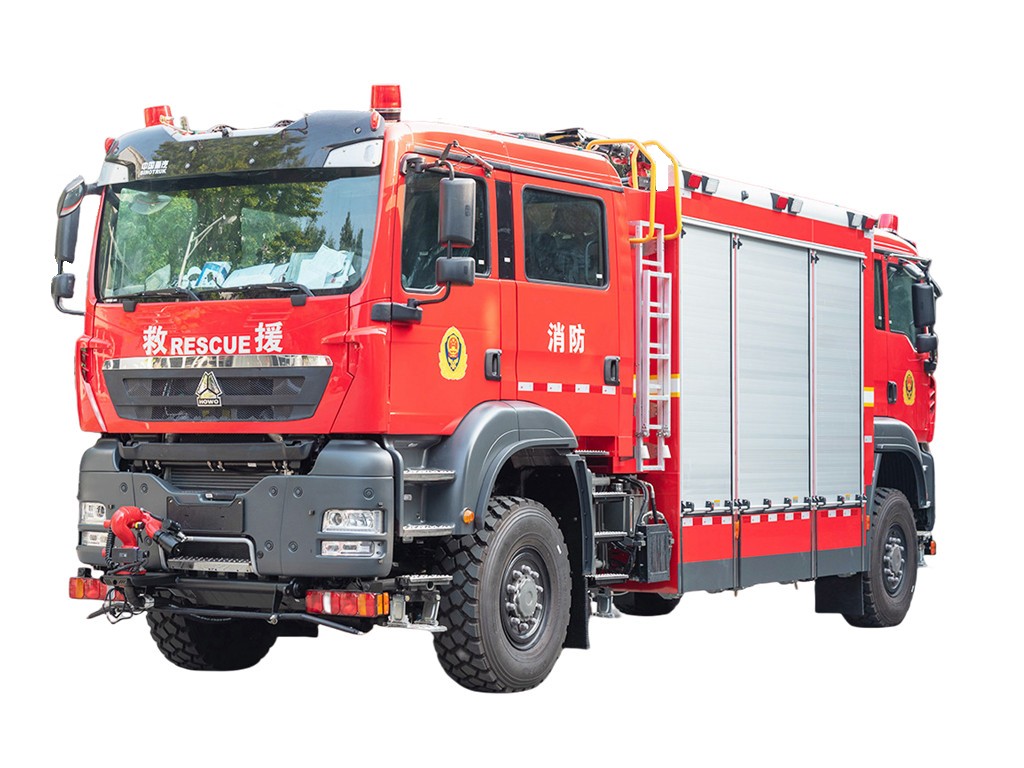

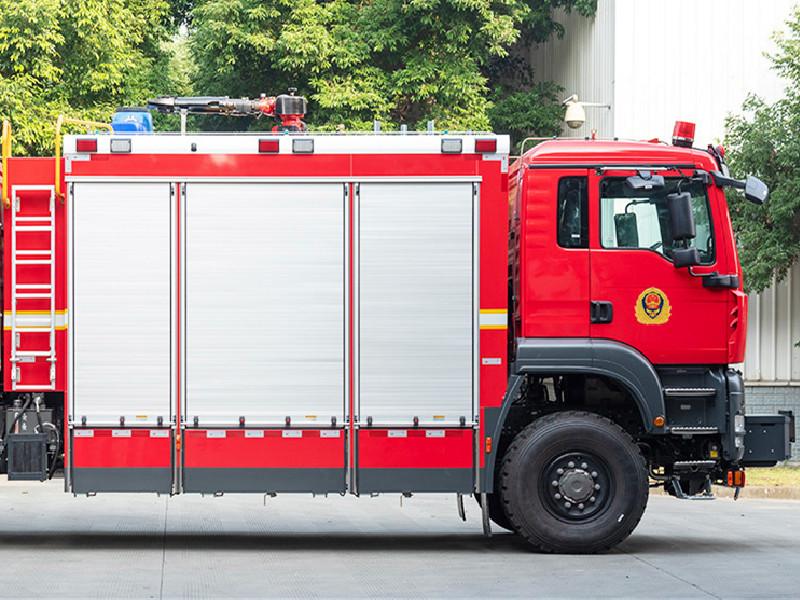

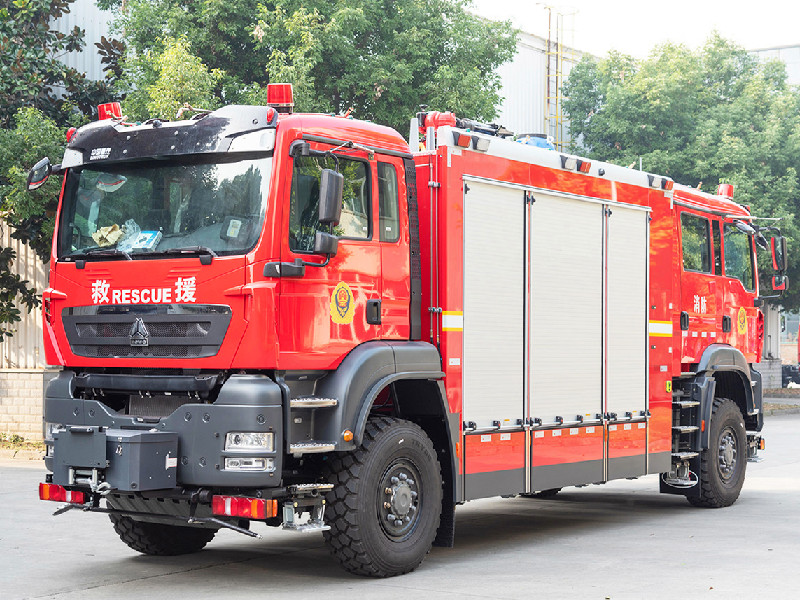

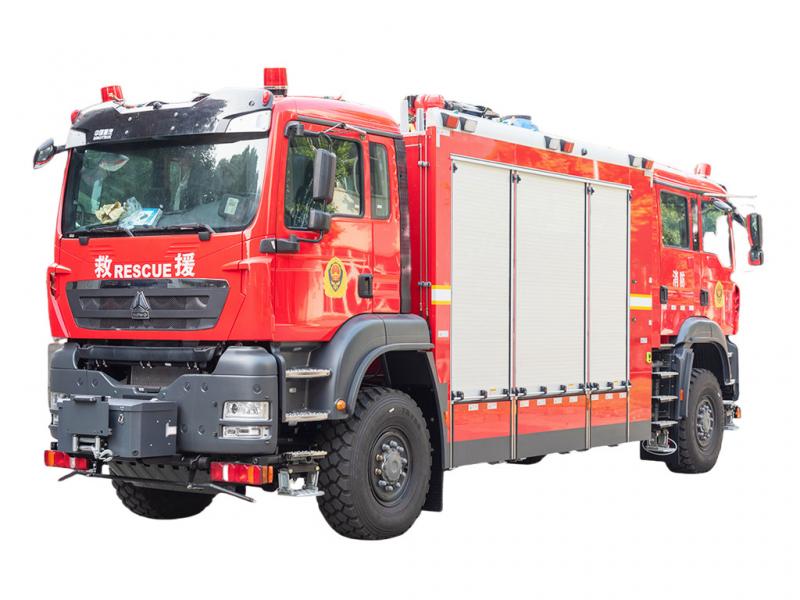

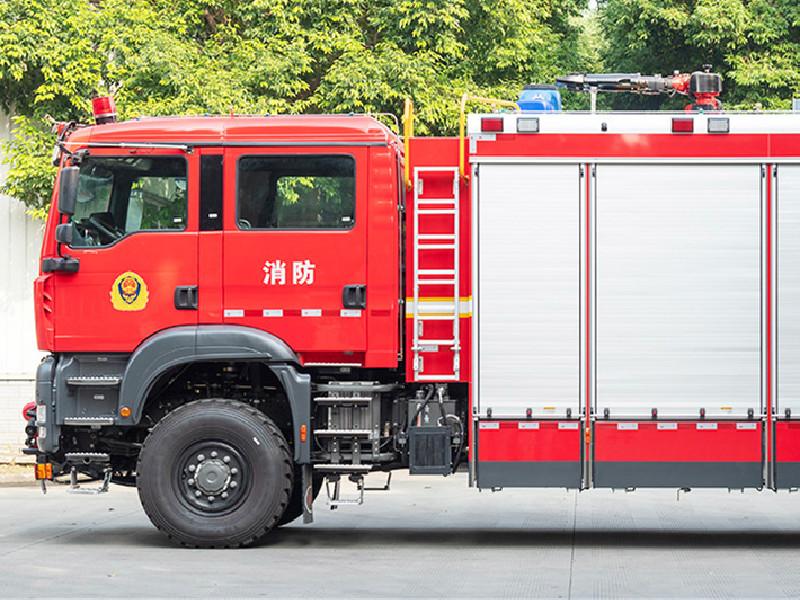

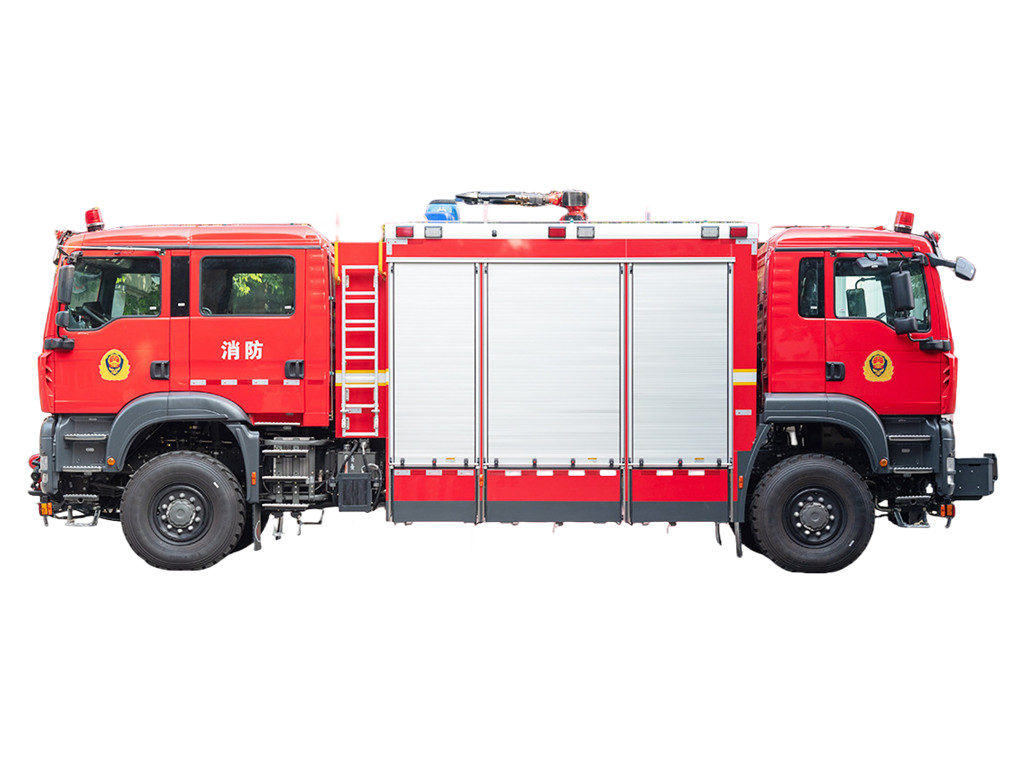

Howo 4x4 барлық жердегі туннельді құтқару өрт сөндіру көлігі

Technical Specification for Howo 4x4 all terrain Tunnel Rescue Fire Truck

Truck

Make/Model Line: SINOTRUK 4X4 LHD
Emission standard: Euro 6
Horsepower: SINOTRUK MC07H.35-60 diesel engine with 350hp
Front /Rear loading: 7T+16T

Tire Size: 12.00R20, with 1 spare tire
Wheelbase: 4,600mm

Cabin

Red color as customized
Mode Double cabin on two sides, one side with double row for 2+4 seats, ont side single row for 2 seats
Totally 8 person allowed, air conditioner, power assist, radio, MP3, etc.

Water tanker

Material: High-quality PP material tanker device, never rust
Capacity: 6,000 Liters

Shape Square Cylindrical
Material: PP
Thickness shell: 5-8 mm

Fire Pump

Make/Model
Origin
Standard
Rated RPM
Output:
Axial Power
Suction Depth
Advantages

CB10/60
China XIONGZHEN
GB standard
3,280±50
Номиналды өнімділік: 10 барда 3600 л/мин
102 кВт
7м
Өрт сорғы және оның құрамдас бөліктері өте берік және өте сенімді.
Кірге және суға сезімтал емес. Орталықтан тепкіш болғандықтан аязға сезімтал емес, өрт сорғыны тез және толығымен төгуге болады.

Шатырдағы өрт мониторы:

Жасау/үлгі

PS60

Шығу тегі

Қытай WESTER

Орнату сайты

өрт сөндіру көлігінің төбесінде

Көлденең диапазон

0-360°

Тік айналмалы періште:

(-)45°-70°

Қысым/ағын жылдамдығы

1,0МПа/макс.ағын жылдамдығы:3280л/М

Ауқым

су≥70 м

Сөндіру жүйесі

Құбыр жүйесі

a) Су сору порттары: өрт сөндіру көлігінің соңында қолмен басқарылатын клапандары бар екі 6 дюймдік су сору порты орнатылған. Арнайы резеңке серпімді қосылым құрылғысы құбырдың тиісті орнында ұсынылады.

б) Су шығару порттары: Көлік корпусының екі жағында екі 2,5 дюймдік қалыпты қысым розеткалары және 2,5 дюймдік шарикті клапанмен, бір өрт мониторымен орнатылған сорғыдан резервуарға дейін резервуар су айдау құбыры бар.
c) Су толтыру порттары: қолмен басқару клапаны бар бір су құю порты сол және оң жағында орнатылған.
сорғы бөлмесі.

d) Қалдық суды төгу құбыры: Ең төменгі және оңай қол жетімді жерде қалдық суды төгетін кран қажет болғанда қалдық суды тез ағызып жіберуі мүмкін.

e) Салқындатқыш су құбыры: PTO су кірісіне қосылған мәжбүрлі салқындатқыш су құбырымен жабдықталған және
вакуумдық процесс арқылы қалдық суды ағызатын клапанмен орнатылған сорғының шығыс құбыры.

Сорғы жетек жүйесі:

Қуат алу (PTO) жүйесі:

Орнату әдісі:

Сэндвич түрі

Салқындату:

Айналымдағы суды салқындату

Трансмиссия білігі:

Арнайы ортаңғы тірек қосылымын қолдана отырып, жоғары теңгерімді дәлдіктегі беріліс білігі.

Су розеткалары, порттар және сору саңылаулары, тек анықтама үшін

Резервуардың құрылысы:

Тығыздағыш тақтайшалар алдыңғы және артқы жағында, қабырға тақталары резервуардың екі жағында, тік және
көлденең тербеліс қалқаны пластиналары беріктікті арттыруға болатын трапеция тәрізді болатпен жабдықталған, су ыдысы судың ағып кетуіне қатаң сынақтан және беріктік сенімділігін тексеруден өтеді.
Ішкі кадр:

Құрылым ерекшеліктері:

Резервуар мен қосалқы рама крутящий моментті азайту өнімділігі бар серпімді байланыстырушы орындықпен біріктірілген, бұл рама мен резервуар корпусының арасындағы байланыстың икемділігін арттырып қана қоймайды және жоғарғы құрылымның деформациясы мен сынуын болдырмайды, сонымен қатар жоғарғы корпустың сақтау бөлігінің беріктігін арттырады және шассиге тамаша өнімділік береді. Сонымен қатар, стандартталған қосалқы рамка жоғарғы корпустың икемді құрастыруын жүзеге асыруға келеді.

Жабдық қорабы және сорғы бөлмесі:

Материал: Жабдық қорабы, сорғы бөлмесі және ішкі жақтауы берік алюминий қорытпасынан жасалған профильдерден, ал ішкі әрлеу панельдері оксидті алюминий тақталарынан жасалған.

Құрылымы: Рамка - жабдық қораптары алдыңғы жағында және сорғы бөлмесі артқы жағында орналасқан барлық алюминий қорытпаларынан жасалған рамалардың дәнекерленген құрылымы. Сыртқы қабығы алюминий қорытпасынан жасалған пластинаны байланыстыру технологиясы.
Ішкі әрлеу панельдері мен негіз тақталары тегіс щеткалы алюминий қорытпасынан жасалған материалдардан жасалған.

Жабдықты қауіпсіз және оңай ұстауға арналған жылжымалы тартпалары мен бекітілген сөрелері бар, қолайлы бекіту орындары бар жабдықты сақтау бөлімдері.

Бөлімшелер бекітілген жеңіл қорытпалы анодталған роликті жапқыш есіктер.
Сорғы бөлімі көліктің артқы жағында орналасқан.

Ол алюминий роликті жапқышпен немесе артқы жағындағы болат пластинамен жабылады. Роликті есіктер:
Жолақшалары бар анодталған төбеге арналған роликті жапқыштар, сондай-ақ көтергіш жолақтар.

Ысырма ашылған кезде әрбір ысырма автоматты түрде жарықтандырумен қамтамасыз етіледі.

Автоматты ішкі жарықтандыруы бар шкафтар, тек анықтама үшін

Төбенің палубасы:

Төбенің палубасы сорғыш шлангтарды және ұзартқыш баспалдақты сақтау үшін пайдаланылады және қозғалысты жеңілдету үшін алюминий тексеру тақтасымен жабылады.

Өрт сөндіру көлігінің артқы жағында жеңіл легирленген шатырға кіру баспалдақтары қарастырылады.

Артқы төбеге кіру баспалдақтары

Екі жағынан педаль

Орналасқан жері: роликті жапқыш есіктердің астында

Материал: сырғанауға қарсы функциясы бар жоғары берік пластина алюминий қорытпасынан жасалған профиль

Құрылым Педаль пластиналары алюминий қорытпаларының жалпы сызылған құрылымы болып табылады. Беріктігі қаңқа дәнекерлеу құрылымынан жоғары. Педаль тақталары 150 кг-нан астам жүкті көтере алады. Педаль беті сырғанауға қарсы
кезінде педаль тақтасының автоматты түрде айналуын болдырмайтын серіппелі құлыптау функциясы бар дизайн

Электр жүйесі:

Кабинаның жоғарғы жағында орналасқан дабыл шамы 100 Вт дабыл басқару жүйесімен жабдықталған ұзын шамдар болып табылады. Өрт сөндіру көлігінің үстіңгі жағының екі жағында үш жыпылықтайтын шам орнатылған. Екі жарықдиодты бүйірлік шамдар
жүк көлігінің үстіңгі жағының екі жағында жабдықталған. Жүк көлігінің төменгі жағында қауіпсіздік белгілерінің шамдары орнатылған. Көру шамдары мен ені шамдары жүк көлігінің алдыңғы және артқы жағында жабдықталған. Бір 24 В, 35 Вт жарық диодты іздеу шамы жүк көлігінің төбесінің артқы жағында орнатылған. Электр тізбектері дербес жобаланады.

Өртке қарсы басқару панелі:

Орналасуы Артқы сорғы бөлімінде
Құрылымы:

Көлік құралының конфигурациясына сәйкес, басқару модульдерінің әртүрлі түрлерін таңдауға болады және барлық өрт сөндіру
құрамдас бөліктер PLC интеллектуалды басқару арқылы электрмен басқарылады; Барлық түймелер, қосқыштар және индикаторлар
басқару тақтасы ағылшын тілінде белгіленген. Құбырдың орналасуы және қысқаша пайдалану нұсқаулары мына жерде орнатылған
панельдің көрнекті орны. Панельде су өткізбейтін және шаң өткізбейтін дизайн режимі бар және қорғаныс дәрежесі IP56 деңгейіне жетуі мүмкін.

Электрлік пакет:

1) Жарықтандыру: кабинаның ішкі бөлігіндегі жарықтандыру жүйесі шассидің түпнұсқа өндірушісі болып табылады. Сорғы
Бөлме мен сақтау шкафтары түнде жұмыс істеу үшін жарықтандырылады және ролик қозғалған кезде автоматты түрде қосылады
2) Ескерту шамдары:

Жүргізуші кабинасының төбесіндегі ұзын шам

Кабинада басқару элементтері бар бір толық PA жүйесі орнатылады.
3) Басқару кеңестері:

Келесі басқару элементтері/шамдары кабинаның ішінде, жүргізуші немесе қосалқы жүргізуші орынының жанында орналасқан.
«жарқыл шамдары» ескерту шамы.

Кескіндеме

Қызыл бояу: кабина, жабдық қорабы, сорғы бөлмесі (ысырманы қоспағанда)
Алдыңғы бампер ақ немесе қызыл түске боялады.

(Бүкіл өрт сөндіру көлігінің түсін де реттеуге болады.)

Барлық жұмыс қосқышында тақтайша және сақтық шараларының белгілері бар.

Өрт сөндіру көлігінің өнімділігі халықаралық стандарттарға сәйкес келеді.
Барлық аспаптар мен басқару элементтері ағылшын тілінде мөр басылған немесе ойып жазылған

Жабдық қорабындағы кронштейндер немесе жәшіктер эргономика принципіне сәйкес жасалған
жабдықты алу оңайырақ.

Құжаттама:

Біз ағылшын тілінде құжаттаманың толық және жан-жақты жинағын ұсынамыз:
Өрт сөндіру көлігін пайдалану және техникалық қызмет көрсету бойынша толық нұсқаулық.
Шассиді пайдалану және техникалық қызмет көрсету жөніндегі нұсқаулық

Өрт сөндіру көліктеріне, өрт сөндіру сорғыларына және барлық қосылған жабдықтарға арналған қосалқы бөлшектер нұсқаулығы.
