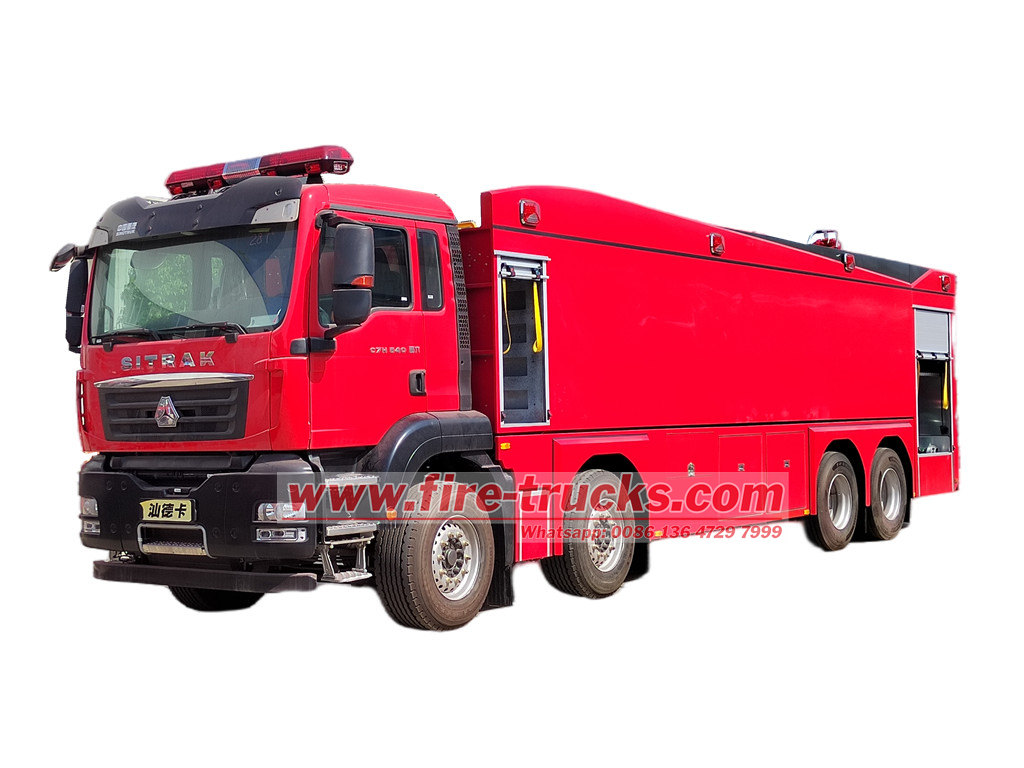

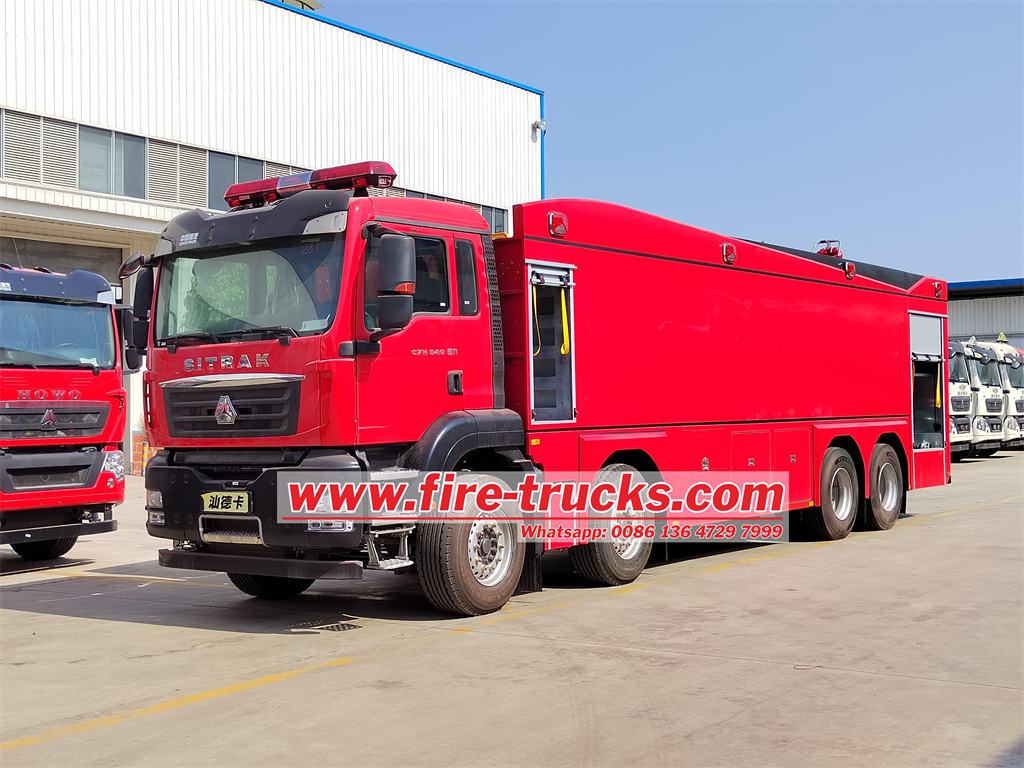

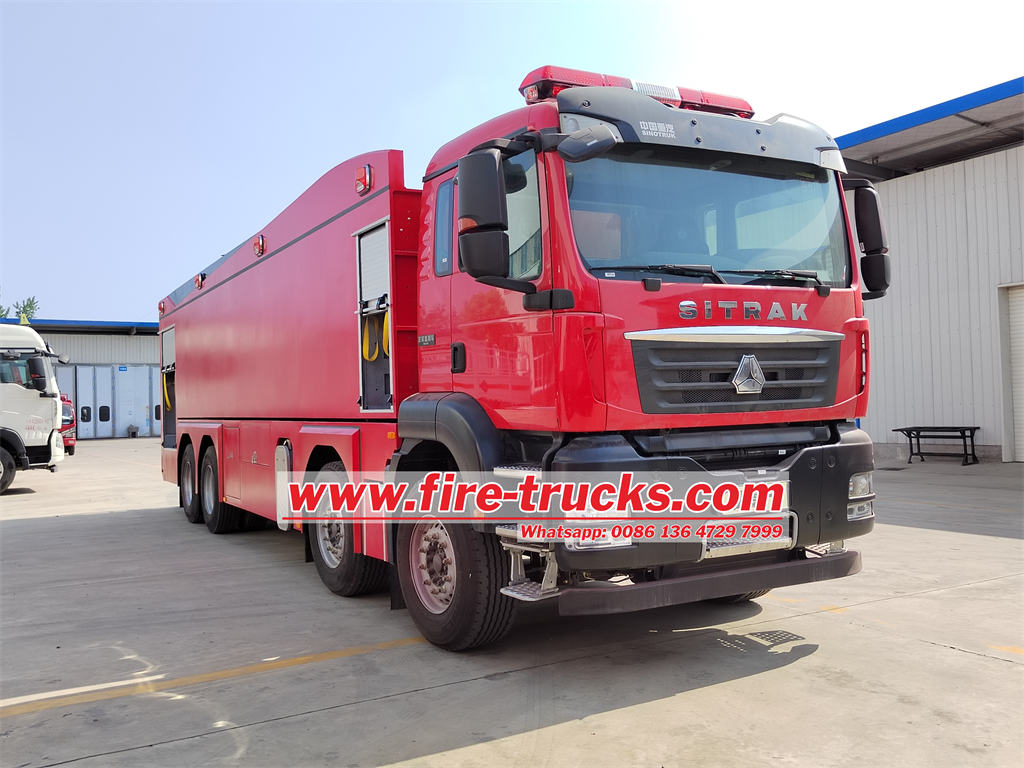

HOWO 8×4 өрт сөндіру машиналары HOWO 8×4 шассиі негізінде модификацияланған су-көбік біріктірілген өрт сөндіру машиналары болып табылады, олар максималды қуаты 341 кВт болатын MC11.46 қозғалтқышымен жабдықталған. Көлік жоғары сапалы көміртекті болаттан және тот баспайтын болаттан жасалған, коррозияға қарсы жақсы төзімділігі бар 21 000 литрлік су цистернасы және 3000 литрлік көбік цистернасымен жабдықталған. Ол 80 л/с өнімділігі бар CB10/80-1RS өрт сорғысымен жабдықталған, ал шатырына орнатылған PL8/80 өрт мониторы 75 метрге дейін (су) және 70 метрге дейін (көбік) атыс қашықтығын қамтамасыз етеді. Көлік икемді басқаруды және оңай күтім жасауды ұсынады, бұл оны мемлекеттік қауіпсіздік өрт сөндіру бөлімдерінде, тау-кен және өнеркәсіп кәсіпорындарында, қоғамдастықтарда және басқа орындарда пайдалануға ыңғайлы етеді. Бұл ірі көлемдегі мұнай өрттерімен және жалпы материалдық өрттермен күресу үшін идеалды таңдау болып табылады.
Көлік моделі:
PT5420GFXPMЦистерна құрылымы:
Carbon steel and stainless steelЖұмыс қуаты:
24000 litersДөңгелек базасы:
1950+4600+1400mmКөпір жетегі:
8×4Қозғалтқыш қуаты:
460 HPҚозғалтқыш моделі:
MC11.46Өрт сорғышы:
CB10/80Ескерту:

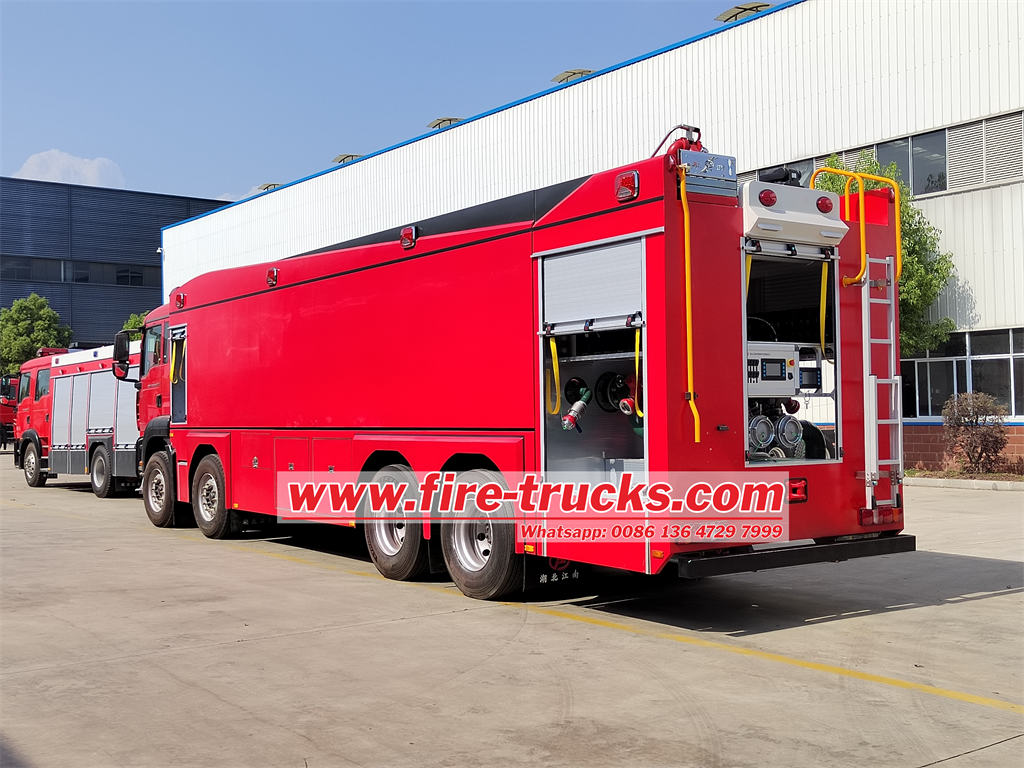

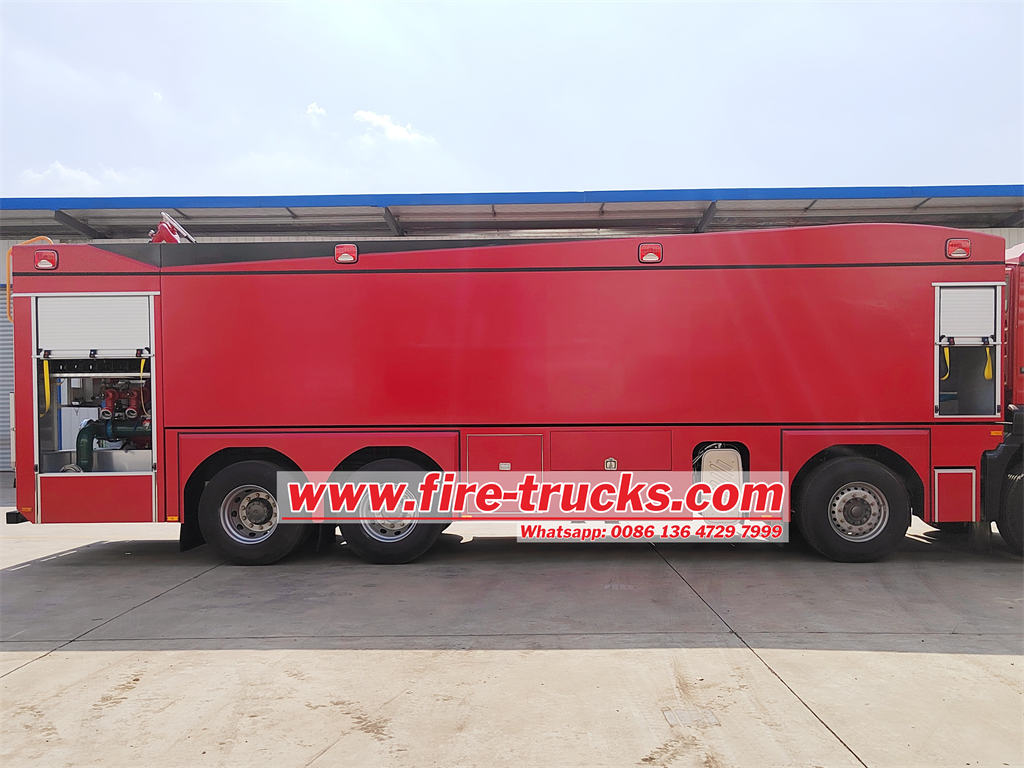

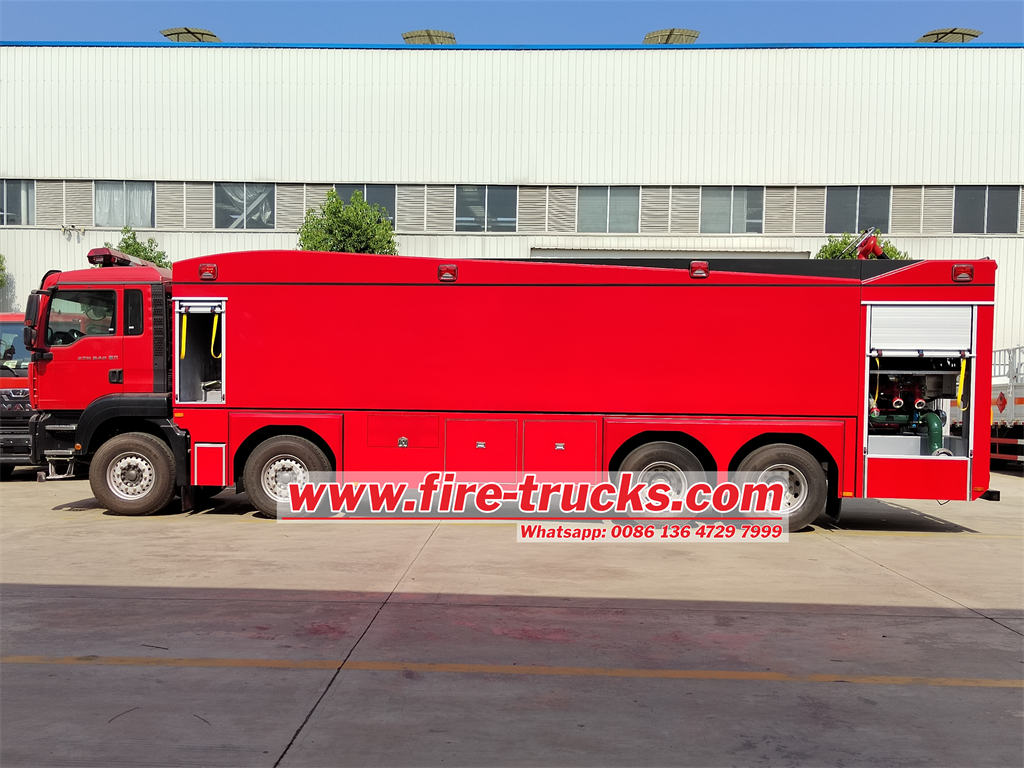

Large water tank and foam tankHOWO 8×4 өрт сөндіру автокөлігі HOWO 8×4 шассиі негізінде жасалған, су-көбік біріктірілген өрт сөндіру автокөлігі болып табылады, ол ірі көлемді мұнай өрттерімен және жалпы материалдық өрттермен күресуге арнайы жасалған. Көлік модульдік дизайнды қабылдайды және екі негізгі бөліктен тұрады: өрт сөндірушілердің кабинасы және корпусы. Кабинада 2 адамды сыйдыратын бастапқы бір қатарлы құрылым бар, ол ауа баптау жүйесімен және қажетті байланыс жабдықтарымен жабдықталған, өрт сөндірушілер үшін ыңғайлы жұмыс жағдайын қамтамасыз етеді.

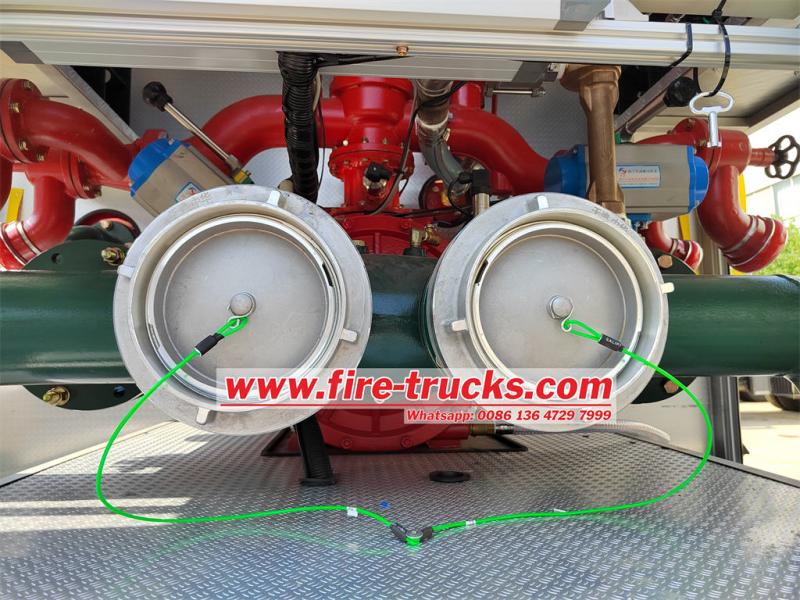

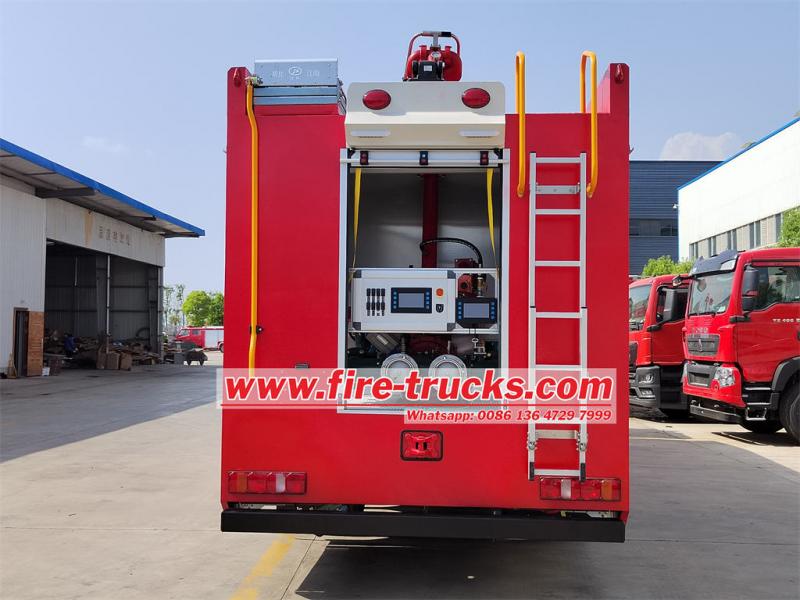

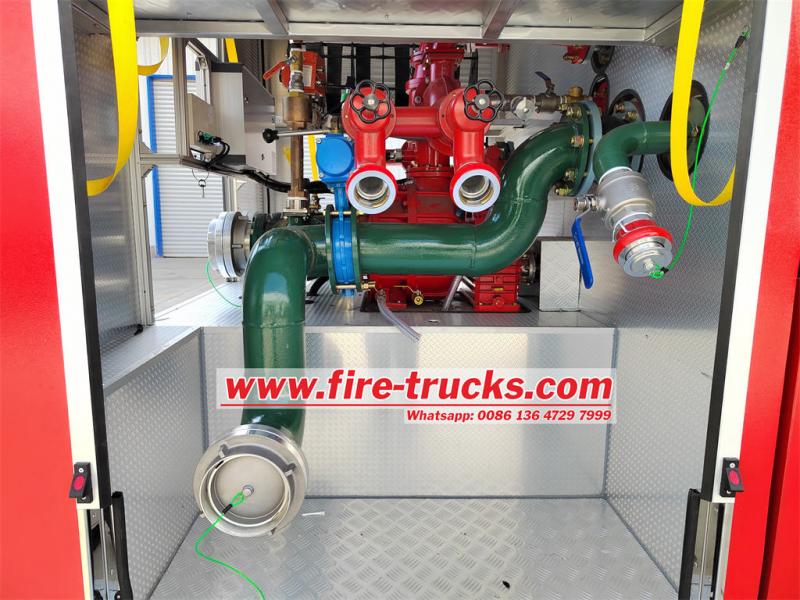

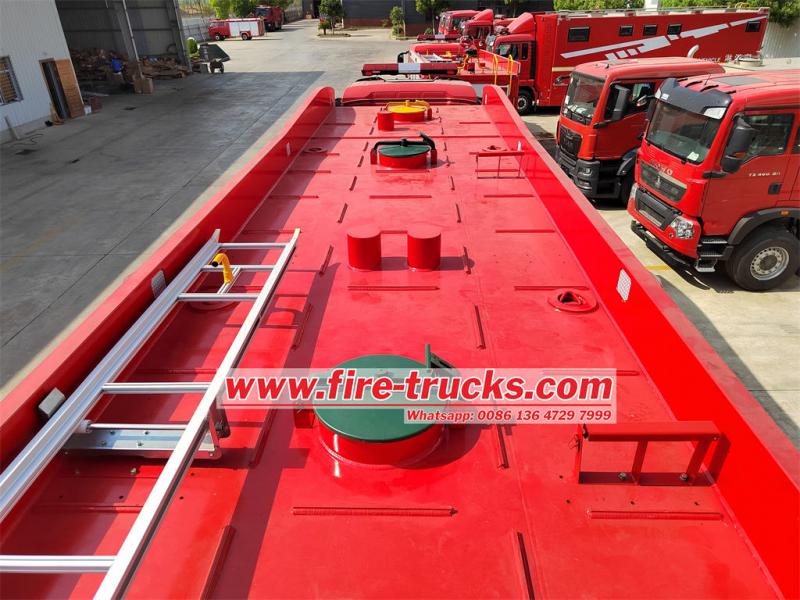

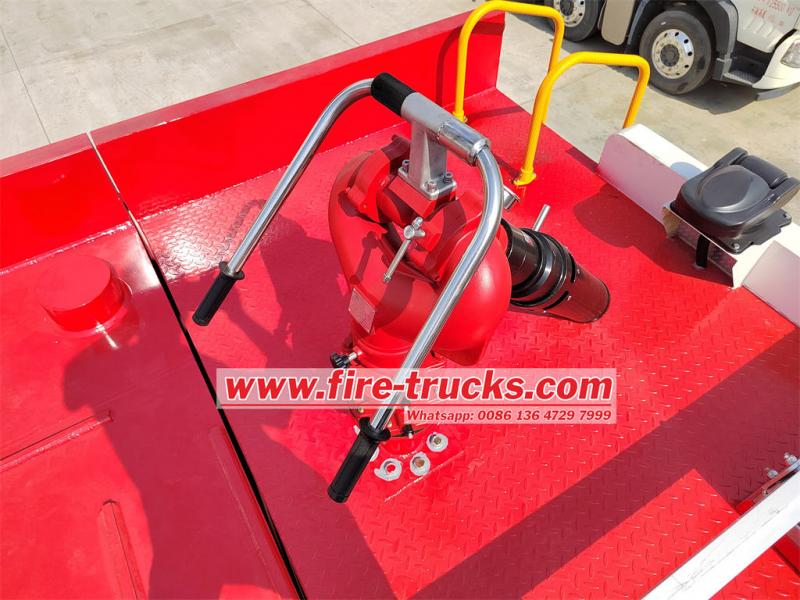

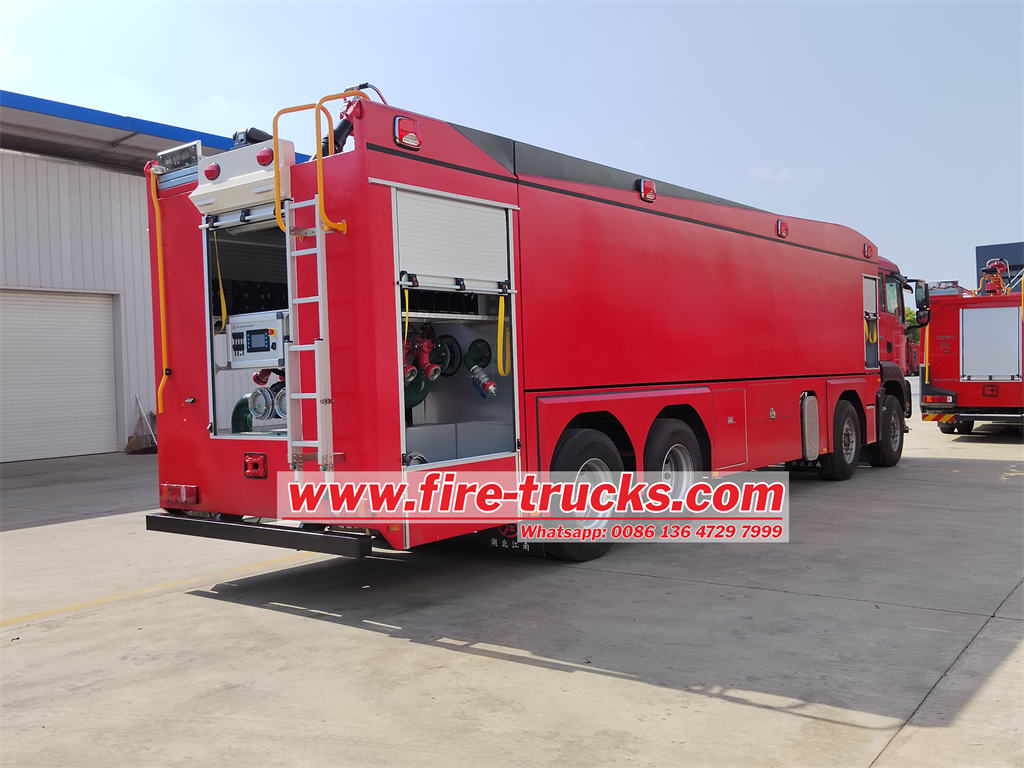

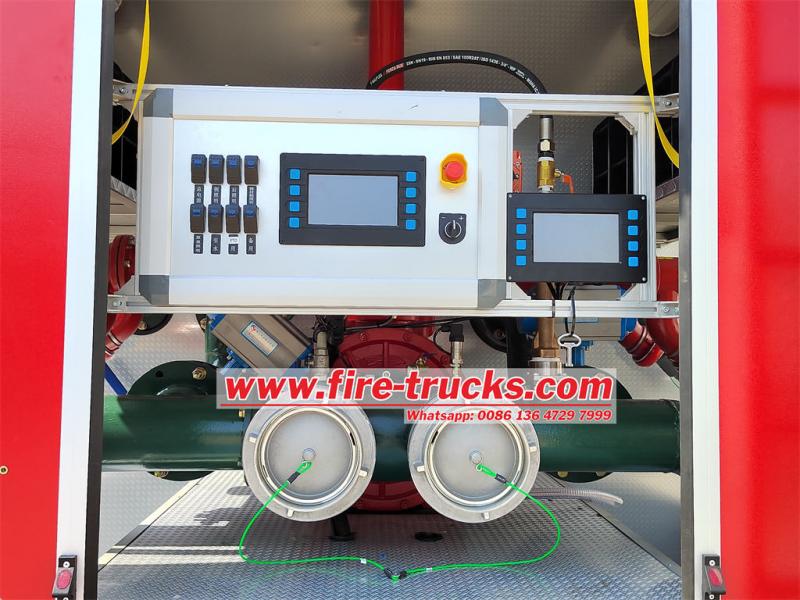

HOWO 8×4 су-көбік өрт сөндіру автокөлігініңHOWO 8×4 су-көбік өрт сөндіру автокөлігініңжоғарғы құрылымының дизайны өте орынды. Корпус ашық цистерналы құрылымды қабылдайды, ортасында 21 000 литр су мен 3 000 литр көбік тасымалдайтын цистерна орналасқан. Су цистернасы жоғары сапалы көміртекті болаттан жасалған, ішкі жағы эпоксидті праймермен және эпоксидті асфальт бояуымен жабылған, көбік цистернасы тот баспайтын болаттан жасалған, тамаша коррозияға төзімділігі мен беріктігін ұсынады. Артқы бөлігі - сорғы бөлмесі, онда CB10/80 типті қалыпты қысымды өрт сорғысы және онымен байланысты басқару жүйелері орналасқан. 80 л/с рейтингтік ағынымен және 1,0 МПа рейтингтік қысымымен ол өрт сөндіру құралдарын тез жеткізе алады, жоғары қарқынды өрт сөндіру операцияларының талаптарын қанағаттандырады. Шатырға PL8/80 типті су және көбік қос мақсатты өрт мониторы орнатылған, максималды ағын жылдамдығы 80 л/с және 75 метрге дейін (су) және 70 метрге дейін (көбік) жетеді. Оны пайдалану қарапайым және тез жауап береді.
Өнім сипаттамалары
Өнім атауы |
Sinotruk Howo 8x4 су-көбік өрт сөндіру автокөлігі |
|
Кабина |
8x4 жетек түрі, кондиционері бар, сол жақ рульді |
|
Бір қатарлы, 2 орындық |
||
Көліктің негізгі өлшемдері |
Жалпы өлшемдері (Ұ x Е x Б) |
11900×2550×3600 мм |
Дөңгелек базасы (мм) |
1950+4600+1400мм |
|
Салмағы кг |
Бос салмағы |
17800 |
Жалпы салмағы |
42000 |
|
Алдыңғы осьтің жүктемесі |
2x9000 |
|
Артқы осьтің жүктемесі |
2x16000 |
|
Максималды жылдамдық (км/сағ) |
95 |
|
Қозғалтқыш |
Модель |
MC11.46 |
Түрі |
4 тактілі тікелей инъекциялы, сумен салқындатылатын 6 цилиндрлі, турбо зарядталған және интеркуллерлі. |
|
Максималды қуаты |
341 кВт (460 а.к.) |
|
Жұмыс көлемі |
10518 мл |
|
Эмиссия стандарты |
Евро 5 |
|
Беріліс қорабы |
FAST 12 жылдамдықты, 12 алға және 2 артқа |
|
Отын цистернасы |
400 л |
|
Дөңгелек |
315/80R22.5, 12 дана + 1 резервтік |
|
Жоғарғы корпус |
||
Цистерна |
Су: 21000 л (көміртекті болат) |
|
Көбік: 3000 л (тот баспайтын болат) |
||
Өрт сорғысы |
Модель |
CB10/80-XZ |
Ағын |
1,0 МПа қысымда 80 л/с |
|
Рейтингтік қысым |
1,0 МПа |
|
Өрт мониторы |
Модель |
PL8/80 |
Рейтингтік жұмыс қысымы |
0,8 МПа |
|
Максималды жұмыс қысымы |
1,2 МПа |
|
Ағын |
80 л/с |
|
Арақашықтық |
Су ≥75 м |
|
Көбік ≥70 м |
||
Айналдыру бұрышы |
Көлденең 360° |
|
Төмендету бұрышы≤-15°, көтеру бұрышы≥+45° |
CB10/80 өрт сорғысының сипаттамалары
Модель |
Жұмыс жағдайы |
Ағын жылдамдығы (л/с) |
Шығыс қысымы (МПа) |
Рейтингтік жылдамдық (а/мин) |
Валының қуаты (кВт) |
Сору тереңдігі (м) |
CB10/80-XZ |
1 |
80 |
1,0 |
2575±50 |
137 |
3 |
2 |
56 |
1,3 |
2650±50 |
130 |
3 |
|
3 |
40 |
1,0 |
2308±50 |
83 |
7 |

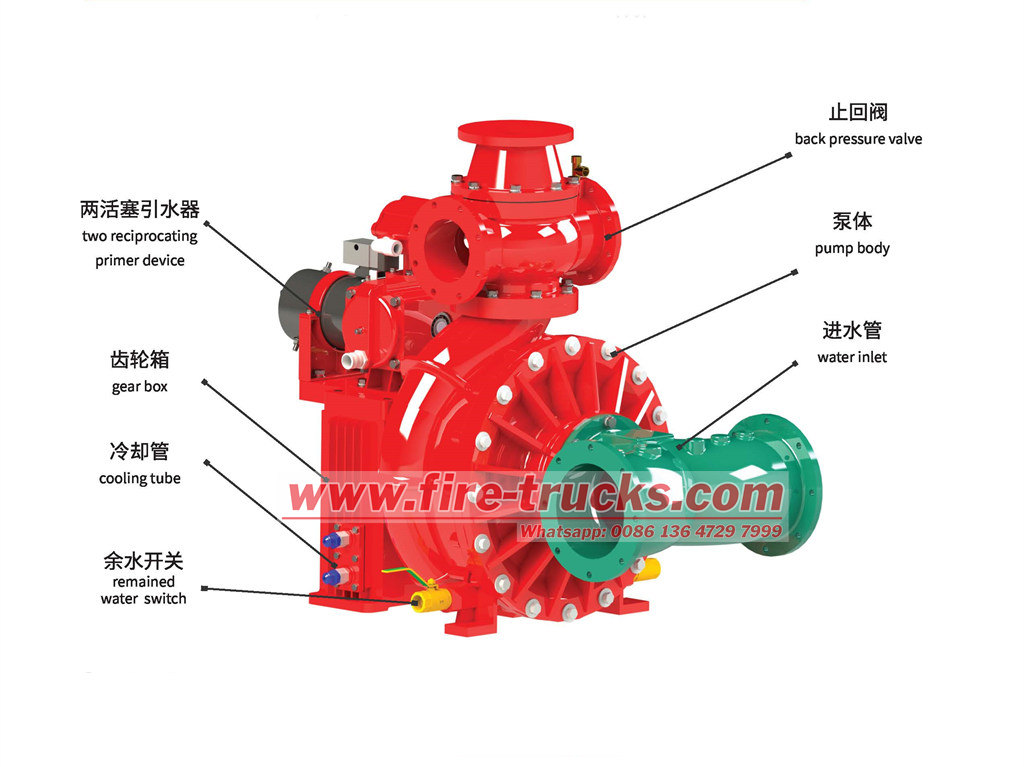

CB10/80 өрт сорғысының жұмыс принципі
CB10/80-XZ өрт сорғысының жұмыс принципі негізінен прайминг, сұйықтық тасымалдау, шығару және салқындату процестерін қамтиды.
1. Прайминг процесі
Өрт сорғысын іске қоспас бұрын, праймер сорғы корпусына сұйықтық енгізу үшін қолданылады. Екі поршеньді праймер су кіреберісінен сорғы корпусына сұйықтық тартып, сорғыны іске қосуға дайындайды.
2. Сұйықтық тасымалдау процесі
Өрт сорғысы іске қосылғанда, импеллер айнала бастайды және сұйықтық су кіреберісі арқылы сорғы корпусына түседі. Сорғы ішінде сұйықтық қысымдалады және оның ағын жылдамдығы екі сатылы импеллер арқылы артады. Бұл процесс өрт сорғысының өрт сөндіру функциясына қол жеткізуі үшін өте маңызды.
3. Шығару процесі

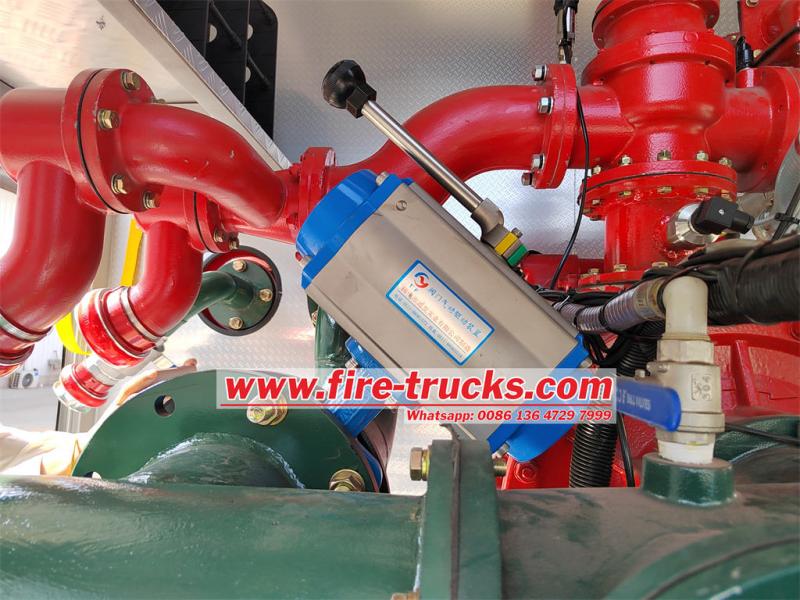

Қысымдалған сұйықтық сорғы корпусынан шығару құбыры арқылы шығарылады және өрт сөндіру жүйесіне түседі. Кері қысым клапаны бұл процесте маңызды рөл атқарады, бір бағытты сұйықтық ағынын қамтамасыз етеді және сорғыны зақымданудан қорғайды. Сонымен бірге, шығару процесінің тегістігі жүйенің өрт сөндіру тиімділігіне тікелей әсер етеді.
4. Салқындату процесі
Сұйықтық тасымалдау кезінде сорғы корпусы айтарлықтай жылу шығарады. Сорғының қалыпты жұмыс істеуін және ұзақ қызмет ету мерзімін қамтамасыз ету үшін салқындату түтіктері сорғы корпусын салқындату үшін қолданылады. Салқындату түтіктері салқындату сұйықтығын айналдырып, сорғы шығаратын жылуды таратады, тұрақты жұмысты қамтамасыз етеді.
HOWO 8×4 өрт сөндіру автокөлігінің артықшылықтары:
1. Қуаттылығы жоғары
Sinotruk HOWO 8×4 көбік өрт сөндіру машиналары MC11.46 қозғалтқышымен жабдықталған, ол қуатты қуат шығаруды қамтамасыз етеді, бұл көлікке әртүрлі күрделі жол жағдайларын оңай жеңуге мүмкіндік береді. Сонымен қатар, көптеген берілістері бар FAST 12 жылдамдықты беріліс қорабы көліктің отын үнемдеуін және жүру тегістігін одан әрі жақсартады.
2. Тиімді өрт сөндіру мүмкіндігі
Өрт сөндіру автокөлігі 21 000 л су цистернасымен және 3 000 л көбік цистернасымен жабдықталған, ұзақ мерзімді және ірі көлемді өрт сөндіру операцияларының қажеттіліктерін қанағаттандыра алады. Өрт сорғысы мен өрт мониторының арасындағы тиімді үйлесімділік су шашыратуын және көбікті өрт көзін тез жабуға, өрттің таралуын тиімді басуға мүмкіндік береді. Сонымен қатар, өрт мониторының икемді реттеу функциясы өрт сөндіру операцияларын дәлірек және тиімді етеді.
3. Жайлы жүргізу ортасы
Кабина ауа баптау жүйесімен жабдықталған, өрт сөндірушілерге ыңғайлы жүргізу ортасын қамтамасыз етеді. Сонымен бірге, сол жақ рульді дизайн және эргономикалық дизайндалған орындықтар жүргізуді жеңілдетеді және ыңғайлы етеді.
4. Сенiмдi сапа кепiлдiгi
Sinotruk HOWO көліктері ішкі және халықаралық нарықта жақсы беделге ие. Бұл 8×4 су-көбік өрт сөндіру автокөлігі серияның тамаша сапасы мен сенімді жұмысын мұра етіп, көліктің тұрақтылығы мен беріктігін қамтамасыз ету үшін қатаң сапа бақылауынан және тексеруден өтті.
