ISUZU Foam Fire Truck: Operation & Troubleshooting Guide

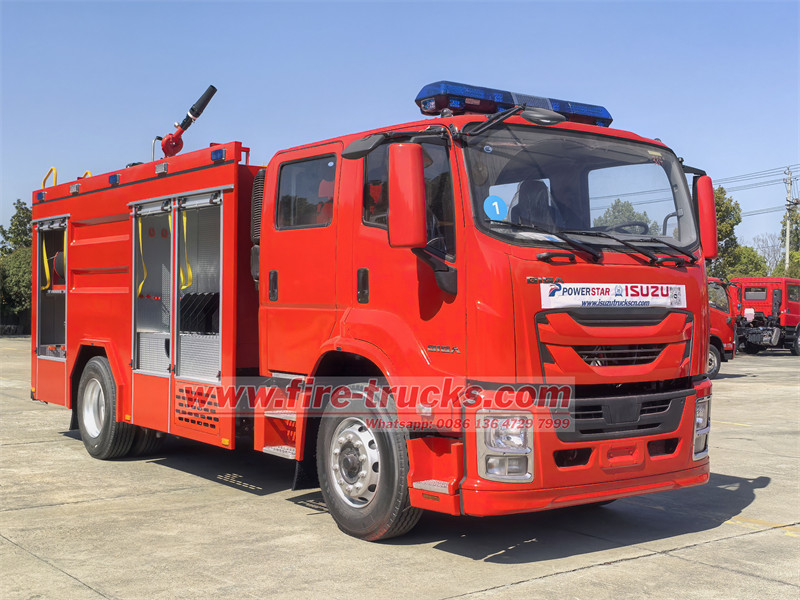

Isuzu GIGA 4X2 көбікпен өрт сөндіретін автокөлікбұл су цистернасы, көбік цистернасы, жоғары тиімді өрт сорғысы және жетілдірілген көбікпен өрт сөндіру жүйесі біріктірілген өрт сөндіру автокөлігі. Ол қуатты өрт пушкасымен жабдықталған, икемді және жылжымалы, өрт орнына тез жетіп, өрт сөндіруді бастай алады және мұнай мен химиялық өнімдер сияқты арнайы өрттерді сөндіру үшін өте қолайлы жабдық болып табылады. Жұмыс принципі:Isuzu көбік-су цистерналы өрт сөндіру автокөлігінің жұмыс принципі негізінен өрт сорғысы мен көбікпен өрт сөндіру жүйесінің үйлесімді жұмысына негізделген. •Өрт сорғысы:Өрт сорғысы энергияны импеллердің айналуы арқылы суға береді, осылайша судың кинетикалық энергиясы мен қысым энергиясын арттырады. Жоғары және төмен қысымды сериялы центрифугалы сорғы ретінде CB10/60 өрт сорғысы қажеттілігіне байланысты төмен қысымды немесе жоғары қысымды суды шығара алады, өрт пушкасы мен су бүріккішіне тұрақты су көзін қамтамасыз етеді. •Көбікпен өрт сөндіру жүйесі:Көбікпен өрт сөндіру жүйесі гидравликалық сорғымен жүргізіледі, көбік цистернасындағы көбік қорын сорып алады және оны жоғары қысымды сумен белгілі бір пропорцияда араластырып, тұрақты пропорциялы көбік сұйықтығын түзеді. Көбік сұйықтығы өрт мониторы (PL8/48 өрт мониторы) немесе су бүріккіші арқылы өрт көзіне шашыратылады, тез жанып жатқан заттың бетін жауып, ауа мен жылу берілуін оқшаулайды, осылайша өртті сөндіру мақсатына жетеді.Көбікпен өрт сөндіретін автокөліктің сору құбырын суды дұрыс сору үшін қалай пайдалану керек?1. Алдымен өрт сөндіру автокөлігін су алу нүктесінің жанына, мүмкіндігінше су көзіне жақын орналастырыңыз, сору құбырының пайдалану ұзындығын қысқартыңыз. 2. Су алу қашықтығына байланысты сору құбырының басын соңына қосыңыз және бір ұшын өрт сорғысына, ал екінші ұшын су сүзгісіне қосып, суға салыңыз. 3. Өрт сөндіру автокөлігінің қозғалтқышын қосыңыз. Муфта педалын басыңыз, қуатты ажыратуды (су сорғысы ауыстырып қосқышын) қосыңыз.Муфта педалын баяу босатыңыз, содан кейін вакуум сорғысын суды сору үшін іске қосыңыз. Сору құбырын пайдаланудың сақтық шаралары1. Сору құбырын жерге күштеп сүйремеңіз, алюминий қосқышының тозуына жол бермеңіз; 2. Оны пайдаланған кезде қосқыштар мықтап жалғануы керек. Ауаның ағып кетуіне және судың сорылмауына жол бермеу үшін, ашық ауадағы су көзінен суды сору кезінде сору құбырының соңына су сүзгісі орнатылуы керек және су сүзгісінің су бетінен тереңдігі кем дегенде 20 см ~ 30 см болуы керек, су бетіндегі айналымдардың пайда болуына және ауаның сорылуына жол бермеу үшін. Сонымен қатар, су сүзгісінің су көзінің лай бетіне тиюіне жол бермеу керек. Су сорғысының көп мөлшердегі лай мен құмның сорылуынан зақымдануына жол бермеу үшін, су көзінде көп мөлшерде лай мен құм қалдықтары болған жағдайда су сүзгісіне су сүзгісі себеті орнатылуы керек. 3. Сору құбыры мүмкіндігінше қысқа және түзу болуы керек. Орамалы сору құбырын пайдаланған кезде, өрт сөндіру автокөлігі барлық орамалы сору құбырларын орналастыруға болатын жерге орналастырылуы керек, сору...

БұлShacman 4x4 су тасымалдайтын өрт сөндіру машинасыөзінің тамаша өнімділігі мен көп функциялылығы үшін кеңінен мақталады. 4x4 толық жетек жүйесінің арқасында ол тамаша жолдан тыс мүмкіндіктерге ие және әртүрлі күрделі өрт ошақтарына тез жете алады.Shacman су тасымалдайтын өрт сөндіру машинасы ұзақ мерзімді өрт сөндіру қажеттіліктерін қанағаттандыру үшін үлкен сыйымдылықты су цистернасымен жабдықталған және қалалар, ауылдық жерлер және табиғи аймақтар сияқты әртүрлі орталарға жарамды. Оның мүмкіндіктеріне қуатты қозғалтқыш жүйесі, берік және сенімді корпустық құрылымы және су цистерналары мен өрт сөндіру жабдықтарының икемді конфигурациясы кіреді, бұл оның әртүрлі төтенше жағдайларда тиімді өрт сөндіру рөлін атқаруын қамтамасыз етеді. Бұл өрт сөндіру бөлімі үшін маңызды және қажетті жабдық.Shacman 4x4 су тасымалдайтын өрт сөндіру машинасы Shacman 4x4 шассиіне негізделген, 4600 мм доңғалақ базасы, WP10.310E32 дизельді қозғалтқышы, FAST 9 жылдамдықты беріліс қорабы бар, кабина бес өрт сөндірушіні (2+3 орындық орналасуы) орналастыра алады, тиімді топтық жұмысты қамтамасыз етеді. кондиционер, USB, рульдік күшейткішпен жабдықталған. Машина 6 м³ су цистернасымен жабдықталған, сорғы бөлмесі (CB10/60 өрт сорғысы, өрт сөндіру жабдықтары) және құралдар бөлмесі бар, бұл өрт сөндіру операцияларын қолдай алады. Өнім атауы SHACMAN 4×4 су тасымалдайтын өрт сөндіру машинасы Жүргізу түрі 4×4, сол жақ руль Салмағы Жалпы көлік салмағы 18000 кг Бос салмағы 11000 кг Өлшемдері Доңғалақ базасы 4600 мм Жалпы өлшемдері 8500x2500x3650 мм Алдыңғы/артқы шығыңқы 1765/1890 мм Қозғалтқыш Қозғалтқыш моделі WP10.310E32 Цилиндр саны 6 Жылжу көлемі 9726 мл Максималды қуат 310 а.к. (228 кВт) Эмиссия стандарты EURO 3 Номиналды жылдамдық 2200 айн/мин Максималды момент 1250 Н.м ЖЕТЕК ТҮРІ Беріліс қорабы FAST 9 жылдамдықты беріліс қорабы, 9 алға, 1 артқа Руль Гидроусилительмен Тормоз Пневматикалық тормоз Алдыңғы ось/артқы ось 6,3т/13т КАБИНА Кабина SHACMAN F3000 Конфигурация Кондиционері бар Орындар саны Екі қатарлы, 2+3 орындық ШИНА Шина өлшемі 12.00R20, 6+1 дана Жоғарғы құрылым Су цистернасының сыйымдылығы 6000 литр Цистерна материалы Q235 көміртекті болат Түтік материалы Q235 көміртекті болат Өрт сорғысы Модельі: CB10/60 Түрі: Центрифугалық өрт сорғысы Номиналды өнімділігі: 60 л/с @ 1,0 МПа Номиналды шығыс қысымы: 1,0 МПа Максималды сору тереңдігі: 7 м Өрт мониторы Модельі: PS8/60W Номиналды өнімділігі: 60 л/с Номиналды қысымы: 0,8 МПа Көтерілу бұрышы: ≥70° Төмендету бұрышы: ≤-30° Ату қашықтығы: ≥70 м  1. Shacman өрт сөндіру машинасының тамаша жолдан тыс өтімділігі мен тұрақтылығы4x4 толық жетек жүйесі және жетілдірілген суспензия жүйесінің арқасында Shacman 4x4 су тасымалдайтын өрт сөндіру машинасы күрделі жер бедері мен нашар жол жағдайларымен оңай күресе алады, бұл оның төтенше жағдайда өрт ошағына тұрақты және тез жетуін қамтамасыз етеді. Жоғары жерден биіктік және берік корпустық құрылымы көліктің өтімділігі мен беріктігін одан әрі жақсартады.2. Күшейтілген құрылымы мен берікті...

HOWO 6x4 ауыр өрт сөндіру машиналарыәртүрлі өрттерге арналған әмбебап өрт сөндіру жабдығы. Ол көбікпен өрт сөндіру және құрғақ ұнтақпен өрт сөндіру технологияларын біріктіреді, бұл жанатын сұйық және қатты заттардың өртін тиімді сөндіріп қана қоймай, сонымен қатар электр жабдықтары мен химиялық заттардың әсерінен болған өрттерді тез басуға мүмкіндік береді.HOWO ауыр өрт сөндіру машиналары үлкен сыйымдылығы бар көбік және құрғақ ұнтақ сақтау цистерналарымен, сондай-ақ жедел жауап беруді және төтенше жағдайларда өртті сөндіруді қамтамасыз ететін тиімді инъекция жүйесімен жабдықталған. Оның жобалауы қозғалғыштық пен беріктікке бағытталған және ол әртүрлі күрделі ортада жұмыс істеуге жарамды. Бұл өрт сөндіру бөлімдерінің әртүрлі өрт проблемаларын шешудегі маңызды құралы.HOWO көбік-ұнтақ өрт сөндіру машиналары, HOWO өрт сөндіру машиналары, HOWO құрғақ ұнтақ өрт сөндіру машиналары, HOWO ауыр құтқару өрт сөндіру машиналары, HOWO құтқару өрт сөндіру машиналары деп те аталады, бұл заманауи технологияны және қуатты өнімділікті біріктіретін әсерлі өрт сөндіру қаруы. HOWO көбік-ұнтақ өрт сөндіру машиналары 6x4 жетек түрін қабылдап, жабдықталған, ол кең және ыңғайлы екі қатарлы кабина дизайнын, HW19710 беріліс қорабын, рульдік басқаруды, 4600+1350 мм базаны, WP10.336 қозғалтқышын, Euro 3 дизель 9726 мл шығарындысын қабылдайды, бұл қуатты кепілдік береді.  HOWO 6x4 12 текше метр көбік-ұнтақ өрт сөндіру машиналарының өрт сөндірудің негізгі құрылғысы – оның 12 текше метр су-көбік араластыру жүйесі, оның 10 текше метрі таза суды сақтауға, 1 текше метрі көбікпен өрт сөндіру агенттерін сақтауға және 1 текше метрі құрғақ ұнтақ цистернасына арналған. Бұл жобалау әртүрлі өрт түрлерінің өрт сөндіру қажеттіліктерін толық ескереді. Ең жиі қолданылатын өрт сөндіру ортасы ретінде таза су көптеген қатты материалдардан пайда болған өрттерге жарайды; ал көбікпен өрт сөндіру агенті мұнай өрттеріне өте қолайлы. Ол оттегіні тиімді түрде оқшаулап, өрттің таралуын тежейді, жанудан пайда болатын жылуды азайтады және өрт сөндіру тиімділігін арттырады.  Өнім атауы HOWO 6x4 ауыр өрт сөндіру машиналары Жүргізу түрі 6x4, сол/оң жақ руль Салмақ Жалпы көлік салмағы 25000 кг Бос салмақ 12500 кг Өлшемдері Дөңгелек базасы 4600+1350 мм Жалпы өлшемдері 10500x2550x3400мм Қозғалтқыш Қозғалтқыш моделі WP10.336 Цилиндр саны 6 Жылжу 9726 мл Максималды қуаты 247 кВт Максималды шланг қысымы 336 а.к. Шығарынды стандарттары EURO 3 ЖЕТЕК ТҮРІ Трансмиссия HW1971010 жылдамдық, 10 алға және 2 артқа Рульдік басқару ZF, электрлік рульдік басқарумен Тормоз Пневматикалық тормоз Алдыңғы ось/артқы ось алдыңғы ось: HF9артқы осьтер: ST16X2 КАБИНА Кабина HOWO 76 жаңа түрі Конфигурация кондиционері бар Орындар саны Екі қатарлы, 2+4 орын ШИНА Шина спецификациясы 12.00R20, 10+1 Үстіңгі құрылыс Цистерна сыйымдылығы Су цистернасы: 10000 литрКөбік цистернасы: 1000 литр Құрғақ ұнтақ цистернасы: 1 текше метр Цистерна материалы Су цистернасы:Q235 көміртекті болат Көбік цистернасы: тот баспайтын болат Өрт сорғысы Модельі: CB...

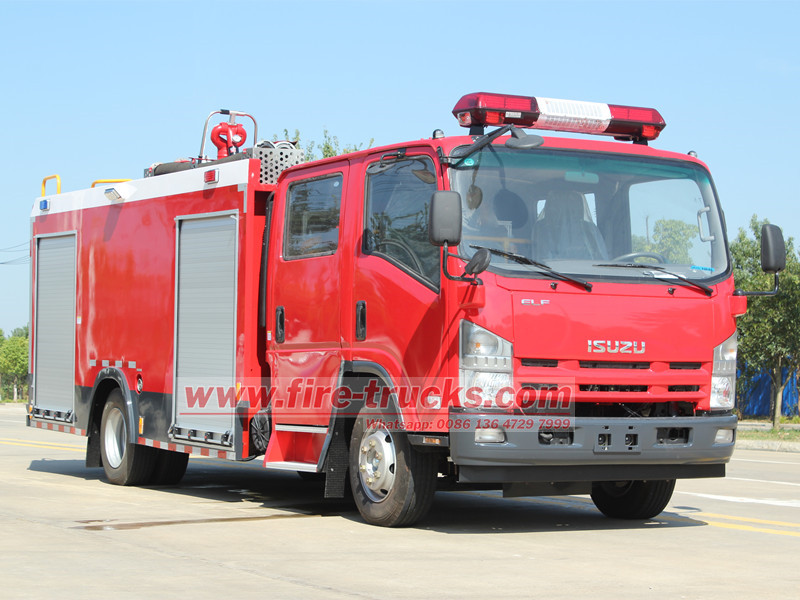

Isuzu ELF көбікпен өрт сөндіретін автокөлігі өрт сөндіру және құтқару жұмыстарына арналған арнайы техника болып табылады. Оның басты мақсаты – өрт ошағына тез арада көбікпен өрт сөндіру құралын шашыратып, жанғыш сұйықтықтар мен қатты материалдардың өртін тиімді сөндіру.Isuzu ELF көбікпен өрт сөндіретін автокөлігінің ерекшелігі – ол жетілдірілген көбік араластыру жүйесімен жабдықталған, бұл өрт сөндіру тиімділігін арттыру үшін көбікпен өрт сөндіру құралы мен судың ең жақсы арақатынасында араласуын қамтамасыз етеді. Сонымен бірге, ол қуатты су сорғыш жүйесі мен жоғары қысымды су пушкасына ие, ол көбікті алыс қашықтықтан шашыратады және өрт көзінің үлкен аумағын қамтиды. Оның корпусының дизайны берік және берік, әртүрлі күрделі жерлерге және қиын жағдайларға бейімделеді және өрт құтқару командалары үшін өрт сөндірудің ажырамас құралы болып табылады.   Isuzu көбікпен өрт сөндіретін автокөлігі Isuzu ELF 4x2 шассиіне негізделген, дөңгелек базасы 4475 мм, 4HK1-TCG61 190 а.к.м. дизельді қозғалтқышы, Isuzu MLD 6 жылдамдықты беріліс қорабы, 2+3 орындық кабинасы, кондиционері, USB, рульдік басқаруы бар. Автокөлік 4 текше метр су цистернасымен және 1 текше метр көбік цистернасымен жабдықталған, сорғы бөлмесі (CB10/40 өрт сорғысы, өртке қарсы жабдықтар), құрал-сайман бөлмесі бар, бұл өрт сөндіру жұмыстарына көмектеседі.  Isuzu көбікпен өрт сөндіретін автокөлігі жетілдірілген дизайнға, әдемі сыртқы түріне, тегіс сызықтарына және каркас типті конструкциясына ие. Әртүрлі өртке қарсы жабдықтар орынды орналастырылған және арнайы қысқыштармен бекітілген. Жылжымалы жаппай есік жоғары беріктіктегі алюминий қорытпасынан жасалған, тегіс және сенімді ашылып-жабылады және жақсы тығыздау қасиетіне ие. Өрт сөндіру автокөлігінің құрылымы тығыз және күрделі жерлерде, қала көшелерінде және тар жерлерде жалпы өрттерді және бастапқы өрттерді сөндіруге жарамды. Ең бастысы, ол өрт сөндіру жұмыстары үшін жабайы су қоймаларынан, тоғандардан, өзендерден және басқа су көздерінен тікелей су тарта алады немесе басқа өрт сөндіру жабдықтарына сумен жабдықтай алады.    IsuzuELFкөбікпен өрт сөндіретін автокөлік Өндіруші POWERSTAR Шасси Шасси моделі IsuzuNPR Жүргізу моделі 4X2, сол жақ руль Дөңгелек базасы 4475мм Доңғалақ өлшемі және саны 235/75R17.5,6+1 доңғалақ Трансмиссия ISUZU MLD механикалық, 6 алға, 1 артқа жылжу жылдамдығы Түсі Қызыл және ақ, цистернаны қоса, стандартты. Қозғалтқыш Қозғалтқыш моделі 4HK1-TCG61 Қуаты 190а.к.м/139кВт Жылжу көлемі 5.193 л Айналдыру жылдамдығы 2600 айн/мин Эмиссия EURO6 Өрт сөндіру сипаттамасы Цистерна сыйымдылығы су цистернасының сыйымдылығы:4000 л көбік цистернасының сыйымдылығы: 1000 л Өрт сорғысы Маркасы: Xiongzhen Моделі:CB10/40 Төмен қысым:40 л/с Өрт мониторы Маркасы: ChengDU West Моделі:PL36 Ағыны:36л/с Су ағынының қашықтығы: ≥55м Көбік ағынының қашықтығы: ≥50м Стандартты жабдықтар Сиреналы айналатын шам және кабинаның үстіне орнатылған басқа жабдықтар, баспалдақ, люк бар  Isuzu көбікпен өрт сөндіретін автокөлігі өрттерге жауап беруге арнайы жасал...

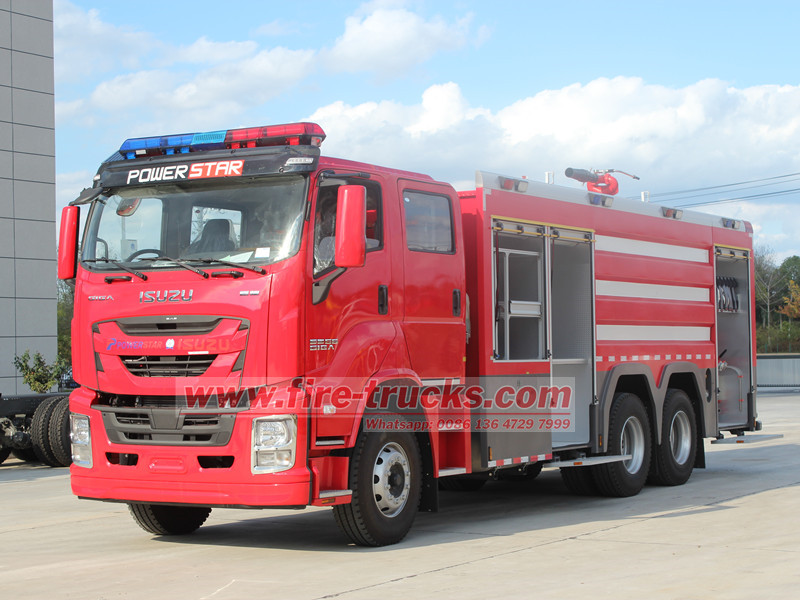

12 дөңгелек Isuzu GIGA ауыр жүк көтергіш өрт сөндіру машиналары құтқару және өрт сөндіру жұмыстарында маңызды құрал болып табылады. Ол өрт сөндірушілердің құтқару және өрт сөндіру жұмыстарына деген қажеттіліктерін қанағаттандыру үшін арнайы құрылым мен функцияға ие. Isuzu өрт сөндіру машиналары әдетте су тапаншалары, көбік тапаншалары және өрт сөндіргіштер сияқты көптеген өрт сөндіру жабдықтарымен, сондай-ақ су немесе көбік өрт сөндіру заттарының үлкен мөлшерімен жабдықталған. Олар әдетте суды көп мөлшерде тасымалдай алады және ұзақ мерзімді өрт сөндіру операцияларын қамтамасыз ете алады.  Isuzu GIGA өрт сөндіру машинасы – жоғары технологияны және қуатты өнімділікті біріктіретін әсерлі өрт сөндіру қаруы. Isuzu өрт сөндіру машинасы 8x4 жетекті жүйесін қолданады және 2100+4325+1370 мм базасы, 6WG1-TCG61 460HP қозғалтқышы, Euro 6 дизель 15.681L шығарындысы бар 12 жылдамдықты беріліс қорабымен жабдықталған, бұл қуатты кепілдік береді. Isuzu өрт сөндіру автокөлігі өрт сөндіру мүмкіндіктерін арттыратын арнайы көбік басу жүйесімен жабдықталған. Көбік – жалынды тұншықтыру және қайта тұтануды болдырмау арқылы өртті сөндірудің тиімді құралы. Бұл өрт сөндіру машинасындағы көбік басу жүйесі су сорғысымен және басқа да өрт сөндіру жабдықтарымен біріктірілген, бұл өрт сөндірушілерге өртті тиімді басу және сөндіру үшін көбікті тез және дәл орналастыруға мүмкіндік береді. Көбік жүйесі өрттің түріне және мөлшеріне байланысты әртүрлі көбік концентрациясы мен көлемін беруге реттелуі мүмкін, бұл Isuzu өрт сөндіру автокөлігін әмбебап және сенімді өрт сөндіру көлігіне айналдырады.    IsuzuGIGAкөбікті су өрт сөндіру машинасы Негізгі сипаттамасы Көлік маркасы POWERSTAR Жалпы өлшемі (Ұ*Е*Б) 11500x2540x3550мм Кабина IsuzuGIGAкабинасы, бір жарым қатары, кондиционері, электр терезелері, USB бар Жалпы салмағы/Бос салмағы 35000/14500кг Шасси Шасси моделі IsuzuGIGA Жетек моделі 8X4, сол жақ рульді Дөңгелек базасы 2100+4325+1370мм Шина өлшемі және саны 295/80R22.5,12+1 дөңгелек Беріліс қорабы FAST беріліс қорабы, механикалық, 12 алға және 2 артқа беріліс Түсі Қызыл және ақ, цистернаны қоса, стандартты. Қозғалтқыш Қозғалтқыш моделі 6WG1-TCG61 Ат күші 460HP/338кВт Жылжу көлемі 15.681L Айналдыру жылдамдығы 1500 айн/мин Шығарынды EURO 6 СУ ЖӘНЕ КӨБІК ЦИСТЕРНАСЫНЫҢ СИПАТТАМАСЫ Цистерна Сыйымдылығы 12,000 л су цистернасы және 2000 л көбік цистернасыжәне 1000 л құрғақ ұнтақ Материал Су цистернасы – көміртекті болат, көбік цистернасы – тот баспайтын болат Өрт сорғысы Моделі CB10/60 Қысым 1 МПа Максималды жұмыс қысымы 1.232 МПа Ағын 60 л/с Максималды сору биіктігі 7м Номиналды жылдамдық 3286±50 айн/мин Жылдамдық коэффициенті 1:1.44 Өрт мониторы Моделі PL8/48 Ағын 48 л/с Номиналды жұмыс қысымы 0.8 МПа Максималды жұмыс қысымы 1.0 МПа Ату қашықтығы Су ≥70м Көбік ≥60 Стандартты жабдықталуы Сиреналы айналмалы шам және кабинаның үстіне орнатылған баспалдақ, люк бар   Сипаттамалары Жұмыс жағдайы Ағын Шығу қысымы Номиналды жылдамдық Білік қуаты Сору тереңдігі   CB10/60 1 60 1.0 3280±50 102 3 2 ...

The ISUZU foam fire truck, as specialized firefighting equipment, excels in its highly efficient foam suppression system. Compared to water tank fire trucks, while retaining the basic water tank structure, it is additionally equipped with key components such as a foam liquid tank, air-foam proportioning system, and foam-water monitor, forming a unique foam firefighting capability. To maximize the effectiveness of these systems, operators must master standardized operating procedures and understand troubleshooting methods for common issues. Below, we will provide a detailed analysis of the professional operation methods for the ISUZU foam tanker fire truck, covering both operational steps and typical troubleshooting approaches.     Operation of the ISUZU Foam Tender Fire Truck   1. Foam Liquid Refilling There are two methods to refill the foam liquid tank in an ISUZU foam fire engine: • Direct pouring through the manhole. • Compressed air transfer from foam liquid drums using the truck's onboard air system. Steps for compressed air transfer: ① Connect the suction tube, air charging nozzle, and tire inflation hose with adapters.② Start the engine to ensure sufficient air pressure in the truck's air reservoir.③ Close the foam proportioner and open the foam tank inlet valve.④ Connect the air hose to the charging nozzle to introduce compressed air into the foam drum.⑤ The foam liquid is pushed into the foam tank under air pressure.⑥ Once the drum is empty, immediately shut off the air release valve and foam tank inlet valve to prevent excessive air intake.     2. Foam Firefighting Operations   (1) Internal Foam Suction (Tank Supply) Foam is drawn from the onboard foam tank via the proportioning system.   Steps: ① Connect hoses, foam guns, or monitors as needed. For medium/high-pressure hose reels, install the dedicated foam attachment.② Set the foam gun selector to "mixed solution" or "water" position.③ Start the water pump (refer to water tank truck operations).④ Open the pressure water valve leading to the foam proportioner.⑤ Increase engine throttle to adjust pump pressure based on foam gun/monitor requirements.⑥ Rotate the proportioner valve to align with the foam gun’s calibrated orifice setting.⑦ Open the foam inlet valve—the proportioner will continuously draw foam at the set ratio.     (2) External Foam Suction (Drum Supply) Foam is drawn from an external drum via the proportioner.   Steps: ① Close the foam tank inlet valve, open the T-pipe cap, and connect an external suction tube to the drum.② Open the drum’s air vent, then follow internal suction steps.   (3) Self-Suction Foam (Direct Gun Supply) Foam guns directly draw from drums via a suction tube.   Steps: ① Connect one hose end to the pump outlet and the other to the foam gun. Insert the suction tube into the drum.② Open the drum’s air vent.③ Set the foam gun to "suction" mode and proceed as ab...
