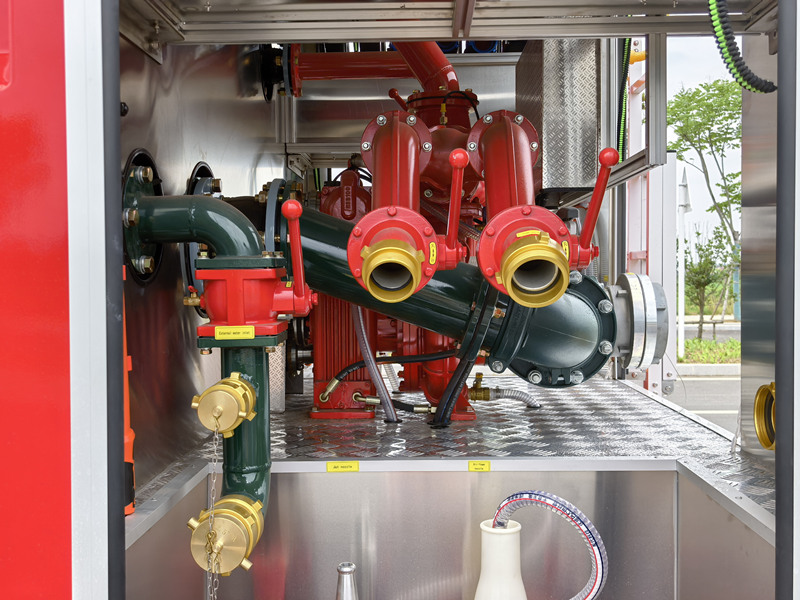

Мынау CB10/60-RS автокөлікке орнатылған өрт сорғысы бір сатылы төмен қысымды ортадан тепкіш сорғыдан, қос поршенді вакуумдық сорғыдан, электромагниттік муфтаның автоматты ажырату құрылғысынан, жылдамдық арттырғыштан, шығару құбыры мен жабу клапанынан және кіріс құбырынан тұрады.

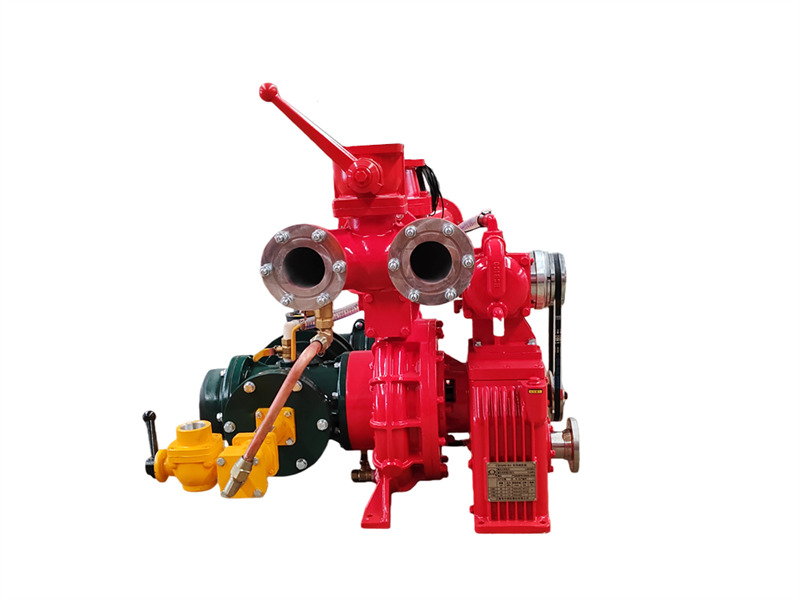

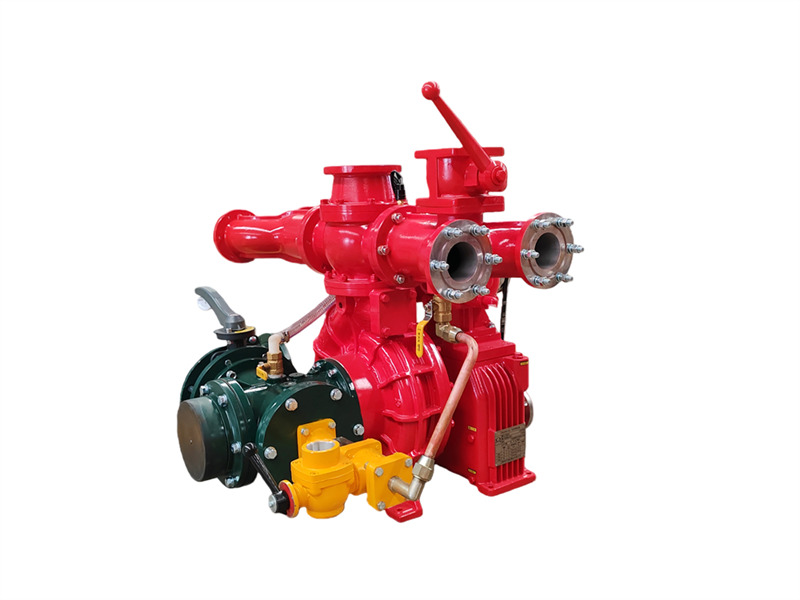

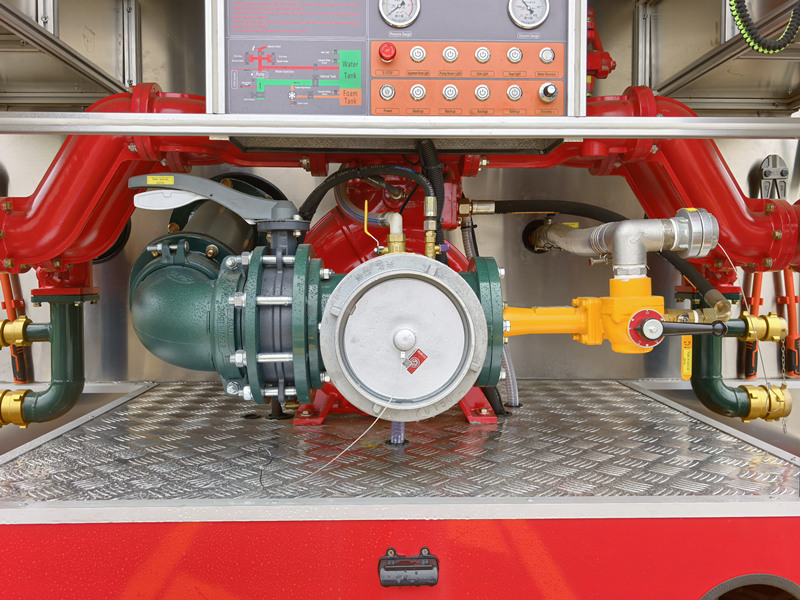

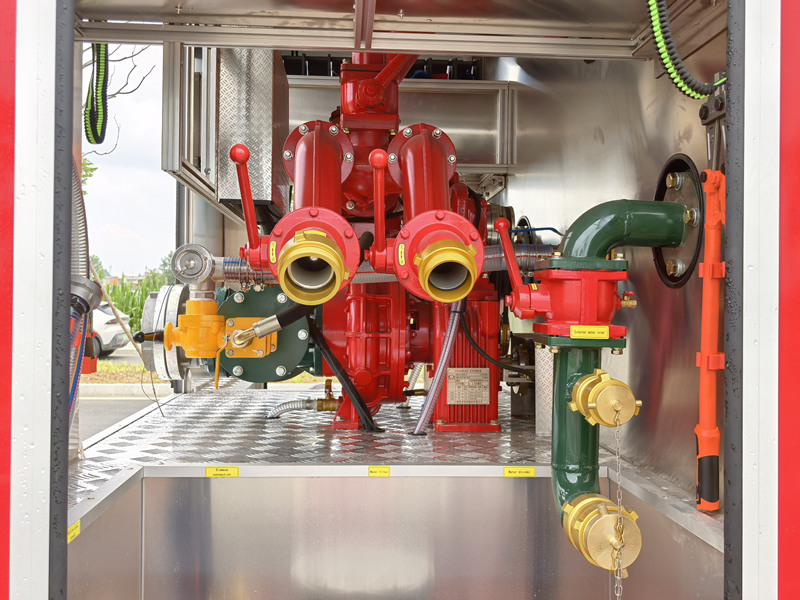

CB10/60-RS truck-mounted fire pump ♦ Негізгі құрылымы мен қызметі

(1) Бір сатылы төмен қысымды ортадан тепкіш сорғы: Сорғы қақпағынан, сорғы корпусынан, бірінші сатылы жұмыс дөңгелегінен және сорғы білігінен тұрады, ол номиналды қысым мен номиналды ағынды қамтамасыз етеді.

(2) Жылдамдық арттырғыш: CB10/60-RS көлікке орнатылған өрт сорғысының жылдамдық арттырғышының қалыпты жылдамдық арттыру коэффициенті 1.440 құрайды.

(3) Қос поршенді вакуумдық сорғы: Негізінен поршеньнен, сорғы корпусынан, сорғы білігінен және эксцентрикалық дөңгелектен тұрады. Эксцентрикалық дөңгелек поршень бағыттаушы өзегімен және сорғы корпусының болат төлкесімен жабдықталған. Поршенді сорғының екі шетіне кіріс және шығыс клапандары орнатылған. Электромагниттік муфта қосылған кезде поршенді сорғы жұмысын бастайды. Жұмыс кезінде эксцентрикалық дөңгелектің әсері поршеньді ілгері-кейінді қозғалысқа келтіреді, нәтижесінде сорғы мен құбырдағы ауа біртіндеп шығарылады, осылайша ауаны шығару тиімділігі артады. Қуыс ішінде вакуум пайда болып, су алу мақсатына қол жеткізіледі.

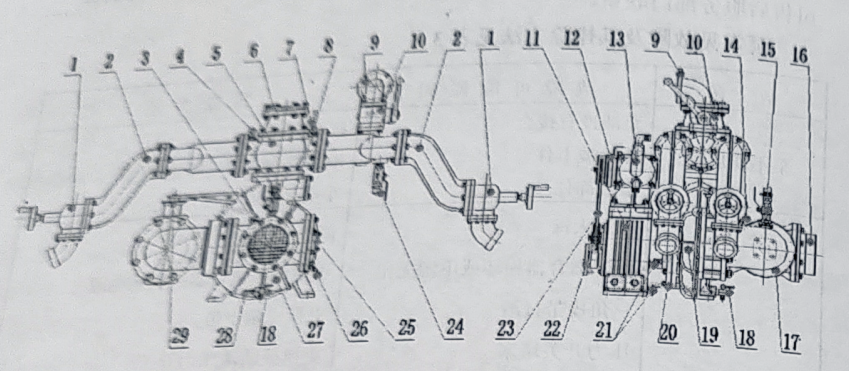

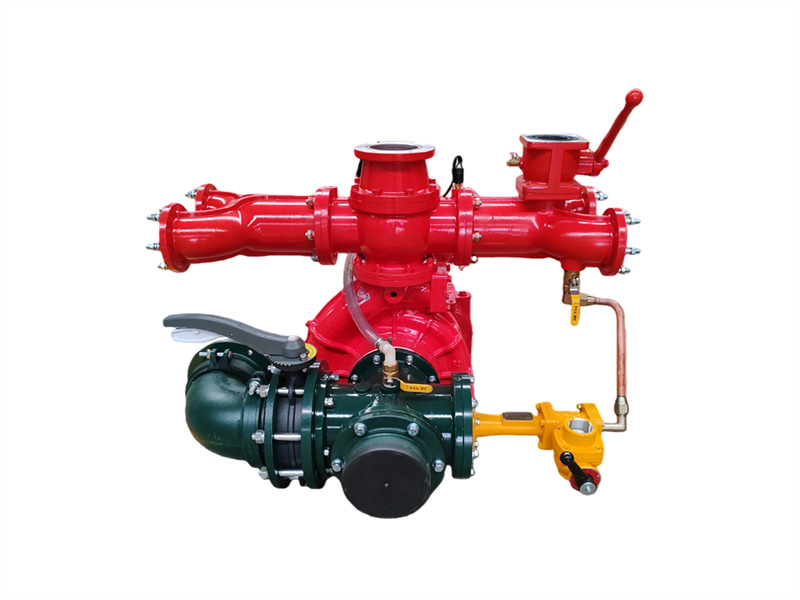

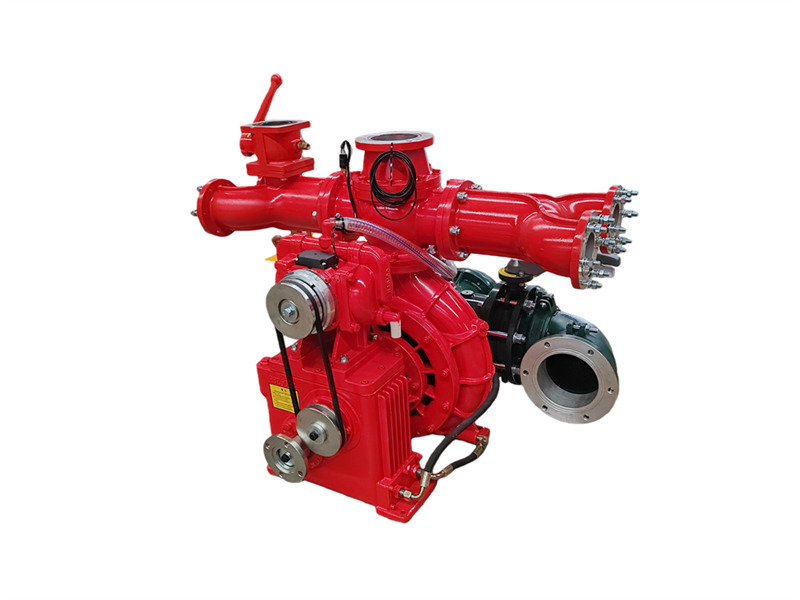

CB10/60-RS pump structure drawing

1. Шығыс жабу клапаны (4 дана); 2. Сол және оң жақ шығыс су құбырлары; 3. Беріліс қорабын салқындату қайтарма су қосқышы; 4. Қысым өлшегіш қосқышы; 5. Шығыс кері клапаны; 6. Су атқыш фланеці; 7. Су қысымының ажыратқышы; 8. Қуат алу білігін салқындату қысымының қайтарма су қосқышы; 9. Артқы су багының фланеці; 10. Артқы су багының шарлы клапаны; 11. Беріліс қорабы; 12. Электромагниттік муфта және сымдар; 13. Поршенді толтыру сорғысы; 14. Вакуум өлшегіш қосқышы; 15. Вакуум толтыру қосқышы; 16. Кіріс құбыр интерфейсі; 17. Кіріс төрт жақты құбыры; 18. Су сорғысының ағызу клапаны; 19. Беріліс қорабын салқындату қысымының қайтарма су құбыры; 20. Беріліс қорабын салқындату қысымының кіріс су құбыры; 21. Беріліс қорабының майлау майы деңгейі клапаны; 22. Жалғастырғыш фланец; 23. Жетек белдігі; 24. Көбік мөлшерлегішінің қысымды су бұрандалы қосқышы (су тасымалдағыш көліктерде қолжетімді емес); 25. Көбік мөлшерлегішінің интерфейсі; 26. Қуат алу білігін салқындату қысымының шығару су қосқышы; 27. CB10/60 көлік өрт сорғысы; 28. Беріліс қорабын салқындату қысымының шығару су қосқышы; 29. Артқы кіріс көбелек клапаны

(4) Төмен қысымды су шығару құбыры және жабу клапаны: Төмен қысымды су шығару кері клапанынан, сол және оң жақ су шығару құбырларынан, төрт су шығару құбырынан және төрт су шығару жабу клапанынан тұрады.

(5) Артқы жағында орнатылған су кіргізу құбыры: Төрт тармақты кіріс құбырынан, кіріс сүзгі торынан, сыртқы кіріс жалғағышынан және төрт тармақты кіріс құбырының екі жағынан тұрады; оң жағында көбік пропорциялағышын орнатуға арналған интерфейс бар, ал сол жағында айналмалы артқы кіріс иіні, 150 мм көбелек клапан және дәнекерлеуге болатын фланец орнатылған.

CB10/60 fire pump ♦ Сипаттамалар

Модель	Кіріс диаметрі (мм)	Шығыс диаметрі (мм)	Максималды вакуум (кПа)	1 минут ішіндегі вакуум төмендеуі (МПа)	7 м сору тереңдігіне кететін уақыт (с)
CB10/60-RS	Φ150	Φ80X4	≥85	≤2.6	≤50

Модель	Жұмыс жағдайлары	Сору тереңдігі(м)	Ағын жылдамдығы(л/с)	Қысым(МПа)	Білік айналу жылдамдығы(айн/мин)	Білік қуаты(кВт)	Максималды жұмыс қысымы(МПа)
CB10/60-RS	1	3	60	1.0	3200±50	99.71	1.082
	2	3	42	1.3	3528+50	109.18	-
	3	7	30	1.0	332650	-	-

♦ Пайдалану

1. Пайдалану алдындағы дайындық жұмыстары

(1) Сорғыдағы барлық ағызу клапандары жабық болуы керек;

(2) Көбік өрт сөндіру көліктері үшін көбік құбырының шарлы клапаны және көбік мөлшерлегіші жабық болуы керек;

(3) Көбік өрт сөндіру көліктері үшін шығару құбырының оң жағындағы көбік мөлшерлегішінің су айдау шарлы клапаны жабық болуы керек;

(4) Су багының айдау шарлы клапанын жабыңыз;

(5) Су сорғысының кіріс құбырындағы алдын ала толтыру клапанын ашыңыз;

2. Алдын ала толтыру

Су сорғысы су айдаған кезде су көзіне байланысты үш түрлі пайдалану әдісі бар:

(1) Бактан су беру кезіндегі пайдалану:

Өрт сорғысын іске қосыңыз, бактан сорғыға баратын су кіріс құбырындағы көбелек клапанды ашыңыз, шығару шарлы клапанын ашыңыз және қол дросселін реттеу арқылы сорғы жылдамдығын қажетті ағын мен қысымға келтіріңіз.

(2) Өрт гидрантынан су беру кезіндегі пайдалану:

① Сору құбырын (немесе шлангты, су жинағышты) және өрт гидранты кілтін алыңыз.

② Сору құбыры (немесе шланг, су жинағыш) арқылы өрт сорғысының кірісін өрт гидрантына қосыңыз.

③ Гидрант кілтін пайдаланып гидрант клапанын ашыңыз, су сорғыға кірсін. Өрт сорғысын іске қосыңыз, шығару шарлы клапанын ашыңыз және қол дросселін реттеу арқылы сорғы жылдамдығын қажетті ағын мен қысымға келтіріңіз.

Ескерту: Гидрант арқылы су берген кезде алдымен вакуум манометрінің қосқышын өшіру керек; әйтпесе вакуум манометрі зақымдалады.

(3) Өзендерден, тоғандардан немесе құдықтардан су сору кезіндегі пайдалану:

① Сору құбырын, сүзгіні және сору құбырының кілтін алыңыз.

② Сору құбырын сәйкес ұзындыққа қосыңыз, сүзгіні сору құбырының соңына орнатыңыз және сору құбырының екінші ұшын өрт сорғысының кірісіне орнатыңыз. Сүзгі орнатылған ұшын су көзіне батырыңыз.

Ескерту: Сору құбырының кез келген қосылу нүктесінде ауа ағып кетпеуі керек. Сүзгі су көзіне сүзгінің жоғарғы бөлігінен су бетіне дейін шамамен 0,5 метр қашықтықта батырылуы керек. Тым таяз батыру су сору кезінде құйындардың пайда болуына әкеліп, ағын мөлшеріне әсер етеді. Алайда ол өзен түбіндегі лайға тиіп кетпеуі керек, себебі лай мен қоқыстың сорылуы сору құбырын бітеп, өрт сорғысын зақымдауы мүмкін. Алдын ала толтыру алдында артқы кіріс көбелек клапаны жабық болуы керек.

CB10/60 fire pump

③ Өрт сорғысын іске қосыңыз және алдын ала толтыру құрылғысының қуат қосқышын қосыңыз. Электромагниттік ілінісу қосылады. Бұл поршеньді сорғыны іске қосады. Қол дросселін шамамен 2500 айн/мин мәніне реттеңіз. Поршеньді сорғы сору құбыры мен сорғы камерасында тез вакуум жасап, суды төмен қысымды сатыдағы жұмыс дөңгелегіне тартады. Содан кейін су қысымы шығыстағы алдын ала толтыру құрылғысының қысым қосқышына беріледі. Шығыс қысымы 0,2 МПа-ға жеткенде, электромагниттік ілінісу автоматты түрде ажырайды, поршеньді сорғы тоқтайды және өрт сорғысы су шығара бастайды. Осы кезде алдын ала толтыру құрылғысының қуат қосқышын өшіріңіз.

Ескерту: Төмен қысымды сериялы өрт сорғысын алдын ала толтырған кезде сорғы жылдамдығы шамамен 2500 айн/мин деңгейінде бақылануы керек.

④ Қол дросселін реттеу арқылы сорғы жылдамдығын қажетті ағын мен қысымға келтіріңіз.

Назар аударыңыз: Су сорғысы қалыпты түрде су беріп тұрған кезде, төтенше жағдай болып, шығару клапанын уақытша жабу немесе су беруді тоқтату қажет болса, су сорғысының жылдамдығын бір мезгілде ең төменгі жылдамдыққа азайту керек және бұл уақыт тым ұзақ болмауы тиіс. Әйтпесе, су сорғысы ұзақ уақыт жұмыс істеп, бірақ су бермесе, сорғы ішіндегі су температурасы тез көтеріліп, сорғының ішкі бөлшектерін зақымдайды.

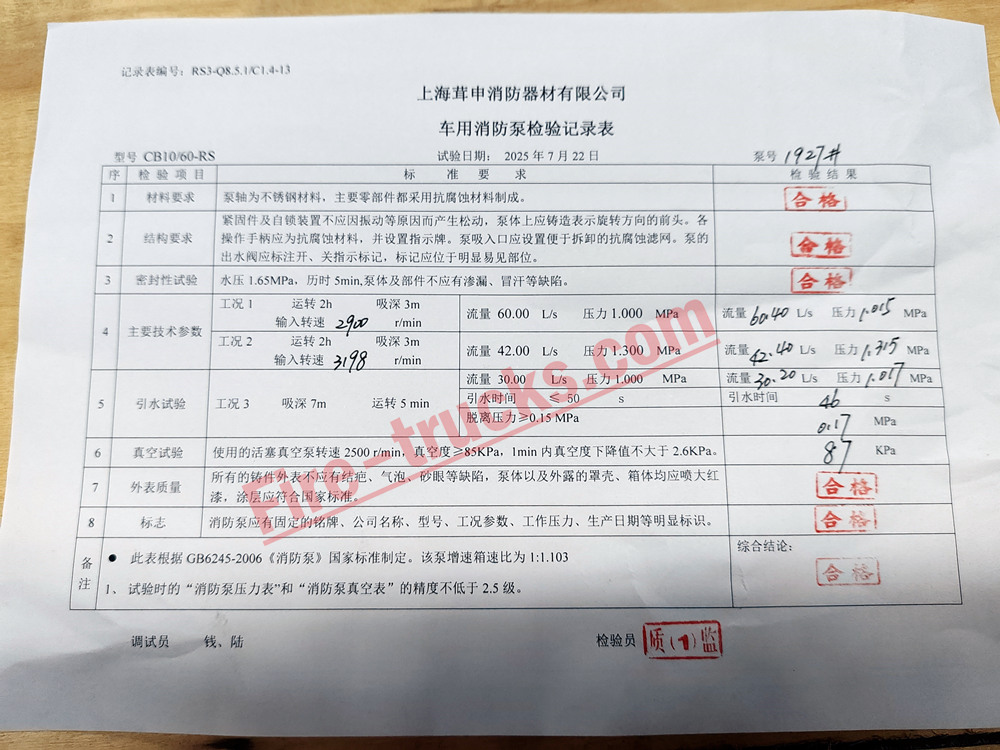

Pre-delivery Quality Inspection

Жеткізу алдындағы сапаны тексеру

♦ Техникалық қызмет көрсету және күтіп ұстау

1. Су сорғысын теңіз суымен, шамадан тыс ластанған сумен, коррозиялық сумен немесе көбікті қоспалармен пайдаланғаннан кейін, сорғы мен құбырлардағы қалдық сұйықтықты шығару үшін оны таза сумен кемінде 10 минут жүргізіңіз.

2. Су сорғысын әр пайдаланғаннан кейін сорғыдағы және құбырлардағы барлық ағызу клапандарын ашып, қалған суды толық төгіңіз. Содан кейін барлық клапандарды жабыңыз.

3. Беріліс қорабындағы май деңгейін тоқсан сайын тексеріңіз. Егер ол ұсынылған деңгейден төмен болса, үстеп құйыңыз. Майды әр екі жыл сайын ауыстырыңыз.

Ескертпе: Беріліс қорабы майының маркасы: №18 гипоидты тісті май немесе 85W/90 орта жүктемелі тісті май.

4. Белгіленген уақыт ішінде су тартылмаса, поршеньді сорғыны тоқтатып, барлық қосылыстар мен клапандарды ағып кетуге тексеріңіз. Жұмысты қайта бастамас бұрын барлық ағып кетулерді жойыңыз.

CB10/60 fire pump

♦Сорғының жалпы ақаулары және ақауларды жою әдістері

Ақау	Ықтимал себептер	Ақауды жою шешімдері
Сорғы іске қосылмайды	1. Сорғы ілінісі қосылмаған 2. Жұмыс дөңгелегі кептеліп қалған 3. Сорғы толығымен қатып қалған	1. Сорғы ілінісін қосыңыз 2. Бөгде заттарды алып тастаңыз немесе жұмыс дөңгелегін ауыстырыңыз 3. Сорғыны қыздыру арқылы абайлап ерітіңіз
Сорғы суды толтыра алмайды	1. Сору тереңдігі шамадан тыс 2. Электромагниттік ілініс зақымдалған немесе қуат көзі ажыратылған 3. V-белдік сырғанап тұр 4. Қысым қосқышы бітелген 5. Поршеньді сорғының поршень тығыздағыш сақинасы тозған 6. Поршеньді сорғының кіріс/шығыс клапан дискісі зақымдалған немесе деформацияланған 7. Сору құбыры зақымдалған немесе тығыздағыш төсем тозған 8. Сорғының ағызу клапаны ашық немесе ағып тұр 9. Кіріс құбырындағы ауа шығару клапаны жабық	1. Сору тереңдігін азайтыңыз 2. Электромагниттік іліністі ауыстырыңыз немесе қуат көзін қалпына келтіріңіз 3. V-белдікті ауыстырыңыз 4. Қысым қосқышын ауыстырыңыз немесе тазалаңыз 5. Поршень тығыздағыш сақинасын ауыстырыңыз 6. Кіріс және шығыс клапан дискілерін ауыстырыңыз 7. Сору құбырын немесе тығыздағыш төсемді ауыстырыңыз 8. Ағызу клапанын жабыңыз немесе ауыстырыңыз 9. Ауа шығару клапанын ашыңыз
Жылдамдықты арттыратын беріліс қорабының қызып кетуі	1. Май деңгейі тым жоғары немесе жеткіліксіз 2. Мойынтірек зақымдалған	1. Артық майды май деңгейі қосқышы арқылы төгіңіз немесе май қосқыштан ағып шыққанша май құйыңыз 2. Мойынтіректі ауыстырыңыз
Сорғы қалыптан тыс шу мен діріл шығарады	1. Сору тереңдігі шамадан тыс 2. Сорғының кавитациясы орын алады 3. Сорғы тіреу аяқтары босап кеткен 4. Мойынтірек төлкесінің қатты тозуы	1. Сору тереңдігін азайтыңыз 2. Сорғының айналу жылдамдығын төмендетіп, бүрку ағынын азайтыңыз 3. Сорғы тіреу аяқтарын қатайтыңыз 4. Мойынтірек төлкесін ауыстырыңыз
Сорғының жұмыс өнімділігі нашар	1. Тор сүзгісі мен сору сүзгісі ластанудан бітелген 2. Қозғалтқыш қуаты жеткіліксіз 3. Шығару клапаны толық ашылмаған 4. Су багының артқы су толтыру клапаны ашық қалған немесе тығыз жабылмаған	1. Тор сүзгісі мен сүзгі экранын тазалаңыз 2. Қозғалтқышты тексеріңіз 3. Шығару клапанын толық ашыңыз 4. Су багының артқы су толтыру клапанын жабыңыз
