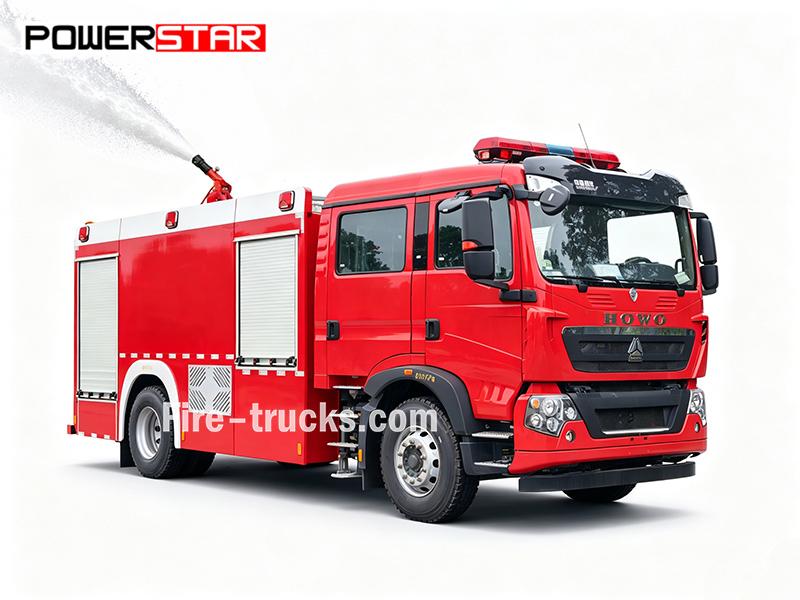

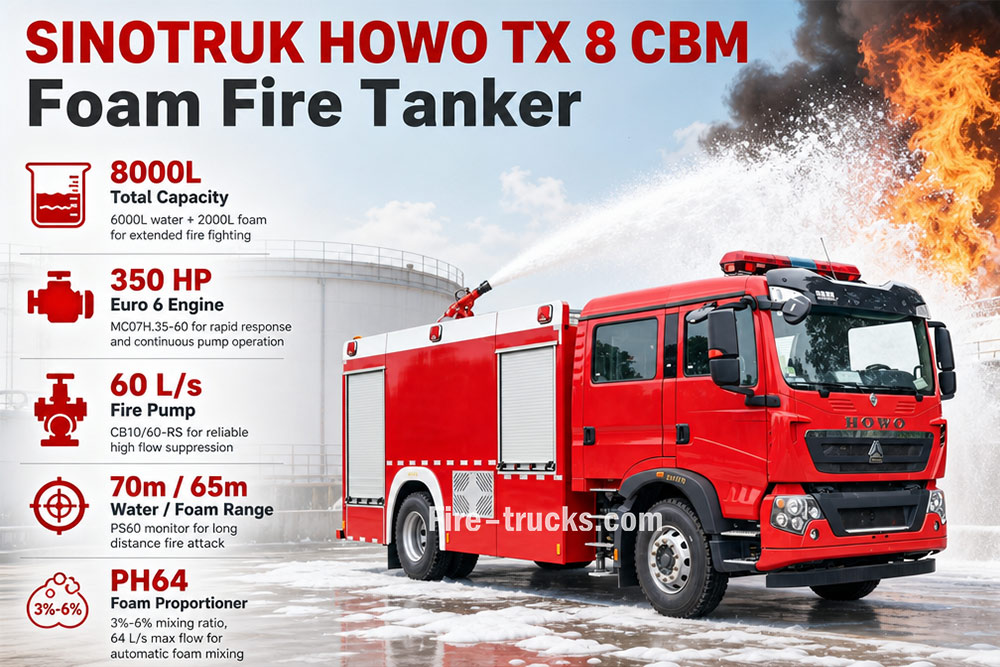

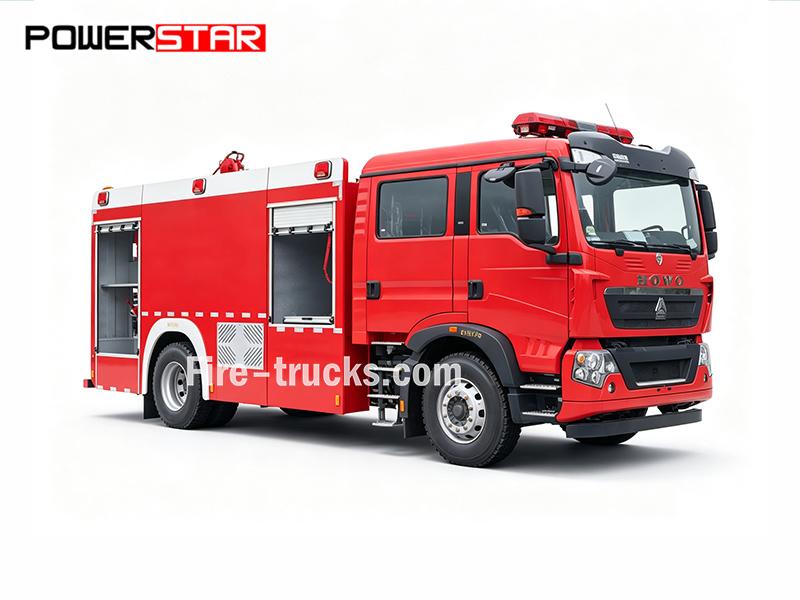

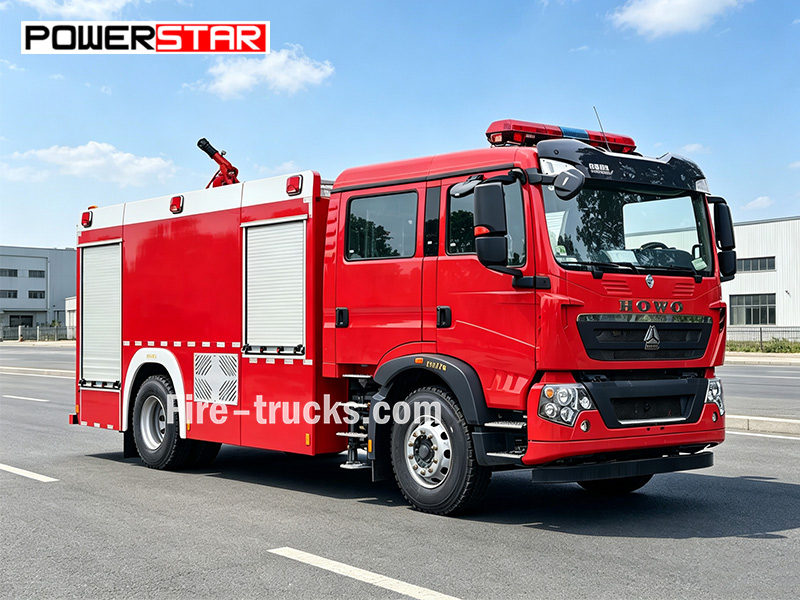

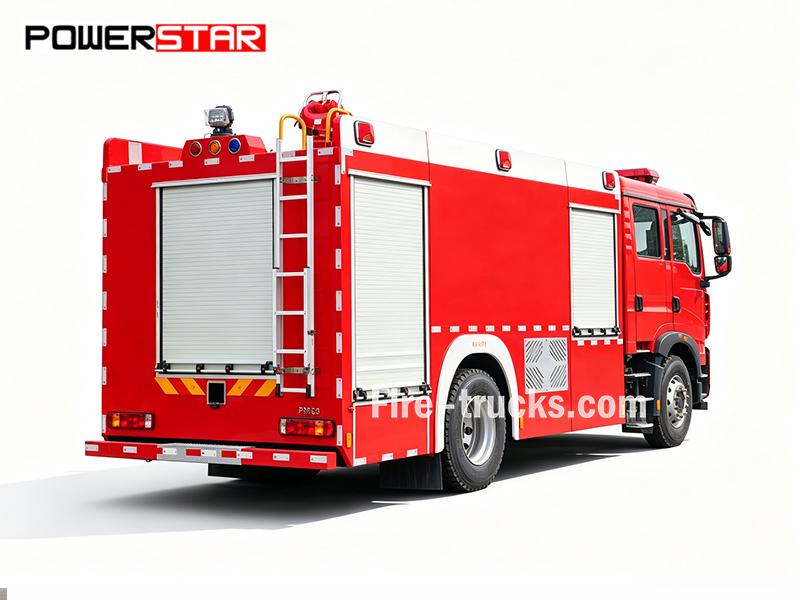

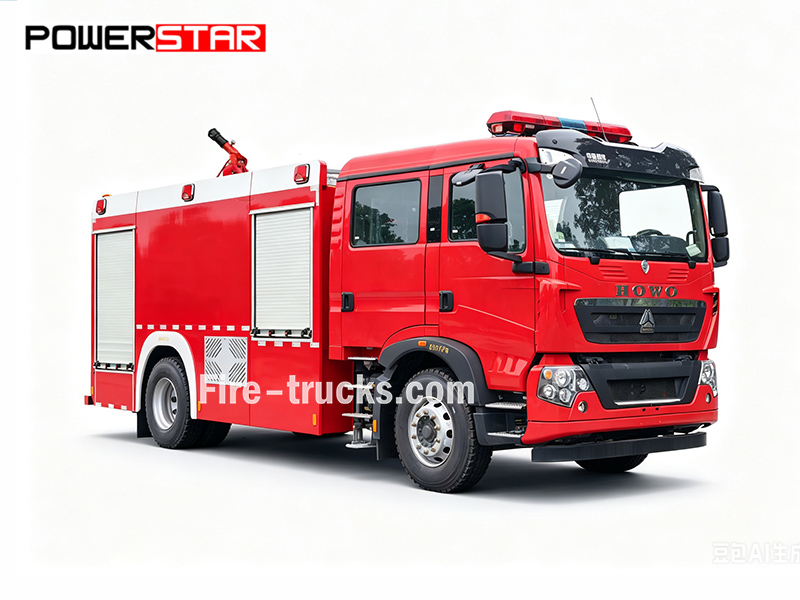

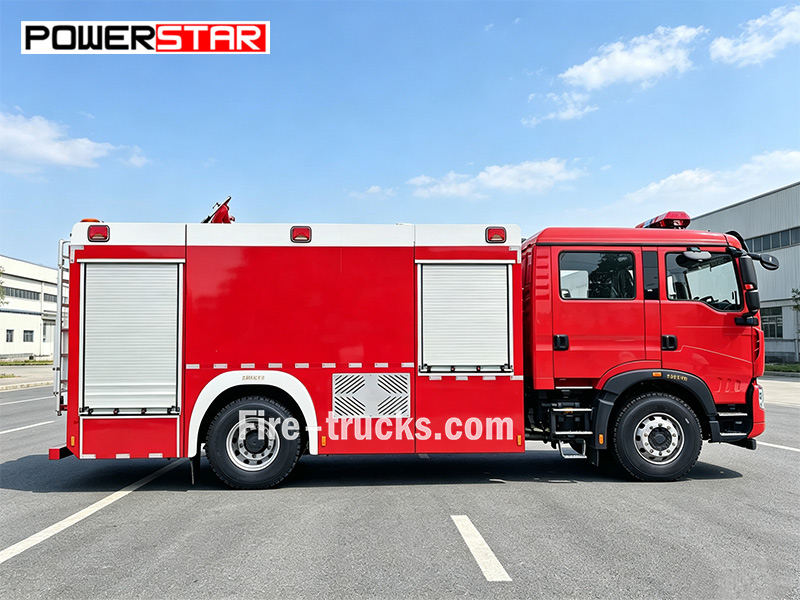

SINOTRUK HOWO TX көбік өрт сөндіру автоцистернасы 4×2 шассиіндегі 350 HP MC07H.35-60 қозғалтқышымен жабдықталған. Ол 6000 л су багын және 2000 л көбік багын, CB10/60-RS өрт сорғысын (60 л/с), сондай-ақ PS60 лафеттік оқпанын (60 л/с, су ≥70 м, көбік ≥65 м) қамтиды. Стандартты жабдыққа өрт жеңдері, сору түтіктері, муфталар, көбік оқпаны және негізгі құралдар жиынтығы кіреді. Автоматты көбік араластыруға арналған PH64 көбік араластырғышы (араластыру коэффициенті 3%-6%, ең жоғары шығын 64 л/с) да орнатылған.
Жүк машинасының шассиі:
SINOTRUK HOWO TX 4×2Жұмыс қуаты:
6000L water + 2000L foam (8000L total)Қозғалтқыш қуаты:
350 HP (257 kW) / MC07H.35-60Өрт сорғышы:
CB10/60-RSСорғы ағыны:
60 L/sЖұмыс қысымы:
1.0 MPaӨрт мониторы:
PS60Ағынды бақылау:
60 L/sМонитор диапазоны:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowБұл SINOTRUK HOWO TX көбік өрт сөндіру цистернасы өрт сөндіру және төтенше жағдайларға әрекет ету үшін жасалған. Бұл HOWO TX 350HP 4x2 көбік су өрт сөндіру көлігі 6000 л су багын, 2000 л көбік багын, CB10/60-RS өрт сорғысын (1,0 МПа қысымда 60 л/с), сондай-ақ су шашу қашықтығы 70 м және көбік шашу қашықтығы 65 м болатын төбеге орнатылған PS60 өрт мониторын қамтиды.

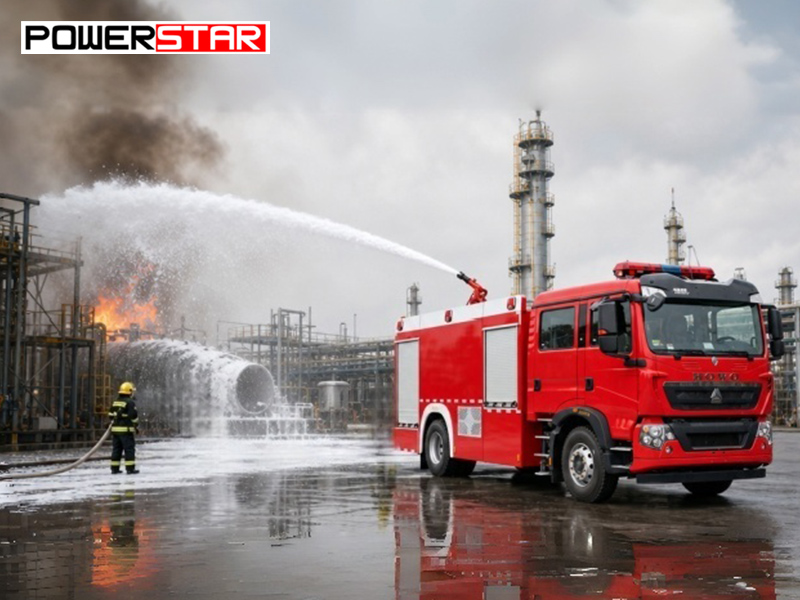

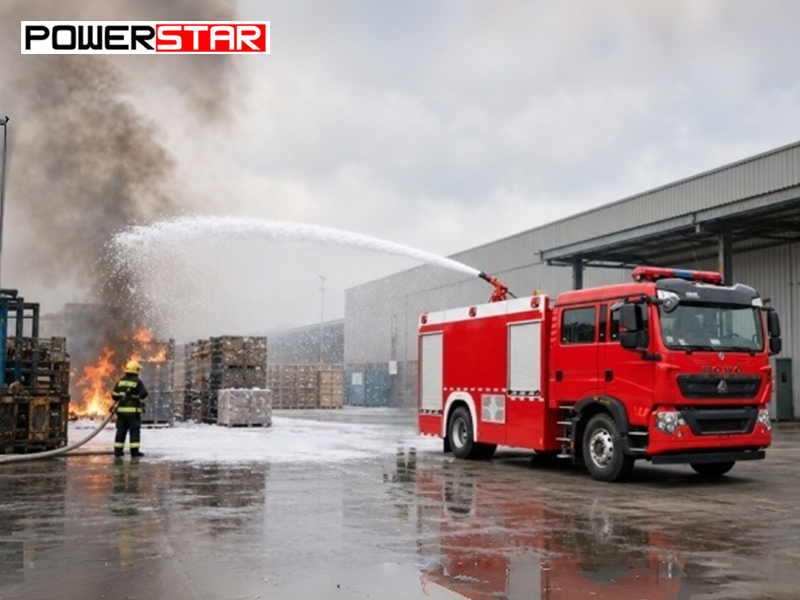

Бұл өрт сөндіру көлігі шлангілерді, сору түтіктерін, жалғағыштарды және көбік бүріккішті қоса алғанда, стандартты өрт сөндіру жабдықтарының толық жиынтығын тасымалдайды. Ол мұнай, бензин және химиялық заттарға байланысты B класты өрттер үшін тиімді жұмыс істейді. Мұнай қоймаларында, химиялық зауыттарда, әуежайларда және өнеркәсіптік нысандарда өрт сөндіру жұмыстарына қолайлы.

|
Жұмыс сыйымдылығы |
Қозғалтқыш моделі |
Доңғалақ базасы |
Қондырма |
|
6000 л су + 2000 л көбік |
350 а.к. / MC07H.35-60 |
4700 мм |
★ Цистерна көміртекті болаттан жасалған, сыйымдылығы 8000 л ★★ CB10/60-RS өрт сорғысы, 1,0 МПа қысымда 60 л/с ағын жылдамдығы ★★ PS60 төбелік монитор, су ағыны 60 л/с, су ≥70 м, көбік ≥65 м ★ PH64 көбік араластырғышы, 3%-6% араластыру қатынасы, ең жоғары ағын 64 л/с |
»Ⅰ.Негізгі ерекшеліктері:
★★ MC07H.35-60 қозғалтқышы көбікпен өрт сөндіру және төтенше жағдайларға әрекет ету үшін 350 а.к. номиналды қуатқа ие
★★ SINOTRUK HOWO TX 4×2 шассиі, 6000 л су багы, 2000 л көбік багы және CB10/60-RS өрт сорғысымен (1,0 МПа қысымда 60 л/с) жабдықталған
★★ Қашықтан өрт сөндіруге арналған 60 л/с ағынды, су шашу қашықтығы ≥70 м және көбік шашу қашықтығы ≥65 м болатын төбеге орнатылған PS60 монитор
★ Автоматты көбік араластыруға арналған 3%-6% араластыру қатынасы және ең жоғары 64 л/с ағынды PH64 көбік араластырғышы
★ FӨрт сөндіру шлангілерін, саптамаларды, көбік бүріккішті және B класты өрттерді сөндіруге арналған негізгі құралдар жиынтығын қамтитын толық өрт сөндіру жабдықтары
»Ⅱ.Өнім параметрлері:
| SINOTRUK HOWO TX жүк көлігіне орнатылған көбік өрт сөндіру цистернасы | |||
| Жалпы мәліметтер | Жұмыс сыйымдылығы | 6000 л су + 2000 л көбік | |
| Жүк көлігінің шассиі | SINOTRUK HOWO TX 4x2 | ||
| Қозғалтқыш қуаты | 350 а.к. / MC07H.35P-61 | ||
| Өрт сорғысы | CB10/60-RS | ||
| Өрт мониторы | PS60 | ||
| Көбік мөлшерлегіші | PH 64 | ||
| Максималды жылдамдық | 95 км/сағ | ||
| Жалпы өлшемдері Ұ*Е*Б | 8680*2505*3700 мм | ||
| Көліктің толық салмағы | 20100 кг | ||
| Бос салмағы | 6600 кг | ||
| Қозғалтқыш | Қозғалтқыш моделі | MC07H.35-60 | |
| Отын түрі | Дизель | ||
| Қуаты | 350 а.к.(257 кВт) | ||
| Шығарындылар стандарты | Euro VI | ||
| Жұмыс көлемі | 7360 мл | ||
| Қозғалтқыш түрі | Қатарлы 6 цилиндрлі, сумен салқындатылатын, турбонаддувты, аралық салқындатқышы бар дизель қозғалтқышы | ||
| Шасси | Жетек түрі | 4x2 | |
| Дөңгелек базасы | 4700 мм | ||
| Шина | 235/75R17.5 16PR | ||
| Шина саны | 6 шина және 1 қосалқы шина | ||
| Fөрт сорғысы | Модель | CB10/60-RS | |
| Ағын | 60L/s | ||
| Қысым | 1MPa | ||
| Максималды жұмыс қысымы | 1.251MPa | ||
| Кірістегі рұқсат етілетін максималды қысым | 0.4MPa | ||
| Максималды сору биіктігі | 3m | ||
| Номиналды айналу жылдамдығы | 3916±50r/min | ||
| Беріліс қатынасы | 1:1.4 | ||
| Суды бұру уақыты | ≤50s | ||
| Өрт оқпаны | Модель | PS60 | |
| Шығын | 60L/s | ||
| Номиналды жұмыс қысымы | 0.8MPa | ||
| Максималды жұмыс қысымы | 1.2MPa | ||
| Қашықтық | Су | ≥70m | |
| Көбік | ≥65m | ||
| Тік бұрылу | - 35~+70° | ||
| Көлденең айналу | 0~360° | ||
| Стандартты Конфигурация | Барлық стандартты керек-жарақтар: өрт жеңі, сүзгі, муфта, кілт, су/көбік бүріккіші, негізгі құралдар жиынтығы, ағылшын тіліндегі нұсқаулық…… | ||


1. Шасси және күштік агрегат
♦ SINOTRUK HOWO TX 4×2 шассиі, доңғалақ базасы 4700 мм, қалалық жолдарда, өнеркәсіптік нысандарда және төтенше жағдайларға әрекет ету бағыттарында тұрақты жұмыс істеуге арналған.
♦ MC07H.35-60 дизель қозғалтқышы, қуаты 350 а.к., жылдам әрекет ету, сорғының үздіксіз жұмысы және ұзақ уақыт көбікпен өрт сөндіру үшін сенімді айналу моментін қамтамасыз етеді.
♦Қарапайым басқару және жеңіл техникалық қызмет көрсету үшін механикалық беріліс қорабы.

2. Өрт сөндіру жүйесі
♦ 6000 л су багы және 2000 л көбік багы, сұйықтықтың шайқалуын азайту үшін ішкі қалқалары бар көміртекті болат конструкция.
♦ CB10/60-RS өрт сорғысы, 1,0 МПа қысымда 60 л/с ағын, қуат алу білігі арқылы жетектеледі, сору биіктігі 3 м, іске қосу уақыты ≤50 с.
♦ PS60 шатырлық лафеттік оқпан, ағыны 60 л/с, су шашу қашықтығы ≥70 м, көбік шашу қашықтығы ≥65 м, көлденең айналу 360°, еңкею бұрышы -35°-тан +70°-қа дейін.

» Ⅳ.Өрт сорғы жүйесі:

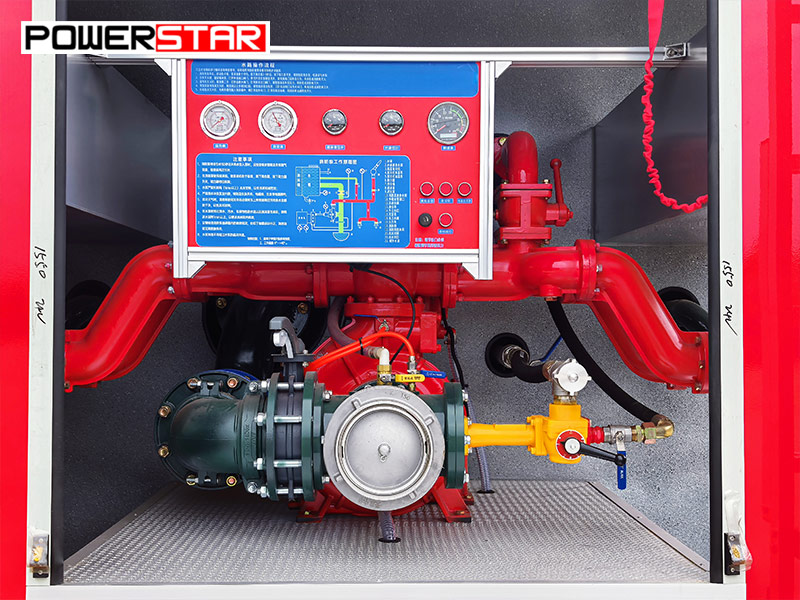

Өрт сорғысы:

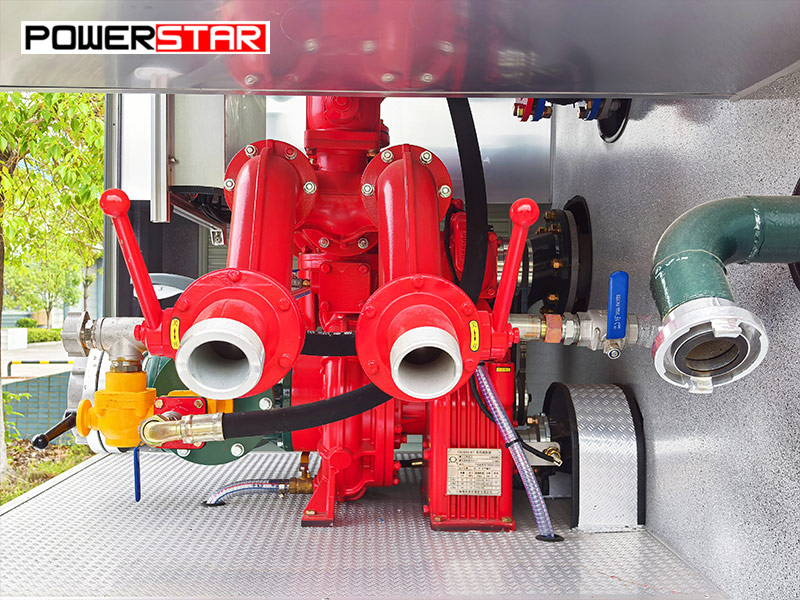

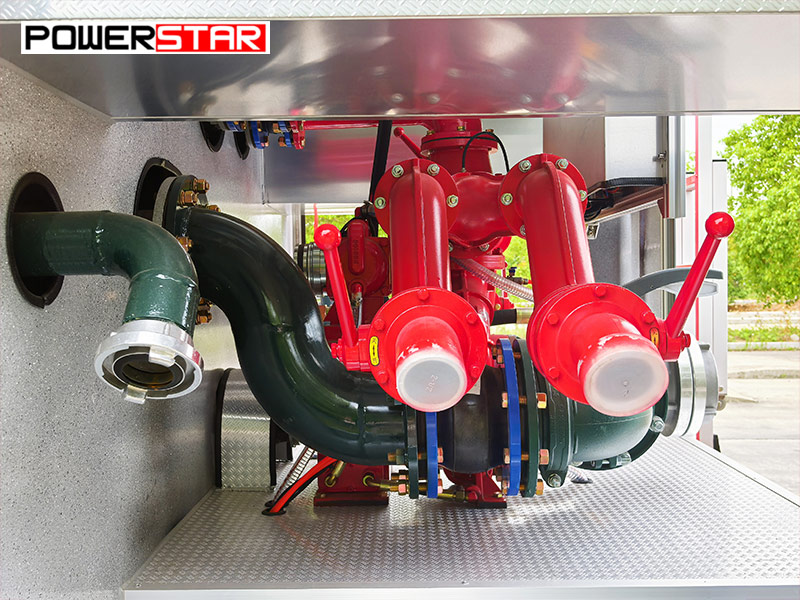

Артқы сорғы бөлімінде номиналды ағыны 1,0 МПа қысымда 60 л/с болатын CB10/60-RS өрт сорғысы орнатылған. Бұл сорғы сенімді жұмыс істеуге арналған, өрт жеңдері мен лафеттік оқпандардың ұзақ қашықтыққа суды немесе көбікті тиімді жеткізуін қамтамасыз ету үшін тұрақты су қысымын береді.

|
Өрт сорғысының моделі |
Ағын |
Қысым |
Максималды жұмыс қысымы |
Кірістегі рұқсат етілетін максималды қысым |
|
CB10/60 |
60 л/с |
1,0 МПа |
1,251 МПа |
0,4 МПа |

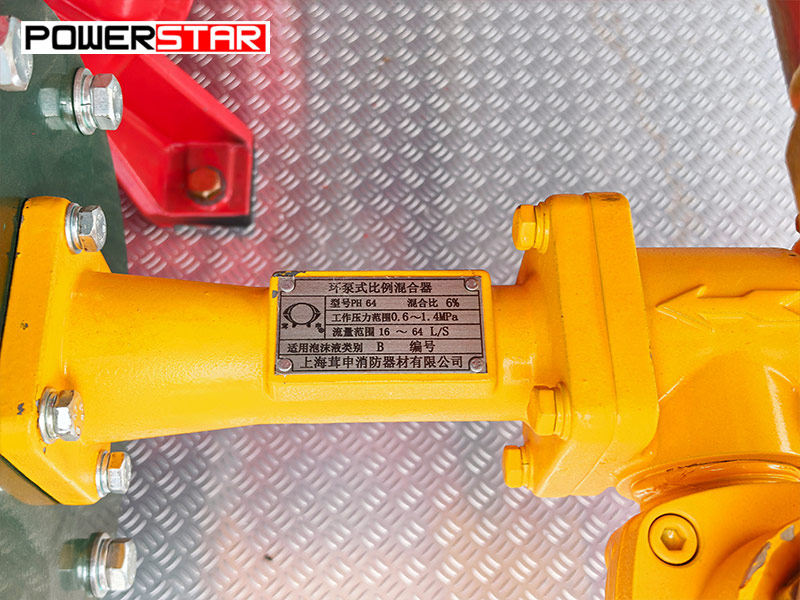

PH64 сорғы-ішінде-сақина түріндегі көбік мөлшерлегіші, араластыру қатынасы 3%-дан 6%-ға дейін реттеледі, араластырудың ең жоғары шығыны 64 л/с. B класты өрттерді тиімді сөндіру үшін көбік концентратын сумен автоматты түрде араластырады. Сыртқы қуат көзі қажет емес, пайдалану оңай.

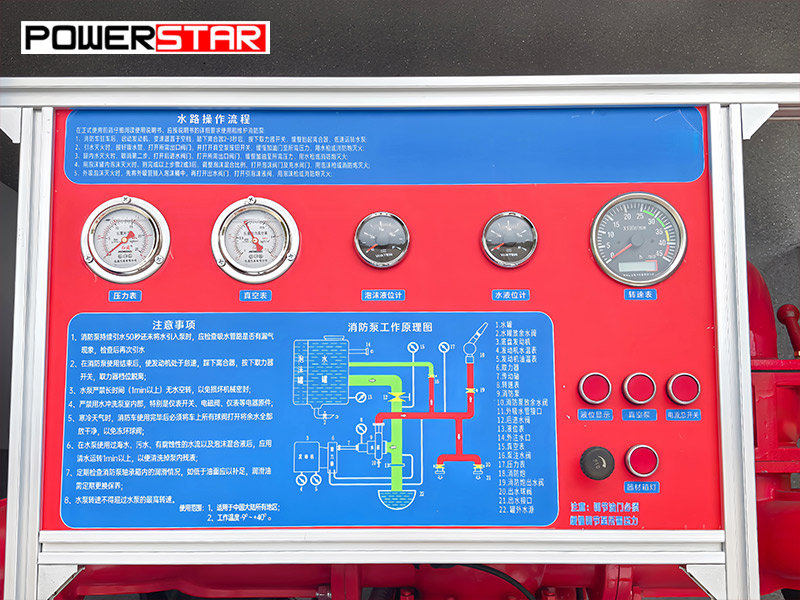

Пайдалану нұсқауларын, резервуар құбырларының сызбасын, қысым өлшегішті, су деңгейі өлшегішін, көбік деңгейі өлшегішін, апаттық тоқтатуды, PTO басқаруын, негізгі қуат қосқышын, сорғы басқаруларын, монитор басқаруларын және бөлім жарықтандыруын қамтиды. Барлық басқару элементтері оңай пайдалану үшін анық белгіленген.

»Ⅴ.Өрт мониторы жүйесі :
PS60 өрт мониторы кабина төбесіне орнатылған. Ол 60 л/с шығынмен жұмыс істейді, судың лақтыру қашықтығы ≥70 м, ал көбіктің лақтыру қашықтығы ≥65 м. Монитор икемді өрт сөндіру жұмыстары үшін тұтас ағын және бүрку режимдерін қолдайды.

| Өрт мониторының моделі | Шығын | Қашықтық | Номиналды қысым | Тік айналу | Көлденең айналу |
| PS60 | 60 л/с | Су≥70 м Көбік ≥65 м | 0.8 МПа | -35°~+70° |
0~360° |
» Ⅵ.Өрт сөндіру жабдықтары :

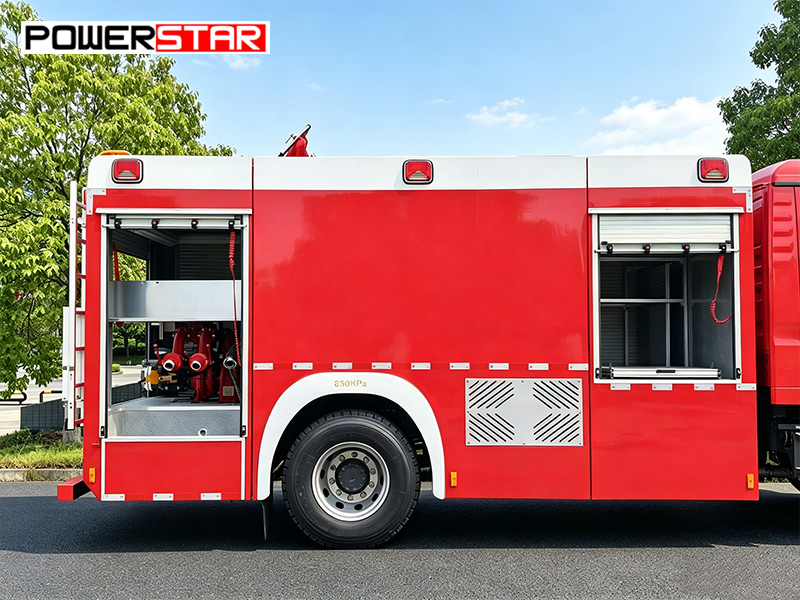

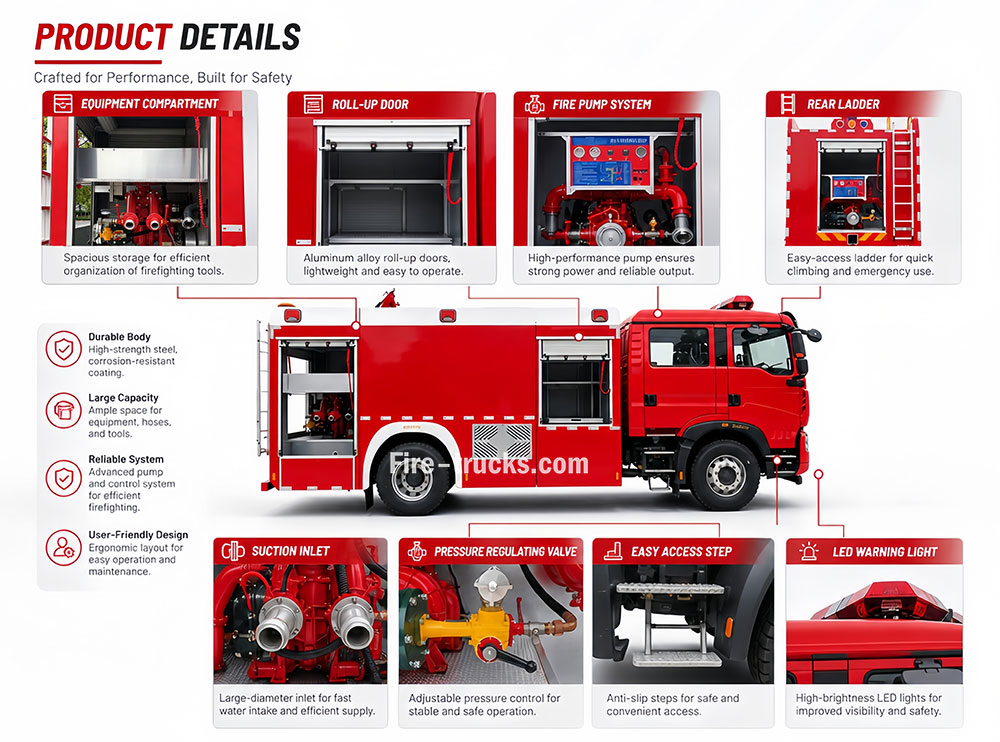

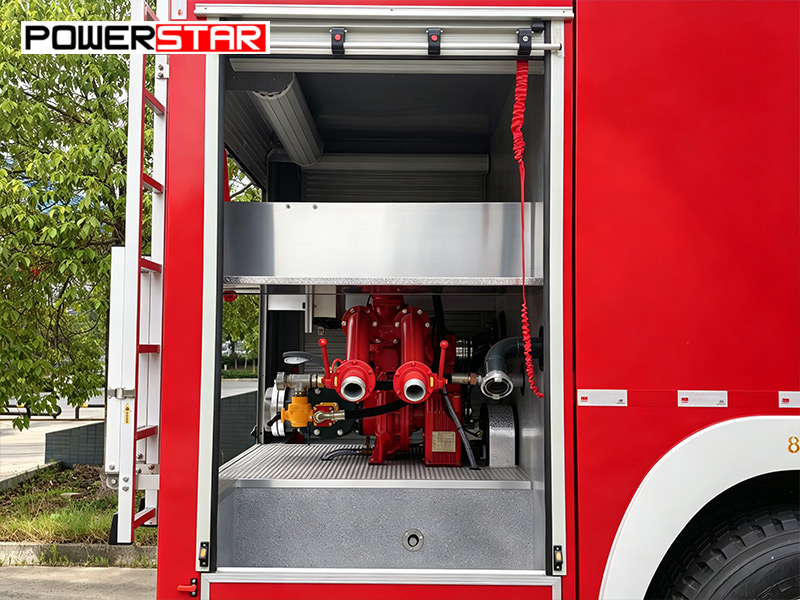

• Жабдық бөлмесі
Көліктің екі жағында орналасқан бұл бөлімдер жабдық сөрелерімен және сақтау науаларымен жабдықталған. Сөрелер өрт жеңдерін, сору түтіктерін және көбік оқпандарын ретпен сақтауға мүмкіндік береді. Сақтау науалары кілттер, балталар және ломдар сияқты құралдарға жылдам қол жеткізуді қамтамасыз етіп, құтқару тиімділігін арттырады.

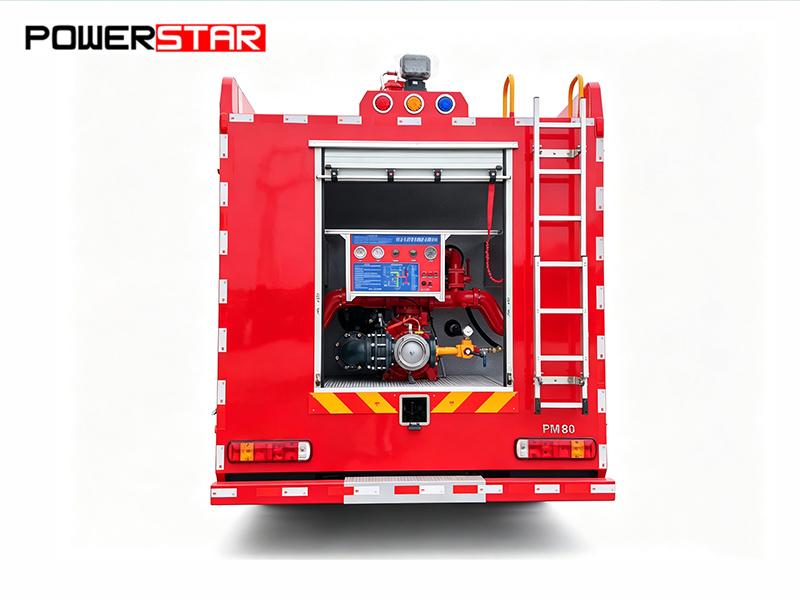

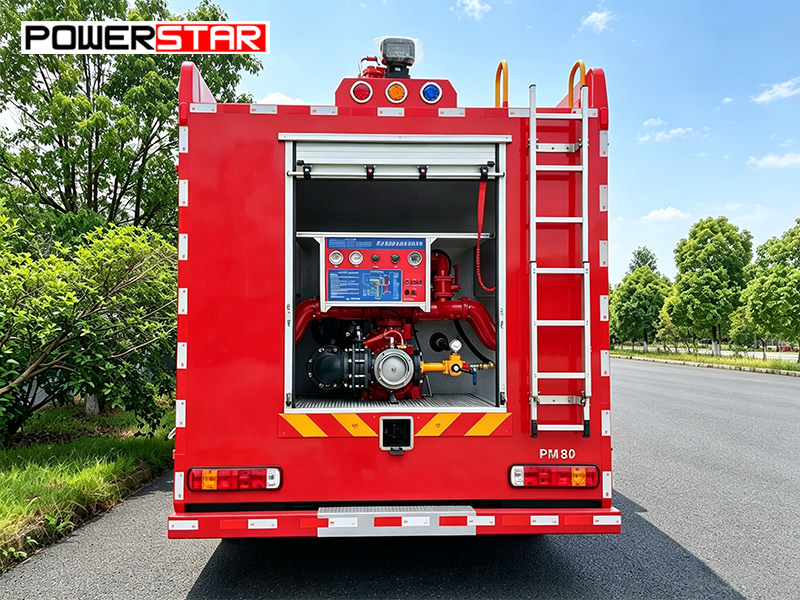

•Сорғы бөлмесі:CB10/60 өрт сорғысымен, басқару панелімен, қысым өлшегішпен, вакуум өлшегішпен және жарықтандыру жүйесімен жабдықталған. Керек-жарақтарға өрт жеңдері, сору жеңдері, жинағыштар, сүзгілер, өрт саптамалары, көбік оқпандары, сору жеңінің кілттері және редукторлар кіреді.

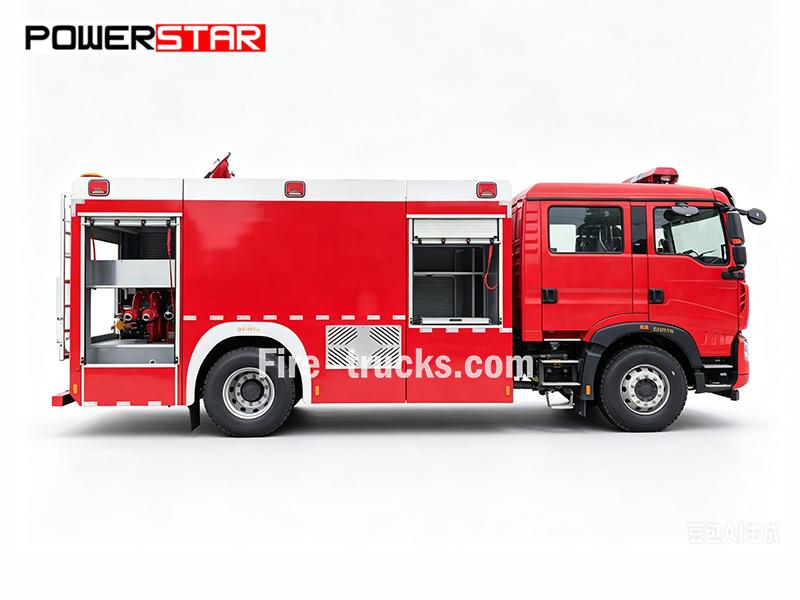

SINOTRUK HOWO TX көбік өрт сөндіру автоцистернасы артқы бөлікке орнатылған CB10/60-RS өрт сорғысымен және кабина төбесіне орнатылған PS60 мониторымен жабдықталған. Су багының сыйымдылығы 6 000 литр, көбік багының сыйымдылығы 2 000 литр, ол 350 HP MC07H.35-60 қозғалтқышымен жұмыс істейтін берік HOWO TX 4×2 шассиіне орнатылған. Стандартты жабдыққа өрт жеңдері, сору түтіктері, муфталар, көбік оқпаны және толық құралдар жинағы кіреді. Сондай-ақ автоматты көбік араластыруға арналған PH64 көбік мөлшерлегіші (3%-6% араластыру қатынасы, ең жоғары шығын 64 л/с) орнатылған. Толық сипаттамалар төменде берілген:


» Ⅶ.Қолдану сценарийлері:
