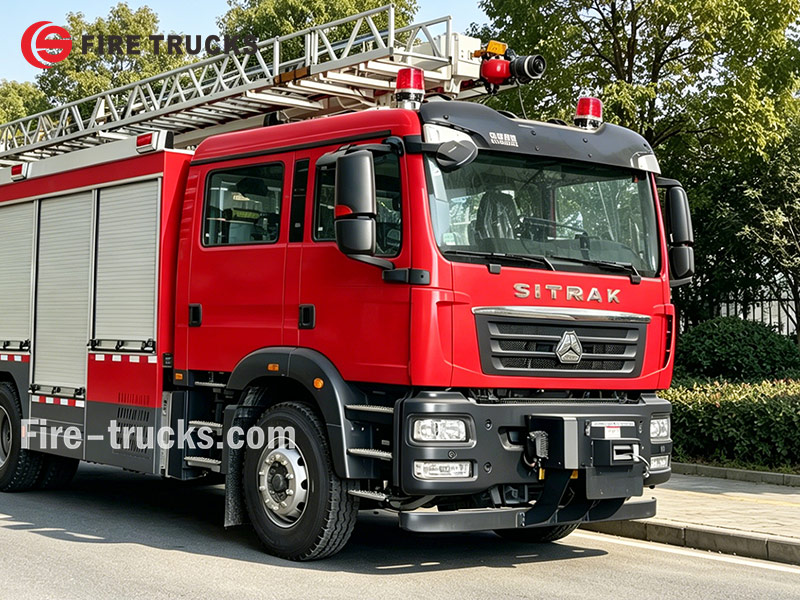

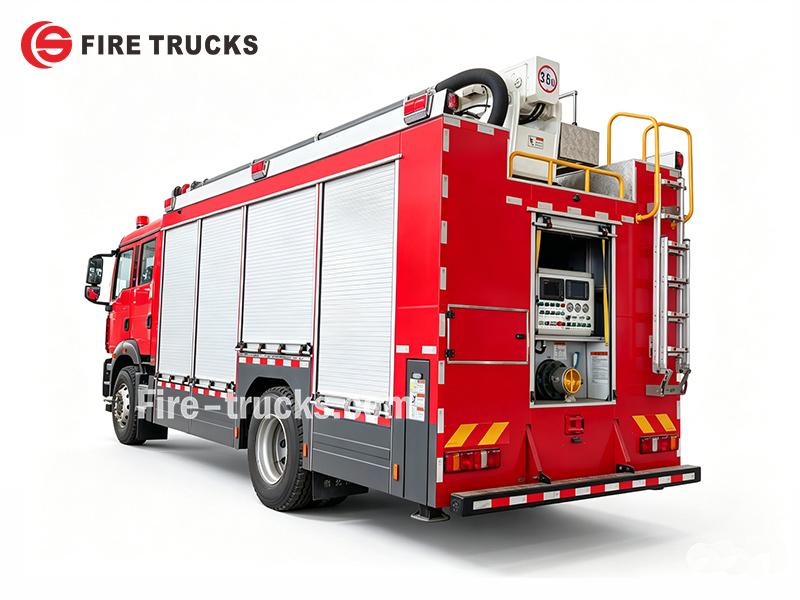

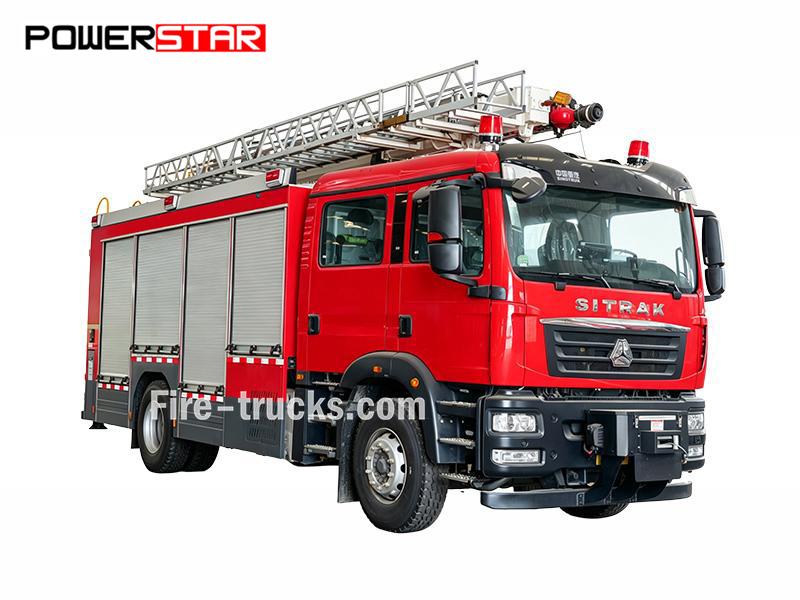

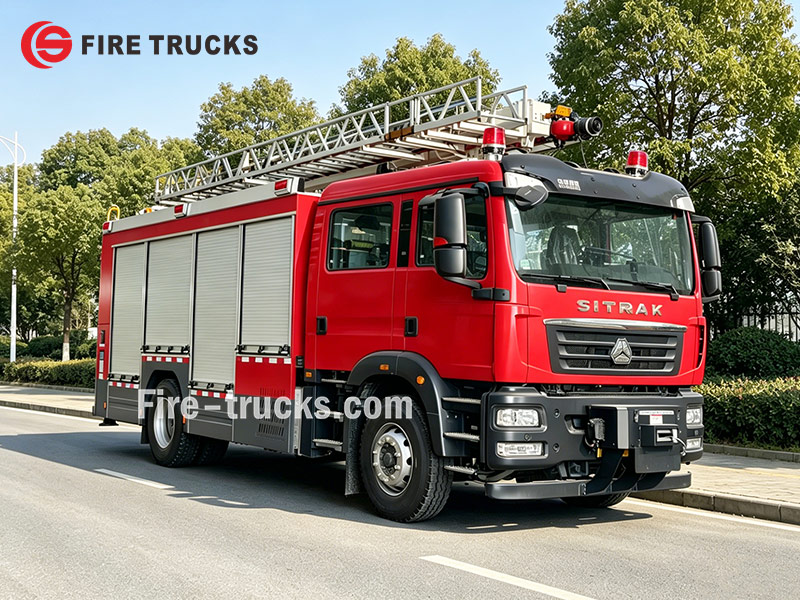

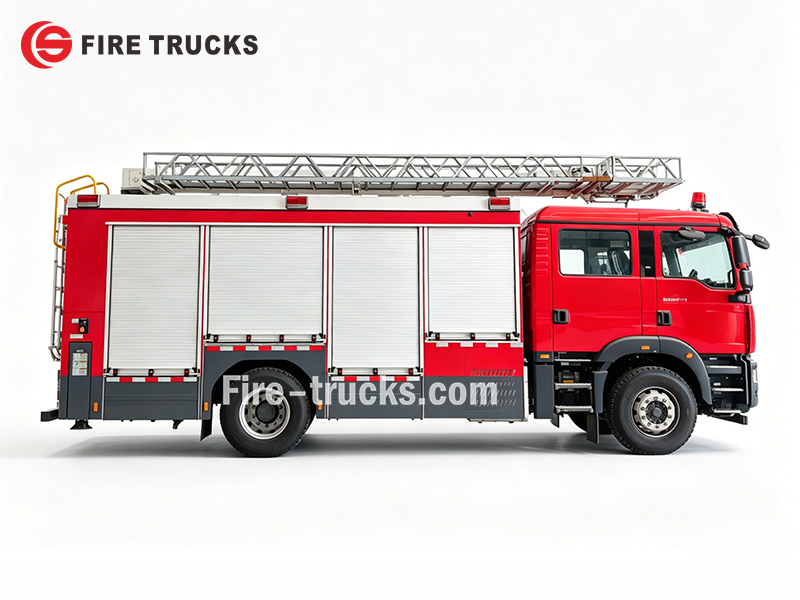

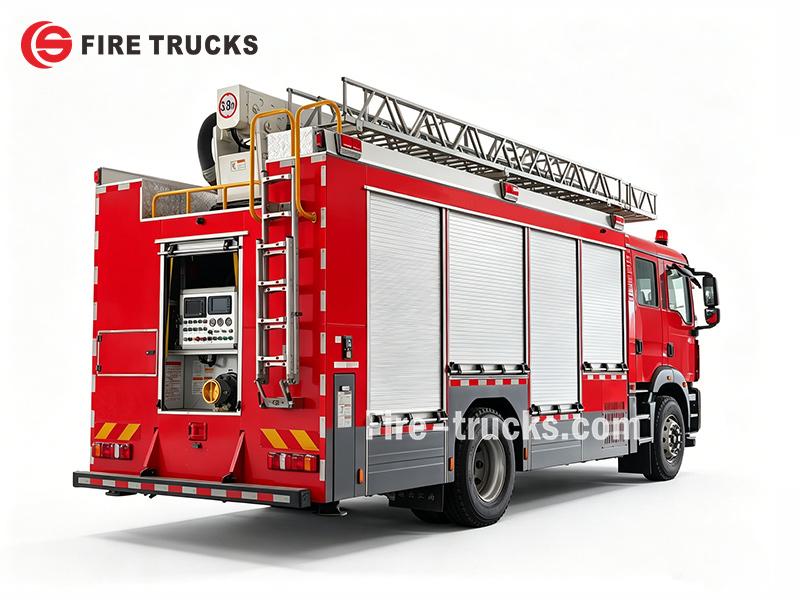

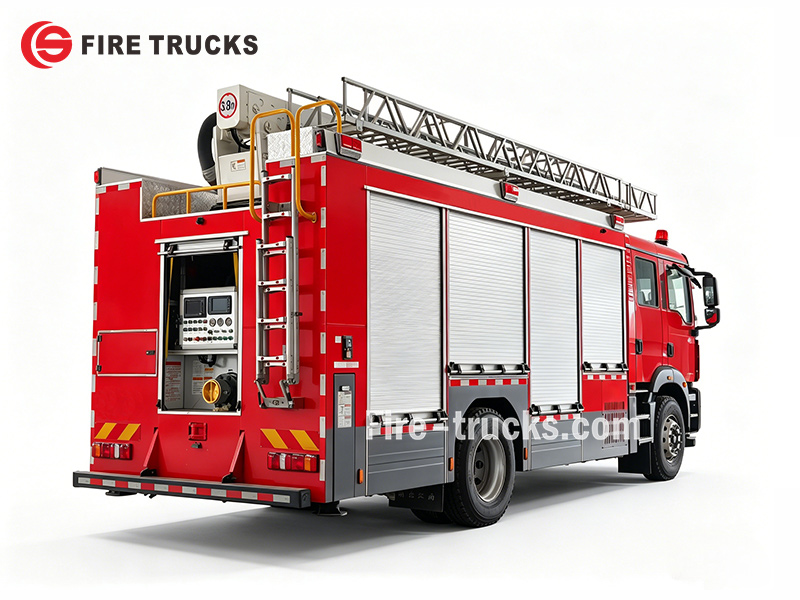

SITRAK HOWO 18 м әуе сатысы бар өрт сөндіру көлігі 350 ат күшімен есептелген MC07H.35-60 қозғалтқышымен жабдықталған, 4×2 шасси негізінде жасалған. Алдыңғы бөлігінде 75 кН тарту қабілеті бар жүкшығыр жеңіл көліктерді сүйреп шығару немесе үйінділерді тазалау жұмыстарын атқарады. Артқы бөлімінде 60 л/с CB10/60 өрт сорғысы және төбеге орнатылған PS60 лафеттік оқпаны бар 18 м телескопиялық саты жүйесі орналасқан. Жабдық корпусы екі жағындағы шиыршықты алюминий жапқыштармен, LED жарықтандырумен және оңай қол жеткізуге арналған жиналмалы баспалдақтармен жабдықталған. Саты жүйесі 18 м жұмыс биіктігіне жетеді және өрт сөндіру мен құтқару операцияларына көліктің өз гидравликалық жүйесі арқылы іске қосылады.
Жүк машинасының шассиі:
SINOTRUK HOWO 4x2Жұмыс қуаты:
5600L water + 2000L foam (7600L total)Қозғалтқыш қуаты:
350 HP (257 kW) / MC07H.35-60Өрт сорғышы:
CB10/60Сорғы ағыны:
60 L/sЖұмыс қысымы:
1.0 MPaӨрт мониторы:
PS60Ағынды бақылау:
60 L/sМонитор диапазоны:
Water ≥60 m , Foam ≥55 m:
18 mSITRAK HOWO 18 м әуе баспалдағы көбікті өрт сөндіру көлігі 350HP MC07H.35-60 қозғалтқышы бар 4×2 шассиге орнатылған. Бұл көбікті өрт сөндіру баспалдақты көлігіалдыңғы лебедкамен және 18 м телескопиялық баспалдақпен жабдықталған. CB10/60 сорғысы (60 л/с) және төбеге орнатылған PS60 лафеттік оқпаны (60 л/с, су ағыны ≥60 м, көбік ағыны ≥55 м) өртті сөндіруге арналған. Стандартты жабдыққа орамалы алюминий есіктер, LED шамдар, жиналмалы баспалдақтар және толық өрт сөндіру жеңдері мен саптамалары кіреді — орта қабатты ғимараттардағы өрттер мен әуеден құтқару жұмыстары үшін сенімді таңдау.

| Негізгі элементтер |
SITRAK HOWO 18 м баспалдақты көлігінің техникалық параметрлері |
|
Лебедка жүйесі |
|
|
Жетек түрі |
Электрлік басқару |
|
Максималды тарту күші |
≥7000 кг |
|
Болат арқанның диаметрі |
≥11,5 мм |
|
Болат арқанның ұзындығы |
≥36 м |
|
Орнату |
Көліктің алдыңғы бөлігінде, 4 тіреуішпен |
|
Жабдық қорабы |
|
|
Материал |
Тотыққан алюминий жақтауы мен қақпағы; қалқанды және профильді құрылым |
|
Роликті жапқыш |
Әр жағында 3 дана, құлыпталатын, байланыстырылған LED жолақтарымен |
|
Шатыр қоршауы |
Біріктірілген алюминий экструзиялық профиль; сыртқы жарқыл шамдары, ішкі LED жолақтар |
|
Жиналмалы баспалдақ |
Алюминий экструзиялық профиль, сырғанауға қарсы, жүктеме ≥150 кг, қосарлы құлыптау |
|

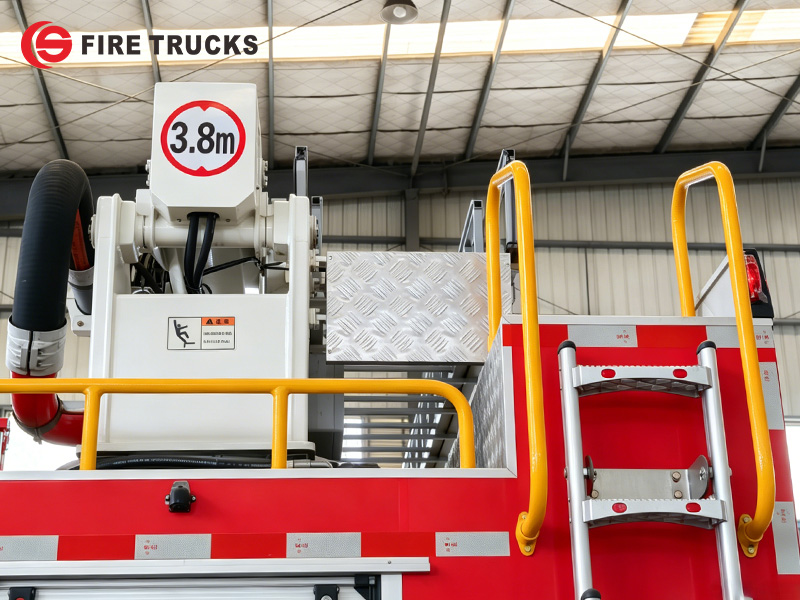

Артқы баспалдақ |
Шатырға шығуға арналған оң жақтағы алюминий баспалдақ |
|
Діңгек жарықтандыру жүйесі |
|
|
Генератор |
≥15 кВА, 50 Гц, 220В/380В, электрлік іске қосу, бензинді, V-тәрізді екі цилиндрлі |
|
Діңгек |
Алюминий қорытпасы, максималды биіктігі ≥8 м |
|
Жарықтандыру |
4×500 Вт LED |
|
Айналу |
Көлденең ≥420°, еңкею ≥420° |
|
Басқару |
Панель + сымды (5 м) + сымсыз (≥50 м), бір түймемен автоматты қалпына келтіру |
| Позиция | Жабдық қорабының алдыңғы жағы |
| Дезактивациялау жүйесі | |
| Негізгі жабдық | Мобильді жоғары қысымды тазалағыш, ыстық су арқылы дезактивациялау құрылғысы, ағын жылдамдығы ≥10 л/мин |
| Жүйе компоненттері | Әрқайсысы келесі бір жиынтықтан тұрады: қоғамдық дезактивациялау шатыры, қолмен басқарылатын диафрагмалық сорғы, электр үрлегіш/ауа сорғысы, дезактивациялау ағынды су сорғысы, мобильді жоғары қысымды тазалағыш, жоғары қысымды ыстық су тазалағыш, жылы ауа генераторы (температураны басқару жүйесімен), дезактивациялау ерітіндісін араластыру багы, су сақтау қапшығы, ластануды жинау қапшығы, майдан қорғайтын қаптама, сіңіргіш төсем, улы заттарды герметикалық жабу бөшкесі |

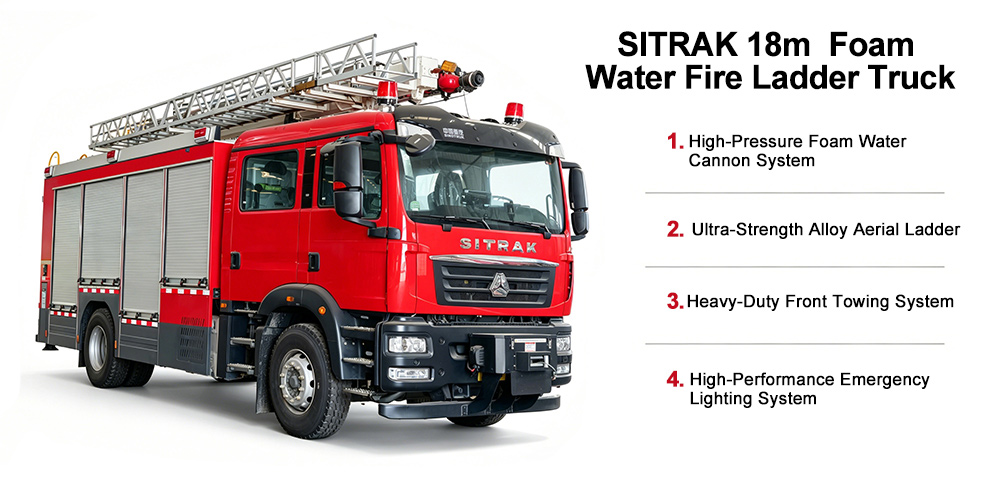

»Ⅰ. Негізгі ерекшеліктері:
★MC07H.35-60 қозғалтқышы, әуеден өрт сөндіру және орта қабатты ғимараттардағы құтқару операцияларына арналған 350 а.к.

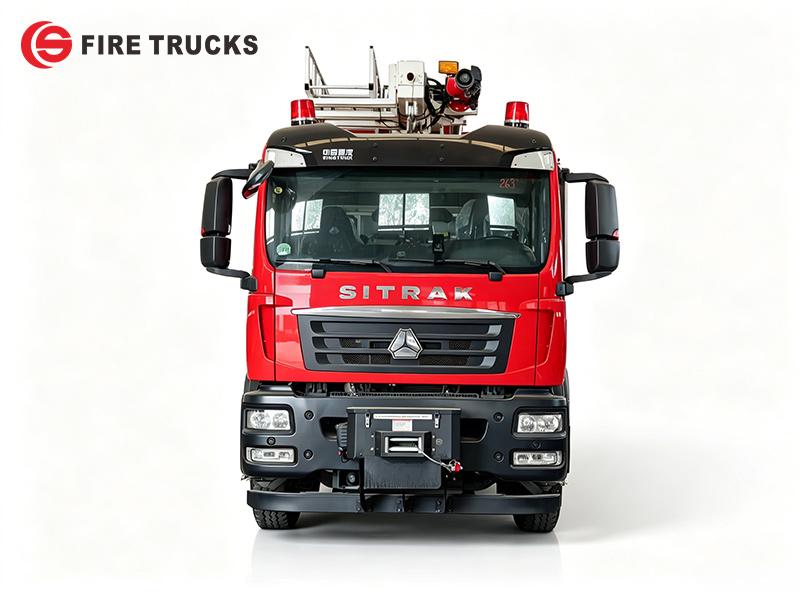

★Алдыңғы лебедкасы (75 кН) және биіктікке қол жеткізуге арналған 18 м телескопиялық баспалдақ жүйесі бар SITRAK 4×2 шассиі
★ CB10/60 өрт сорғысы (60 л/с) + PS60 төбелік лафеттік оқпаны (60 л/с, су ≥60 м, көбік ≥55 м) өртті сөндіруге арналған
★ B класты өрттерді сөндіруге арналған жеңдер, саптамалар, көбік пистолеті және негізгі құралдар жиынтығын қамтитын толық өрт сөндіру жабдығы
»Ⅱ. Өнім параметрлері:
| SITRAK HOWO 18 м өрт сөндіру автосатысы | |||
| Жалпы | Жұмыс сыйымдылығы | 5600 л су + 2000 л көбік | |
| Жүк көлігі шассиі | SITRAK HOWO 4x2 | ||
| Қозғалтқыш қуаты | 350 а.к. (257 кВт) / MC07H.35-60 | ||
| Өрт сорғысы | CB10/60 | ||
| Өрт лафеттік оқпаны | PS60 | ||
| Максималды жылдамдық | 110 км/сағ | ||
| Жалпы өлшемдері Ұ*Е*Б | 9190*2540*3770 мм | ||
| Толық көлік салмағы | 18800 кг | ||
| Бос салмағы | 14750 кг | ||
| Қозғалтқыш | Қозғалтқыш моделі | MC07H.35-60 | |
| Жанармай түрі | Дизель | ||
| Қуат | 350 HP(257KW) | ||
| Шығарындылар стандарты | Euro 6 | ||
| Қозғалтқыштың жұмыс көлемі | 7360 ml | ||
| Қозғалтқыш түрі | 6 цилиндрлі қатарлы, сумен салқындатылатын, турбокомпрессорлы дизельді қозғалтқыш, аралық салқындатқышы бар | ||
| Шасси | Жетек түрі | 4x2 | |
| Дөңгелек базасы | 4700 mm | ||
| Шина | 315/80R22.5 | ||
| Шина саны | 6 шина және 1 қосалқы шина | ||
| Өрт сорғысы | Модель | CB10/60 | |
| Өнімділік | 60L/s | ||
| Қысым | 1MPa | ||
| Максималды жұмыс қысымы | 1.251MPa | ||
| Кірістегі максималды рұқсат етілген қысым | 0.4MPa | ||
| Максималды сору биіктігі | 3m | ||
| Номиналды айналу жылдамдығы | 3916±50r/min | ||
| Беріліс қатынасы | 1:1.4 | ||
| Суды бұру уақыты | ≤50s | ||
| Өрт оқпаны | Модель | PS60 | |
| Ағын | 60L/s | ||
| Номиналды жұмыс қысымы | 0.8MPa | ||
| Максималды жұмыс қысымы | 1.2MPa | ||
| Қашықтық | Су | ≥60м | |
| Көбік | ≥55м | ||
| Тік бұрылу | - 35~+70° | ||
| Көлденең бұрылу | 0~360° | ||
| Баспалдақ жүйесі | Максималды жұмыс биіктігі | 18 м | |
| Құрылымы | Телескопиялық баспалдағы бар екі қатарлы біріктірілген кабина | ||
| Қолданылуы | Орта қабатты ғимараттардағы өрт сөндіру, әуеден құтқару операциялары | ||
| Стандартты конфигурация | Барлық стандартты керек-жарақтар: Өрт сөндіру түтігі, сүзгі, жалғастырғыш, кілт, су/көбік пистолеті, негізгі құралдар жинағы, ағылшын тіліндегі нұсқаулық…… | ||

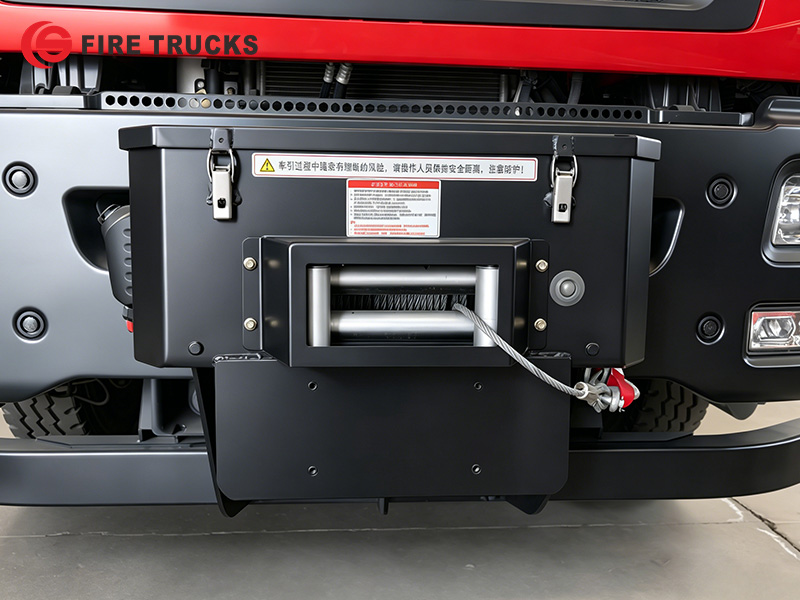

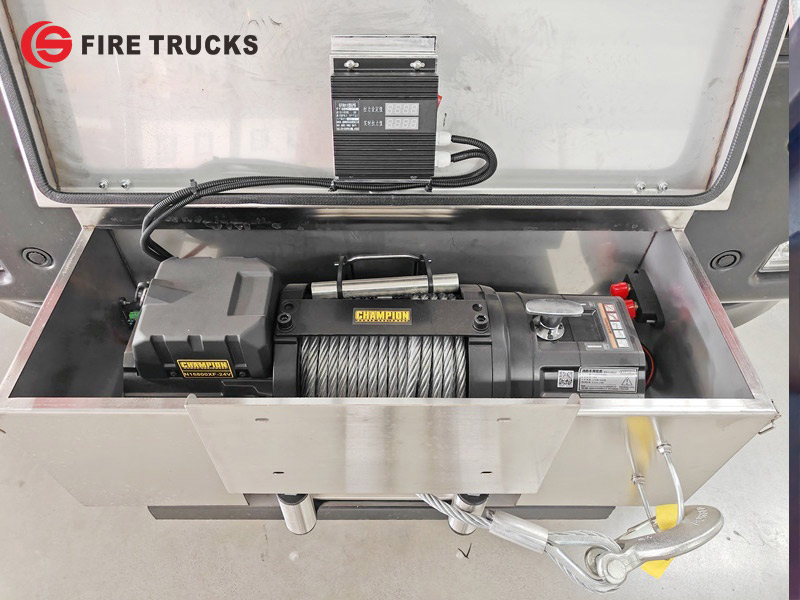

»Ⅲ.Алдыңғы сүйреу лебедкасы жүйесі:
★Алдыңғы бөлікке орнатылған сүйреу лебедкасы, максималды тарту күші 75 кН, 38м × φ13мм болат арқан, күрделі жер бедері үшін 8° тік бұрыш және 5° көлденең бұрыш
★12V/24V тұрақты ток қуаты, 430:1 екі сатылы планетарлық беріліс төмендеткіші (цилиндрлік беріліс + планетарлық беріліс), ауыр жүктемелердегі сенімділікке арналған жоғары берік ұнтақты металлургиялық берілістер
★Сенімді тежеу жүйесі бар тізбектей қоздырылатын қозғалтқыш жетегі және муфта арқылы арқанды қолмен босату — оңай пайдалану және қауіпсіз басқару

| Сүйреу қуаты: | 16800 фунт (7938 кг) |
| Қозғалтқыш: | 5.4 кВт/7.1 а.к. (12В);6.0 кВт/7.9 а.к. (24В) |
| Төмендету қатынасы: | 430:1 |
| Болат арқан өлшемі: | Φ15/32"*87'(Φ12мм*26.5м) |
| Барабан өлшемі: | Φ3.5"*8.6"(Φ89мм*219мм) |
| Жалпы өлшемі: | 24.4"*8.4"*11.4"(620мм*214мм*290мм) |
| Орнату өлшемі: | 10"*4.5"(254мм*114.3мм) |
| Құрғақ салмағы: | 147.7 фунт (67кг) |

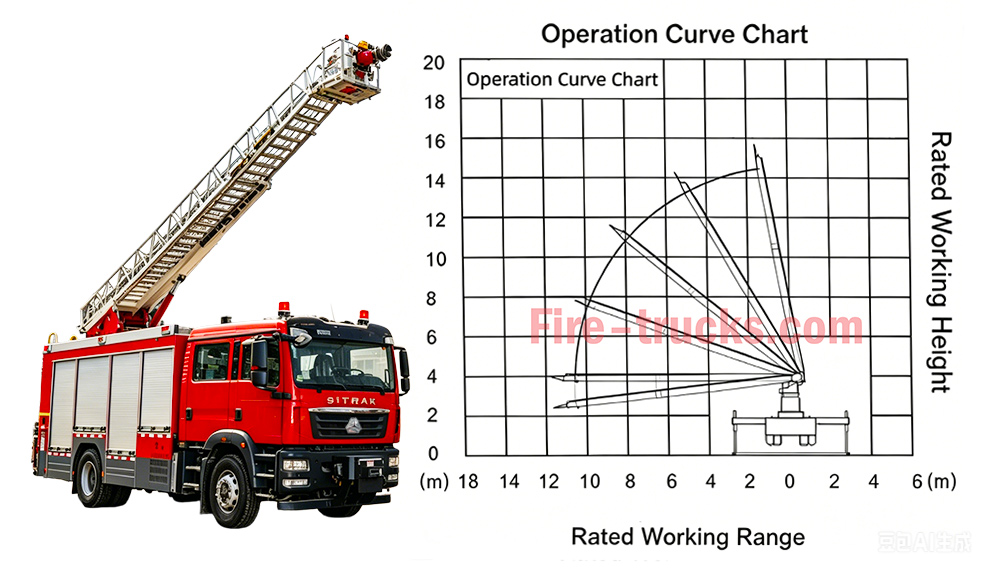

»Ⅳ.Әуе баспалдақ жүйесі :
★ Максималды жұмыс биіктігі 18 метр болатын 18 м телескопиялық баспалдақ жүйесі, жоғары беріктікті болаттан жасалған, жоғары қаттылық пен қауіпсіз биіктіктегі қолжетімділікті қамтамасыз етеді.
★ Баспалдақ ұшына 60 л/с ағын беретін PS60 лафеттік оқпан орнатылған, су шашу қашықтығы ≥60 м және көбік шашу қашықтығы ≥55 м, биіктіктегі өрт сөндіру жұмыстарына арналған.
★ Үздіксіз 360° айналмалы платформа бұрылуы икемді орналастыруға мүмкіндік береді; баспалдақты гидравликалық басқару арқылы бірқалыпты көтеруге, түсіруге және ұзартуға болады.
★ Баспалдақ қозғалысының уақыты гидравликалық енгізуге жауап береді; төтенше жағдайларда пайдалану үшін қолмен басқару мүмкіндіктерімен жабдықталған.
★ Біріктірілген қауіпсіздік қорғаныстары: артық жүктеме туралы ескерту, еңкеюді тоқтату, соқтығысуды болдырмау және биіктікте тұрақты жұмыс істеуге арналған тіреуіш блокировкасы.

» Ⅴ.Өрт сорғы жүйесі :
Өрт сорғысы:

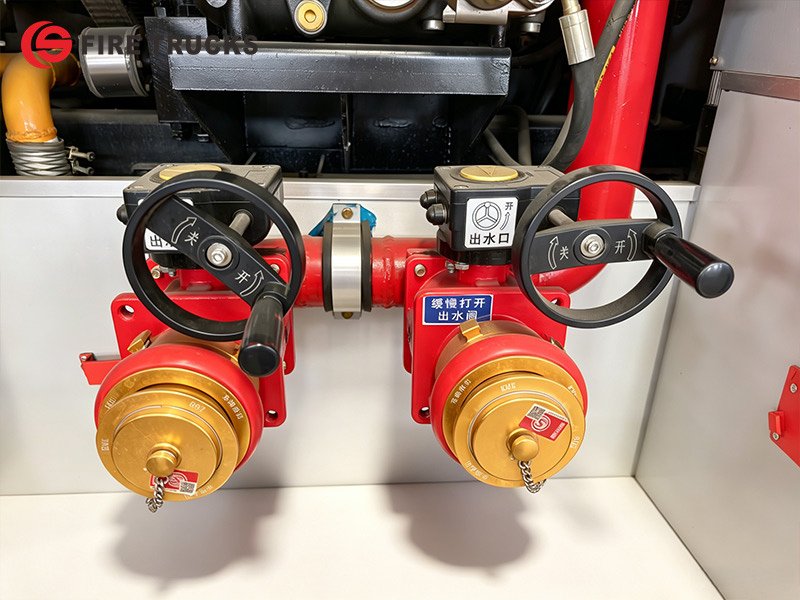

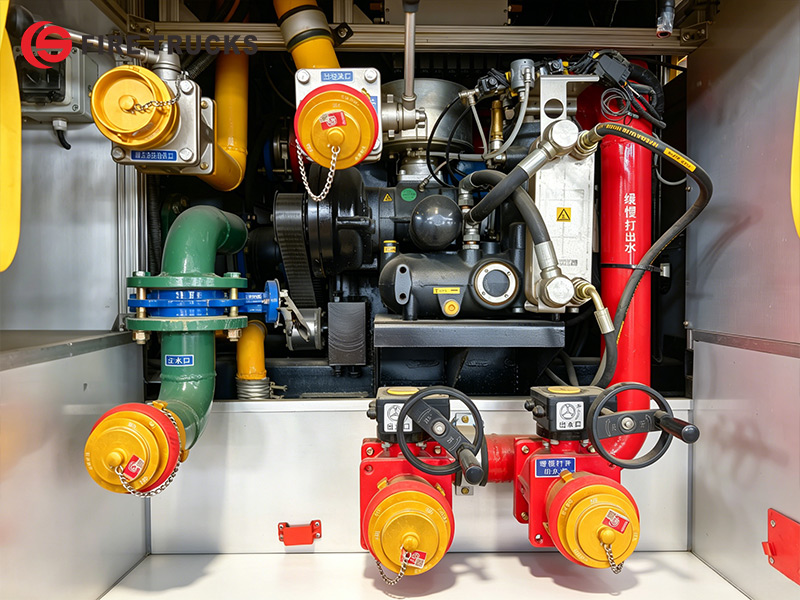

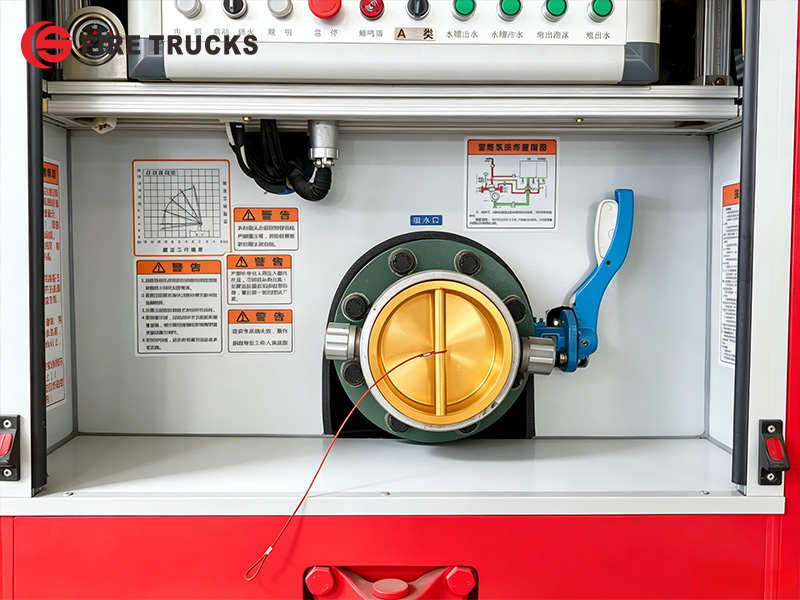

Артқы сорғы бөлімінде номиналды шығыны 60 л/с және қысымы 1.0 МПа болатын CB10/60 өрт сорғысы орнатылған. Бұл сорғы сенімді жұмыс істеуге арналған, өрт сөндіру жеңдері мен лафеттік оқпандардың ұзақ қашықтыққа су немесе көбікты тиімді жеткізуін қамтамасыз ету үшін тұрақты су қысымын береді.

|
Өрт сорғысының моделі |
Шығын |
Қысым |
Максималды жұмыс қысымы |
Максималды рұқсат етілген кіріс қысымы |
|
CB10/60 |
60л/с |
1.0МПа |
1.251 МПа |
0.4MPa |

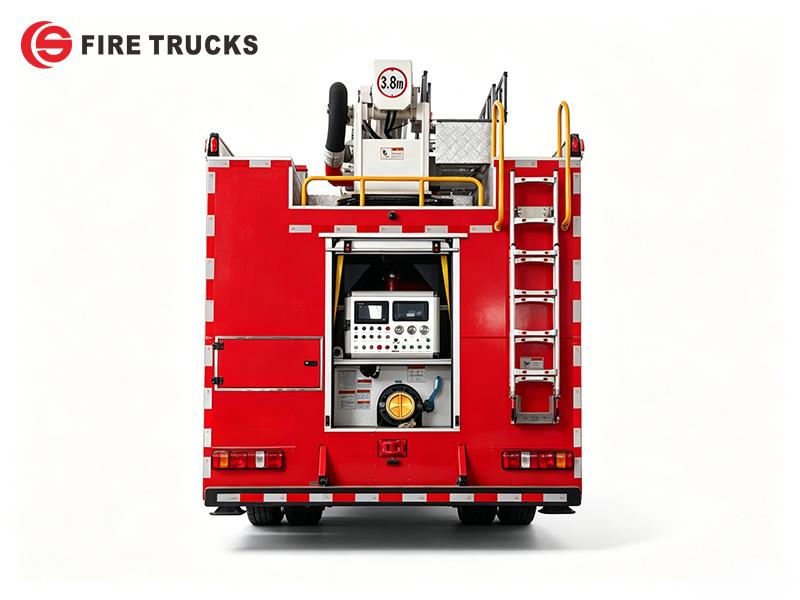

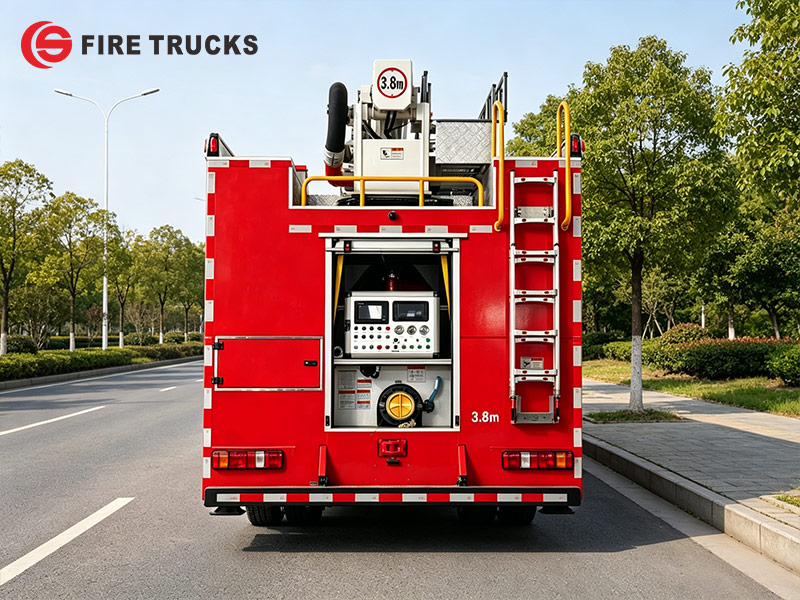

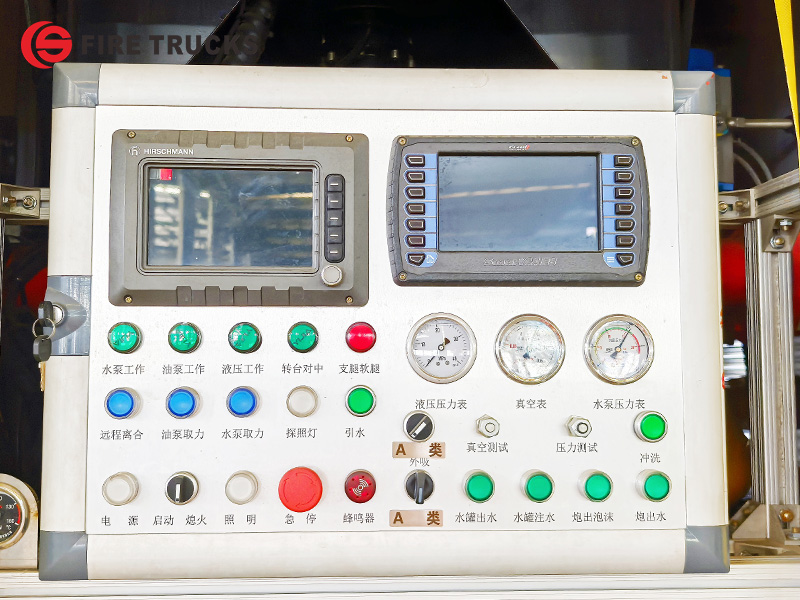

Пайдалану нұсқаулығын, цистерна құбырларының сызбасын, қысым өлшегішті, су деңгейі өлшегішін, көбік деңгейі өлшегішін, апаттық тоқтату тетігін, PTO басқаруын, негізгі қуат қосқышын, сорғы басқару элементтерін, баспалдақ басқару элементтерін және бөлім жарықтандырғышын қамтиды. Барлық басқару элементтері оңай пайдалану үшін анық белгіленген.

» Ⅵ.Өрт сөндіру мониторы жүйесі :

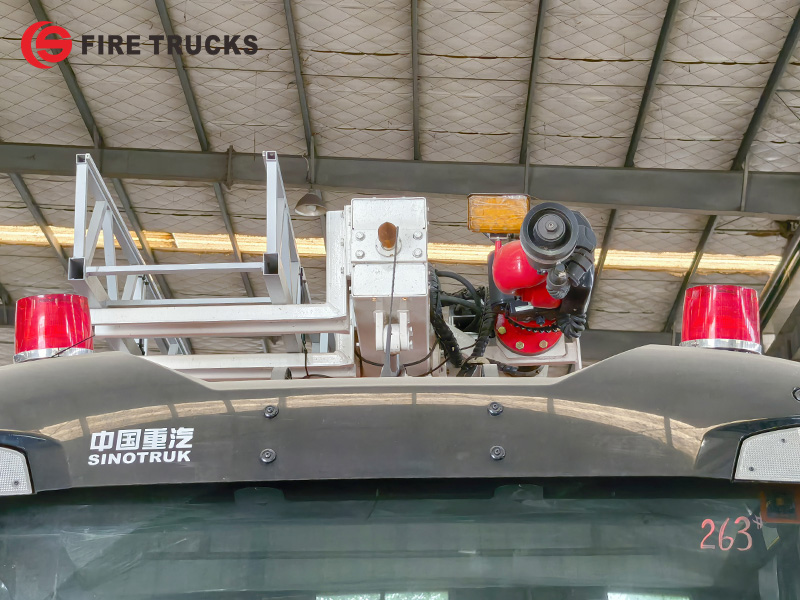

PS60 өрт сөндіру мониторы баспалдақ ұшына орнатылған. Ол су ағынының 60 л/с жылдамдығын қамтамасыз етеді, су ату қашықтығы ≥60 м, ал көбік ату қашықтығы ≥55 м. Монитор биіктікте өрт сөндіру жұмыстарын икемді орындау үшін тік ағын және бүрку режимдерін қолдайды.

| Өрт сөндіру мониторының моделі | Ағын | Қашықтық | Номиналды қысым | Тік бұрылу | Көлденең бұрылу |
| PS60 | 60L/s | Су≥60м Көбік ≥55 м | 1.0MPa | -35°~+70° |
0~360° |
»Ⅶ.Өрт сөндіру жабдығы :

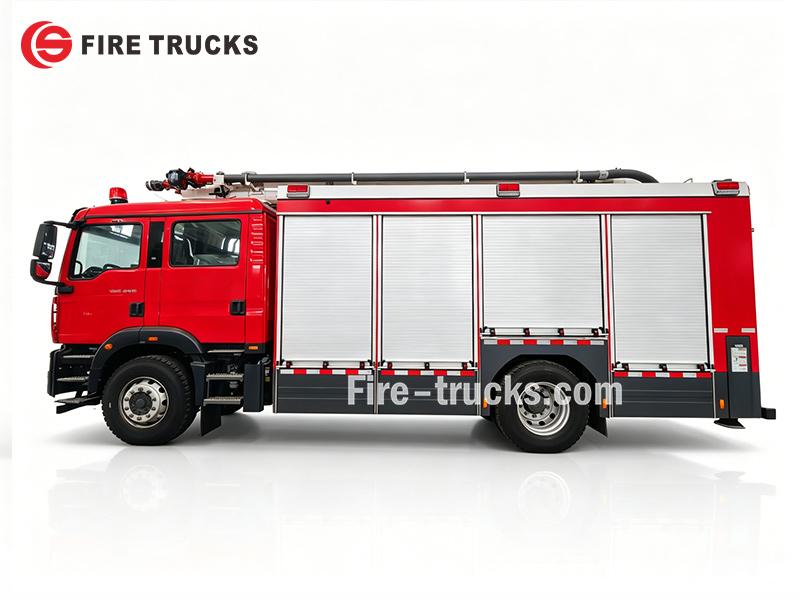

• Жабдық бөлімі
Көліктің екі жағында орналасқан бұл бөлімдер жабдық сөрелерімен және сақтау науаларымен жабдықталған. Сөрелер өрт жеңдерін, сорғыш түтіктерді және көбік оқпандарын реттелген түрде сақтауға мүмкіндік береді. Сақтау науалары кілттер, балталар және ломдар сияқты құралдарға жылдам қол жеткізуді қамтамасыз етіп, құтқару тиімділігін арттырады.

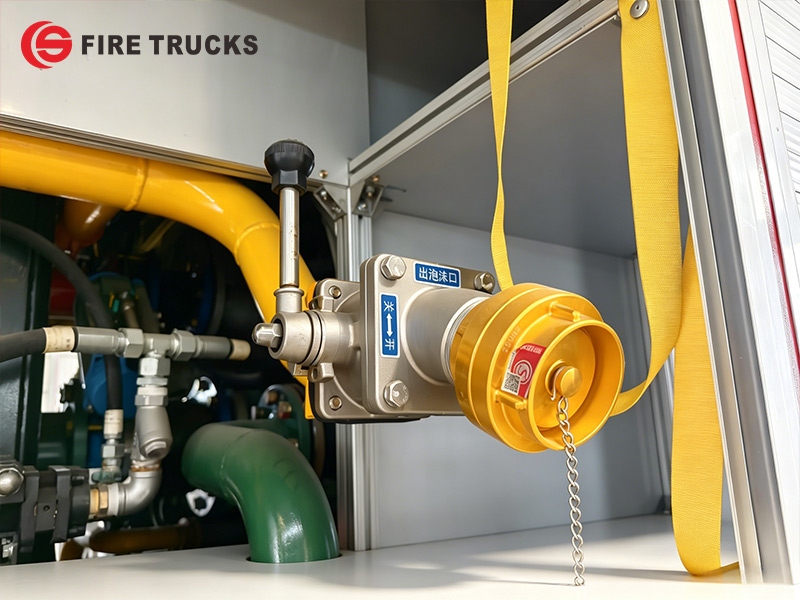

•Сорғы бөлімі:Өрт жеңдерімен, су жинағыштармен, сүзгілермен, өрт саптамаларымен, көбік оқпандарымен, сорғыш жең кілттерімен, редукторлармен және т.б. жабдықталған.

SITRAK HOWO 18 м әуе баспалдақты өрт сөндіру көлігі артқы бөлікке орнатылған CB10/60 өрт сорғысымен және баспалдақ ұшына орнатылған PS60 мониторымен жабдықталған. Су цистернасының сыйымдылығы 5 600 литр, ал көбік цистернасының сыйымдылығы 2 000 литр. Көлік 350 HP MC07H.35-60 қозғалтқышымен жабдықталған берік SITRAK 4×2 шассиіне негізделген. Стандартты жабдыққа өрт жеңдері, сорғыш түтіктер, жалғастырғыштар, көбік оқпаны және толық құралдар жиынтығы кіреді. Толық сипаттамалар төменде берілген:


»Ⅷ.Қолдану сценарийлері :
