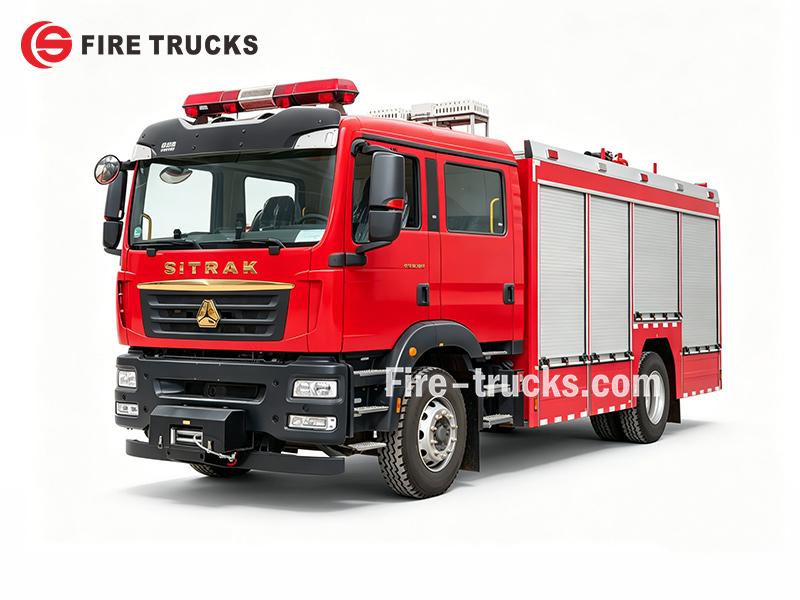

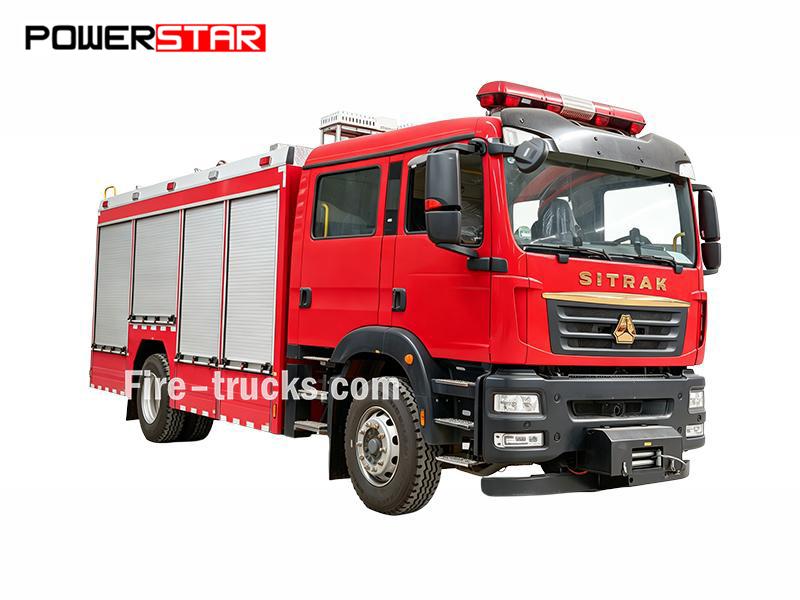

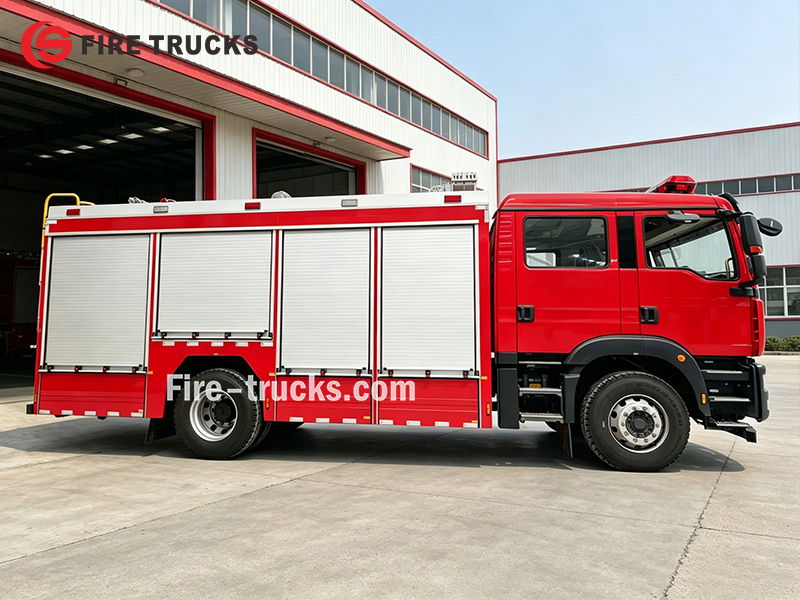

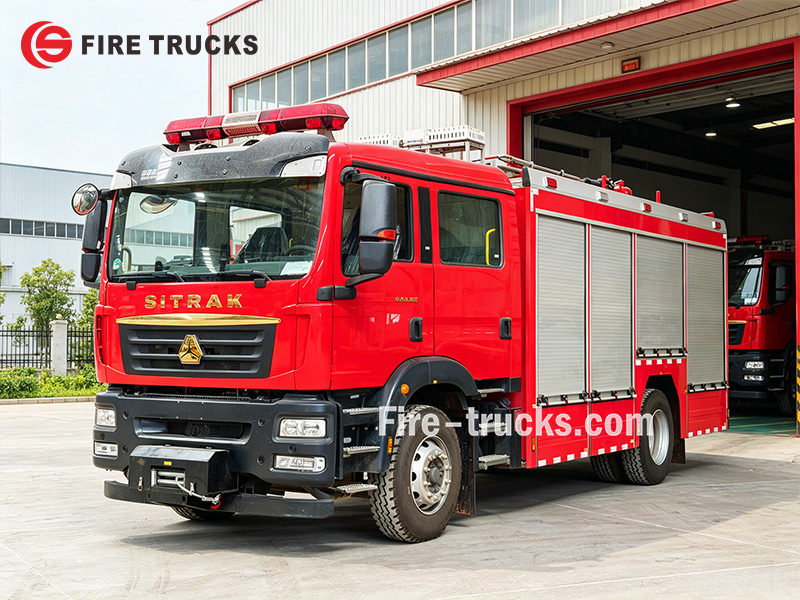

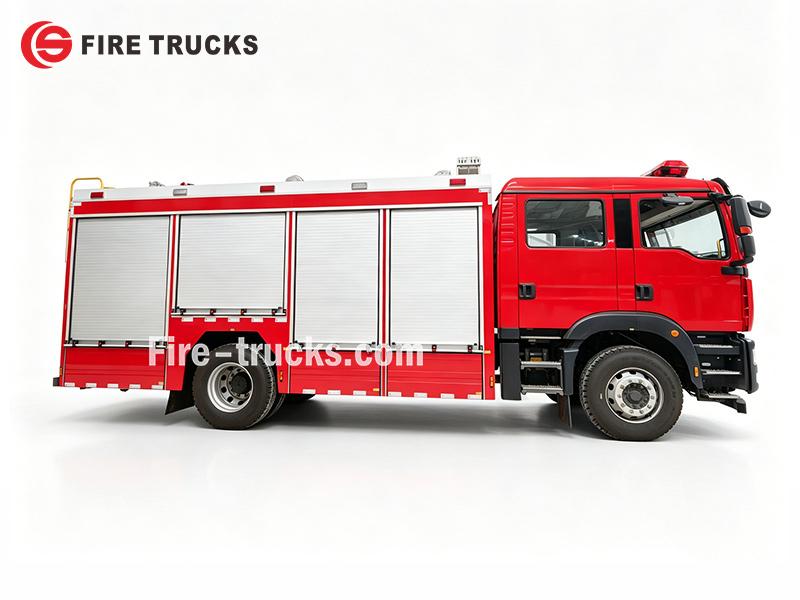

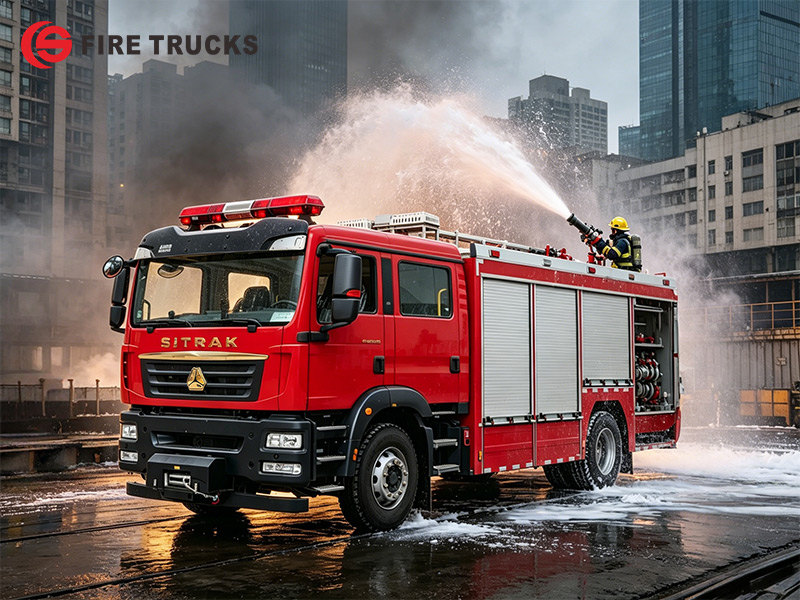

Түнгі жарықтандыруы бар SITRAK 4x2 350HP көбік-су құтқару көлігі 4×2 шассиіндегі 350 HP MC07H.35-61 қозғалтқышымен жабдықталған. Оның құрамында 7000 кг алдыңғы шығыр, 4500 л су багы, 1600 л көбік багы, CB10/60 сорғысы (60 л/с) және PLDK8/48 лафеттік оқпаны (48 л/с, су ≥70 м, көбік ≥60 м) бар. 2×1000 Вт LED шамдары бар 8 м діңгек және 15 кВА генератор түнгі жұмыстарды қамтамасыз етеді.
Жүк машинасының шассиі:
SINOTRUK HOWO 4x2Жұмыс қуаты:
4500L water + 1600L foam (6100L total)Қозғалтқыш қуаты:
350 HP (257 kW) / MC07H.35-61Өрт сорғышы:
CB10/60Сорғы ағыны:
60 L/sЖұмыс қысымы:
1.0 MPaӨрт мониторы:
PLDK8/48Ағынды бақылау:
48 L/sМонитор диапазоны:
Water ≥70 m , Foam ≥60 mЕскерту:
8m mast lighting (2×1000W LED)Түнгі жарықтандыруы бар Dubai SITRAK көбік-сулы құтқару көлігі 350HP MC07H.35-61 қозғалтқышы бар 4×2 шассиге негізделген. Бұл авариялық жарықтандыруы бар құтқару өрт сөндіру көлігіөрт сөндіру көлігі 7000 кг алдыңғы жүкшығырмен, 4500 л су багымен және 1600 л көбік багымен жабдықталған. CB10/60 сорғысы (60 л/с) және PLDK8/48 лафетті оқпаны (48 л/с, су ≥70 м, көбік ≥60 м) өртті сөндіру жұмыстарын атқарады. Стандартты жабдыққа шиыршықты алюминий есіктер, LED шамдар, жиналмалы басқыштар және 2×1000 Вт LED шамдары бар 8 м діңгекті жарықтандыру жүйесі кіреді — түнгі құтқару және өнеркәсіптік өрт сөндіру үшін сенімді таңдау.

| Негізгі тармақтар |
SITRAK авариялық жарықтандыруы бар құтқару өрт сөндіру көлігінің техникалық параметрлеріАвариялық жарықтандыруы бар құтқару өрт сөндіру көлігі |
|
Жүкшығыр жүйесі |
|
|
Жетек түрі |
Электрлік басқару |
|
Максималды тарту күші |
≥7000 кг |
|
Болат арқан диаметрі |
≥11,5 мм |
|
Болат арқан ұзындығы |
≥36 м |
|
Орнатылуы |
Көліктің алдыңғы бөлігінде, 4 тірекпен |
|
Жабдық қорабы |
|
|
Материал |
Тотықтырылған алюминий жақтауы және қақпағы; қалқанды және профильді құрылым |
|
Роликті жапқыш |
Әр жағында 3 дана, құлыпталатын, біріктірілген LED жолақтарымен |
|
Шатыр қорғанысы |
Біріктірілген алюминий экструзиялық профиль; сыртқы жыпылықтайтын шамдар, ішкі LED жолақтар |
|
Жиналмалы басқыш |
Алюминий экструзиялық профиль, сырғанамайтын, жүк көтергіштігі ≥150 кг, қос құлыптау жүйесі |
|

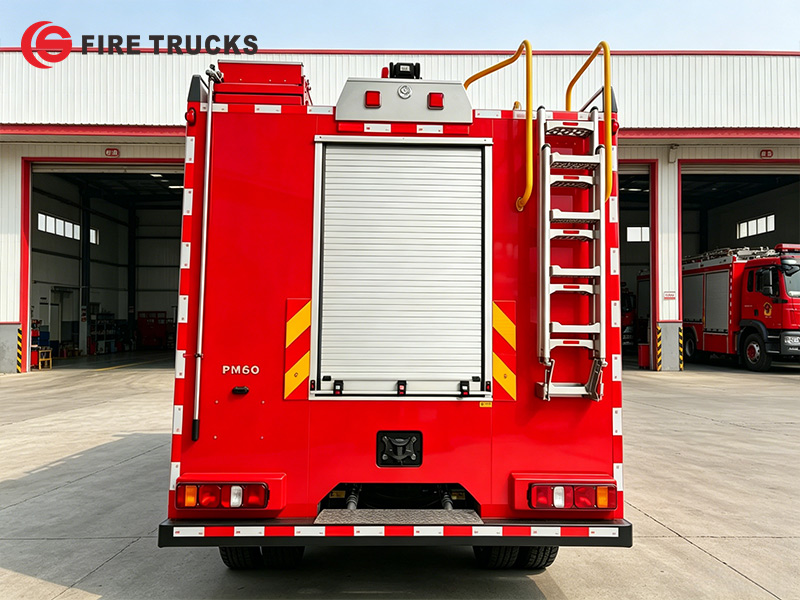

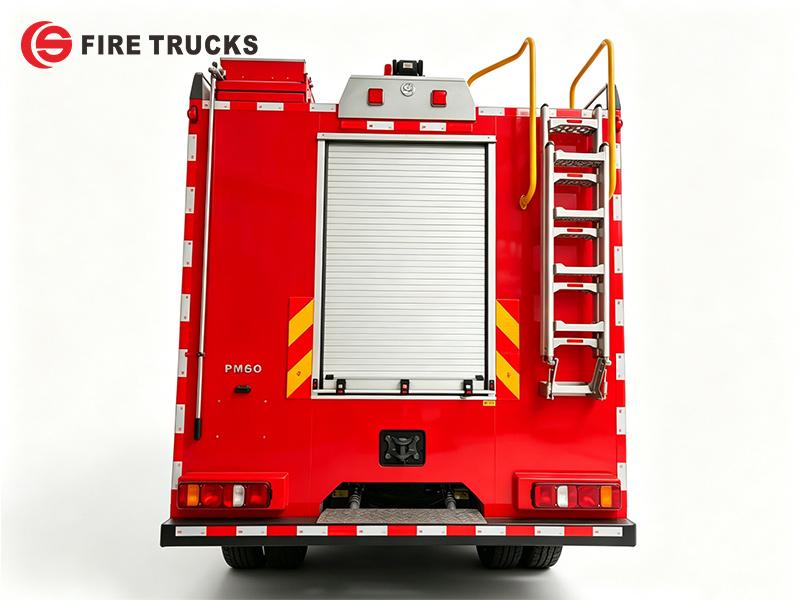

Артқы баспалдақ |
Шатырға шығуға арналған оң жақтағы алюминий баспалдақ |
|
Діңгекті жарықтандыру жүйесі |
|
|
Генератор |
≥15 кВА, 50 Гц, 220 В/380 В, электрлік іске қосу, бензинді, V-тәрізді екі цилиндрлі |
|
Діңгек |
Алюминий қорытпасы, максималды биіктігі ≥8 м |
|
Жарықтандыру |
4×500 Вт LED |
|
Айналу |
Көлденең ≥420°, еңкею ≥420° |
|
Басқару |
Панель + сымды (5 м) + сымсыз (≥50 м), бір пернемен автоматты қалпына келтіру |
| Орналасуы | Жабдық қорабының алдыңғы жағы |
| Залалсыздандыру жүйесі | |
| Негізгі жабдық | Жылжымалы жоғары қысымды тазартқыш, ыстық сумен залалсыздандыру құрылғысы, ағын жылдамдығы ≥10 л/мин |
| Жүйе компоненттері | Әрқайсысы мыналардың бір жиынтығын қамтиды: қоғамдық залалсыздандыру шатыры, қолмен басқарылатын диафрагмалы сорғы, электр үрлегіш/ауа сорғысы, залалсыздандыру ағынды су сорғысы, жылжымалы жоғары қысымды тазартқыш, жоғары қысымды ыстық су тазартқышы, жылы ауа генераторы (температураны басқарумен), залалсыздандыру ерітіндісін араластыру багы, су сақтайтын қап, ластануды жинау қапшығы, майдан қорғайтын қаптама, сіңіргіш төсем, улы заттарды герметикалы жабуға арналған бөшке |

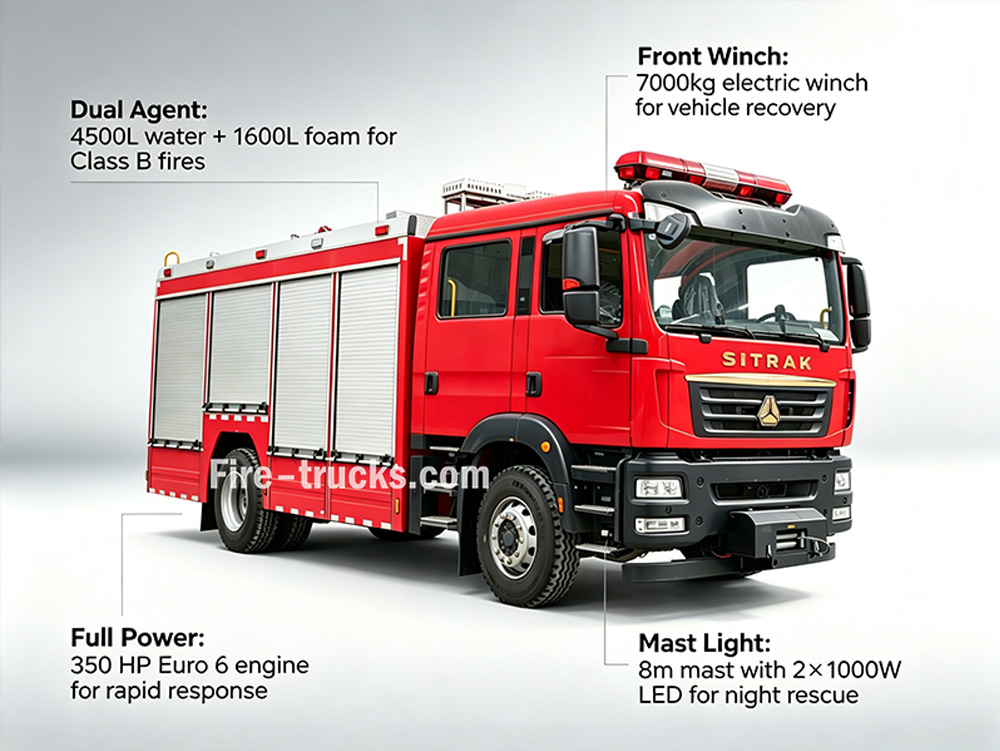

»Ⅰ. Негізгі ерекшеліктері:
★ MC07H.35-61 қозғалтқышы, түнгі құтқару және өнеркәсіптік өрт сөндіру операцияларына арналған 350 а.к.
★ Алдыңғы шығыршығы (7000 кг), 4500 л су багы және екі агентті сөндіру жүйесіне арналған 1600 л көбік багы бар SITRAK 4×2 шассиі
★ CB10/60 өрт сорғысы (60 л/с) + PLDK8/48 лафеттік оқпаны (48 л/с, су ≥70 м, көбік ≥60 м) өртті сөндіруге арналған
★ Түнгі жұмыстарға арналған 2×1000 Вт LED және 15 кВА генераторы бар 8 м діңгекті жарықтандыру жүйесі
★ B класты өрттерді сөндіруге арналған жеңдер, саптамалар, көбік пистолеті және негізгі құралдар жиынтығын қоса алғанда, толық өрт сөндіру жабдықтары
»Ⅱ. Өнім параметрлері:
| Dubai HOWO SITRAK авариялық жарықтандырулы құтқару өрт сөндіру көлігі | |||
| Жалпы | Жұмыс сыйымдылығы | 4500 л су + 1600 л көбік | |
| Жүк көлігі шассиі | SINOTRUK SITRAK 4x2 | ||
| Қозғалтқыш қуаты | 350 а.к. (257 кВт) / MC07H.35-61 | ||
| Өрт сорғысы | CB10/60 | ||
| Өрт лафеттік оқпаны | PLDK8/48 | ||
| Максималды жылдамдық | 100 км/сағ | ||
| Жалпы өлшемдері Ұ*Е*Б | 9200*2520*3600 мм | ||
| Көлік құралының толық массасы | 20100 кг | ||
| Жүксіз салмағы | 6480 кг | ||
| Қозғалтқыш | Қозғалтқыш моделі | MC07H.35-60 | |
| Жанармай түрі | Дизель | ||
| Қуат | 350 HP(257KW) | ||
| Шығарындылар стандарты | Euro 6 | ||
| Қозғалтқыш көлемі | 7360 мл | ||
| Қозғалтқыш түрі | 6 цилиндрлі қатарлы, сумен салқындатылатын, турбокомпрессорлы дизельді қозғалтқыш, аралық салқындатқышпен | ||
| Шасси | Жетек түрі | 4x2 | |
| Доңғалақ базасы | 4700 мм | ||
| Шина | 315/80R22.5 | ||
| Шина саны | 6 шина және 1 қосалқы шина | ||
| Өрт сөндіру сорғысы | Моделі | CB10/60 | |
| Ағын жылдамдығы | 60L/s | ||
| Қысым | 1MPa | ||
| Максималды жұмыс қысымы | 1.251MPa | ||
| Максималды рұқсат етілген кіріс қысымы | 0.4MPa | ||
| Максималды сору биіктігі | 3m | ||
| Номиналды жылдамдық | 3916±50r/min | ||
| Беріліс қатынасы | 1:1.4 | ||
| Суды бағыттау уақыты | ≤50s | ||
| Өрт оқпаны | Моделі | PLDK8/48 | |
| Ағын | 48L/s | ||
| Номиналды жұмыс қысымы | 0.8MPa | ||
| Максималды жұмыс қысымы | 1.2MPa | ||
| Қашықтық | Су | ≥70м | |
| Көбік | ≥60м | ||
| Тік бұрышты айналу | - 35~+70° | ||
| Көлденең айналу | 0~360° | ||
| Стандартты жинақтама | Барлық стандартты керек-жарақтар: өрт сөндіру түтігі, сүзгі, жалғағыш, кілт, су/көбік бүріккіші, негізгі құралдар жиынтығы, ағылшын тіліндегі нұсқаулық…… | ||

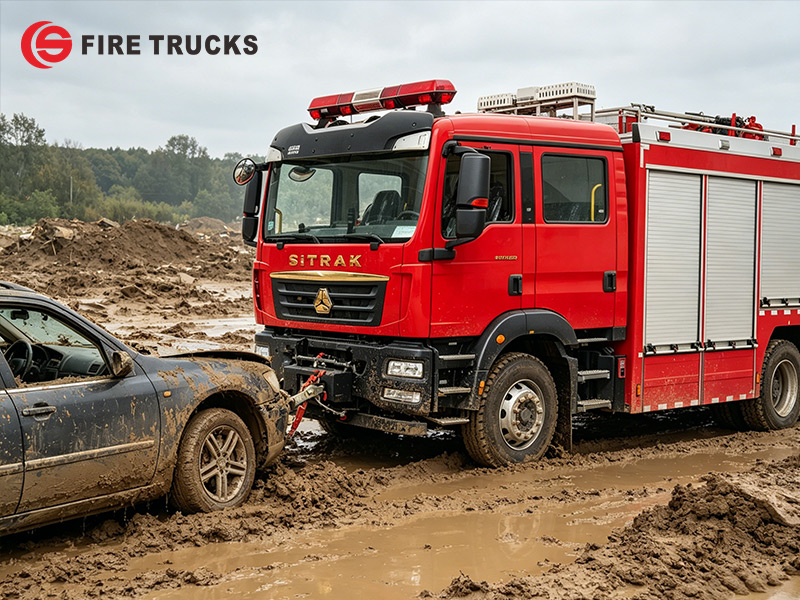

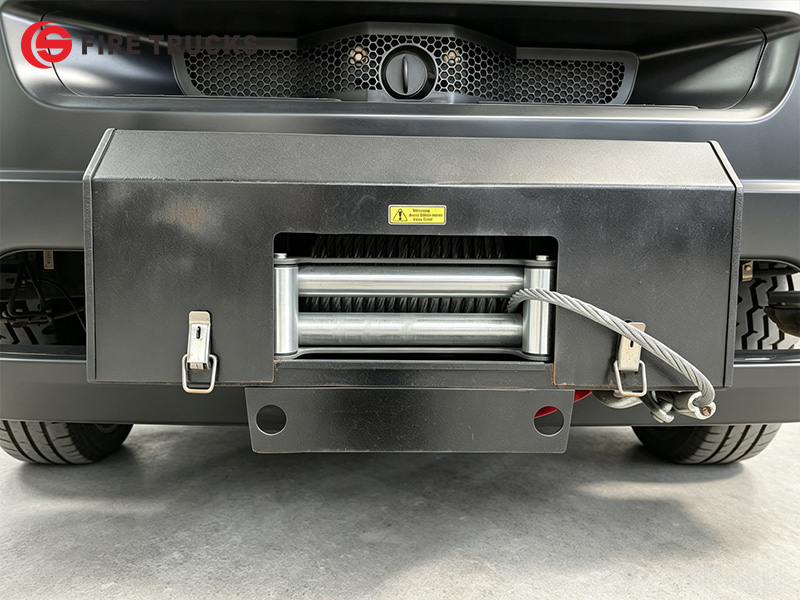

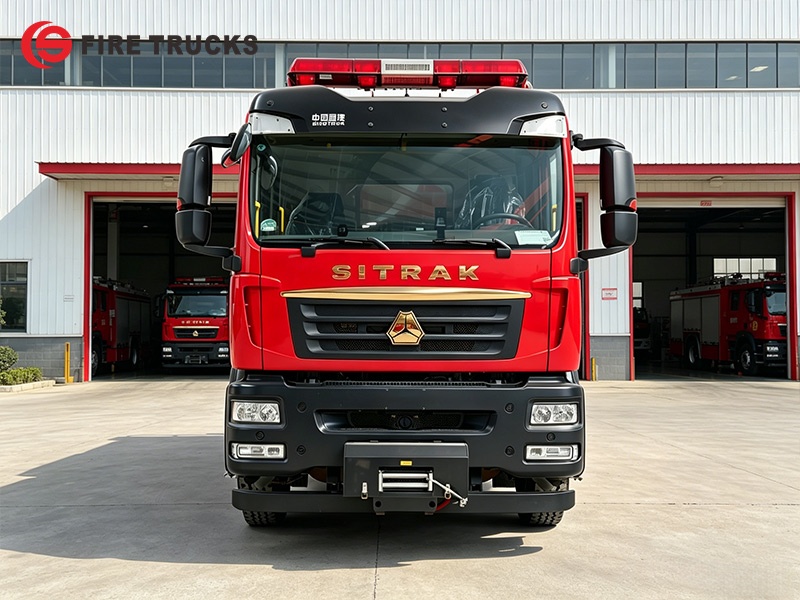

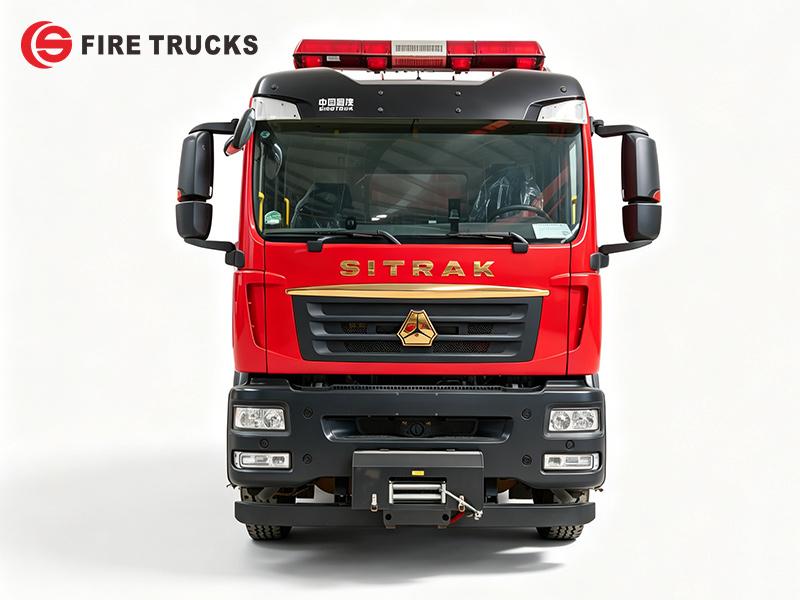

»Ⅲ.Алдыңғы сүйреу лебедкасы жүйесі:

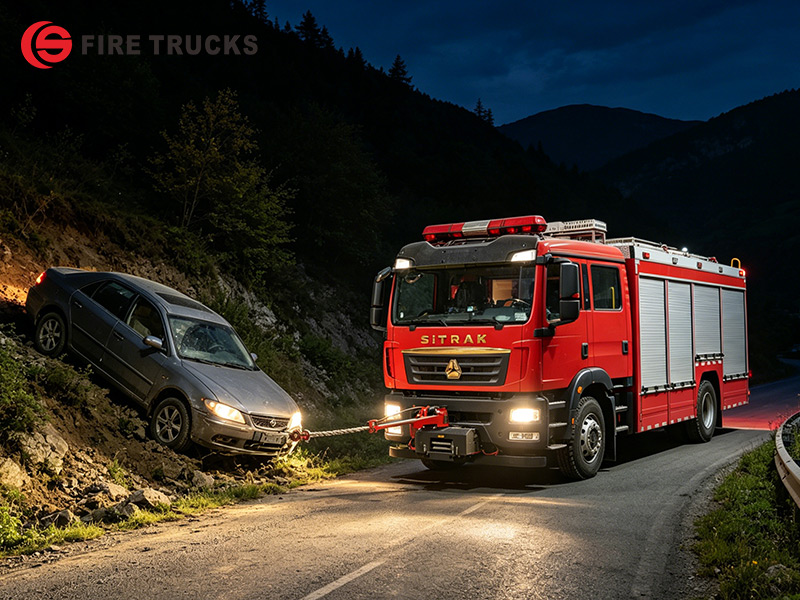

★Күрделі жер бедері үшін максималды тарту күші 75 кН болатын алдыңғы орнатылған сүйреу лебедкасы, 38м × φ13мм сым арқан, 8° тік бұрыш және 5° көлденең бұрыш
★12V/24V тұрақты ток қуаты, 430:1 екі сатылы планетарлық беріліс азайтқышы (цилиндрлік беріліс + планетарлық), ауыр жүктемелерде сенімді жұмысқа арналған жоғары беріктікті ұнтақты металлургиялық берілістер
★Сенімді тежеу жүйесі бар тізбектей қоздырылатын қозғалтқыш жетегі және ілініс арқылы арқанды қолмен босату — оңай пайдалану және қауіпсіз басқару

| Сүйреу сыйымдылығы: | 16800lbs (7938 kgs) |
| Қозғалтқыш: | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| Азайту коэффициенті: | 430:1 |
| Болат арқан өлшемі: | Φ15/32"*87'(Φ12mm*26.5m) |
| Ролик өлшемі: | Φ3.5"*8.6"(Φ89mm*219mm) |
| Жалпы өлшемі: | 24.4"*8.4"*11.4"(620мм*214мм*290мм) |
| Орнату өлшемі: | 10"*4.5"(254мм*114.3мм) |
| Құрғақ салмағы: | 147.7фунт(67кг) |
»Ⅳ.Діңгекті жарықтандыру жүйесі :

▶▶ 8 м телескопиялық діңгек, максималды ұзартылған биіктігі 8 метр, жеңіл әрі берік және тұрақты көтерілу үшін жоғары берік алюминий қорытпасынан жасалған.
▶▶ 2×1000 Вт LED шамымен жабдықталған, түнгі құтқару жұмыстары мен төтенше жағдай орындарын жарықтандыру үшін қуатты 360° жарық береді.
▶▶ Көлденең бұрышы ≥420° және еңкею бұрышы ≥420° болатын үздіксіз айналу икемді орналастыруға мүмкіндік береді; діңгекті электрлік басқару арқылы бірқалыпты көтеруге, түсіруге және айналдыруға болады.
▶▶ 15кВА бензин генераторымен (220В/380В, 50Гц) жұмыс істейді, панельдік және сымсыз қашықтан басқаруды (≥50м қашықтық) қолдайды, бір түймелі автоматты қалпына келтіру функциясы бар.
» Ⅴ.Өнім туралы мәліметтер :
» Ⅵ.Өрт сорғы жүйесі :

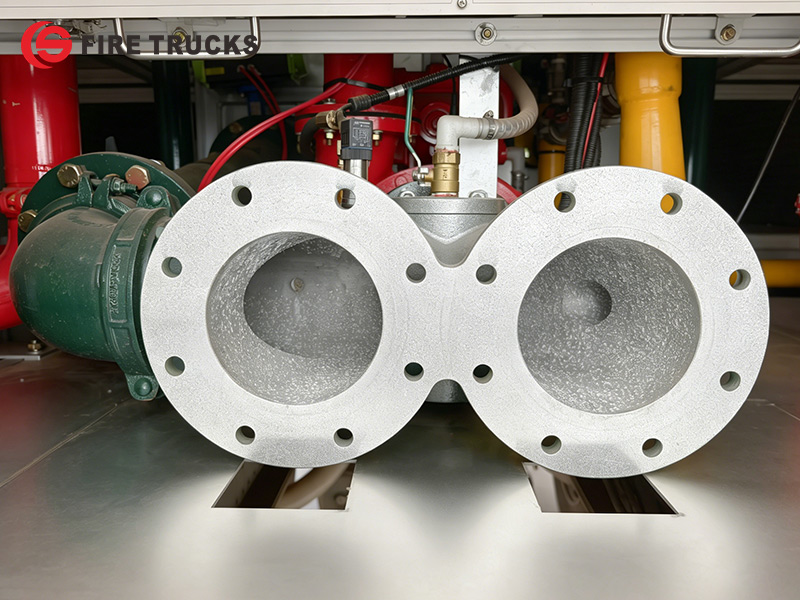

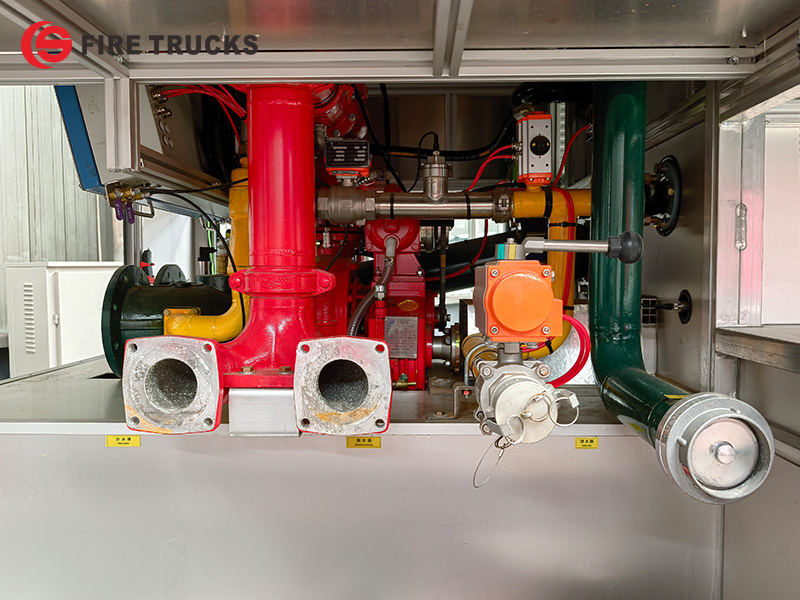

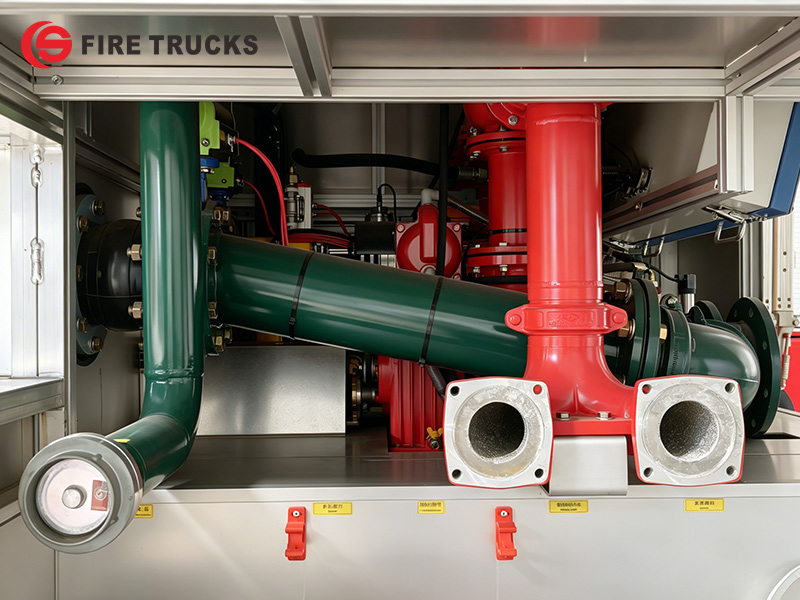

Өрт сорғысы:
Артқы сорғы бөлмесіне номиналды шығыны 1,0 МПа қысымда 60 л/с болатын CB10/60 өрт сорғысы орнатылған. Бұл сорғы сенімді жұмыс істеуге арналған, өрт сөндіру жеңдері мен лафеттік оқпандардың ұзақ қашықтыққа суды немесе көбікті тиімді жеткізуін қамтамасыз ету үшін тұрақты су қысымын береді.

|
Өрт сорғысының моделі |
Шығын |
Қысым |
Максималды жұмыс қысымы |
Максималды рұқсат етілетін кіріс қысымы |
|
CB10/60 |
60л/с |
1.0МПа |
1.251 МПа |
0.4МПа |

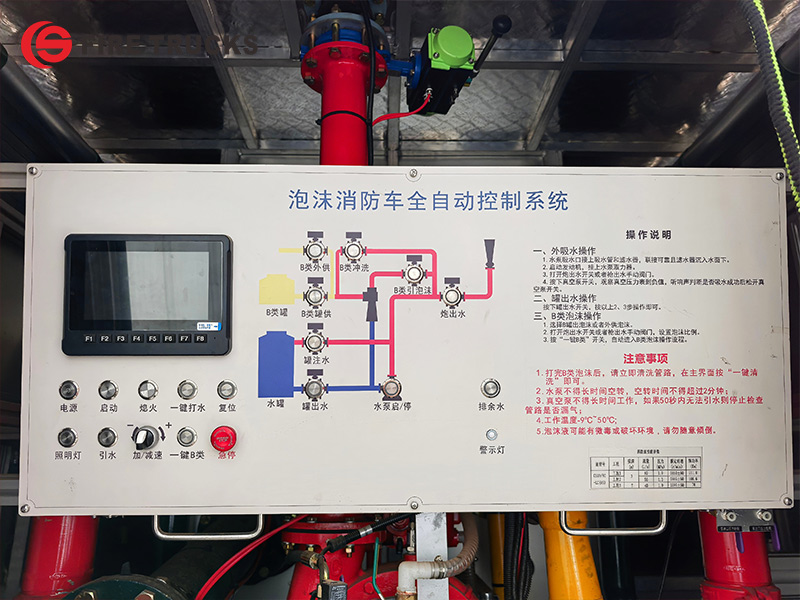

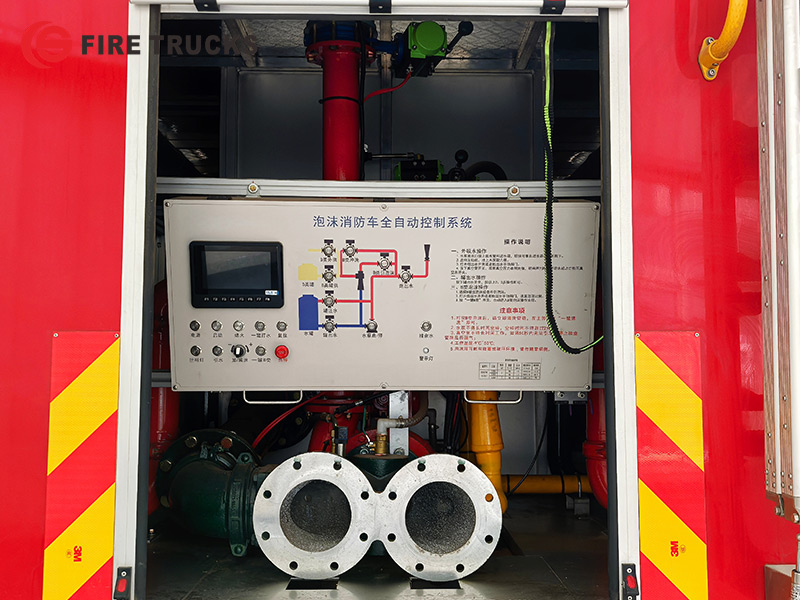

Пайдалану нұсқауларын, бак құбырларының сызбасын, қысым өлшегішті, су деңгейі өлшегішін, көбік деңгейі өлшегішін, авариялық тоқтату түймесін, PTO басқаруын, негізгі қуат қосқышын, сорғы басқару элементтерін, баспалдақ басқаруын және бөлім жарықтандырғышын қамтиды. Барлық басқару элементтері оңай пайдалану үшін анық белгіленген.

»Ⅶ.Өрт сөндіру лафет жүйесі:

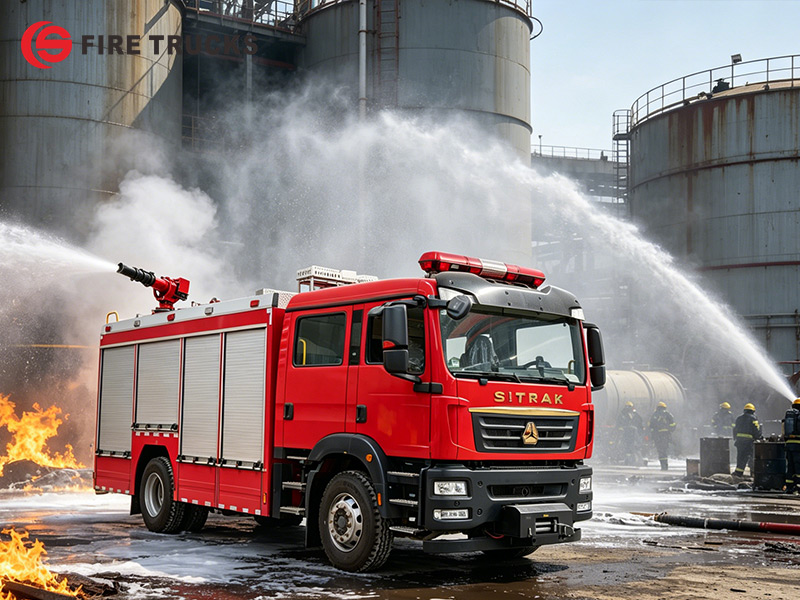

PLDK8/48 өрт сөндіру лафеті қондырманың алдыңғы бөлігіне орнатылған. Ол 48 л/с шығын жылдамдығын қамтамасыз етеді, суды лақтыру қашықтығы ≥70 м, ал көбіктікі ≥60 м. Лафет икемді өрт сөндіру жұмыстары үшін тұтас ағын және бүрку режимдерін қолдайды.

| Өрт сөндіру лафетінің моделі | Шығын | Қашықтық | Номиналды қысым | Тік айналу бұрышы | Көлденең айналу бұрышы |
| PLDK8/48 | 48л/с | Су≥70м Көбік ≥60 м | 1.0МПа | -35°~+70° |
0~360° |
»Ⅷ.Өрт сөндіру жабдықтары:

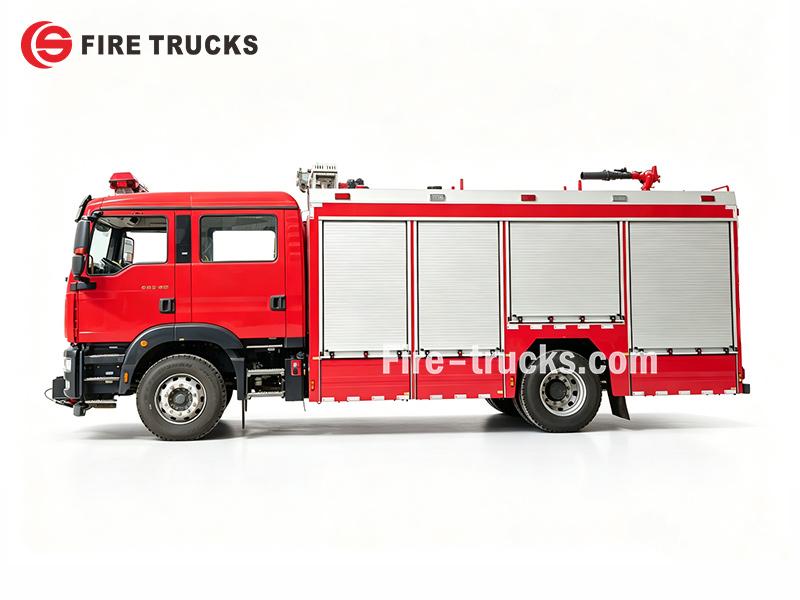

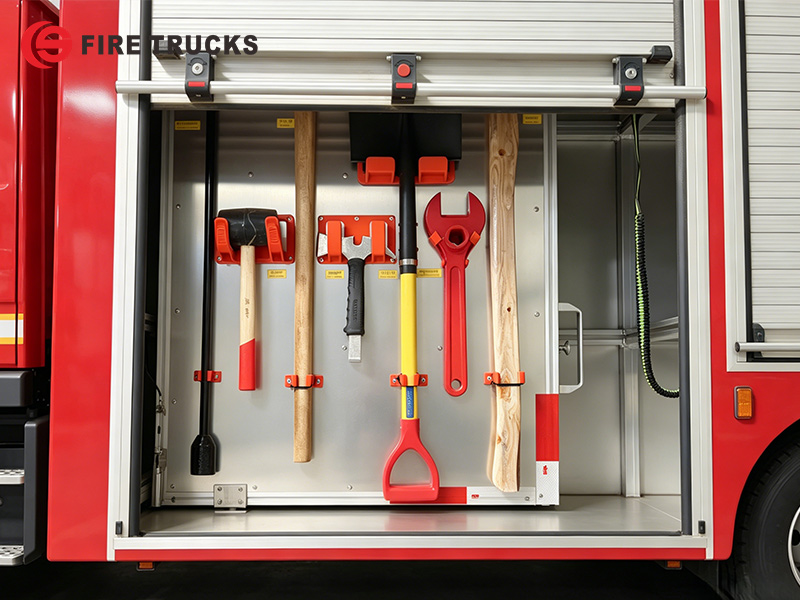

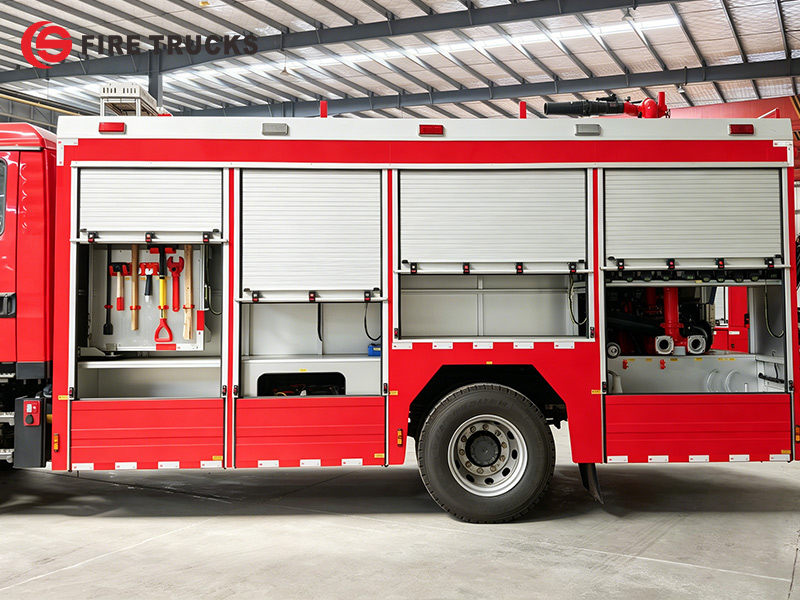

• Жабдық бөлімі
Көліктің екі жағында орналасқан бұл бөлімдер жабдық сөрелерімен және сақтау науаларымен жабдықталған. Сөрелер өрт жеңдерін, сору түтіктерін және көбік оқпандарын ретімен орналастыруға мүмкіндік береді. Сақтау науалары кілттер, балталар және ломдар сияқты құралдарға жылдам қол жеткізуді қамтамасыз етіп, құтқару тиімділігін арттырады.

•Сорғы бөлімі:Өрт жеңдерімен, су жинағыштармен, сүзгілермен, өрт саптамаларымен, көбік оқпандарымен, сору жеңіне арналған кілттермен, редукторлармен және т.б. жабдықталған.

Dubai HOWO SITRAK авариялық жарықтандыруы бар құтқару өрт сөндіру көлігі артқы бөлігіне орнатылған CB10/60 өрт сорғысымен және қондырманың алдыңғы бөлігіне орнатылған PLDK8/48 лафетімен жабдықталған. Су багының сыйымдылығы 4 500 литр, көбік багының сыйымдылығы 1 600 литр, ал көлік 350 а.к. MC07H.35-61 қозғалтқышымен жабдықталған берік SITRAK 4×2 шассиіне орнатылған. Стандартты жабдыққа өрт жеңдері, сору түтіктері, муфталар, көбік оқпаны және толық құралдар жиынтығы кіреді. Толық сипаттамалар төменде берілген:
