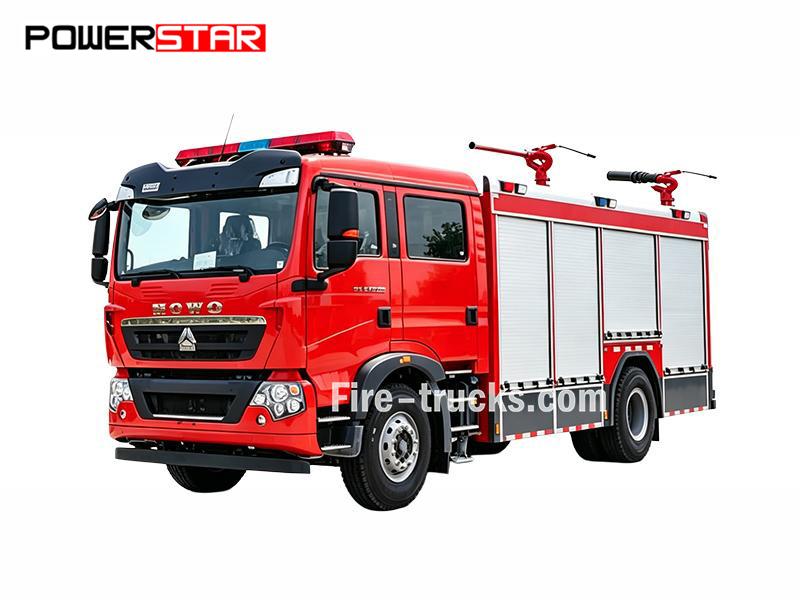

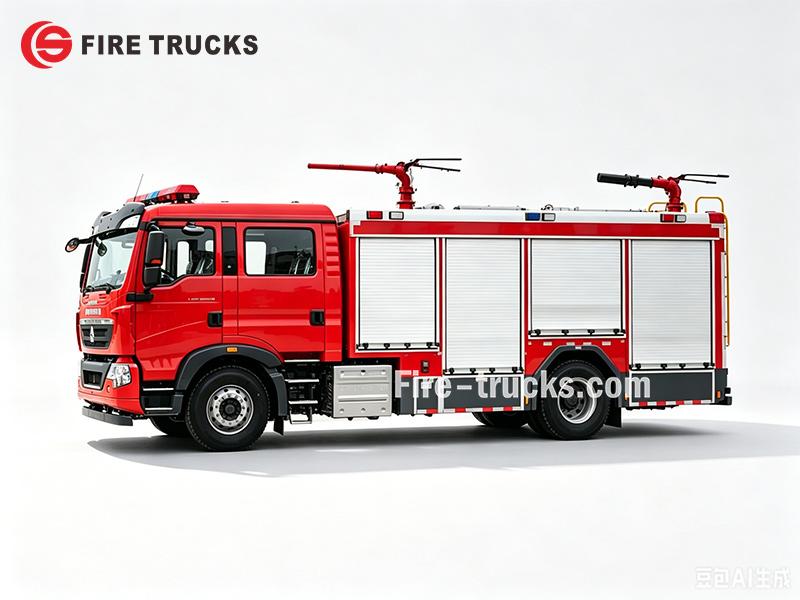

HOWO TX 4 тонндық құрғақ ұнтақты апаттық өрт сөндіру көлігі 4×2 шассиіндегі 350 HP MC07H.35-60 қозғалтқышымен жабдықталған. Ол 2000 кг құрғақ ұнтақ және 2000 кг көбік/су бактарымен, CB10/60 өрт сорғысымен (60 л/с), PF5-15/30 құрғақ ұнтақты лафетті оқпанымен (30-35 кг/с, лақтыру қашықтығы ≥35 м) және PL8/48 көбік/су монитормен (48 л/с, су ≥70 м, көбік ≥60 м) ерекшеленеді. Бұл үш агентті көлік A, B және C класты өрттермен күресуге арналған, сондықтан өнеркәсіптік өрт қауіпсіздігі, химиялық зауыттар және мұнай базалары үшін әмбебап таңдау болып табылады.
Жүк машинасының шассиі:
SINOTRUK HOWO 4x2Жұмыс қуаты:
4000kg totalҚозғалтқыш қуаты:
350 HP (257 kW) / MC07H.35-60Өрт сорғышы:
CB10/60Сорғы ағыны:
60 L/sЖұмыс қысымы:
1.0 MPaӨрт мониторы:
PL8/48 (foam/water) / PF5-15/30 (dry powder)Ағынды бақылау:
48 L/s (PL8/48) / 30-35 kg/s (PF5-15/30)Монитор диапазоны:

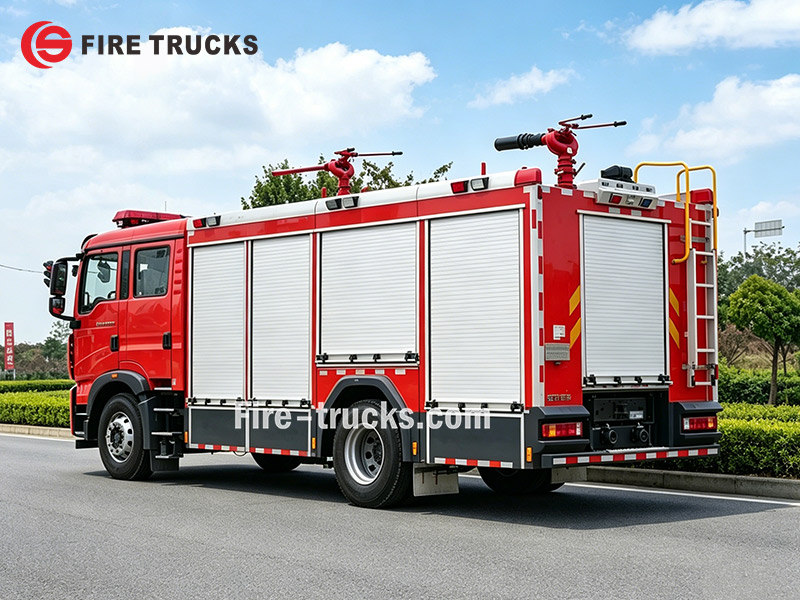

Water ≥70 m , Foam ≥60 m, Dry powder ≥35 mHOWO TX 4 тонналық құрғақ ұнтақты апаттық өрт сөндіру көлігі 350 HP MC07H.35-60 қозғалтқышы бар 4×2 шассиге орнатылған. Бұл HOWO үш агентті өрт сөндіру көлігі 2000 кг құрғақ ұнтақ багымен, 2000 кг көбік/су багымен, CB10/60 сорғысымен (60 л/с), PF5-15/30 құрғақ ұнтақ лафет оқпанымен (30-35 кг/с, қашықтығы ≥35 м) және PL8/48 көбік/су лафет оқпанымен (48 л/с, су ≥70 м, көбік ≥60 м) жабдықталған. Стандартты жабдыққа шиыршықты алюминий есіктер, LED шамдар және жиналмалы сатылар кіреді — химиялық зауыттардағы өрттер, мұнай қоймаларын қорғау және өнеркәсіптік төтенше жағдайларға әрекет ету үшін сенімді таңдау.

| Негізгі тармақтар |
HOWO апаттық құтқару өрт сөндіру көлігінің техникалық параметрлері |
|
Жабдық қорабы |
|
|
Материал |
Тотыққан алюминий жақтауы және қақпағы; қалқа және профиль құрылымы |
|
Роликті жапқыш |
Әр жағында 3 дана, құлыпталатын, байланыстырылған LED жолақтарымен |
|
Төбе қорғанысы |
Біріктірілген алюминий экструзиясы; сыртқы жыпылықтайтын шамдар, ішкі LED жолақтар |
|
Жиналмалы саты |
Алюминий экструзиясы, сырғанауға қарсы, жүк көтергіштігі ≥150 кг, қос құлыптау |
|
Артқы баспалдақ |
Төбеге шығуға арналған оң жақтағы алюминий баспалдақ |
|
Діңгекті жарықтандыру жүйесі |
|
|
Генератор |
≥15 кВА, 50 Гц, 220 В/380 В, электрлік іске қосу, бензинді, V-тәрізді қос цилиндрлі |
|
Діңгек |
Алюминий қорытпасы, максималды биіктігі ≥8 м |
|
Жарықтандыру |
4×500 Вт LED |
|
Айналу |
Көлденең ≥420°, еңкею ≥420° |
|
Басқару |
Панель + сымды (5 м) + сымсыз (≥50 м), бір пернемен автоматты қалпына келтіру |
| Орналасуы | Жабдық қорабының алдыңғы жағы |
»Ⅰ. Негізгі ерекшеліктері:
★ MC07H.35-60 қозғалтқышы, 350 HP, үш агентті өрт сөндіру және өнеркәсіптік төтенше жағдайларға әрекет етуге арналған
★ HOWO 4×2 шассиі, 2000 кг құрғақ ұнтақ багы, 2000 кг көбік/су багы және CB10/60 өрт сорғысымен (60 л/с) жабдықталған
★ PF5-15/30 құрғақ ұнтақ лафет оқпаны (30-35 кг/с, қашықтығы ≥35 м) B және C класындағы өрттерді жылдам басуға арналған
★ PL8/48 көбік/су лафет оқпаны (48 л/с, су ≥70 м, көбік ≥60 м) A және B класындағы өрттерді сөндіруге арналған
★ A, B және C класындағы өрттерді сөндіруге арналған жеңдер, саптамалар, көбік пистолеті және негізгі құралдар жинағын қамтитын толық өрт сөндіру жабдығы
»Ⅱ.Өнім параметрі:
| HOWO TX 4 тонналық құрғақ ұнтақты апаттық өрт сөндіру көлігі | |||
| Жалпы | Жұмыс сыйымдылығы | 2000 кг құрғақ ұнтақ + 2000 кг көбік/су | |
| Көлік шассиі | SINOTRUK HOWO 4X2 | ||
| Қозғалтқыш қуаты | 350 HP/ MC07H.35-60 | ||
| Өрт сорғысы | CB10/60 | ||
| Құрғақ ұнтақ лафеттік оқпан | PF5-15/30 | ||
| Көбік/су лафеттік оқпаны | PL8/48 | ||
| Максималды жылдамдық | 95 км/сағ | ||
| Жалпы өлшемдері Ұ*Е*Б | 8630*2540*3680 мм | ||
| Көліктің толық массасы | 18000 кг | ||
| Қозғалтқыш | Қозғалтқыш моделі | MC07H.35-60 | |
| Отын түрі | Дизель | ||
| Қуат | 350 HP(257KW) | ||
| Шығарындылар стандарты | Euro 6 | ||
| Жұмыс көлемі | 7360 мл | ||
| Қозғалтқыш түрі | 6 цилиндрлі қатарлы, сумен салқындатылатын, турбокомпрессорлы дизель қозғалтқышы, аралық салқындатқышпен | ||
| Шасси | Жетек түрі | 4x2 | |
| Дөңгелек базасы | 4700 мм | ||
| Шина | 235/75R17.5 16PR | ||
| Шина № | 6 шина және 1 қосалқы шина | ||
| Өрт сорғысы | Модель | CB10/60 | |
| Ағын | 60L/s | ||
| Қысым | 1MPa | ||
| Максималды жұмыс қысымы | 1.251MPa | ||
| Рұқсат етілетін максималды кіріс қысымы | 0.4MPa | ||
| Максималды сору биіктігі | 3m | ||
| Номиналды жылдамдық | 3916±50r/min | ||
| Жылдамдық қатынасы | 1:1.4 | ||
| Суды бұру уақыты | ≤50s | ||
| Құрғақ ұнтақты лафеттік оқпан | Модель | PF5-15/30 | |
| Номиналды жұмыс қысымы | 0.5MPa | ||
| Максималды жұмыс қысымы | 1.5MPa | ||
| Құрғақ ұнтақты оқпанның шығысы | 3okg/s≤E≤35kg/s | ||
| Қашықтық | Құрғақ ұнтақ | ≥35m | |
| Көбік/су лафеттік оқпаны | Модель | PL8/48 | |
| Шығын | 48L/s | ||
| Номиналды жұмыс қысымы | 0.8МПа | ||
| Максималды жұмыс қысымы | 1.2МПа | ||
| Ауқым | Су | ≥70м | |
| Көбік | ≥60м | ||
| Тік бұрылу | - 35~+70° | ||
| Көлденең бұрылу | 0~360° | ||
| Стандартты конфигурация | Барлық стандартты керек-жарақтар: Өрт сөндіру жеңі, сүзгі, муфта, кілт, су/көбік пистолеті, негізгі құралдар жинағы, ағылшын тіліндегі нұсқаулық…… | ||

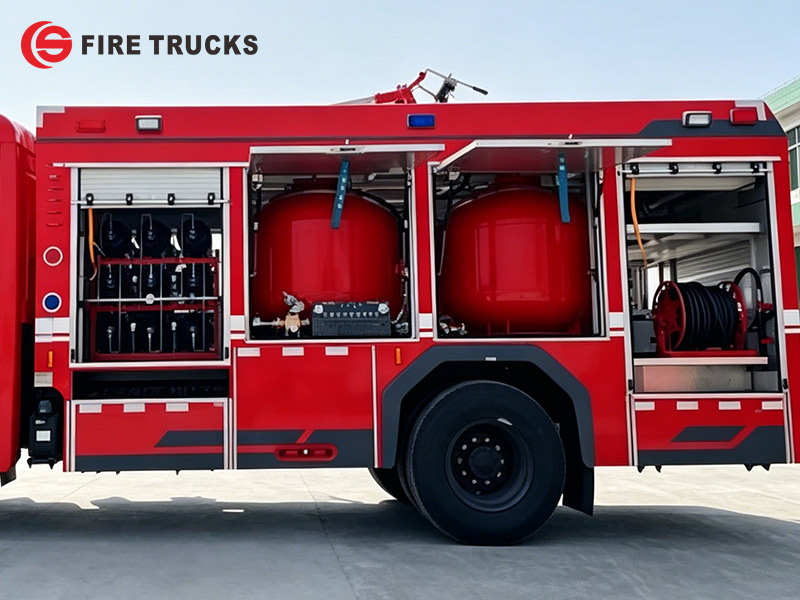

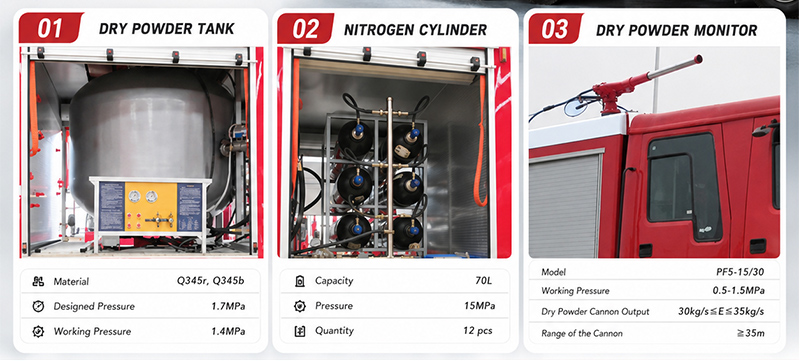

»Ⅲ.Құрғақ ұнтақ жүйесі :
★ PF5-15/30 құрғақ ұнтақты лафет оқпанымен жабдықталған 2000 кг құрғақ ұнтақ багы, шығару жылдамдығы 30-35 кг/с, өртті жылдам басу үшін лақтыру қашықтығы ≥35 м
★ Жұмыс қысымы 0.5МПа-дан 1.5МПа-ға дейін, B класты (жанғыш сұйықтықтар) және C класты (газ) өрттерге жарамды
★ Құрғақ ұнтақ жүйесі су/көбік жүйесінен тәуелсіз жұмыс істейді, құрғақ ұнтақ, көбік немесе су режимдері арасында лезде ауысуға мүмкіндік береді
★ Қайта толтыруға оңай қолжетімділігі бар ықшам бак конструкциясы, күрделі өнеркәсіптік өрт сөндіру жұмыстарында ұзақ қызмет етуге арналған берік құрылым

| Модель : | PF5-15/30 |
| Номиналды жұмыс қысымы: | 0.5МПа |
| Максималды жұмыс қысымы: | 1.5МПа |
| Құрғақ ұнтақ оқпанының шығыны: | 3okg/s≤E≤35kg/s |
| Ауқым: | ≥35м |
»Ⅳ.Көбік лафет жүйесі :
PL8/48 өрт сөндіру лафеті қондырманың үстіне орнатылған. Ол 48 л/с шығынмен жұмыс істейді, су ағынының қашықтығы ≥70 м, ал көбік ағынының қашықтығы ≥60 м. Лафет A класты және B класты өрттерді икемді сөндіру үшін тік ағын және бүрку режимдерін қолдайды.

| Өрт сөндіру лафетінің моделі | Шығын | Ауқым | Номиналды қысым | Қадамды айналдыру | Көлденең айналу |
| PL8/48 | 48 л/с | Су≥70 м Көбік ≥60 м | 0.8 МПа | -35°~+70° |
0~360° |
» Ⅴ.Өрт сорғы жүйесі :
Өрт сорғысы:
Артқы сорғы бөлімінде номиналды шығыны 60 л/с және қысымы 1,0 МПа болатын CB10/60 өрт сорғысы орнатылған. Бұл сорғы PL8/48 көбік/су лафетті оқпаны мен құрғақ ұнтақ жүйесі үшін тұрақты су қысымын қамтамасыз етіп, A, B және C класындағы өрттерді тиімді сөндіруге мүмкіндік береді.

|
Өрт сорғысының моделі |
Шығын |
Қысым |
Максималды жұмыс қысымы |
Рұқсат етілетін ең жоғары кіріс қысымы |
|
CB10/60 |
60 л/с |
1.0 МПа |
1.251 МПа |
0.4 МПа |
Пайдалану нұсқауларын, бак құбырларының сызбасын, қысым өлшегішті, су деңгейі көрсеткішін, көбік деңгейі көрсеткішін, апаттық тоқтатуды, PTO басқаруын, негізгі қуат қосқышын, сорғы басқаруын, баспалдақ басқаруын және бөлімше жарықтандыруын қамтиды. Барлық басқару элементтері оңай пайдалану үшін анық белгіленген.
» Ⅵ.Өрт сөндіру жабдығы :
• Жабдық бөлімі
Көліктің екі жағында орналасқан бұл бөлімдер жабдық сөрелерімен және сақтау науаларымен жабдықталған. Сөрелер өрт жеңдерін, сору түтіктерін және көбік оқпандарын ұқыпты реттеп сақтайды. Сақтау науалары кілттер, балталар және ломдар сияқты құралдарға жылдам қол жеткізуді қамтамасыз етіп, құтқару тиімділігін арттырады.


HOWO TX 4 тонналық құрғақ ұнтақты апаттық өрт сөндіру көлігі артқы жағында орнатылған CB10/60 өрт сорғысымен, PF5-15/30 құрғақ ұнтақты лафетті оқпанымен және PL8/48 көбік/су лафетті оқпанымен жабдықталған. Құрғақ ұнтақ багының сыйымдылығы 2 000 кг, ал көбік/су багының сыйымдылығы 2 000 кг, көлік 350 HP MC07H.35-60 қозғалтқышымен жұмыс істейтін берік HOWO 4×2 шассиіне орнатылған. Стандартты жабдыққа өрт жеңдері, сору түтіктері, жалғастырғыштар, көбік оқпаны және толық құралдар жиынтығы кіреді. Толық сипаттамалар төменде берілген:

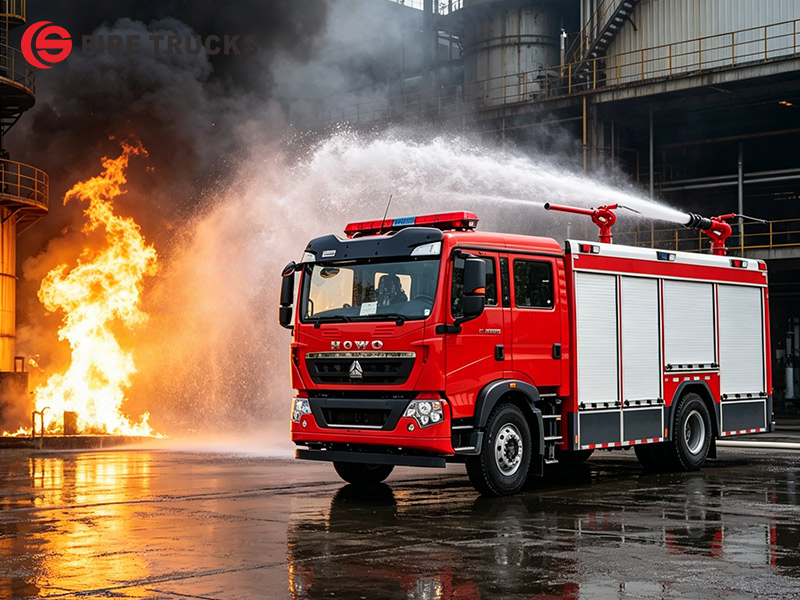

» Ⅶ.Қолдану сценарийлері :
