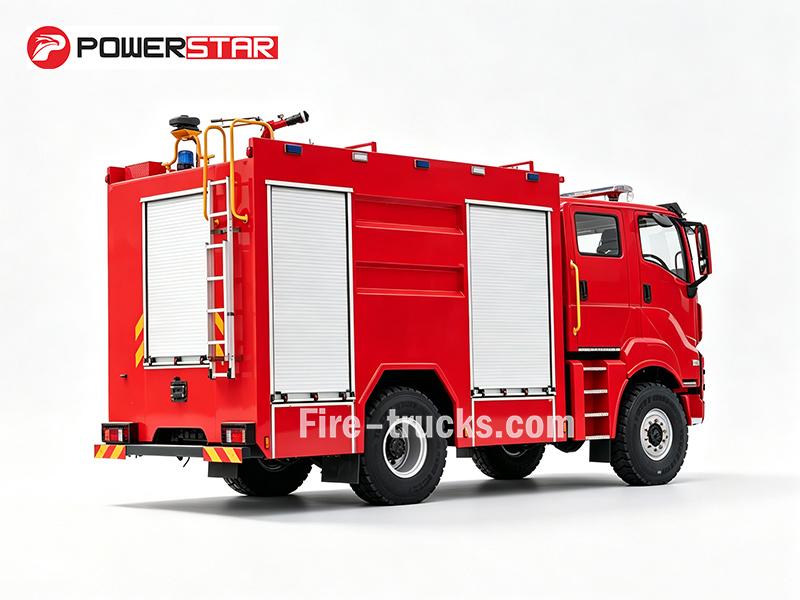

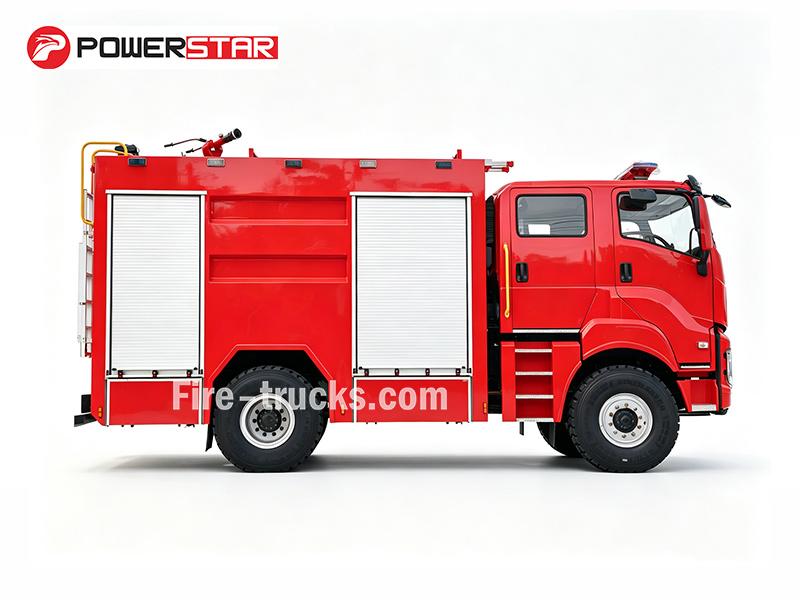

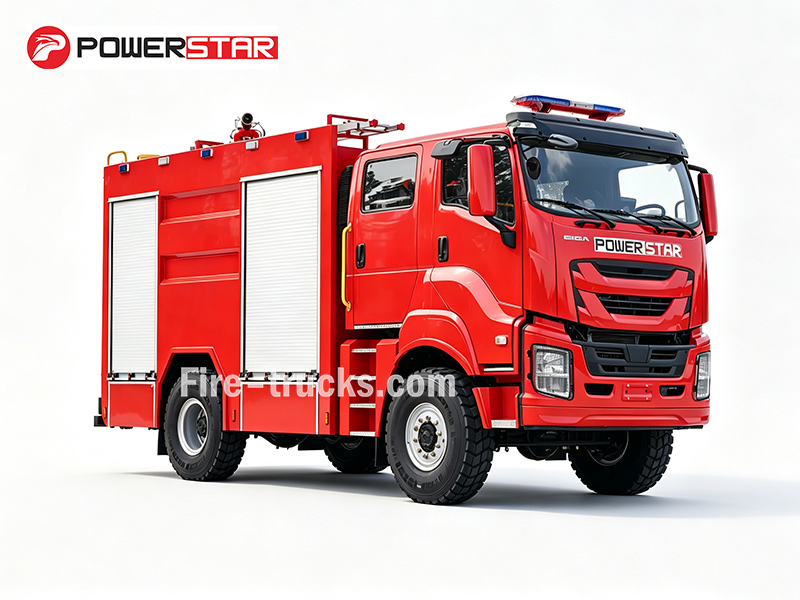

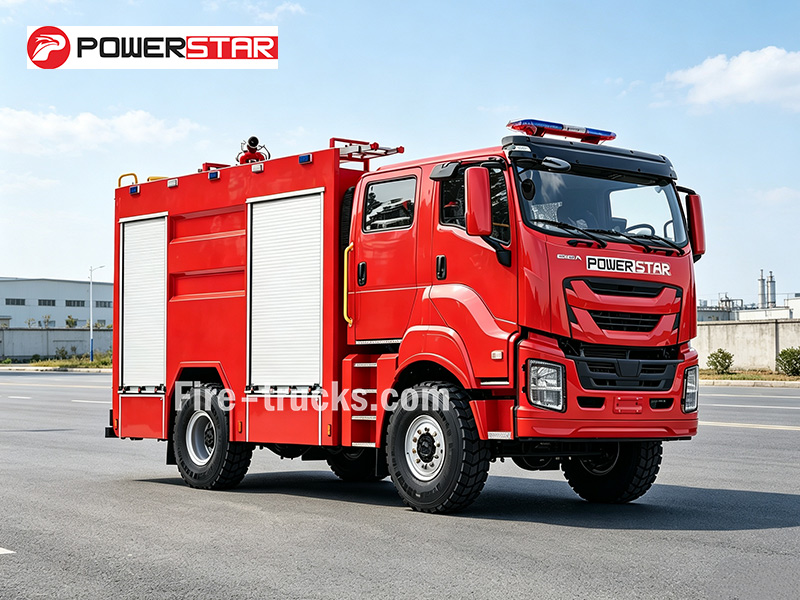

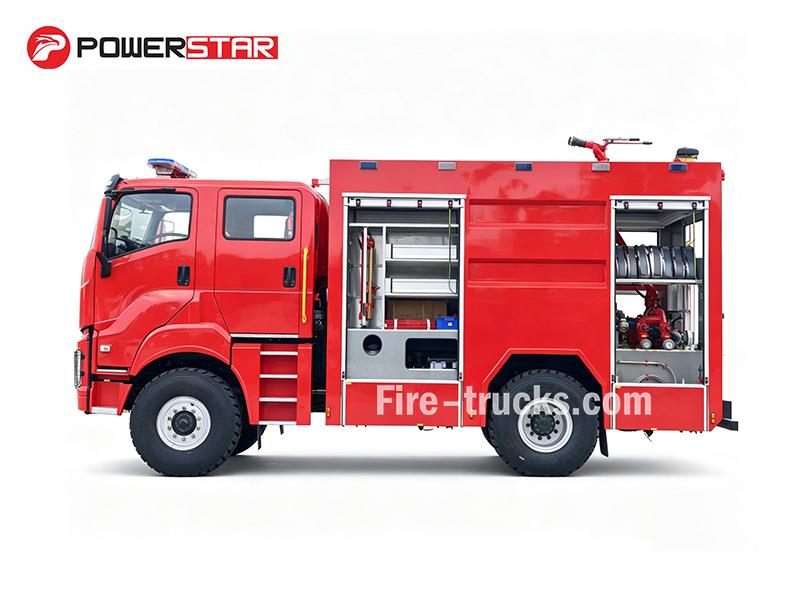

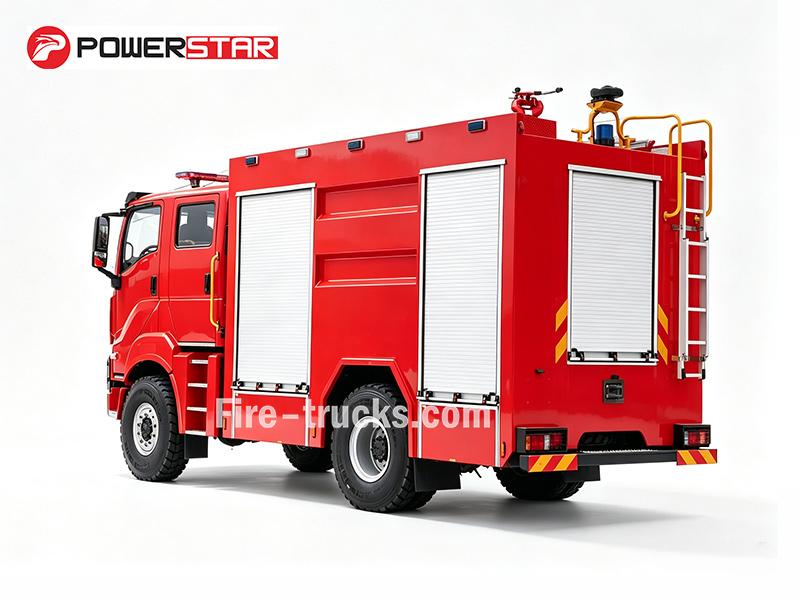

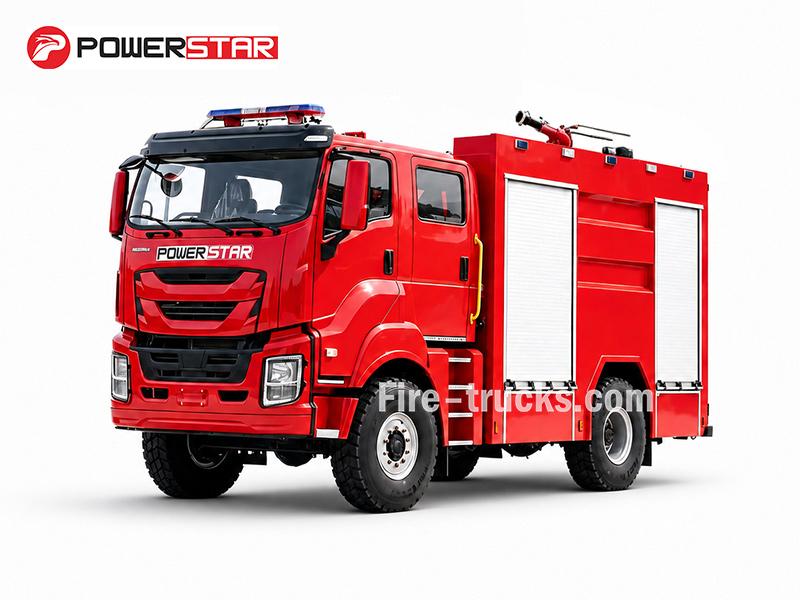

Бұл ISUZU GIGA FVR 4×4 кедір-бұдыр жерлерге арналған 4×4 шассиі бар 300 HP 6HK1-TCG60 дизельді қозғалтқышымен жұмыс істейді. Сұйықтықтың жалпы сыйымдылығы 3 500 литрге жетеді — 3 000L су және 500L көбік болып бөлінеді. Өрт сөндіру CB10/40-XZ сорғысы (40 L/s) және су беру қашықтығы 60 м, көбік беру қашықтығы 48 м болатын PL8/32 шатырлық лафеттік оқпаны арқылы жүзеге асырылады. Жүк көлігімен бірге стандартты жабдықтардың толық жиынтығы келеді, оның ішінде жеңдер, сору желісі, жалғағыштар, көбік пистолеті және құралдар жиынтығы бар.
Жүк машинасының шассиі:
ISUZU GIGA 4×4Жұмыс қуаты:
3000L water + 500L foam (3500L total)Қозғалтқыш қуаты:
300 HP (221 kW) / 6HK1-TCG60Өрт сорғышы:
CB10/40-XZСорғы ағыны:
40 L/sЖұмыс қысымы:
1.0 MPaӨрт мониторы:
PL8/32Ағынды бақылау:
32 L/sМонитор диапазоны:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flow

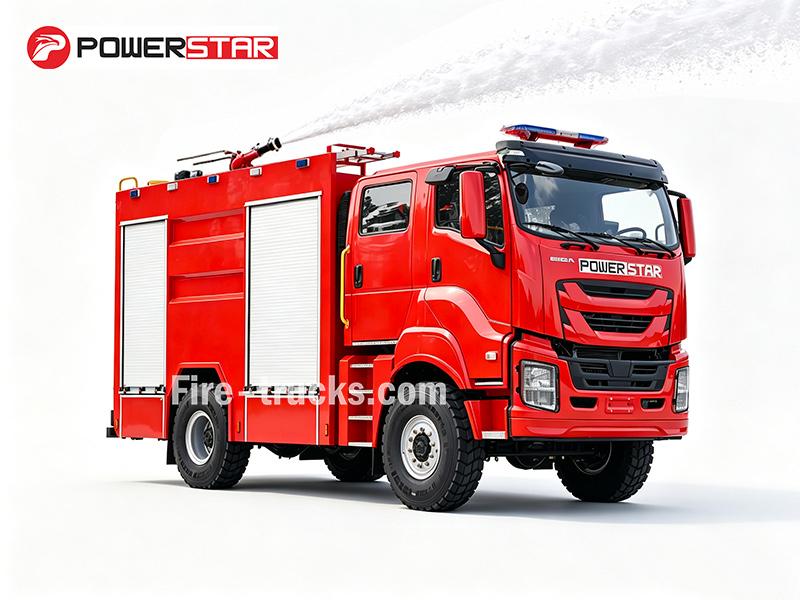

ISUZU 4×4 көбік өрт сөндіру көлігі 300 HP 6HK1-TCG60 қозғалтқышымен жабдықталған, лайлы және құмды жерлерде жоғары өнімділік көрсету үшін алдыңғы 385/65R22.5 және артқы 315/80R22.5 шиналары бар 4×4 толық жетекті шассиге орнатылған. Бұл ISUZU көбік өрт сөндіру көлігіжалпы көлемі 3 500 литрді (3 000 л су + 500 л көбік) тасымалдайды, CB10/40-XZ өрт сорғысы 40 л/с өнімділік береді, ал төбеге орнатылған PL8/32 лафеттік оқпан су үшін ≥60 м және көбік үшін ≥48 м қашықтыққа жетеді. 6% араластыру қатынасы бар PH64-RS көбік мөлшерлегіші B класты мұнай және химиялық өрттерге арналған. Стандартты жабдыққа өрт жеңдері, көбік пистолеті, сүзгі және толық құралдар жиынтығы кіреді — бұл өрт сөндіру бөлімдері, мұнай кен орындары, әуежайлар және жедел әрекет етуді қажет ететін өнеркәсіптік нысандар үшін сенімді таңдау.
|
Жұмыс сыйымдылығы |
Қозғалтқыш моделі |
Дөңгелек базасы |
Қондырма |
|
3000 л су + 500 л көбік |
300 HP / 6HK1-TCG60 |
4500 мм |
★ Цистерна көміртекті болаттан жасалған, сыйымдылығы 3500 л ★★ CB10/40 өрт сорғысы, 1,0 МПа қысымда 40 л/с ағын ★★ PL8/32 төбелік лафеттік оқпан, су ағыны 32 л/с, су ≥60 м, көбік ≥48 м ★ PH64-RS көбік мөлшерлегіші, 6% араластыру қатынасы |
»Ⅰ.Негізгі ерекшеліктері:
❶ 300 HP 6HK1-TCG60 дизельді қозғалтқышы төтенше жағдайларда жылдам үдеу және тұрақты көбік айдау үшін жоғары айналу моментін қамтамасыз етеді.
❷ 4×4 ISUZU GIGA FVR шассиі 3000 л су багы мен 500 л көбік багын тасымалдайды, CB10/40-XZ сорғысымен жабдықталған, оның өнімділігі 40 л/с және қысымы 1,0 МПа.
❸ PL8/32 төбелік лафеттік оқпан 60 м су ағыны және 48 м көбік ағыны қашықтығын қамтамасыз етіп, экипаждарға қауіпсіз әрі ұзақ қашықтықтағы өрт сөндіру үшін қажетті қамту мүмкіндігін береді.
❹ 4500 мм дөңгелек базасы алдыңғы 385/65R22.5 және артқы 315/80R22.5 шиналарымен үйлесіп, кедір-бұдыр жерлерде және лайлы жұмыс алаңдарында тұрақтылықты қамтамасыз етеді.
❺ Стандартты жабдыққа өрт жеңдері, сорғыш жең, жалғағыштар, көбік пистолеті және құралдар жиынтығы кіреді — B класты өрттерді бірден сөндіруге қажетті барлық жабдық бар.
»Ⅱ.Өнім параметрлері:
| ISUZU 4X4 өрт сөндіру көбік көлігі Филиппин | |||
| Жалпы | Жұмыс сыйымдылығы | 3000 л су + 500 л көбік | |
| Жүк көлігі шассиі | ISUZU GIGA FVR 4x4, екі қатарлы | ||
| Қозғалтқыш қуаты | 300 HP/ ISUZU 6HK1-TCG60 | ||
| Өрт сорғысы | CB10/40-XZ | ||
| Өрт мониторы | PL8/32 | ||
| Көбік мөлшерлегіш араластырғыш | PH64-RS | ||
| Максималды жылдамдық | 105 км/сағ | ||

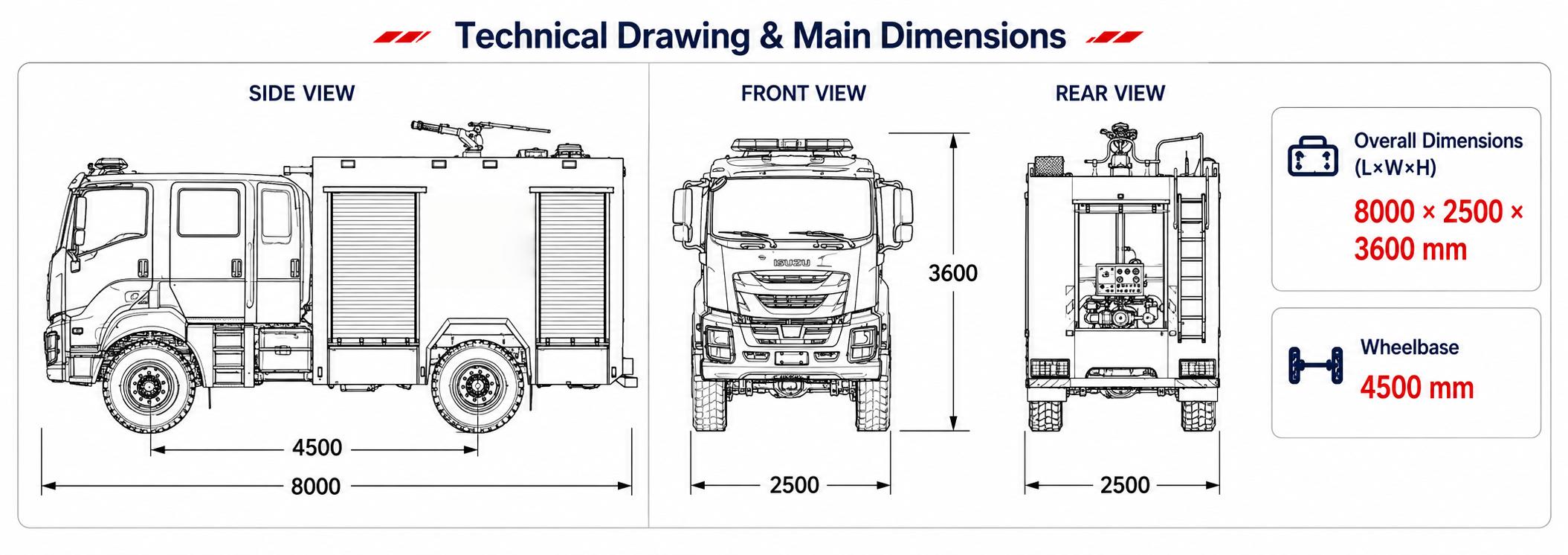

| Жалпы өлшемдері Ұ*Е*Б | 8000*2500*3600 мм | ||
| Көлік құралының жалпы салмағы | 9900 кг | ||
| Бос салмақ | 5850 кг | ||
| Қозғалтқыш | Қозғалтқыш моделі | 6HK1-TCG60 | |
| Жанармай түрі | Дизель | ||
| Қуаты | 300 HP（221KW） | ||
| Шығарындылар стандарты | Euro 5 | ||
| Жұмыс көлемі | 7790 мл | ||
| Қозғалтқыш түрі | Қатарлы 6 цилиндрлі, сумен салқындатылатын, турбокомпрессорлы дизельді қозғалтқыш, аралық салқындатқышы бар | ||
| Шасси | Жетек түрі | 4x4 | |
| Дөңгелек базасы | 4500 мм | ||
| Шина | Алдыңғы 385/65R22.5, артқы 315/80R22.5, 6+1 дөңгелек | ||
| Шина саны | 6 шина және 1 қосалқы шина | ||
| Өрт сорғысы | Моделі | CB10/40-XZ | |
| Ағын | 40L/s | ||
| Қысым | 1MPa | ||
| Максималды жұмыс қысымы | 1.251MPa | ||
| Кірістегі рұқсат етілетін максималды қысым | 0.4MPa | ||
| Максималды сору биіктігі | 7m | ||
| Номиналды жылдамдық | 3135±50r/min | ||
| Жылдамдық қатынасы | 1:1.4 | ||
| Суды бұру уақыты | ≤50s | ||
| Өрт оқпаны | Модель | PL8/32 | |
| Ағын | 32L/s | ||
| Номиналды жұмыс қысымы | 0.8MPa | ||
| Максималды жұмыс қысымы | 1.2MPa | ||
| Лақтыру қашықтығы | Су | ≥60m | |
| Көбік | ≥48m | ||
| Тік бұрылу | - 35～+70° | ||
| Көлденең бұрылу | 0～360° | ||
| Көбік мөлшерлеу араластырғышы | Модель | PH64-RS | |
| Араластыру қатынасы | 6% | ||
| Жұмыс қысымы диапазоны | 0.6～1.4МПа | ||
| Ағын диапазоны | 16～64Л/с | ||
| Көбіктендіргіш сұйықтық санаттарына сәйкес келеді | B санаты | ||
| Стандартты конфигурация | Барлық стандартты керек-жарақтар: өрт сөндіру жеңі, сүзгі, муфта, кілт, су/көбік оқпаны, негізгі құралдар жиынтығы, ағылшын тіліндегі нұсқаулық…… | ||
1. Шасси және күштік қондырғы
♦ Шасси: ISUZU GIGA FVR 4×4, доңғалақ базасы 4500 мм, жолсыз және кедір-бұдыр жерлерде тұрақтылық үшін
♦ Қозғалтқыш: 6HK1-TCG60 дизель, 300 HP (221 кВт), жылдам әрекет ету және сорғының ұзақ жұмыс істеуі үшін күшті айналу моменті
♦Беріліс қорабы: Қолмен басқарылатын 9 сатылы, әртүрлі жол жағдайларына дәл беріліс таңдау
2. Өрт сөндіру жүйесі
♦ Бак: 3000Л су + 500Л көбік (жалпы 3500Л), көміртекті болат, кедір-бұдыр жерлерде тұрақтылық үшін шайқалуға қарсы қалқалар
♦ Сорғы: CB10/40-XZ, 1.0 МПа қысымда 40 Л/с, PTO жетекті, 7 м сору биіктігі, ≤50 с толтыру уақыты

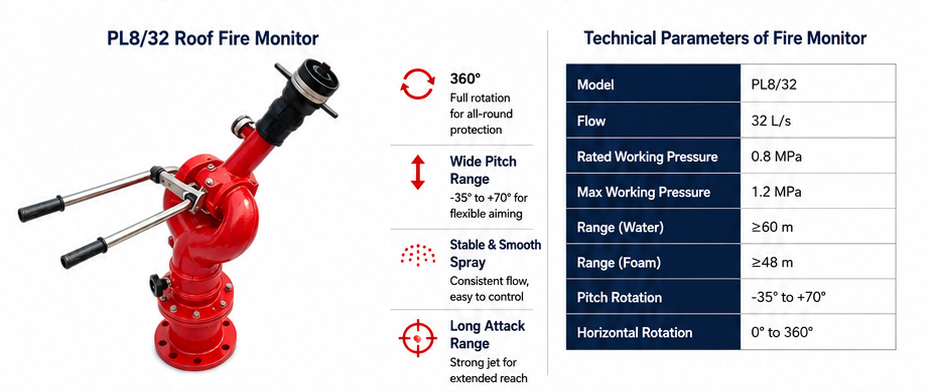

♦ Оқпан: PL8/32, 32 Л/с ағын, су ≥60 м, көбік ≥48 м, көлденең 360°, еңкею бұрышы -35°-тан +70°-қа дейін
♦ Көбік араластырғыш: PH64-RS, 6% тұрақты қатынас, 16-64 Л/с ағын диапазоны, B санатындағы сұйықтық өрттері үшін

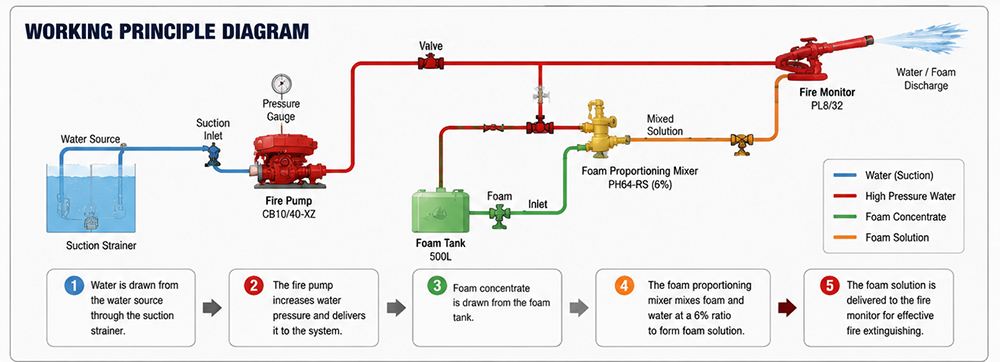

»Ⅳ .Көбікті өрт сөндіру көлігінің жұмыс принципі :
• Сору кірісі
DN125 үлкен диаметрлі сору порты жылдам толтыру және жоғары ағын мүмкіндігімен жабдықталған, гидранттар болмаған кезде тоғандар немесе өзендер сияқты табиғи көздерден су алады.
• Толтыру қосылымы
DN65 сыртқы су кірісі гидрантқа немесе қосалқы сорғыға қосылуға арналған, қалалық немесе муниципалдық сумен жабдықтау жағдайларында бакты жылдам толтырады.
• Су шығару порттары
Екі жақтағы DN65 және DN80 шығыс тесіктері шлангтарды бір уақытта қосуға қолдау көрсетеді, әртүрлі қысым мен ағын талаптарына бейімделіп, суды жылдам жеткізуді қамтамасыз етеді.
• Көбік контуры
Тәуелсіз жабық контурлы көбік жүйесі соруды, араластыруды және қысымды шығаруды өздігінен басқарады. Су мен көбікті лезде ауыстырады және мұнай өрттерін сөндіру кезінде тұрақты 6% араластыру қатынасын сақтайды.

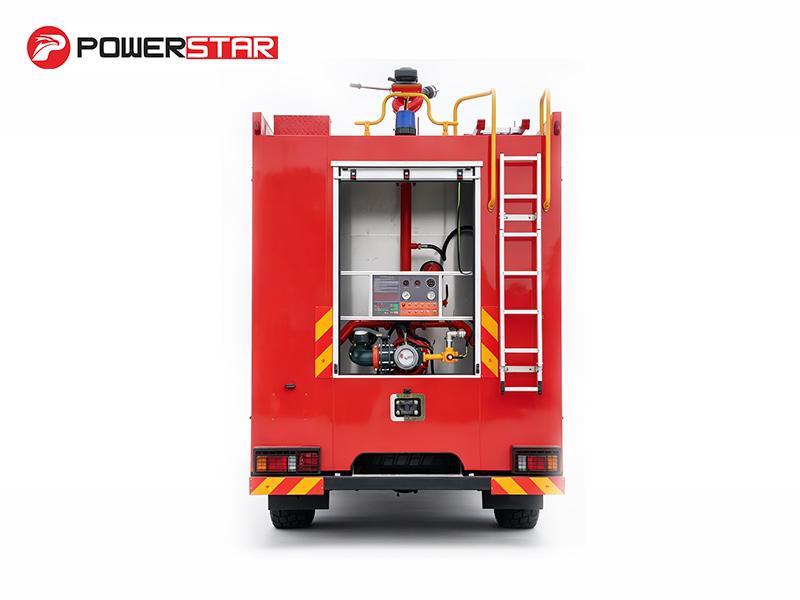

» Ⅴ.Өрт сорғы жүйесі :

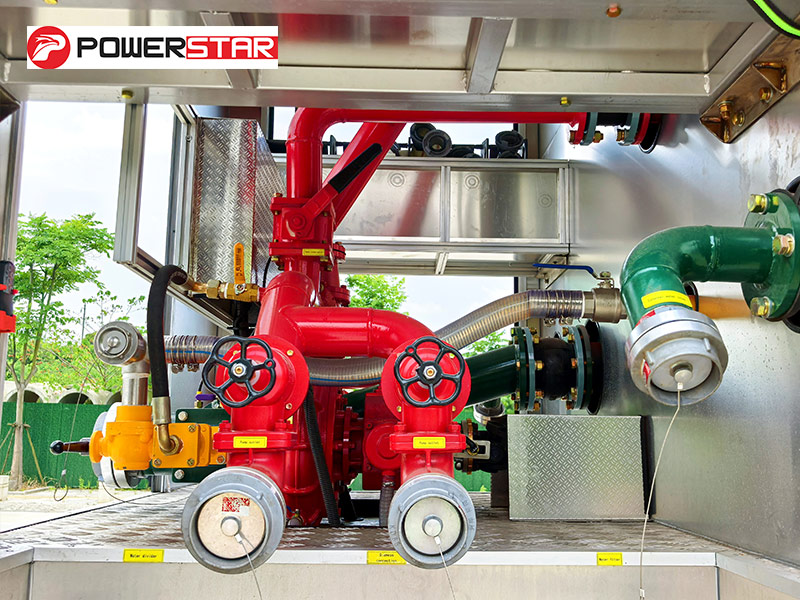

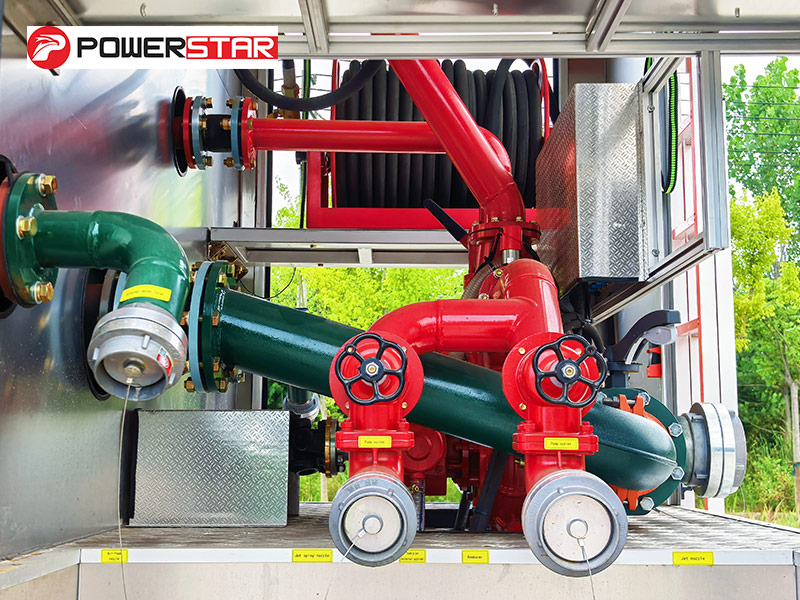

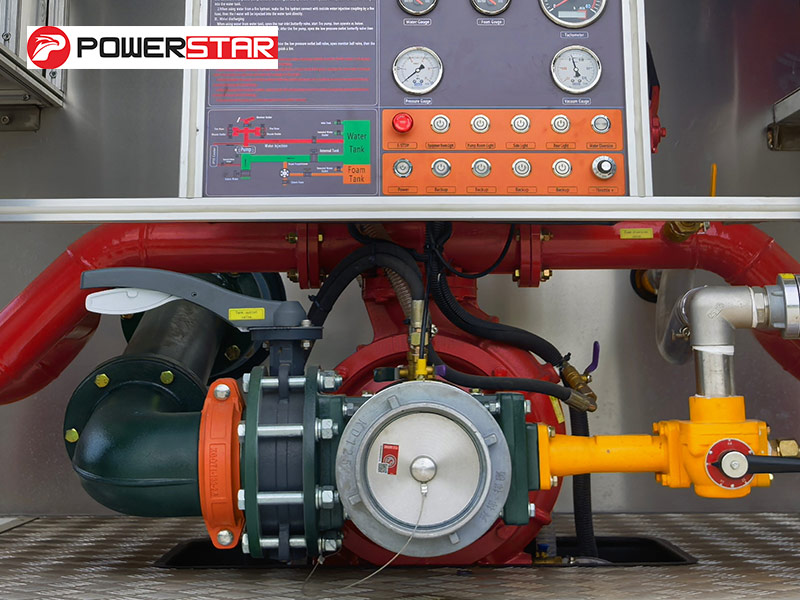

Өрт сорғысы:
Артқы сорғы бөлімінде номиналды шығыны 40 L/s және қысымы 1.0 MPa болатын CB10/40 өрт сорғысы орнатылған. Бұл сорғы сенімді жұмыс істеуге арналған, тұрақты су қысымын қамтамасыз етіп, өрт жеңдері мен лафетті оқпандардың өртті сөндіру үшін ұзақ қашықтыққа суды немесе көбікті тиімді жеткізуіне мүмкіндік береді.
|
Өрт сорғысының моделі |
Шығын |
Қысым |
Максималды жұмыс қысымы |
Максималды рұқсат етілетін кіріс қысымы |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

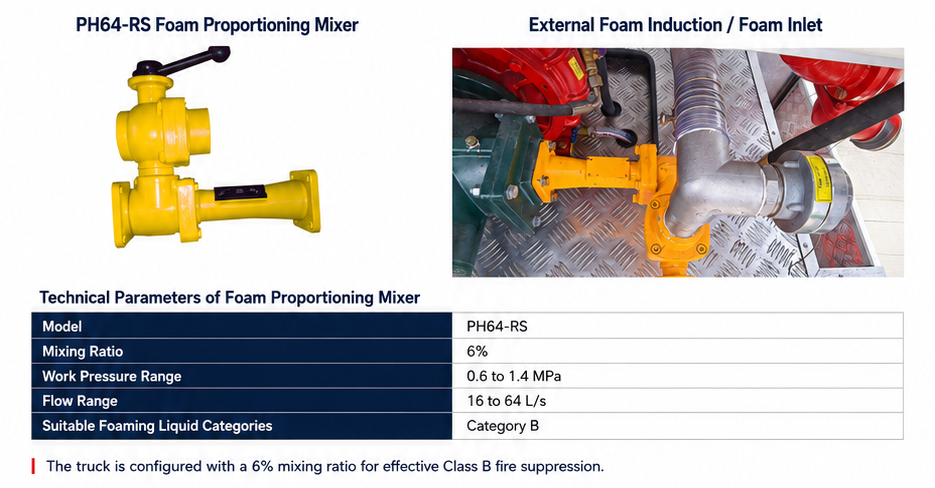

PH64 сорғы сақинасы типті көбік араластырғышы, араластыру қатынасы 3%-дан 6%-ға дейін реттеледі, максималды араластыру шығыны 64 L/s. В класты өрттерді тиімді сөндіру үшін көбік концентратын сумен автоматты түрде араластырады. Сыртқы қуат қажет емес, пайдалану оңай.

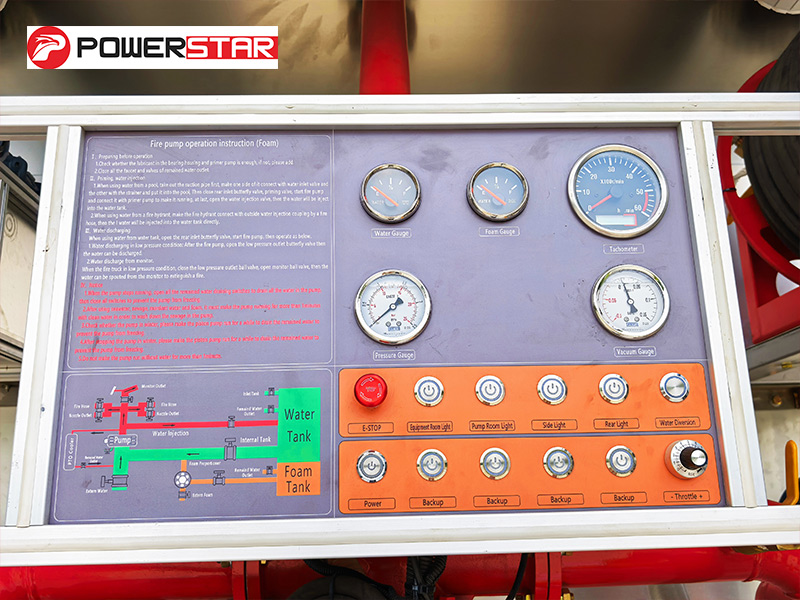

Пайдалану нұсқаулығын, бак құбырларының сызбасын, қысым өлшегішті, су деңгейі өлшегішін, көбік деңгейі өлшегішін, авариялық тоқтату түймесін, PTO басқаруын, негізгі қуат қосқышын, сорғы басқару элементтерін, лафетті оқпан басқаруын және бөлім жарықтандыруын қамтиды. Барлық басқару элементтері анық белгіленген және оңай пайдалануға арналған.

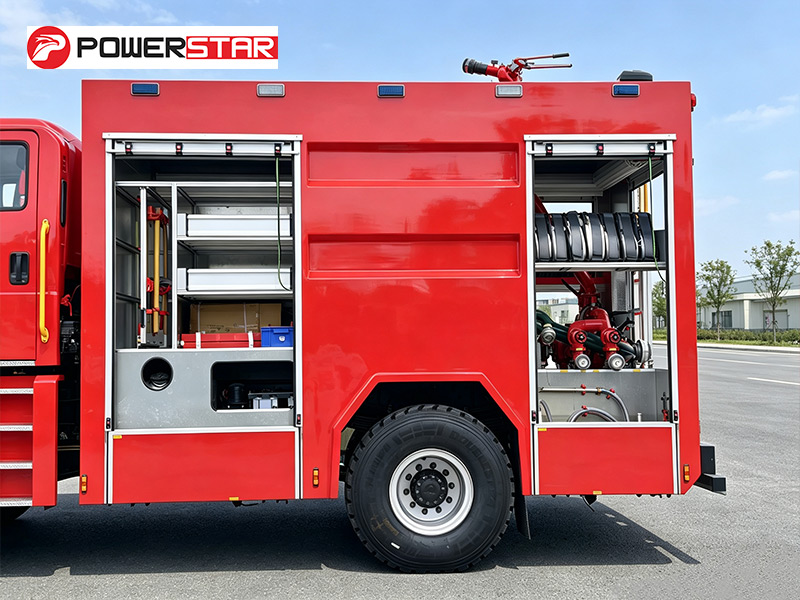

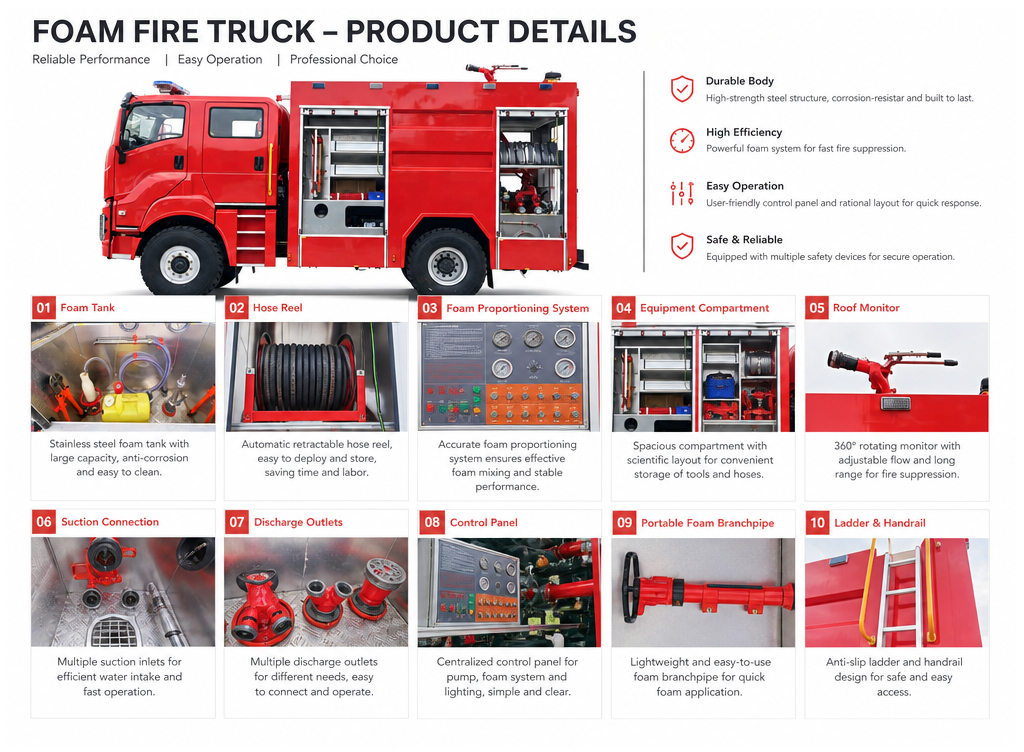

» Ⅵ.Өрт сөндіру жабдықтары :

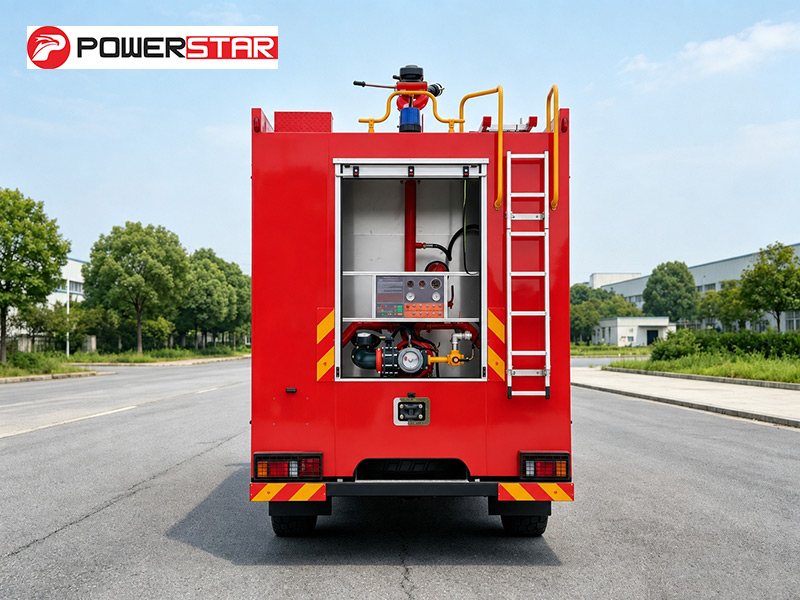

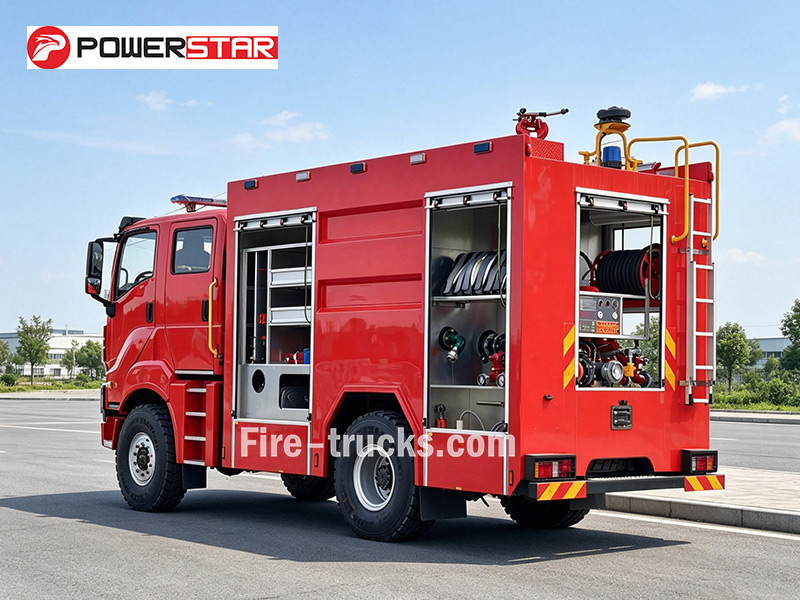

• Жабдық бөлімі
Көліктің екі жағында орналасқан бұл бөлімдер жабдық сөрелерімен және сақтау науаларымен жабдықталған. Сөрелер өрт жеңдерін, сору түтіктерін және көбік пистолеттерін реттелген түрде сақтауға мүмкіндік береді. Сақтау науалары кілттер, балталар және ломдар сияқты құралдарға жылдам қол жеткізуді қамтамасыз етіп, құтқару тиімділігін арттырады.
•Сорғы бөлімі:CB10/40 өрт сорғысымен, басқару панелімен, қысым өлшегішпен, вакуум өлшегішпен және жарықтандыру жүйесімен жабдықталған. Қосалқы бөлшектерге өрт жеңдері, сору жеңдері, коллекторлар, сүзгілер, өрт саптамалары, көбік пистолеттері, сору жеңіне арналған кілттер және редукторлар кіреді.
Бұл ISUZU GIGA FVR 4×4 көбік өрт сөндіру көлігі артқы жағында орнатылған CB10/40-XZ сорғысымен және кабина үстіндегі PL8/32 лафетті оқпанымен жабдықталған. Сұйықтық сыйымдылығы жалпы 3 500 литрді құрайды — 3 000 л суға және 500 л көбікке арналған. Көлік берік 4×4 шассиге негізделген және 300 HP 6HK1-TCG60 қозғалтқышымен қозғалады. Стандартты жеткізу құрамына өрт жеңдері, сору желісі, қосқыштар, көбік пистолеті және толық құралдар жинағы кіреді. Толық сипаттамалар төменде берілген:

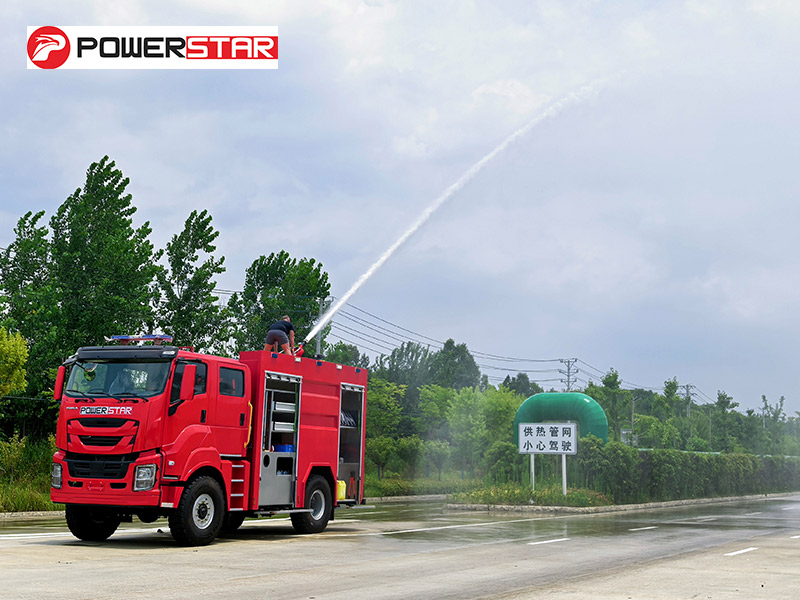

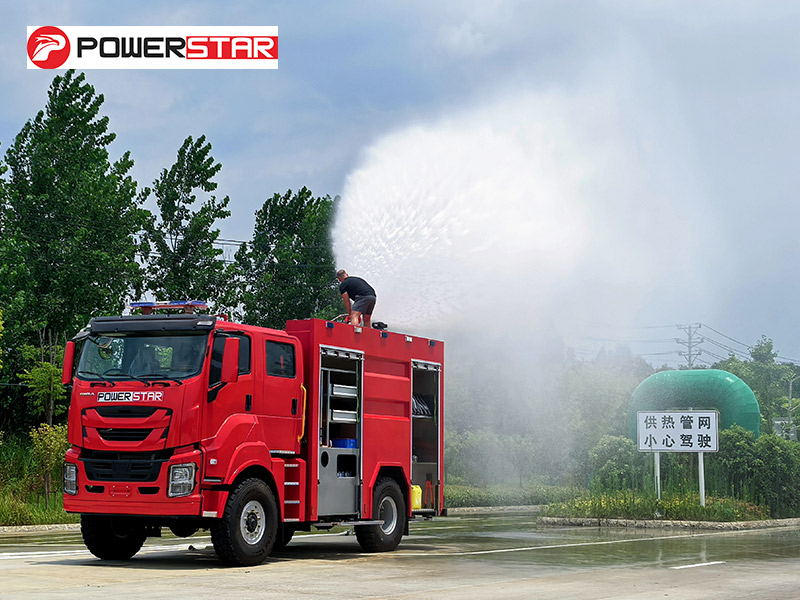

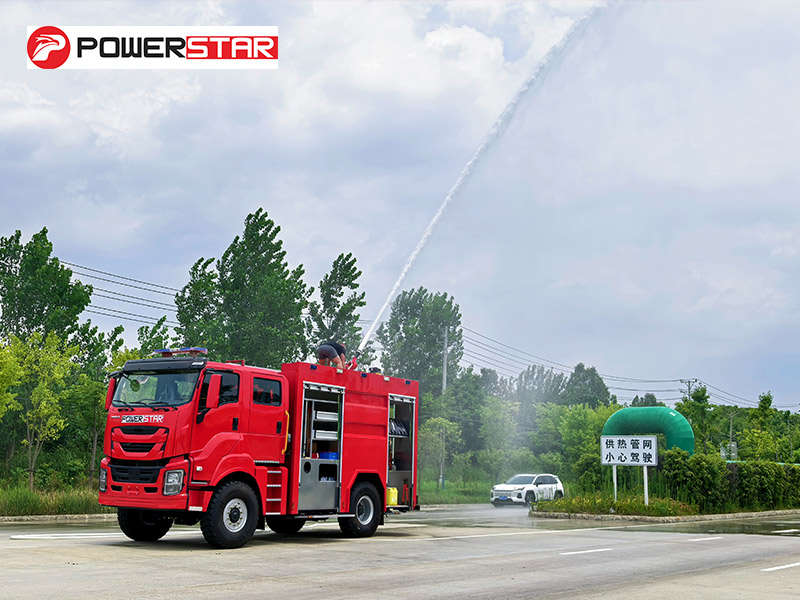

» Ⅶ.Өрт лафетті оқпанының өнімділік сынағы :

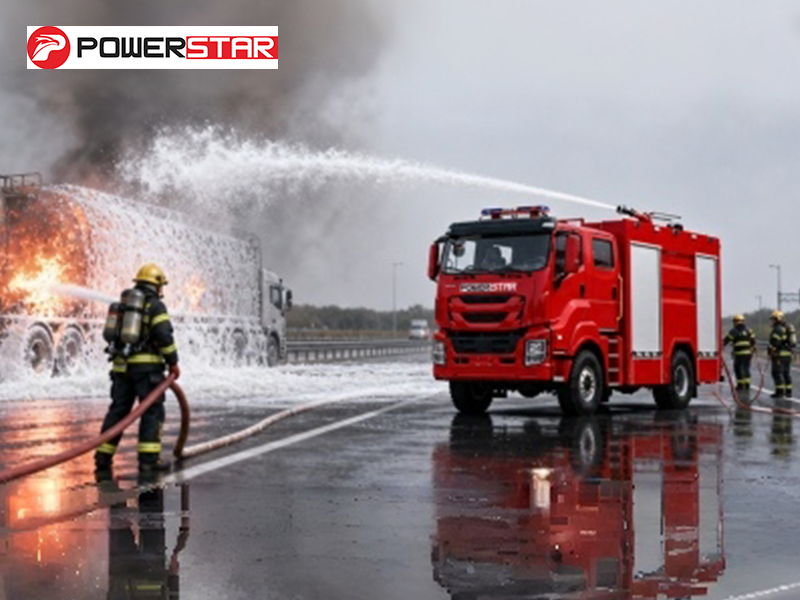

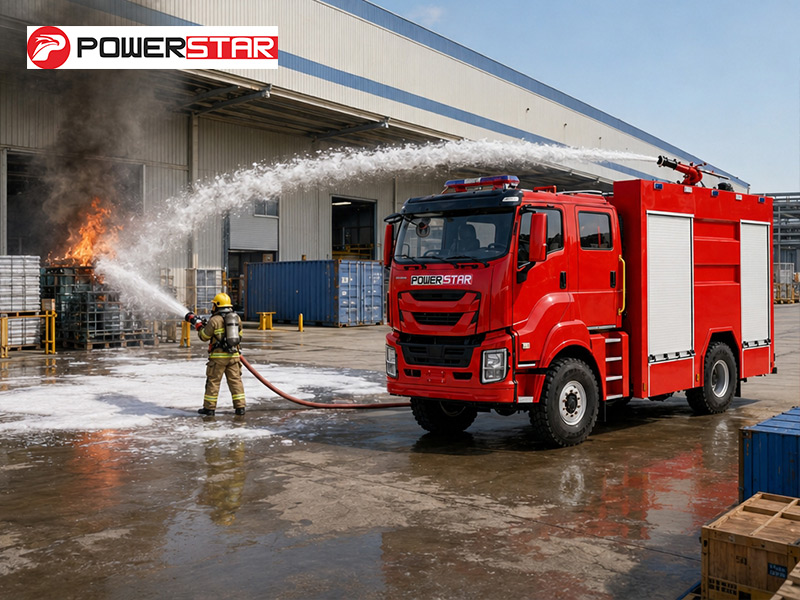

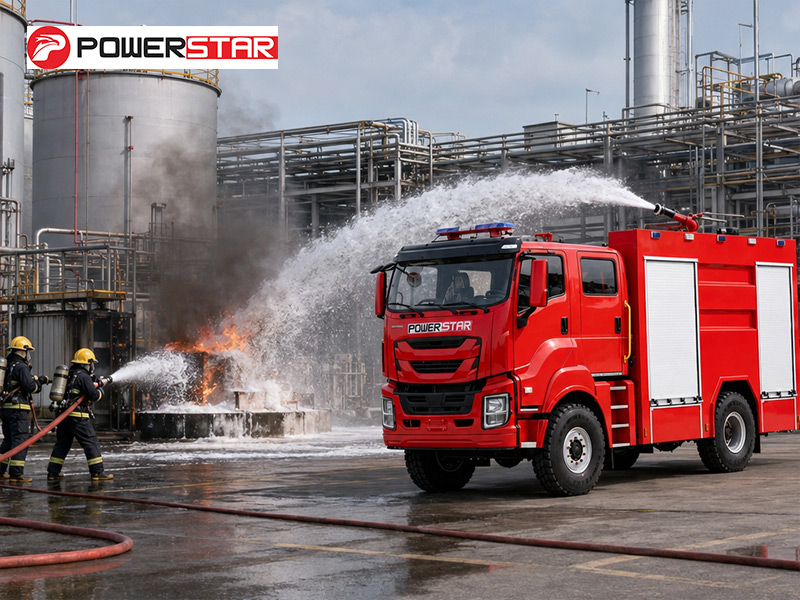

» Ⅷ.Қолдану сценарийлері :
Isuzu FVR 6 текше метр көбік өрт сөндіру көлігі доңғалақ базасы 4500 мм Isuzu FVR шассиін пайдаланады. Ол Isuzu 6HK1-TCL қозғалтқышымен, жылдам 8 жылдамдықты беріліс қорабымен, 5 тонналық көміртекті болаттан жасалған су ыдысымен (коррозияға қарсы өңдеумен), 1 тонналық 304 тот баспайтын болаттан жасалған пенопластпен, Шанхай Xiongzhen CB10/40 төмен қысымды өрт сорғымен (артқы жағында орнатылған өрт сөндіру мониторы 2), 2 PL 3 PL0-мен жабдықталған. сорғы үйіндегі орташа қысымды шланг орамы.
