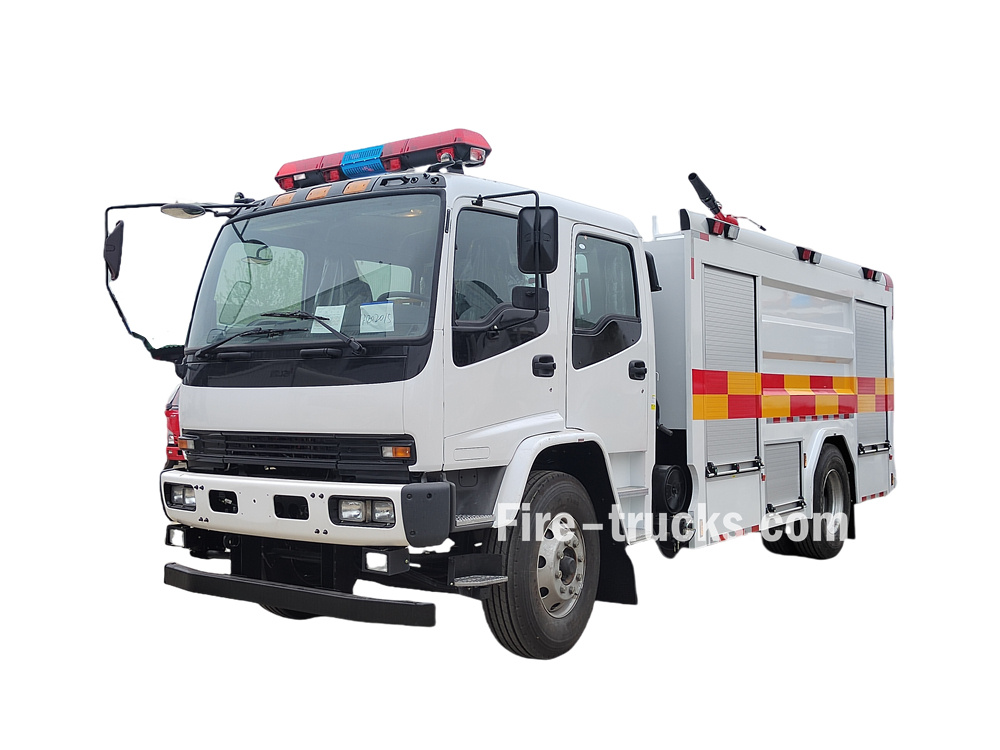

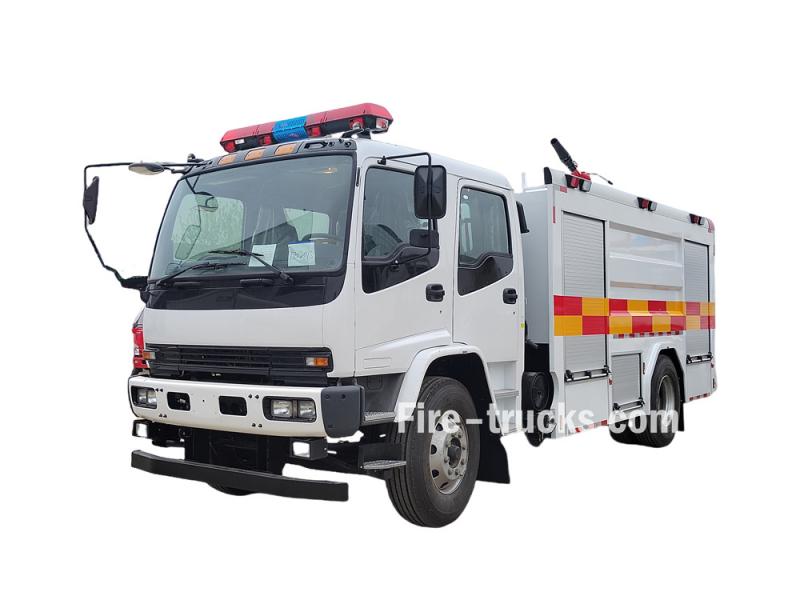

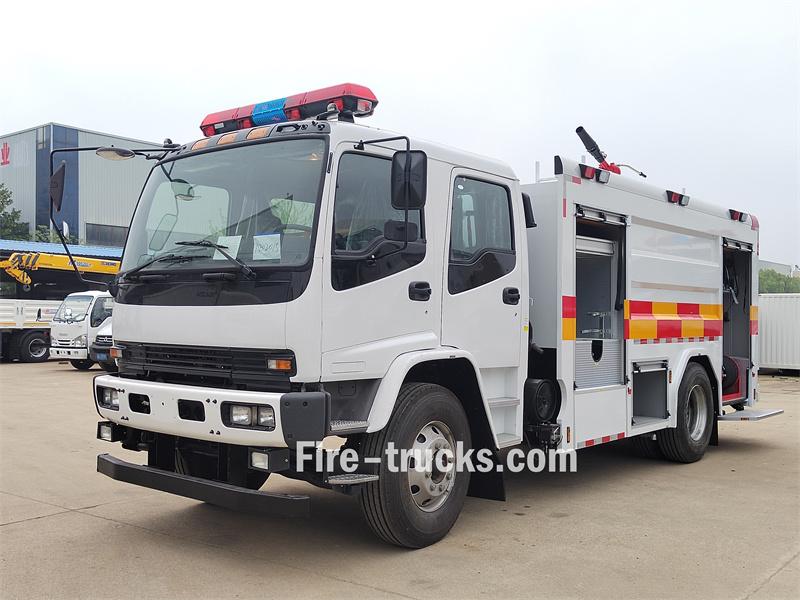

Сауд Арабиясы Isuzu FVR көбікті өрт сөндіру көлігі

Isuzu FVR 6 текше метр көбік өрт сөндіру көлігі доңғалақ базасы 4500 мм Isuzu FVR шассиін пайдаланады. Ол Isuzu 6HK1-TCL қозғалтқышымен, жылдам 8 жылдамдықты беріліс қорабымен, 5 тонналық көміртекті болаттан жасалған су ыдысымен (коррозияға қарсы өңдеумен), 1 тонналық 304 тот баспайтын болаттан жасалған пенопластпен, Шанхай Xiongzhen CB10/40 төмен қысымды өрт сорғымен (артқы жағында орнатылған өрт сөндіру мониторы 2), 2 PL 3 PL0-мен жабдықталған. сорғы үйіндегі орташа қысымды шланг орамы.

Жүк машинасының шассиі:
ISUZU FVR , 4x2
Жұмыс қуаты:
4000L water +1000L foam
Қозғалтқыш қуаты:
240 HP/ 6HK1-TCL
Өрт сорғышы:
China CB10/40-XZ
Сорғы ағыны:
40L/s
Жұмыс қысымы:
1.0 Mpa
Өрт мониторы:
China PL8/32
Ағынды бақылау:
32 L/s
Монитор диапазоны:
Water≥60 m,Foam≥48m

Өнім санаттары

Өз өрт сөндіру автокөліктеріңізді қазір жасаңыз

Біз әлемдік тұтынушыларға жоғары сапалы өрт сөндіру машиналарын жеткізуді көздейміз. Сіздің сенімді және ең жақсы серіктесіңіз мәңгілікке.

Бізбен хабарласыңы

Жаңа өнімдер

♦ Сауд Арабиясы Isuzu FVR көбікті өрт сөндіру көлігі ♦

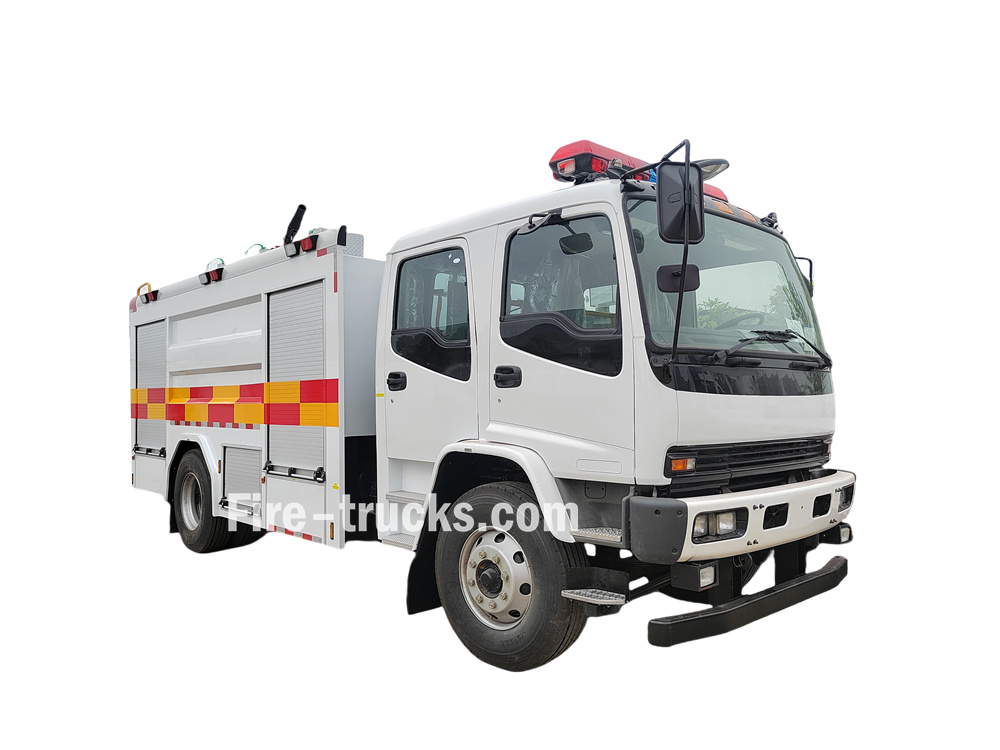

Saudi araba Isuzu FVR foam fire tender vehicle

Жұмыс қабілеттілігі

Қозғалтқыш үлгісі

Доңғалақ базасы

Қондырғы

5000л су + 1000л көбік

6HK1/ 240HP

4500 мм

★Су ыдысы көміртекті болат

★Көбік сыйымдылығы баспайтын болат, SS 304

★ Қытайға әйгілі CB10/40-XZ өрт сорғысы

★ Қытайға әйгілі PL8/32 өрт мониторы

★ 2025 жыл жаңа

» Ⅰ. Негізгі ерекшеліктері:

★ Isuzu 240HP қуатты қозғалтқышы, ақаусыз 100 000 км.

★ Isuzu FVR GIGA кабинасы, еуропалық дизайн

★ Қытайға әйгілі CB10/40 өрт сорғысы, өте сенімді

★ Резервуардың сыйымдылығын реттеуге болады

» Ⅱ.Өнім параметрі:

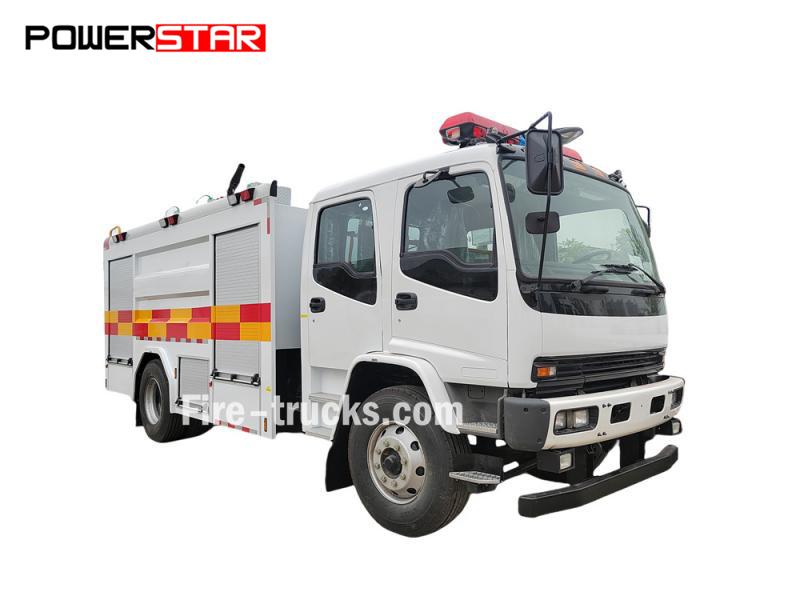

ISUZU GIGA 6000L көбікті су өрт сөндіру көлігі
Жалпы	Жұмыс қабілеттілігі	5000л су ыдысы, 1000л көбік ыдысы
	Жүк машинасының шассиі	Isuzu FVR GIGA
	Қозғалтқыш қуаты	240 HP / Isuzu 6HK1-TCL
	Өрт сорғысы	CB10/40-XZ
Шасси	Диск түрі	4X2
	Берілу	FAST 8 ауысым, қолмен
	Доңғалақ базасы	4500мм
	Шин	295/80R22,5 18PR,6+1дөңгелегі
Өрт сорғысы	Үлгі	CB10/40-XZ
	Қысым	1МПа
	Максималды жұмыс қысымы	1,144 МПа
	Максималды рұқсат етілген кіріс қысымы	0,4 МПа
	Ағын	40л/с
	Максималды сору биіктігі	7м
	Номиналды жылдамдық	3135 ± 50р/мин
	Суды бұру уақыты	≤ 35с
Көбік суын пропорциялау үшін араластырғыш	Үлгі	PH64-RS
	Араластыру қатынасы	6%
	Жұмыс қысымының диапазоны	0.6 ～ 1,4 МПа
	Ағын диапазоны	16 ～ 64 л/с
	Қолайлы көбік түзетін сұйықтық санаттары	B санаты
Өрт мониторы	Үлгі	PL8/32
	Ағын	32 л/с
	Номиналды жұмыс қысымы	0,8 МПа
	Максималды жұмыс қысымы	1,0 МПа
	Ауқым	Су	≥ 6 0м
		Көбік	≥ 48 м
	Қадамды айналдыру	- 45 ～ +70°
	Көлденең айналу	0 ～ 360°
Стандартты конфигурация	Барлық стандартты керек-жарақтар: өрт сөндіру түтігі, сүзгі, муфта, кілт, су/көбік пистолет, негізгі құралдар жинағы, ағылшынша нұсқаулық……

---- - Танкер материалы : Көміртекті болат, баспайтын болат, алюминий қорытпасы, PP материалы

----- Өрт сорғысы : Танкердің корпусына және ұшу қашықтығына негізделген, қосымша американдық Дарли бренд

----- Қосымша: Құбыр, шланг орамы, алюминий баспалдақ, Біріккен үлгі (қытай, еуропалық, американдық түрі)

Шасси:

Түрі: Өрт сөндіру машиналарына арналған Isuzu GIGA 4x2 II класс шассиі

Доңғалақ базасы: 4500мм

Қозғалтқыш: Isuzu 6HK1-TCL 240 а.к. турбокомпрессорлық салқындатылған дизельді қозғалтқыш , Euro 5 шығарындылары стандарты

Берілу: Жылдам 9 жылдамдықты, механикалық

Шиналар: 295/80R22,5, 6+1

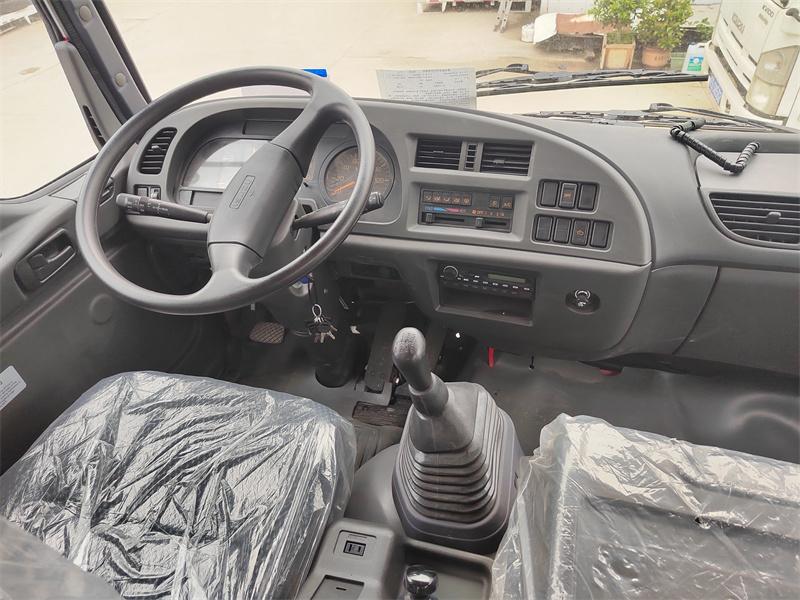

Кабина: Екі қатарлы, 2+3 орындық, кондиционері, USB, руль күшейткіші бар

Осьтік жүктеме: Алдыңғы ось 6500кг, артқы осі 11500кг.

» Ⅲ. Өрт сорғы жүйесі:

Өрт сорғысы: Shanghai Xiongzhen CB10/40 төмен қысымды көлікке орнатылған өрт сорғысы

• Түрі: Көлік құралына орнатылған төмен қысымды центрифугалық сорғы

• Номиналды ағын/қысым: 40 л/с @ 1,0 МПа

• Пісіру уақыты: ≤ 35с

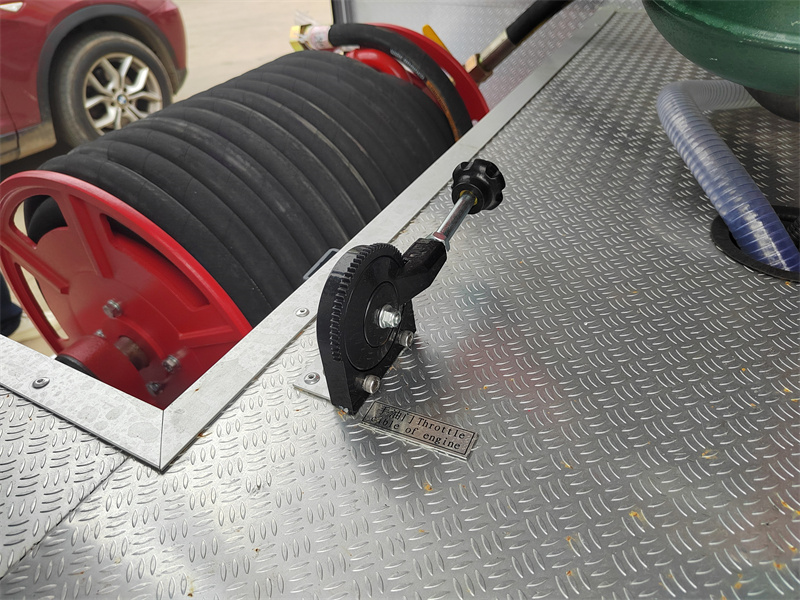

• Көмекші конфигурация: Бастапқы өрттерді жылдам орналастыру және сөндіру үшін сорғы үйінде бір 30 метрлік орташа қысымды өрт сөндіру шлангінің катушкасымен жабдықталған.

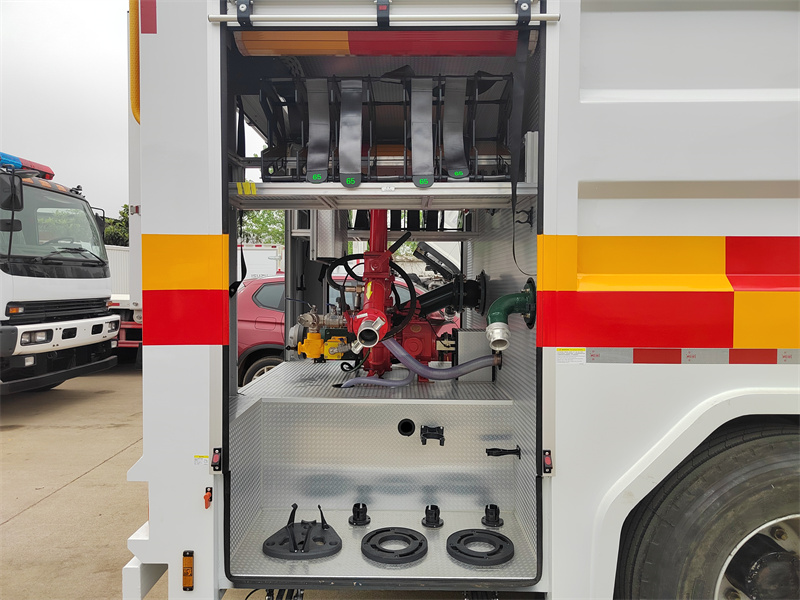

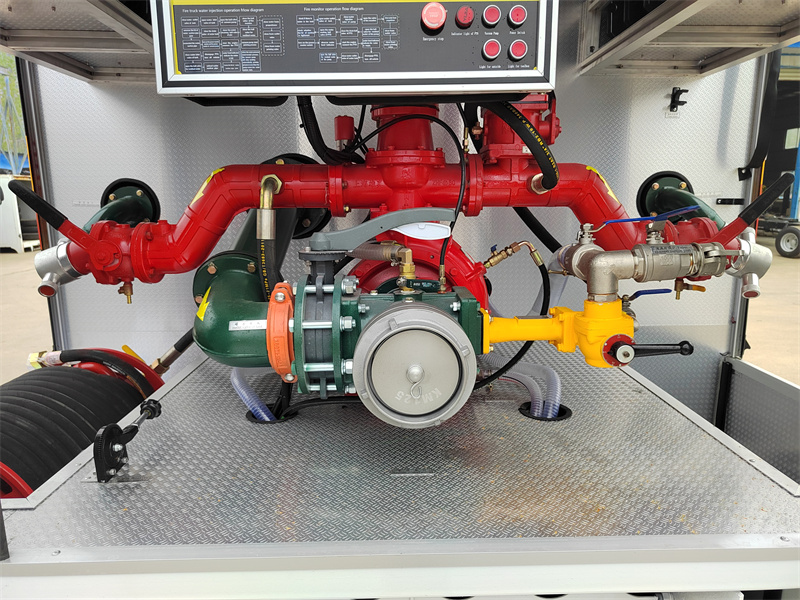

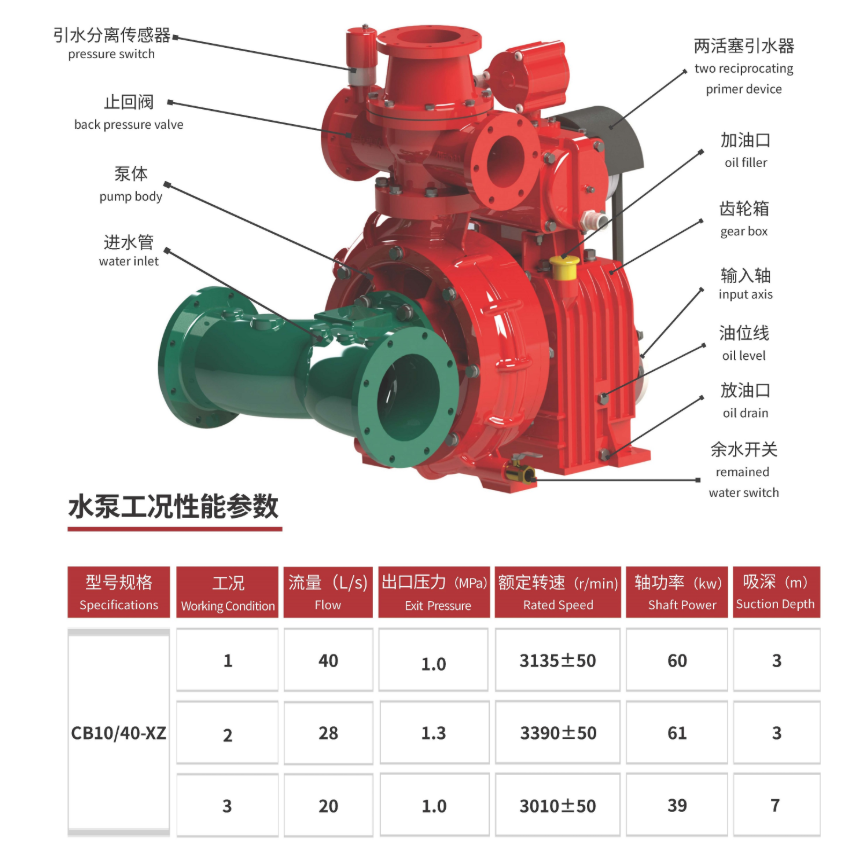

CB10/40-XZ fire pump

Өрт сорғы үлгісі	Ағын	Қысым	Максималды жұмыс қысымы	Максималды рұқсат етілген кіріс қысымы
CB10/40-XZ	40л/с	1,0 МПа	1,144 МПа	0,4 МПа

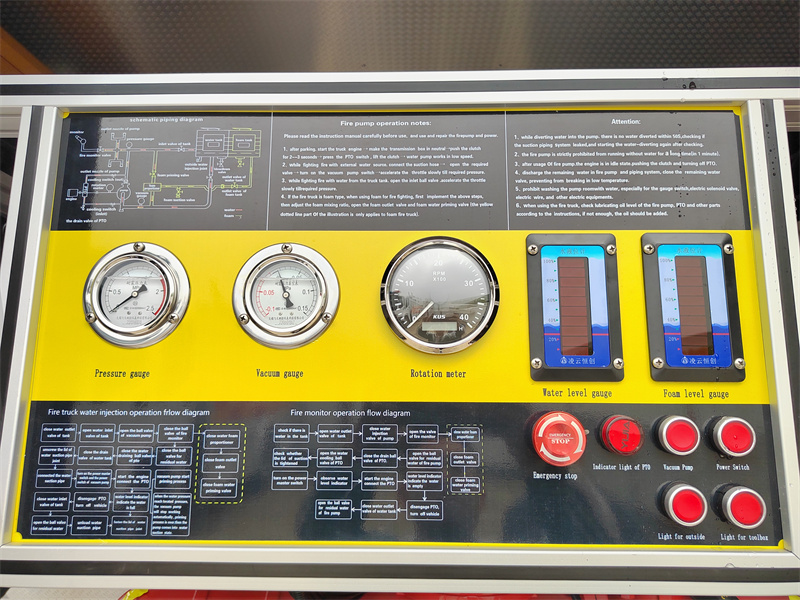

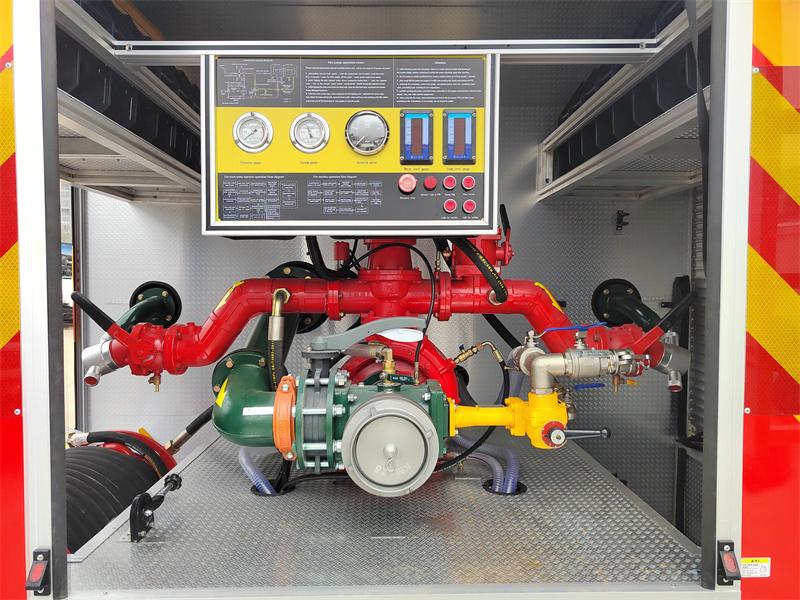

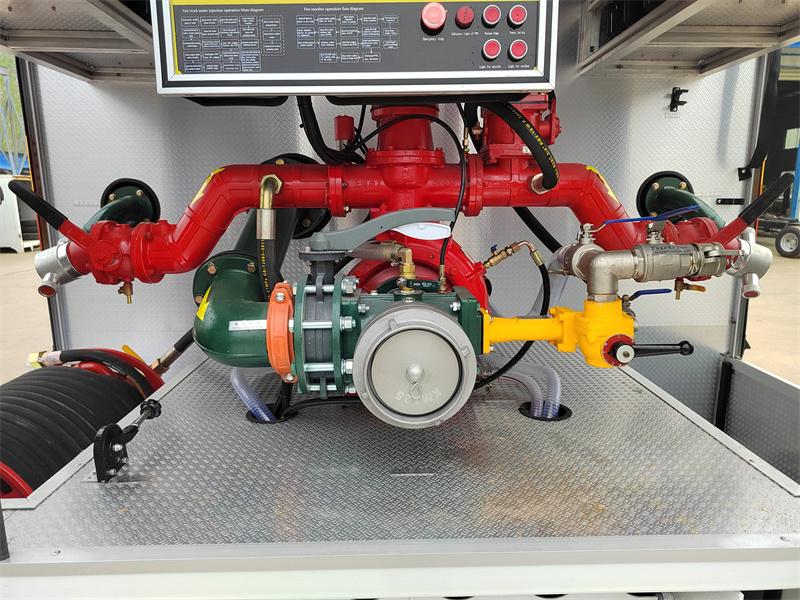

Басқару тақтасы: Схема Құбыр схемасы, өрт сорғысының жұмыс ескертулері, Назар аударыңыз, өрт сөндіру машинасының су бүрку жұмысының схемасы, өрт мониторының жұмыс ағынының схемасы, вакуумометр, манометр, тахометр, су деңгейінің өлшегіші, көбік деңгейін өлшейтін құрал, апаттық тоқтату түймесі, PTO, жабдық бөлмесінің жарығы, сорғы бөлмесінің жарығы және т.б.

Control panel

» Ⅳ . Өрт бақылау жүйесі:

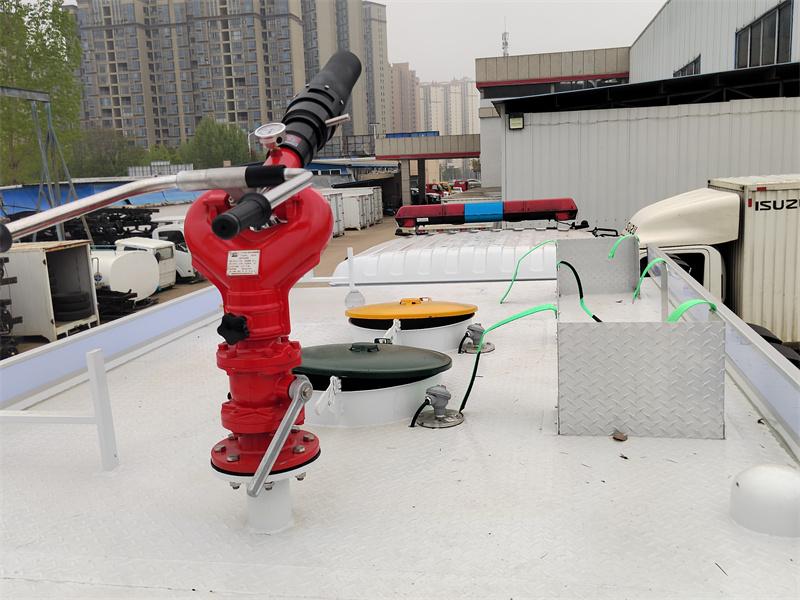

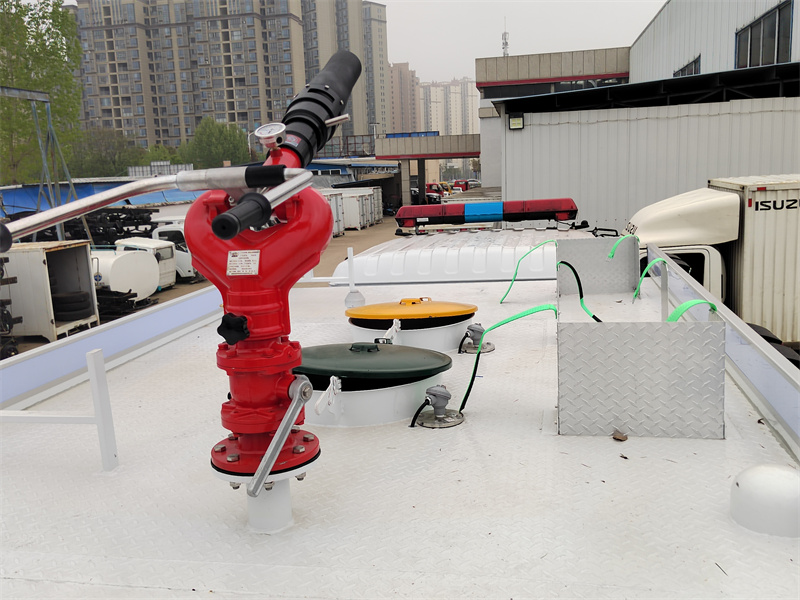

Өрт мониторы: Chengdu West PL32 өрт мониторы

• Түрі: Алынатын электрлік/қолмен қашықтан басқарылатын өрт мониторы.

• Номиналды ағын жылдамдығы: 32 л/с

• Ауқым: Су ≥ 60 метр, Көбік ≥ 55 метр.

• Бақылау әдісі: Суды немесе көбікті сұйықтықты шашыра алады; көбіктенетін цилиндрді алып тастау арқылы су атқыш ретінде пайдалануға болады; сонымен қатар гүлдену және тұрақты ток функциялары бар; реттелетін жұмыс тұтқасының бұрышы; көлденең және биіктікте құлыптау функциялары бар;

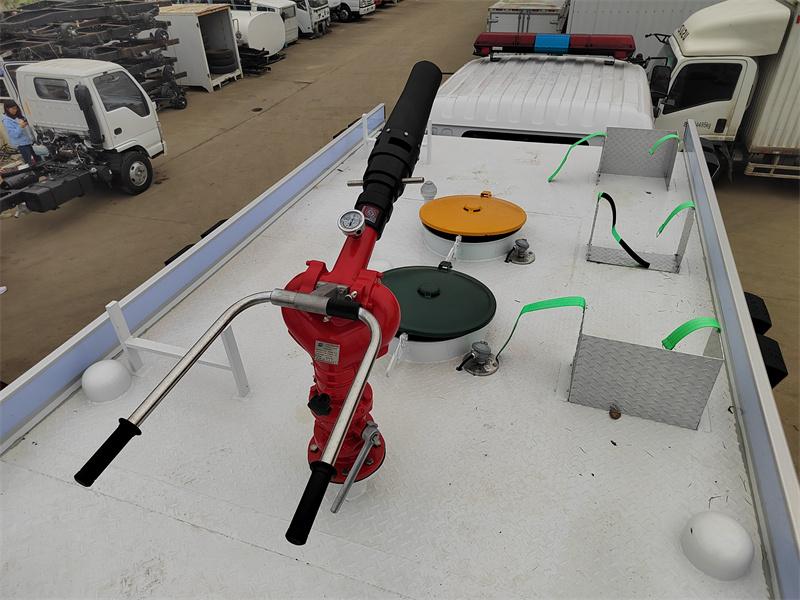

PL8/32 fire monitor

Өрт мониторының үлгісі

Ағын

Ауқым

Номиналды қысым

Қадамды айналдыру

Көлденең айналу

Салмағы

PL8/32

32 л/с

су ≥60 м,

көбік ≥48м

0,80 МПа

-45 ° ～+70 °

0～360 °

23 кг

» Ⅴ . Техникалық дизайн:

POWERSTAR R&D дизайн бөлімі:

100% теңшелген сыртқы түрі, су + көбік танкерінің сыйымдылығын, өртке қарсы құралдарды сақтауға арналған қорапты жобалаңыз, сонымен қатар бүкіл жүк көлігінің өлшемін теңшеуге болады .

ISUZU GIGA 4x2 6000L foam water fire truck technical drawing

» Ⅵ Жөнелтуге дейінгі сынақ:

Isuzu GIGA 4X2 6000L көбікті өрт сөндіру көлігін біздің зауыттан жеткізбес бұрын, біз өрт сөндіру көлігін зауыттық тексеруден өткіздік, оған жаңбыр сынағы, өрт сорғысының және өрт мониторының өнімділігін сынау, сонымен қатар дәнекерлеу процесін, бояуды және басқа аспектілерді қорытынды тексеруден өткіздік.

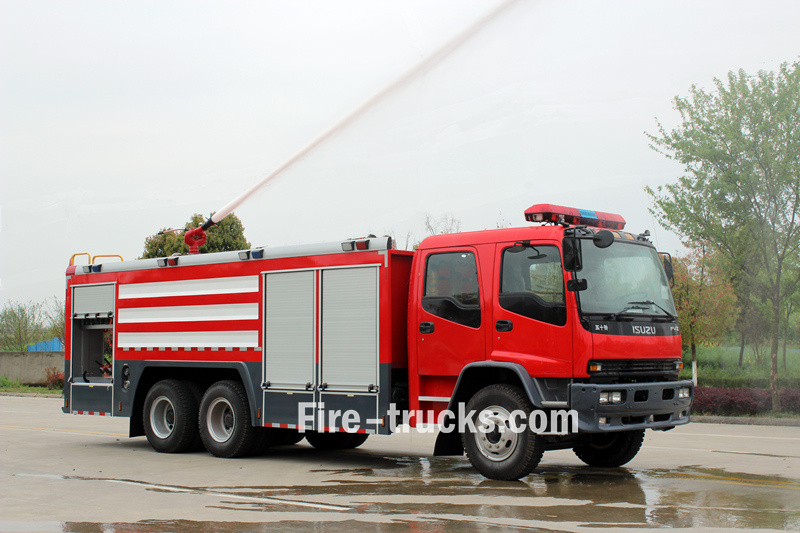

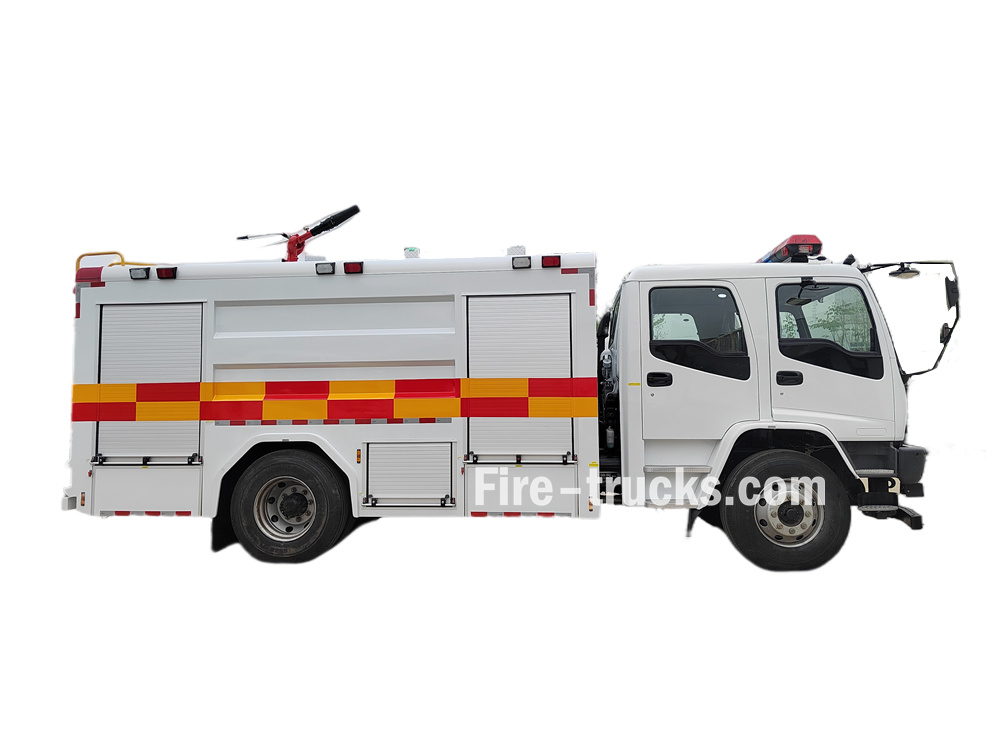

Isuzu GIGA 6000L foam fire fighting truck

» Ⅶ . Көлік жабдығы:

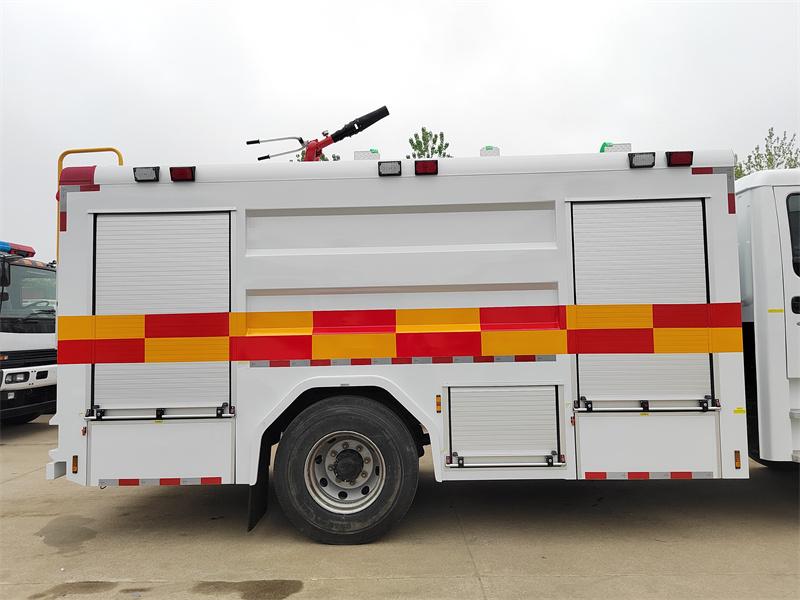

• Алдыңғы жабдық қорабы: Ашық жоспарлы дизайн, жүргізуші кабинасына қосылған, алюминий қорытпасынан жасалған жабдықтың сөрелерімен және алюминий қорытпасынан жасалған тақтайша еденімен жабдықталған. Өртке қарсы балталарды, балғаларды, күректерді, қалақтарды, кілттерді, ломдарды, өрт сөндіргіштерді және т.б.

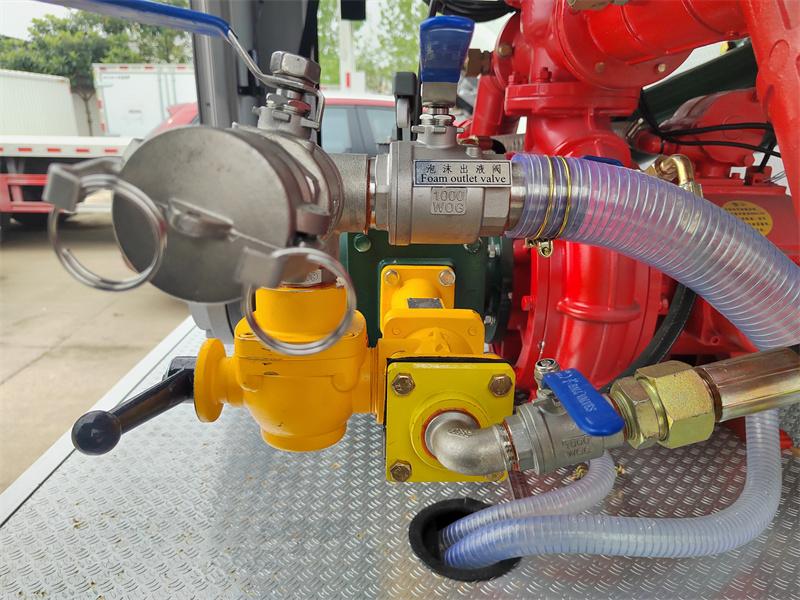

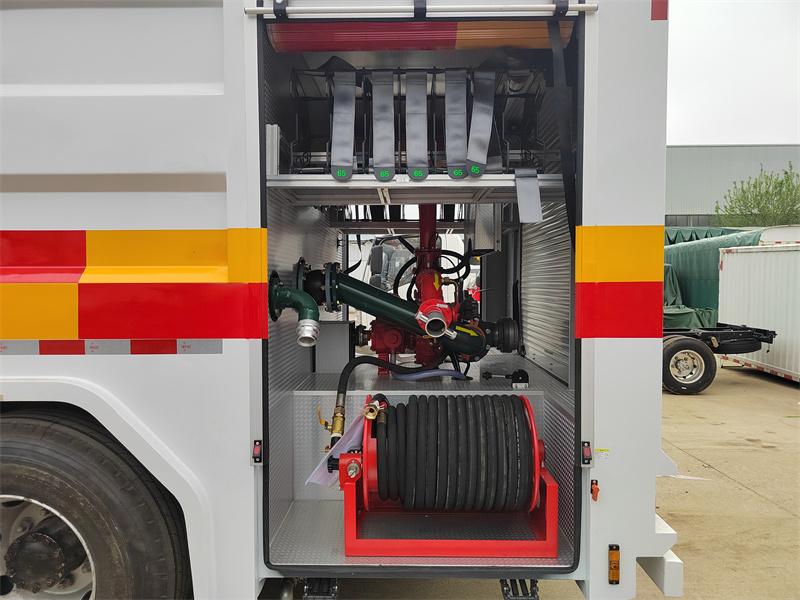

• Сорғы бөлмесінің ішкі көрінісі: Сондай-ақ, автокөлік құралдары мен керек-жарақтарын сақтауға арналған ұтымды орналасуы бар, сырғанамайтын және тозуға төзімді алюминий қорытпасынан жасалған дойбы тақталармен қапталған. Өрт сөндіру түтіктерін, су жинағыштарды, су таратқыштарды, су сүзгілерін, өрт саптамаларын, көбік мылтықтарын және т.б.

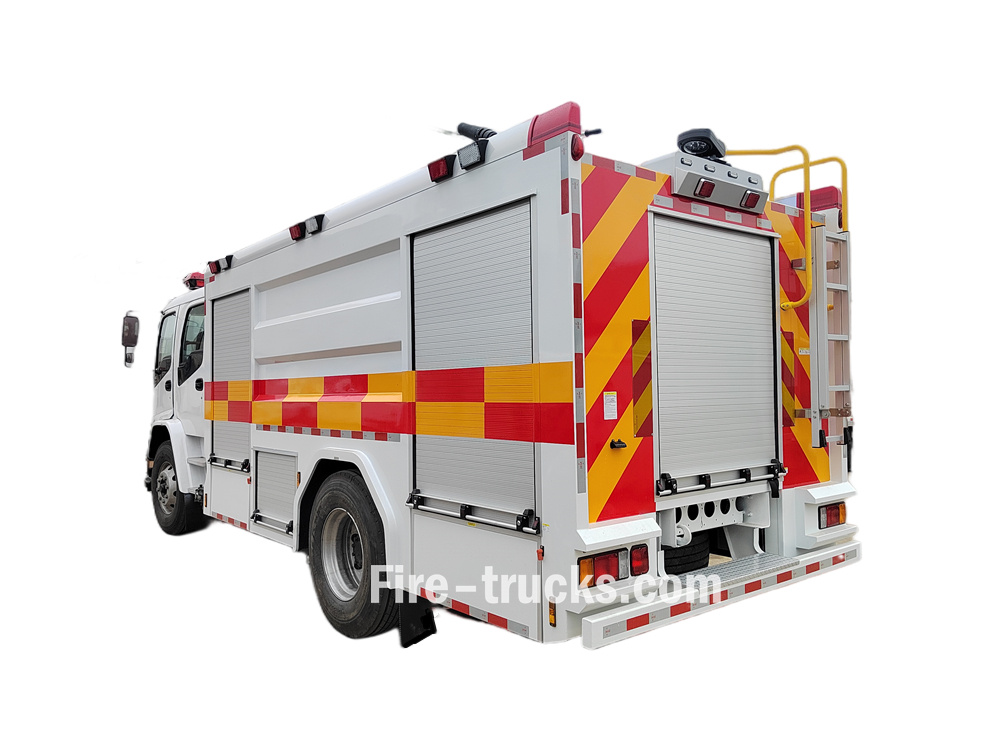

Isuzu FVR GIGA 6CBM foam water fire rescue truck

» Ⅷ . Жарықтандыру және дабыл жүйелері :

• Ескерту шамдары:

o Негізгі ескерту шамдары: шатырға орнатылған ескерту шамдарының ұзын қызыл жолағы.

o Көмекші шамдар: ескерту тиімділігін арттыру үшін көліктің айналасына орнатылған жыпылықтайтын қызыл шамдар.

• Жұмыс шамдары: Түнгі өрт сөндіру жұмыстарына кең аумақты жарықтандыруды қамтамасыз ету үшін көліктің артқы жағында орнатылған 360 градусқа айналатын шамдар.
