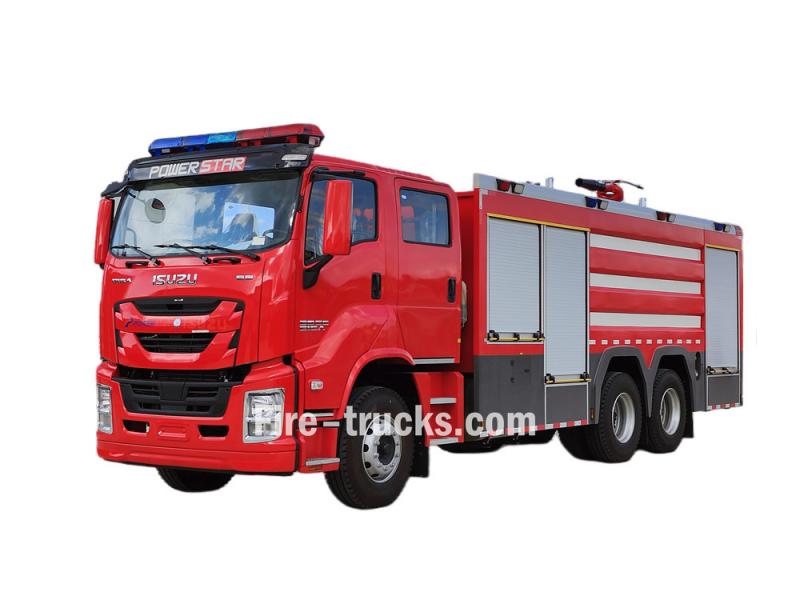

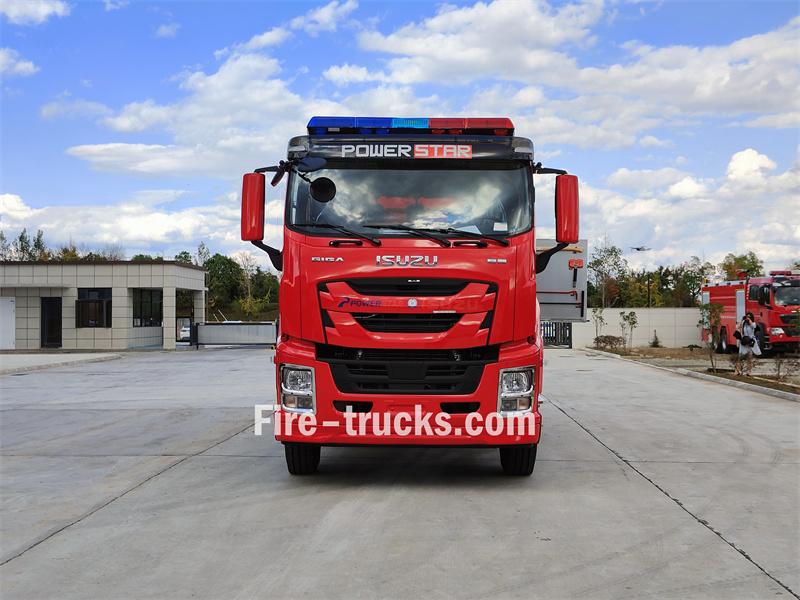

Сенегалға арналған Isuzu GIGA ауыр құтқару өрт сөндіру көлігі

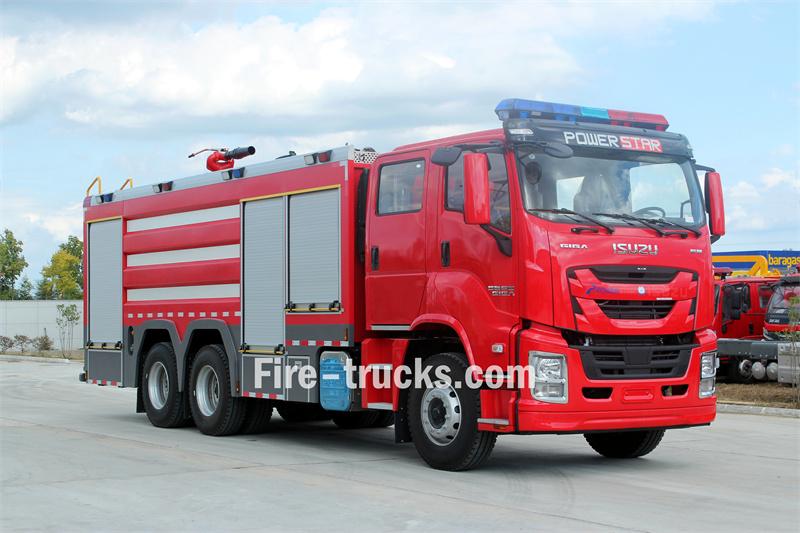

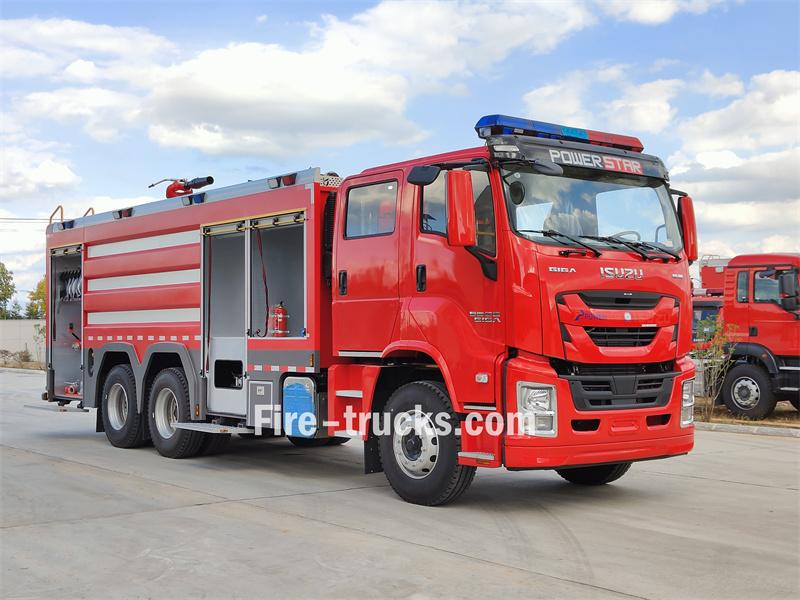

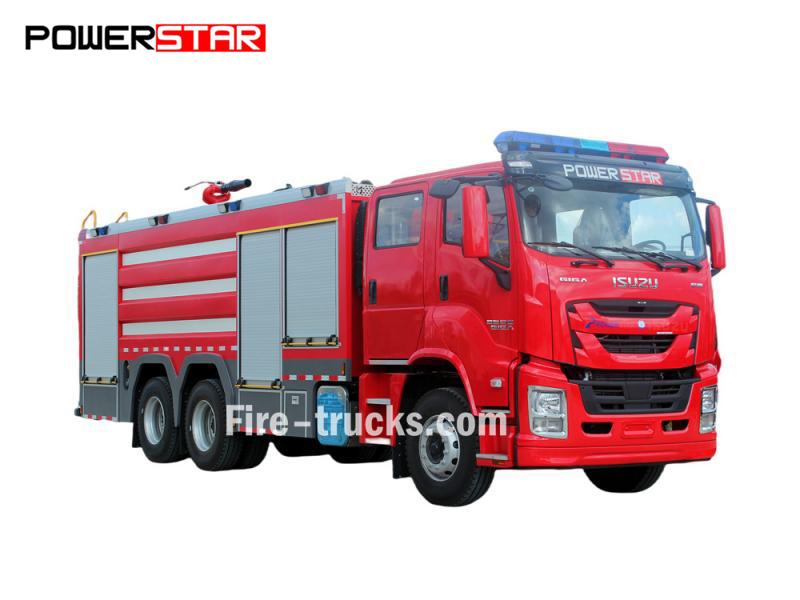

Isuzu GIGA 6X4 10 текше метр көбікті өрт сөндіру көлігі Isuzu GIGA 6X4 шассиіне негізделген, доңғалақ базасы 4600мм+1370мм. Ол Isuzu 6UZ1-TCG61 қозғалтқышымен және Fast 12 жылдамдықты беріліс қорабымен жабдықталған. Қондырманың алдыңғы жағында жабдық бөлімі, ортаңғы бөлігінде 8500 л көміртекті болаттан жасалған су ыдысы және 1500 л тот баспайтын болаттан жасалған көбік резервуары, ал артқы жағында CB10/60-XZ өрт сорғысымен, басқару панелімен, өрт сөндіру түтіктерімен, өрт сөндіру жабдықтарымен және т.б. жабдықталған сорғы бөлмесі бар. PL8/48 төбесінде өрт мониторы орналасқан.

Жүк машинасының шассиі:
ISUZU GIGA , 6X4
Жұмыс қуаты:
8500L water +1500L foam
Қозғалтқыш қуаты:
380 HP/ 6UZ1-TCG61
Өрт сорғышы:
China CB10/60-XZ
Сорғы ағыны:
60L/s
Жұмыс қысымы:
1.0 Mpa
Өрт мониторы:
China PL8/48
Ағынды бақылау:
48 L/s
Монитор диапазоны:
Water≥70 m,Foam≥60m

Өнім санаттары

Өз өрт сөндіру автокөліктеріңізді қазір жасаңыз

Біз әлемдік тұтынушыларға жоғары сапалы өрт сөндіру машиналарын жеткізуді көздейміз. Сіздің сенімді және ең жақсы серіктесіңіз мәңгілікке.

Бізбен хабарласыңы

Жаңа өнімдер

♦ Senegal Isuzu GIGA ауыр құтқару өрт сөндіру көлігі ♦

Senegal Isuzu GIGA heavy rescue fire truck

Жұмыс қабілеттілігі

Қозғалтқыш үлгісі

Доңғалақ базасы

Қондырғы

8500л су + 1500л көбік

6UZ1/ 380HP

4600+1370 мм

★Су ыдысы көміртекті болат

★Көбік сыйымдылығы 304 баспайтын болат

★ Қытайға әйгілі CB10/60-XZ өрт сорғысы

★ Қытайға әйгілі PL8/48 өрт мониторы

★ 2025 жыл жаңа

» Ⅰ. Негізгі ерекшеліктері:

★ Isuzu 380HP қуатты қозғалтқышы, ақаусыз 100 000 км.

★ Isuzu GIGA 6x4 экипаж кабинасы, еуропалық дизайн

★ Қытайға әйгілі CB10/60 өрт сорғысы, өте сенімді

★ Резервуардың сыйымдылығын реттеуге болады

» Ⅱ.Өнім параметрі:

ISUZU GIGA 6x4 10000L көбікті су өрт сөндіру көлігі
Жалпы	Жұмыс қабілеттілігі	8500л су ыдысы, 1500л көбік ыдысы
	Жүк машинасының шассиі	Isuzu GIGA 6x4
	Қозғалтқыш қуаты	380 HP / Isuzu 6UZ1-TCG61
	Өрт сорғысы	CB10/60-XZ
Шасси	Диск түрі	4X2
	Берілу	FAST 12 ауысым, қолмен
	Доңғалақ базасы	4600+1370мм
	Шин	12R22,5 18PR,10+1дөңгелегі
Өрт сорғысы	Үлгі	CB10/60-XZ
	Қысым	1МПа
	Максималды жұмыс қысымы	1,232 МПа
	Максималды рұқсат етілген кіріс қысымы	0,4 МПа
	Ағын	40л/с
	Максималды сору биіктігі	7м
	Номиналды жылдамдық	3286 ± 50р/мин
	Жылдамдық қатынасы	1:1,44
	Суды бұру уақыты	≤50 с
Көбік суын пропорциялау үшін араластырғыш	Үлгі	PH64-RS
	Араластыру қатынасы	6%
	Жұмыс қысымының диапазоны	0.6 ～ 1,4 МПа
	Ағын диапазоны	16 ～ 64 л/с
	Қолайлы көбік түзетін сұйықтық санаттары	B санаты
Өрт мониторы	Үлгі	PL8/48
	Ағын	32 л/с
	Номиналды жұмыс қысымы	0,8 МПа
	Максималды жұмыс қысымы	1,0 МПа
	Ауқым	Су	≥ 7 0м
		Көбік	≥ 60 м
	Қадамды айналдыру	- 45 ～ +70°
	Көлденең айналу	0 ～ 360°
Стандартты конфигурация	Барлық стандартты керек-жарақтар: өрт сөндіру түтігі, сүзгі, муфта, кілт, су/көбік пистолет, негізгі құралдар жинағы, ағылшынша нұсқаулық……

---- - Танкер материалы : Көміртекті болат, баспайтын болат, алюминий қорытпасы, PP материалы

----- Өрт сорғысы : Танкердің корпусына және ұшу қашықтығына негізделген, қосымша американдық Дарли бренд

----- Қосымша: Құбыр, шланг орамы, алюминий баспалдақ, Біріккен үлгі (қытай, еуропалық, американдық түрі)

Шасси:

Түрі: Isuzu GIGA 6X4 ауыр жүк көтергіш шасси, 4600мм + 1370мм

Қозғалтқыш: Isuzu 6UZ1-TCG61 380 а.к./279 кВт кірістірілген алты цилиндрлі турбокомпрессорлық дизельді қозғалтқыш, көлемі 9,839 л

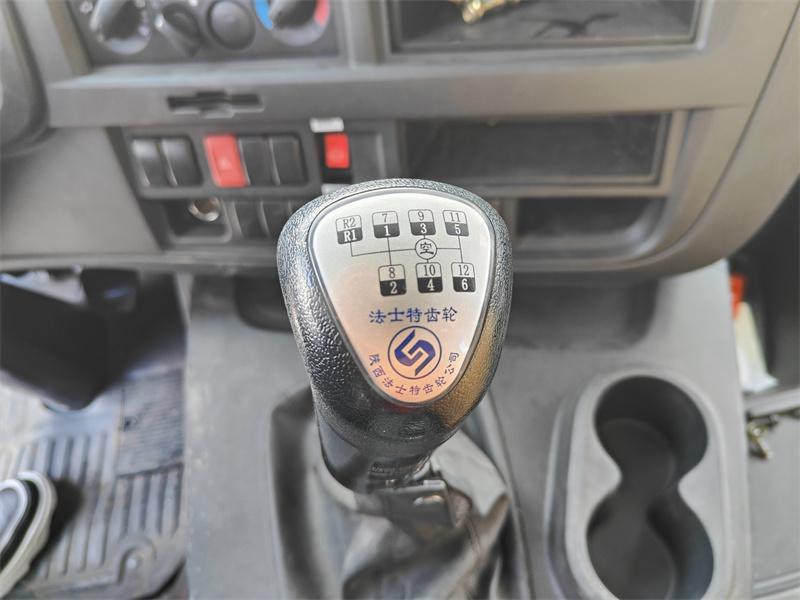

Берілу: Тұрмыстық жылдам 12 жылдамдықты механикалық беріліс қорабы, бірнеше беріліс, беріліс арақатынасының кең диапазоны, әртүрлі жылдамдықтар мен жүктеме талаптарына бейімделеді,

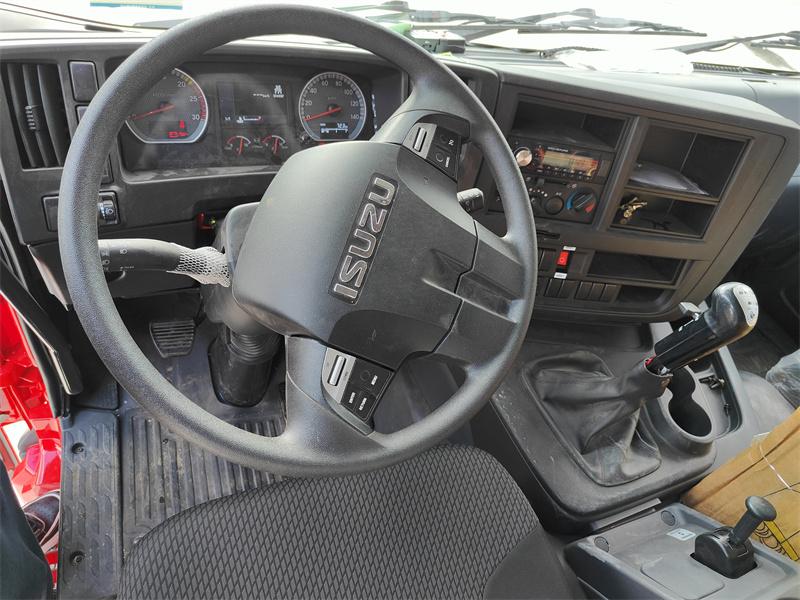

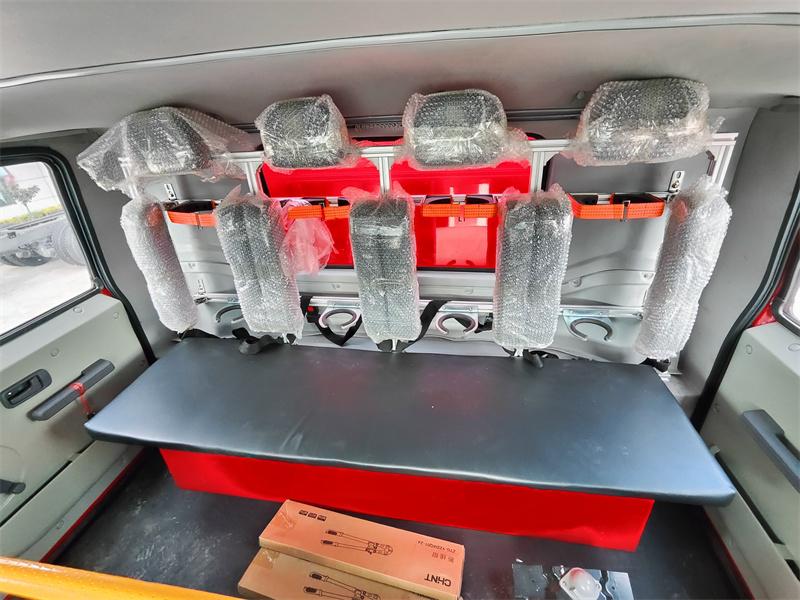

Кабина: Кабина: 2+3 жолаушыға арналған екі қатарлы кабина. Кең көру аймағы, кондиционермен, ABS және т.б.

Осьтік жүктеме: Алдыңғы ось 7000кг, артқы осі 18000кг.

» Ⅲ. Өрт сорғы жүйесі:

Өрт сорғысы: Көлікке орнатылған CB10/60-XZ өрт сорғысымен жабдықталған.

Номиналды ағын/қысым: 1,0 МПа қысымда 60 л/с дейін ағын жылдамдығы;

Өнімділік сипаттамалары: Жетілген және сенімді құрылым, жылдам суды қабылдау және шығару жылдамдығы;

Су мен көбік ерітіндісін дәл араластыруға мүмкіндік беретін көбік пропорционалдылығымен жабдықталған (3%-6% реттеледі).

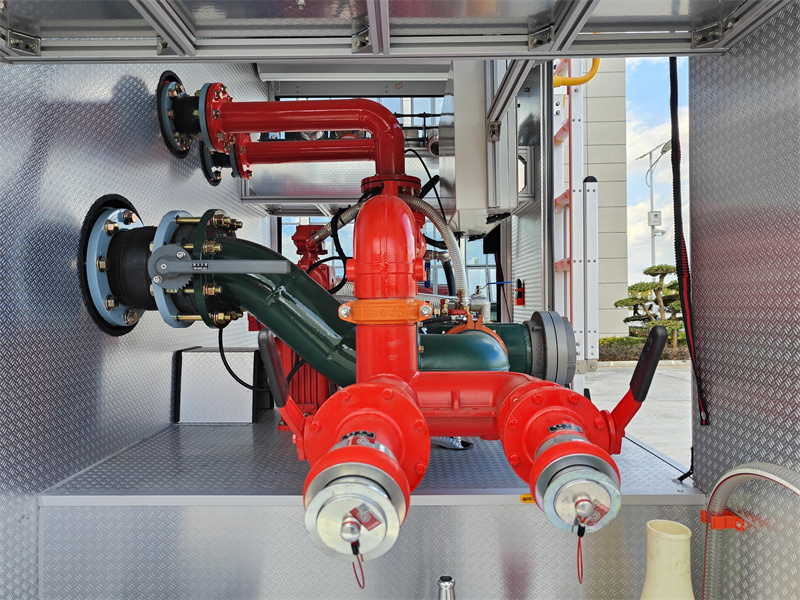

CB10/60-XZ fire pump

Өрт сорғы үлгісі	Ағын	Қысым	Максималды жұмыс қысымы	Максималды рұқсат етілген кіріс қысымы
CB10/60-XZ	60л/с	1,0 МПа	1,232 МПа	0,4 МПа

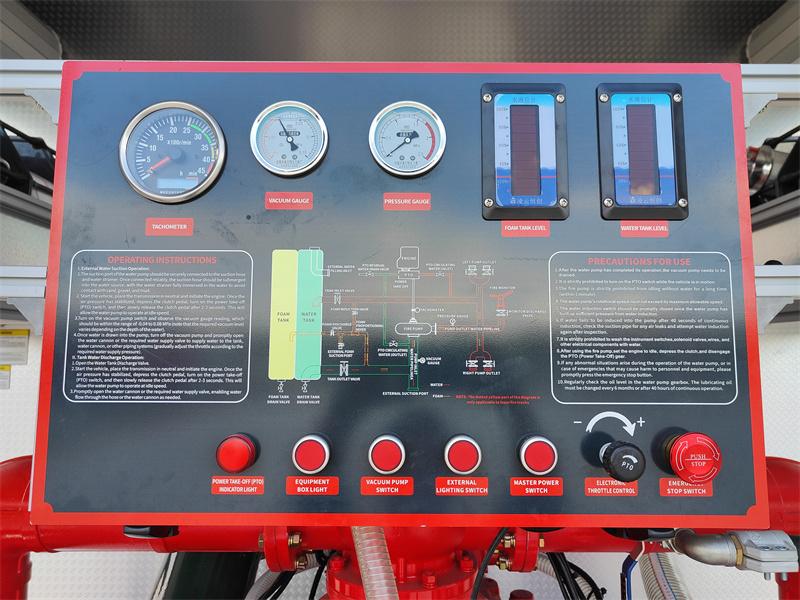

Басқару тақтасы: Жылдамдық, қысым, вакуум, су/көбік деңгейі және т.б. сияқты параметрлерді нақты уақытта көрсету, сонымен қатар пайдалану нұсқауларын, құбыр схемаларын, пайдалану сақтық шараларын және т.б., сондай-ақ PTO, жабдық қорабының шамы, вакуумдық сорғы қосқышы, сыртқы жарық қосқышы, негізгі қуат қосқышы, электронды дроссельді басқару, авариялық тежегіш қосқышы және т.б.

Control panel

» Ⅳ . Өрт бақылау жүйесі:

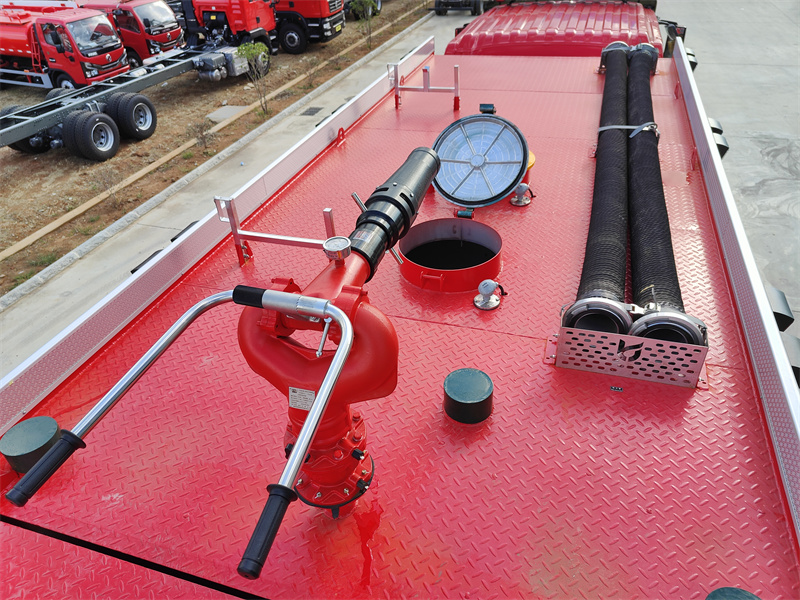

Өрт мониторы: Жоғарыдан орнатылған PL8/48 типті өрт мониторы (көбік/су екі мақсатты монитор).

• Номиналды ағын/диапазон: Су диапазоны ≥ 70 метр, көбік диапазоны ≥ 60 метр

• Бақылау: Монитордың көлденең қадамын және айналуын қолмен реттеңіз және су/көбік режимдері арасында ауысыңыз. Көбіктендіргіш цилиндрді су атқыш ретінде пайдалану үшін алып тастауға болады. Ол сондай-ақ жарылыс және тұрақты ток функцияларын қосады.

• Ерекше өзгешеліктері: Ұзақ диапазон, шоғырланған ағын, жоғары көбіктену коэффициенті, үлкен қорғаныс аймағы және икемді жұмыс.

PL8/48 fire monitor

Өрт мониторының үлгісі

Ағын

Ауқым

Номиналды қысым

Қадамды айналдыру

Көлденең айналу

Салмағы

PL8/48

48 л/с

су ≥70 м,

көбік ≥60м

0,80 МПа

-45 ° ～+70 °

0～360 °

27 кг

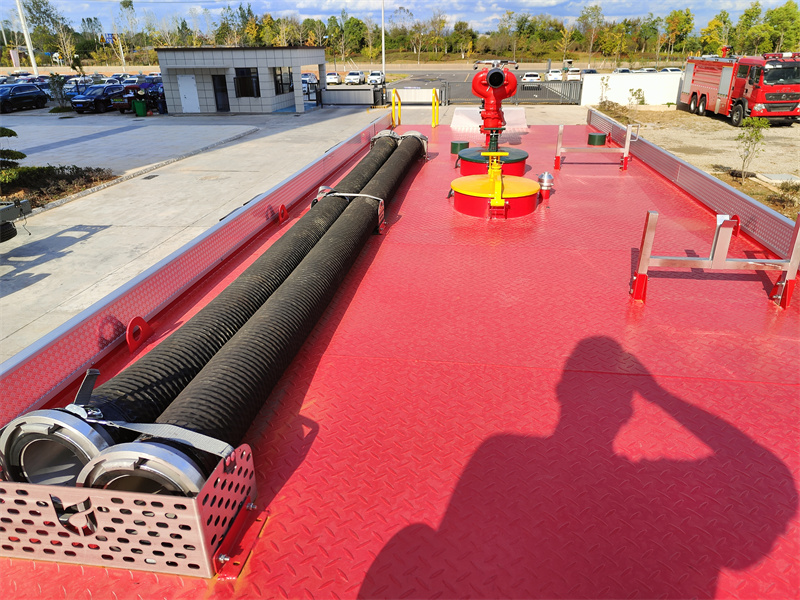

Резервуардың жоғарғы жағы
PL8/32 өрт мониторы

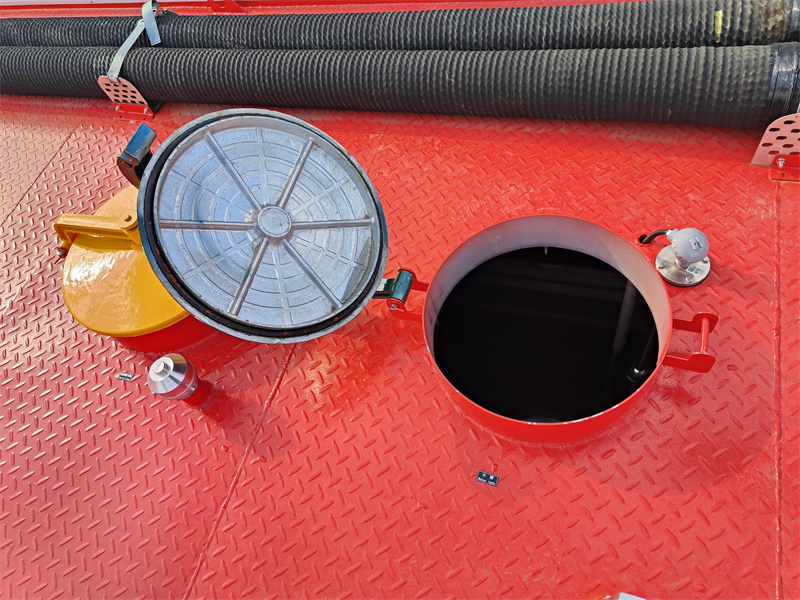

Люк

» Ⅴ . Техникалық дизайн:

POWERSTAR R&D дизайн бөлімі:

100% теңшелген сыртқы түрі, су + көбік танкерінің сыйымдылығын, өртке қарсы құралдарды сақтауға арналған қорапты жобалаңыз, сонымен қатар бүкіл жүк көлігінің өлшемін теңшеуге болады .

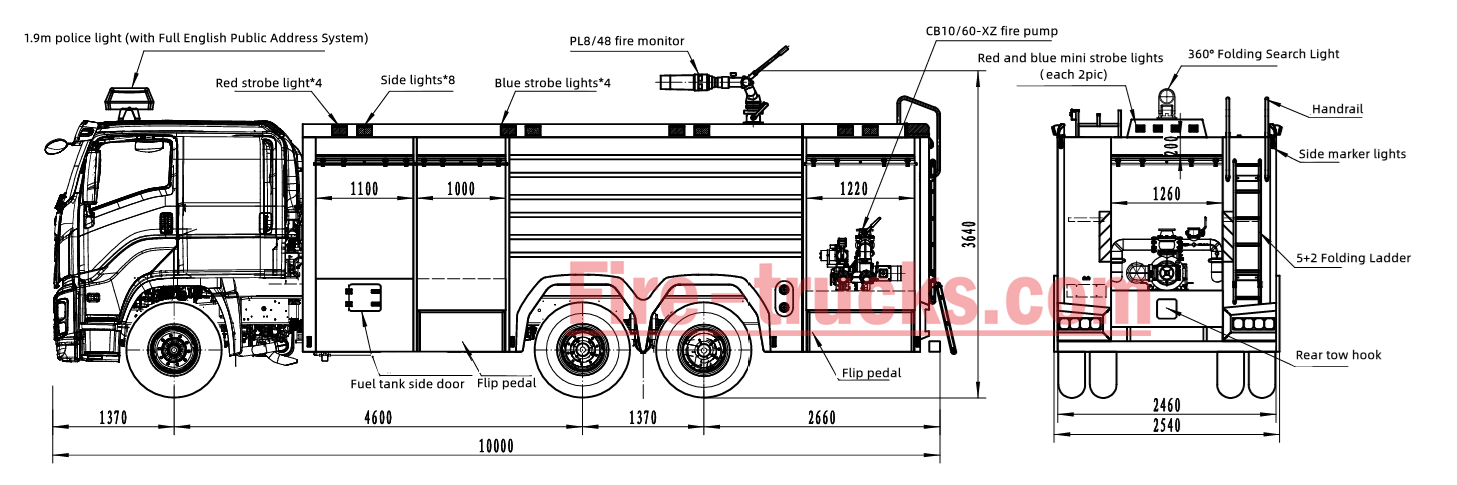

ISUZU GIGA 6x4 10000L foam water fire truck technical drawing

» Ⅵ Жөнелтуге дейінгі сынақ:

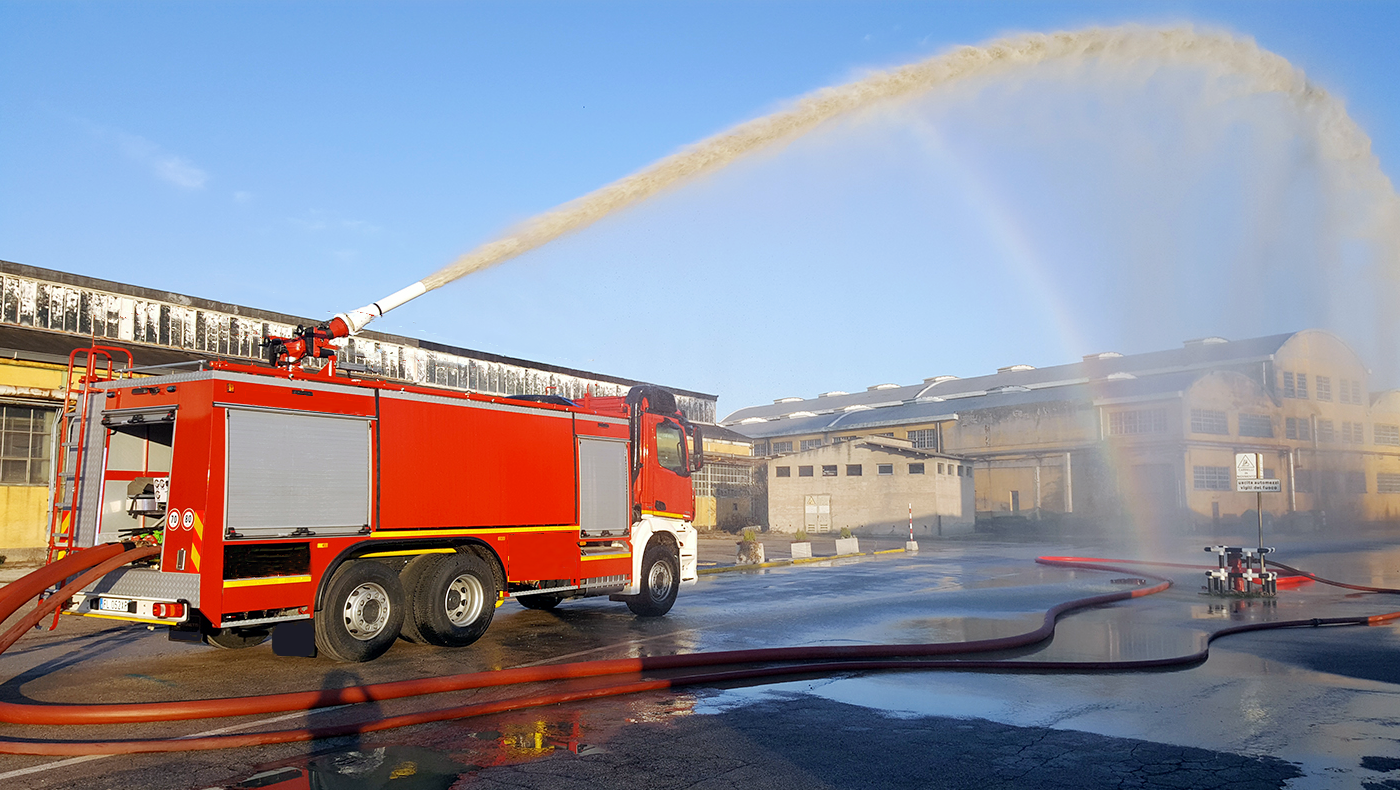

Isuzu GIGA 6X4 10000L көбікті өрт сөндіру көлігін біздің зауыттан жеткізбес бұрын, біз өрт сөндіру көлігін зауыттық тексеруден өткіздік, оның ішінде жаңбыр суын сынау, өрт сорғысының және өрт мониторының өнімділігін сынау, дәнекерлеу процесін, бояуды және басқа аспектілерді соңғы тексеру.

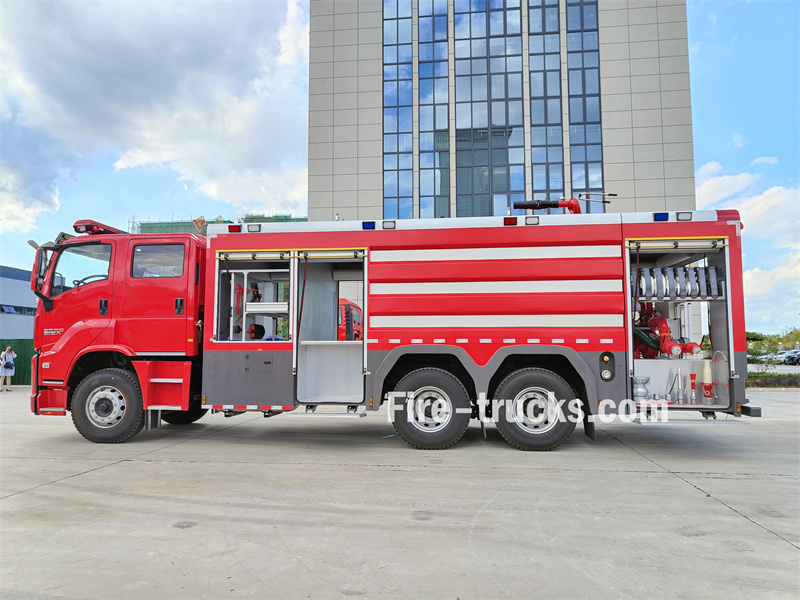

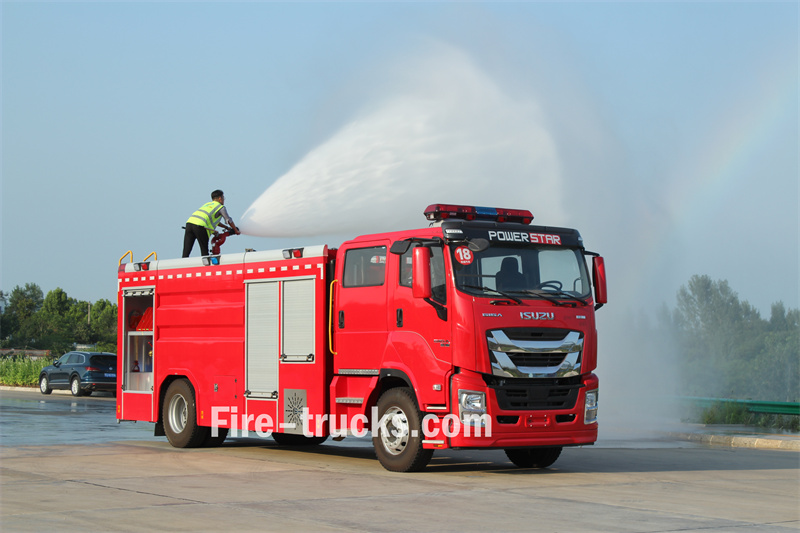

Isuzu GIGA 6000L foam fire fighting truck

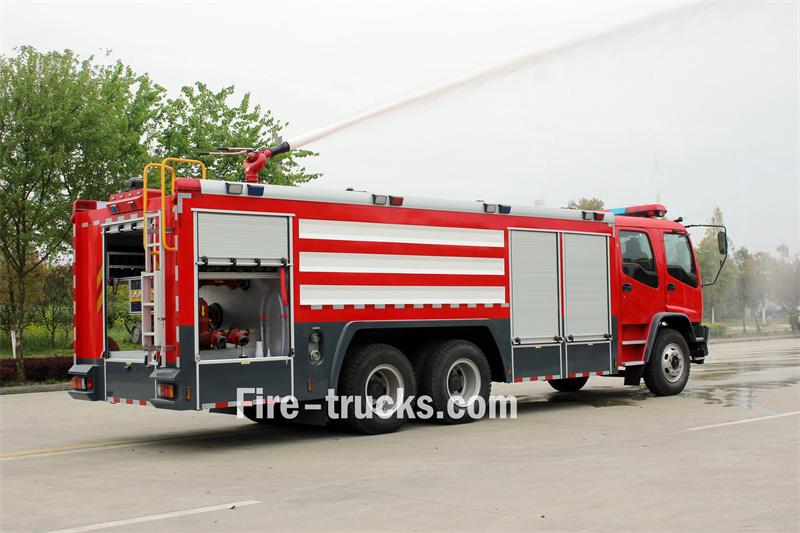

Isuzu GIGA 10cbm foam fire engine

» Ⅶ . Жоғарғы құрылымның жалпы схемасы:

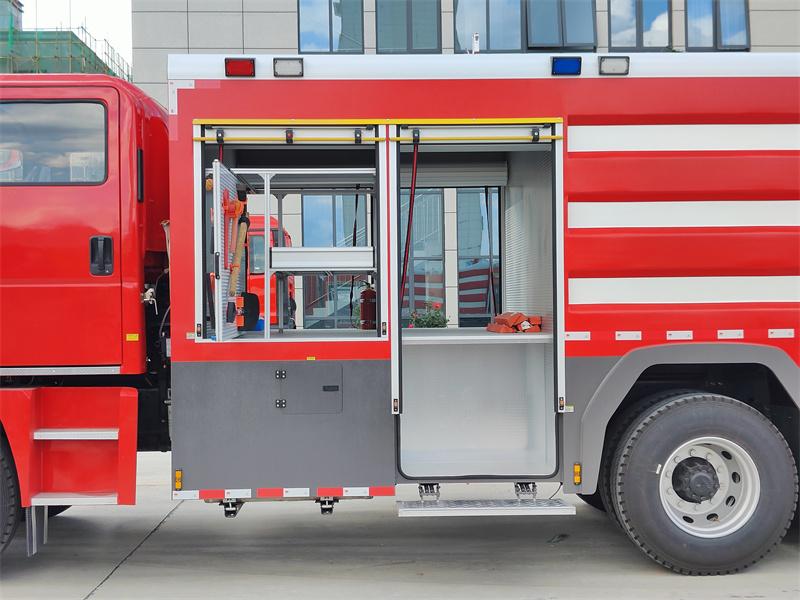

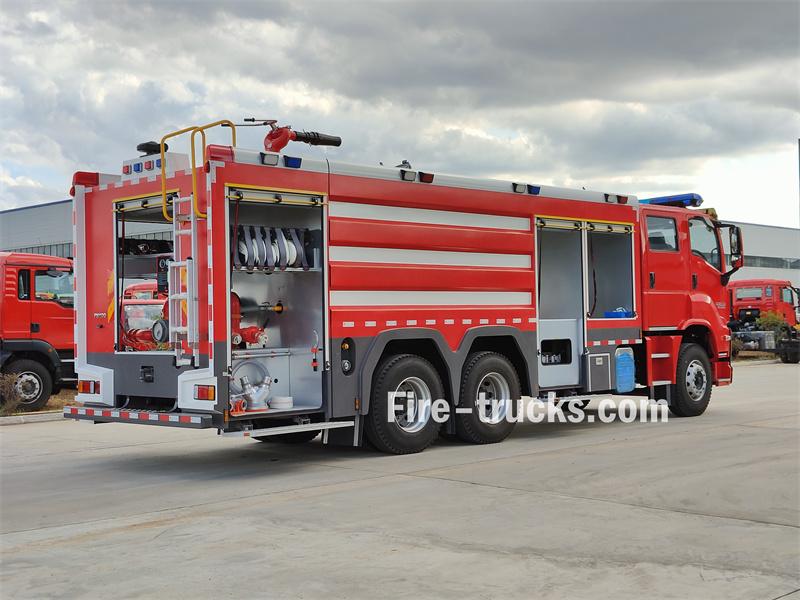

1. Алдыңғы жабдық бөлмесі: Жүргізуші кабинасының артында орналасқан, алюминий қорытпасынан жасалған роликті жапқыш есігімен жабдықталған, әртүрлі кәдімгі өрт сөндіру құралдарын және жеке қорғаныс құралдарын (мысалы, өртке қарсы күректер, балталар, балталар, кілттер және басқа бұзу құралдарын, шлангтарды және т.б.) сақтауға арналған.

2. Ортаңғы резервуар:

* Су ыдысы: көміртекті болаттан жасалған, сыйымдылығы 8500 литр, іші коррозияға қарсы жабынмен өңделген, берік және берік.

* Көбік ыдысы: баспайтын болаттан жасалған, сыйымдылығы 1500 литр, көбік концентратын сақтауға арналған.

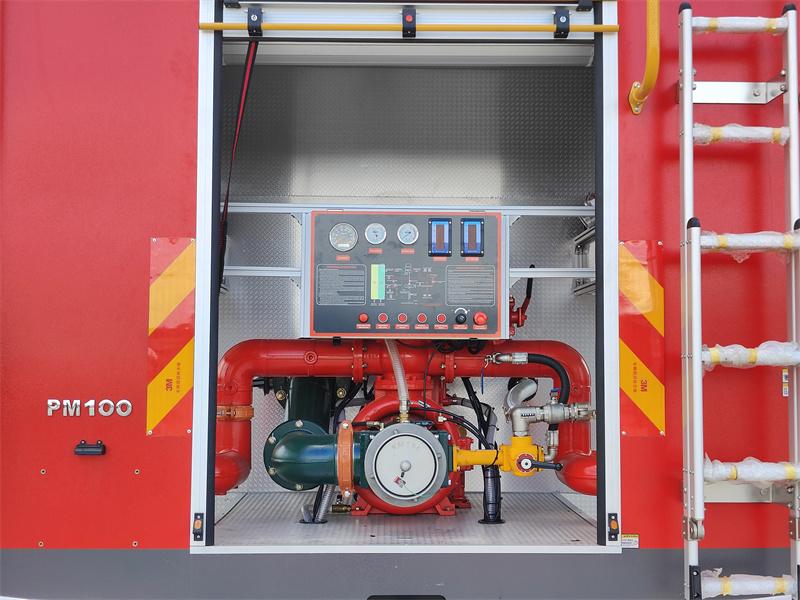

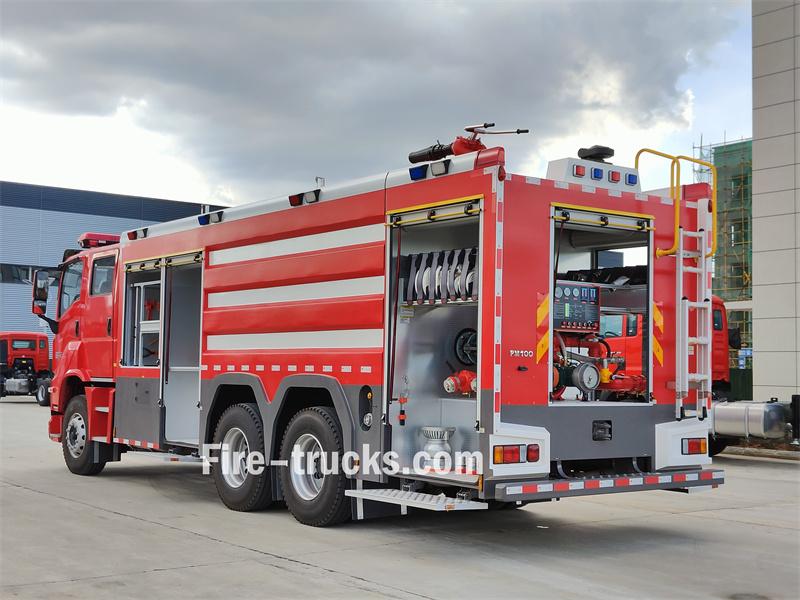

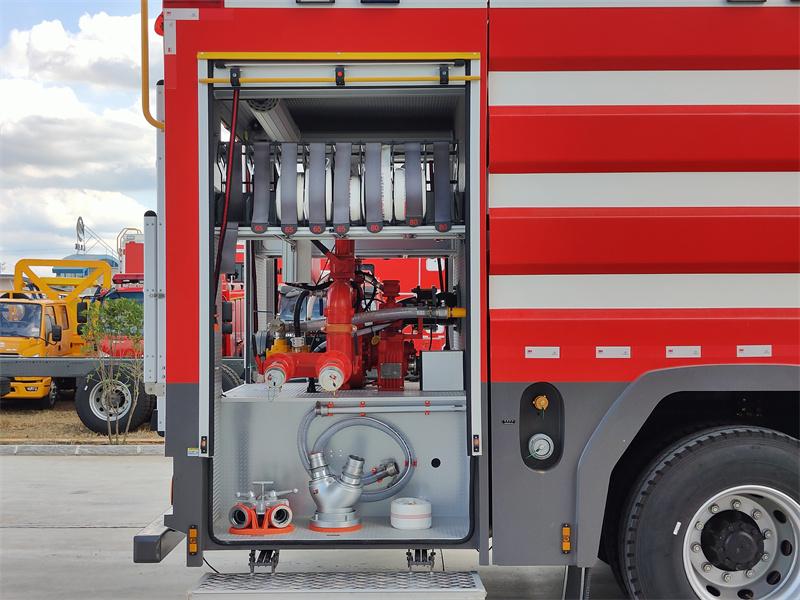

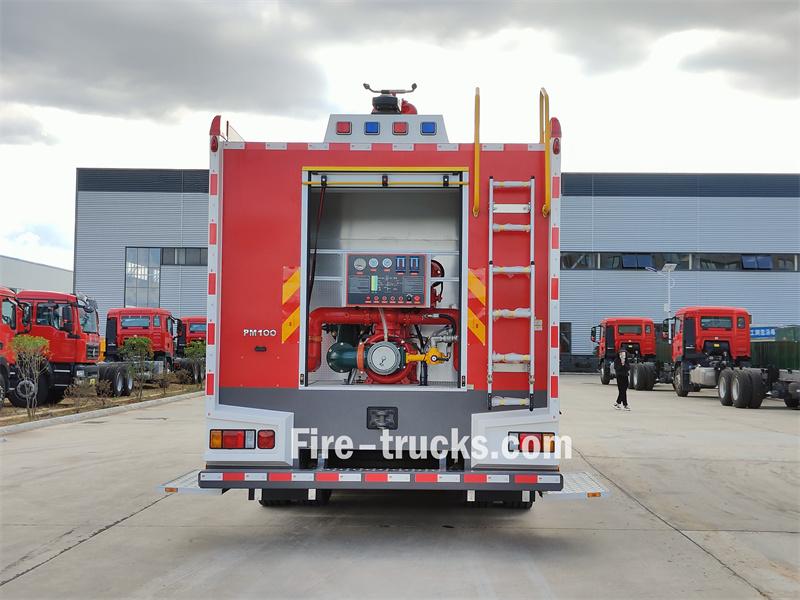

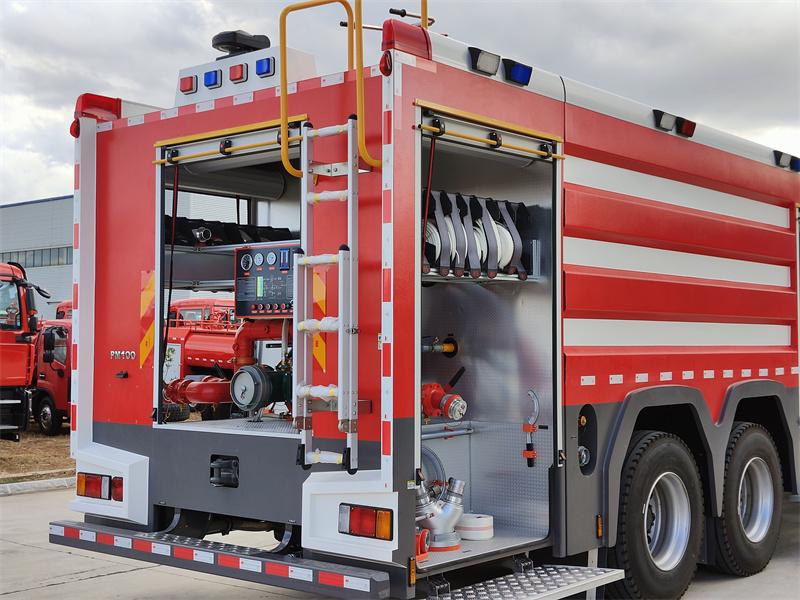

3. Артқы сорғы бөлмесі:

* Біріктірілген өрт сорғы жүйесі, басқару панелі және кейбір құбыр клапандары.

* Сорғы бөлмесі ыңғайлы және жылдам қол жеткізу үшін өрт сөндіру түтіктерімен, су жинағыштармен, су таратқыштармен, су сүзгілерімен, өрт саптамаларымен/көбік мылтықтармен және басқа да жиі қолданылатын жабдықтармен жабдықталған.

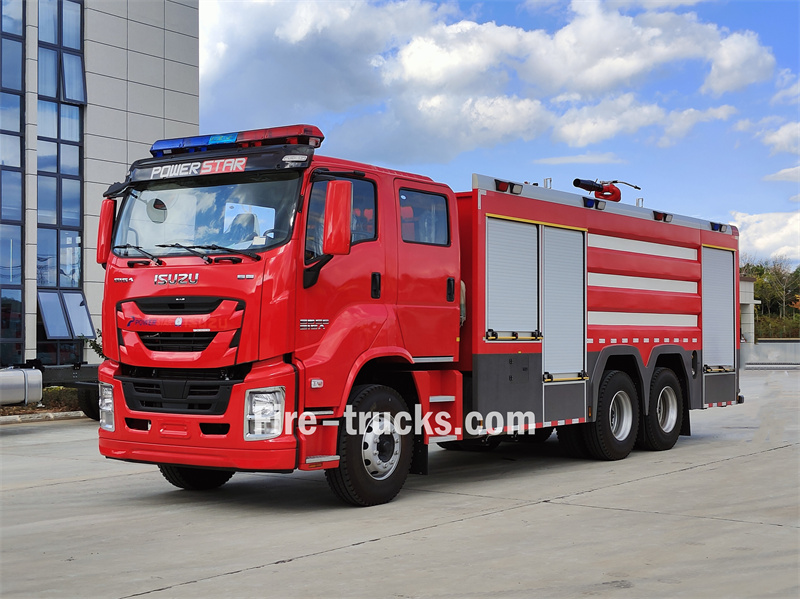

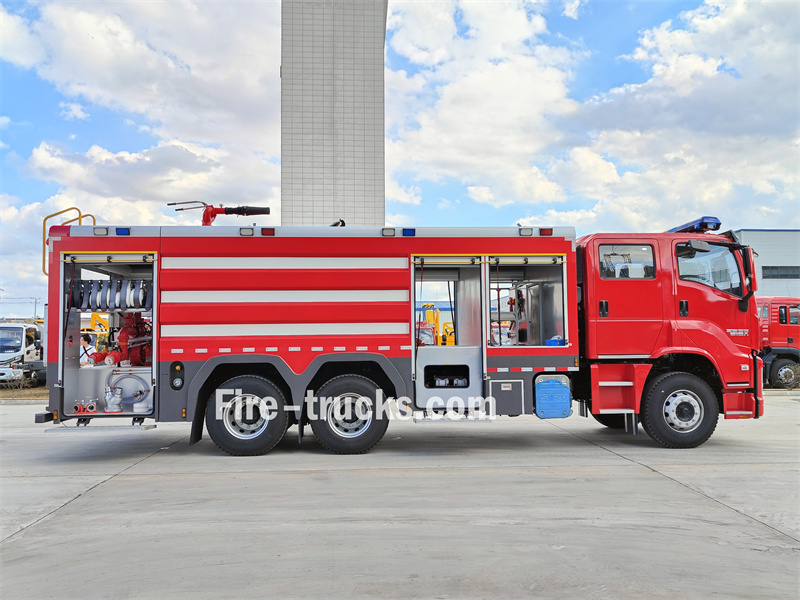

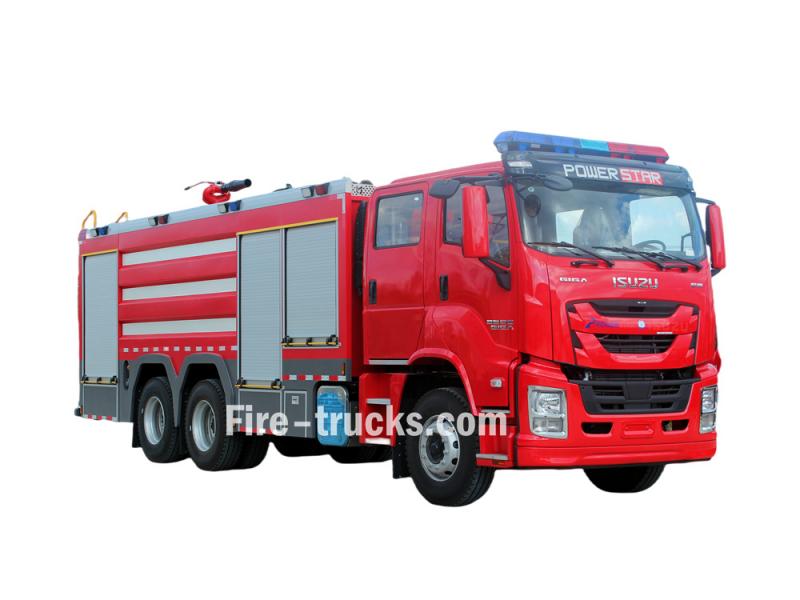

Senegal Isuzu GIGA 6X4 10000L foam water fire truck

» Ⅷ . Қолдану сценарийлері :

Сенегалда қаланың қарқынды дамуымен және көпқабатты үйлер мен өнеркәсіптік аймақтардың көбеюімен, үлкен сыйымдылықты сұйықтықты сақтау жүйесімен және жоғары тиімді өрт сорғысымен және мониторымен жабдықталған Isuzu GIGA 6x4 10 текше метр көбікті өрт сөндіру көлігі әртүрлі өрт түрлеріне тез әрекет ете алады, сонымен қатар ірі сауда орындарында да, халық көп шоғырланған аудандарда да жалынды бақылай алады. Оның қуатты қозғалтқышы мен берік шассиі тіпті жоғары температура орталарында және әртүрлі жол жағдайларында тұрақты орналастыруды қамтамасыз етеді. Сонымен қатар, көлік құралын пайдалану және техникалық қызмет көрсетудің қарапайымдылығы Сенегалдағы қоғамдық қауіпсіздік үшін берік қорғаныс құра отырып, жергілікті өрт сөндіру қызметінің төтенше жағдайларға қарсы әрекет ету мүмкіндіктерін айтарлықтай арттырады.
