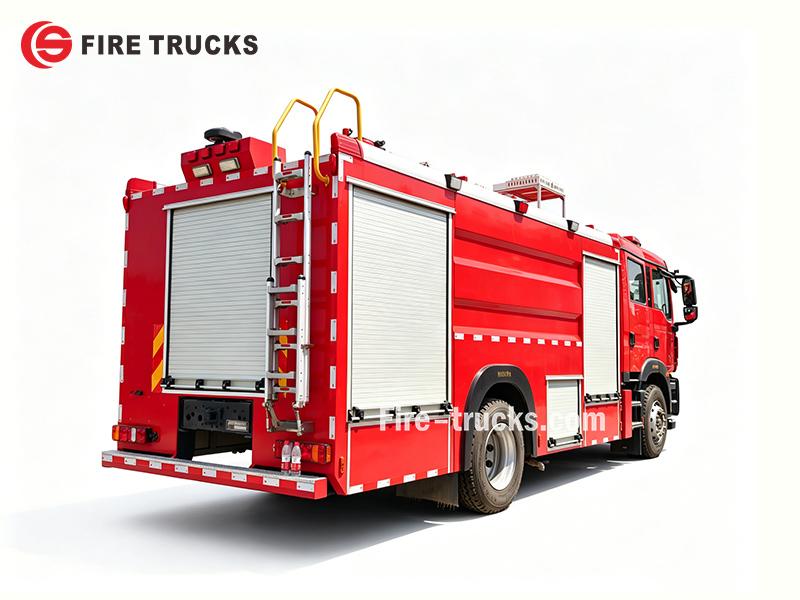

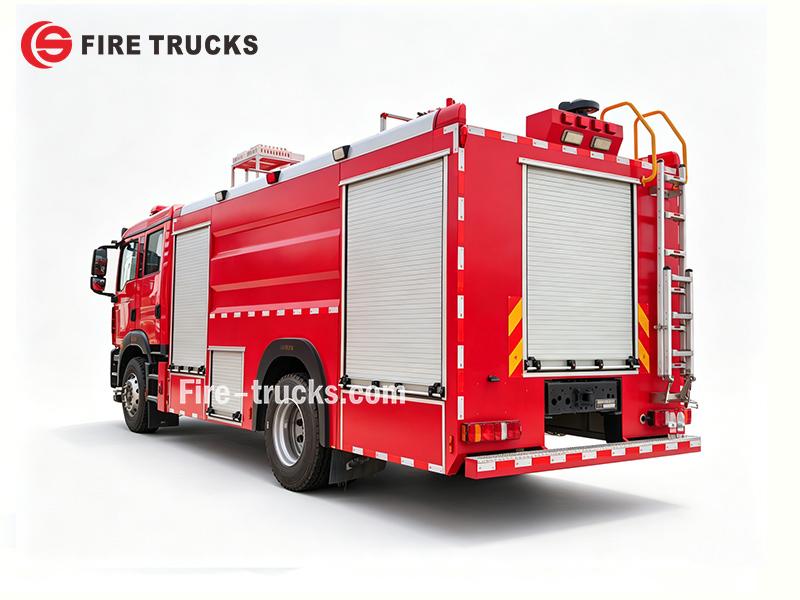

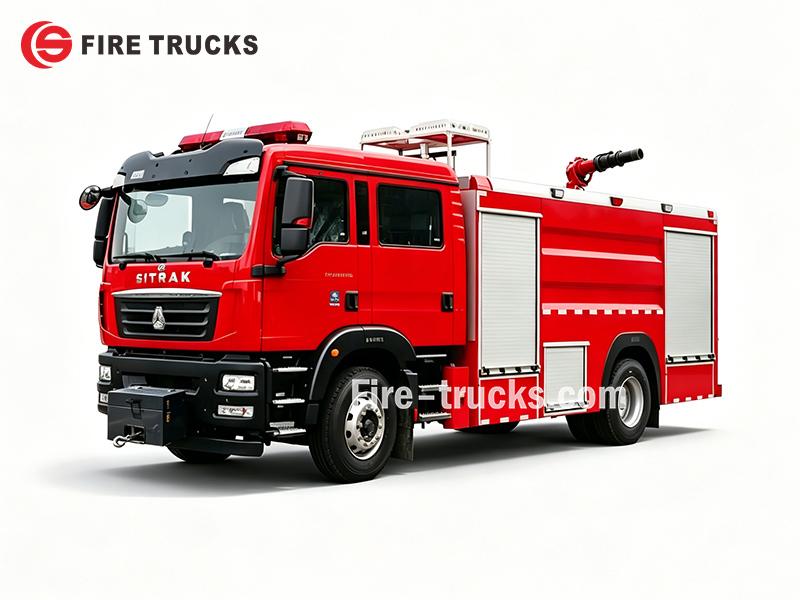

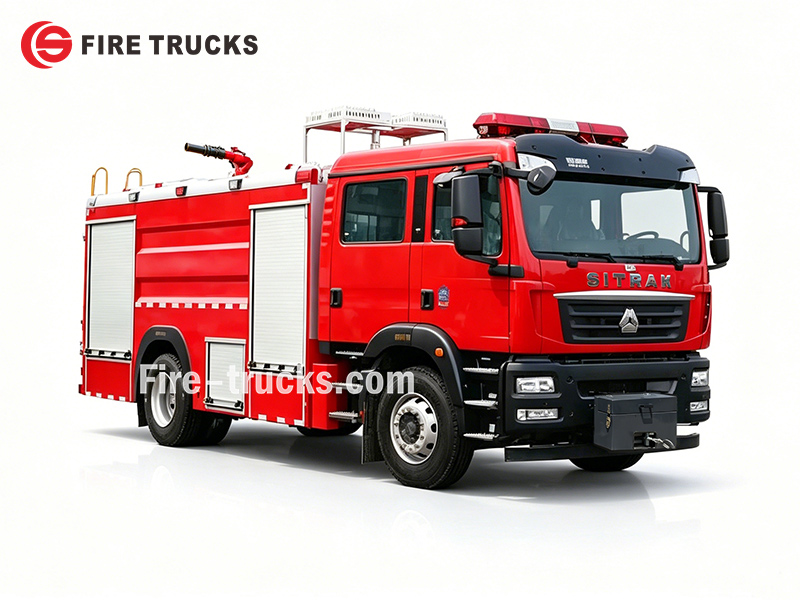

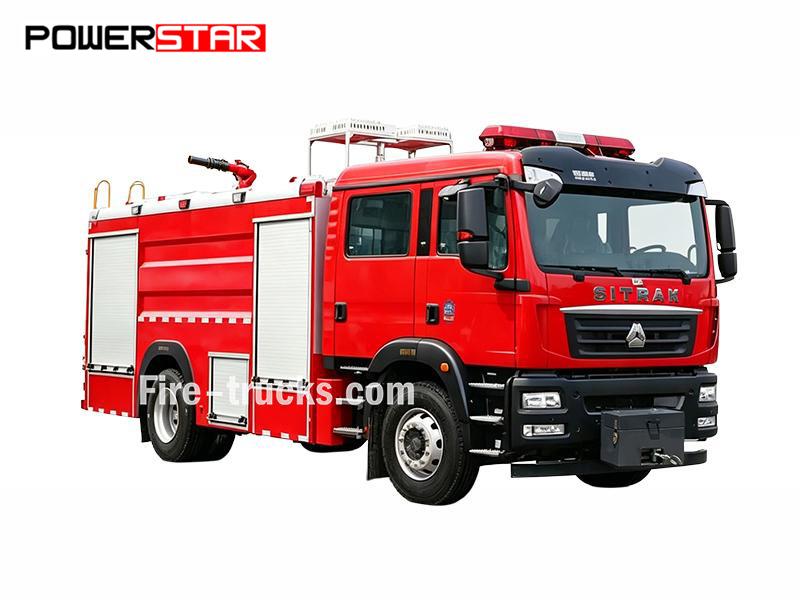

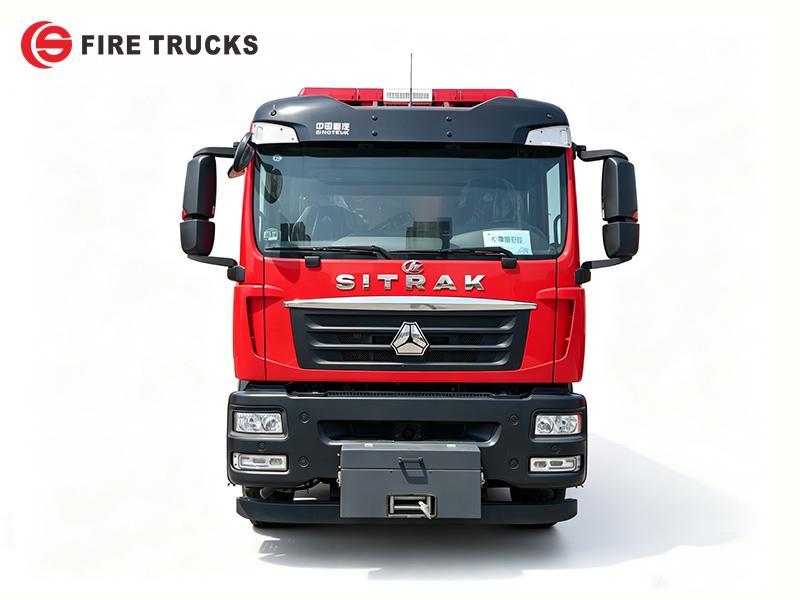

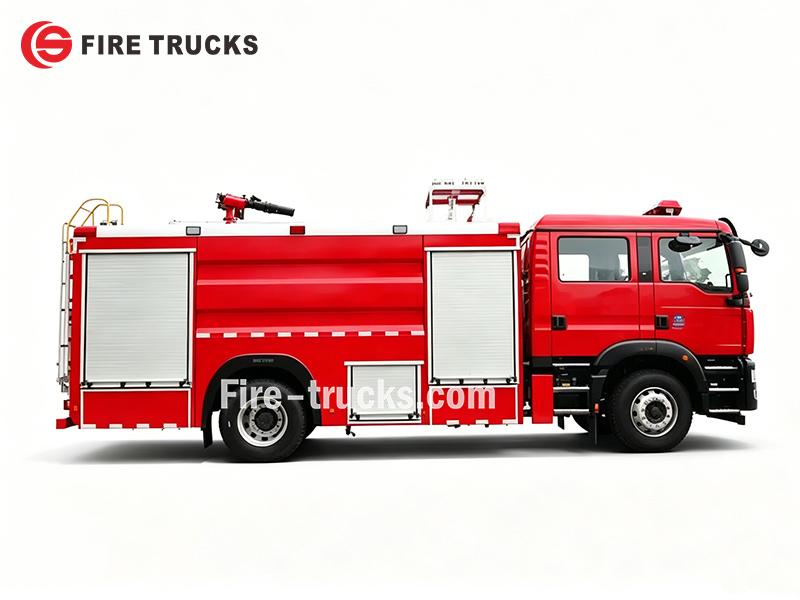

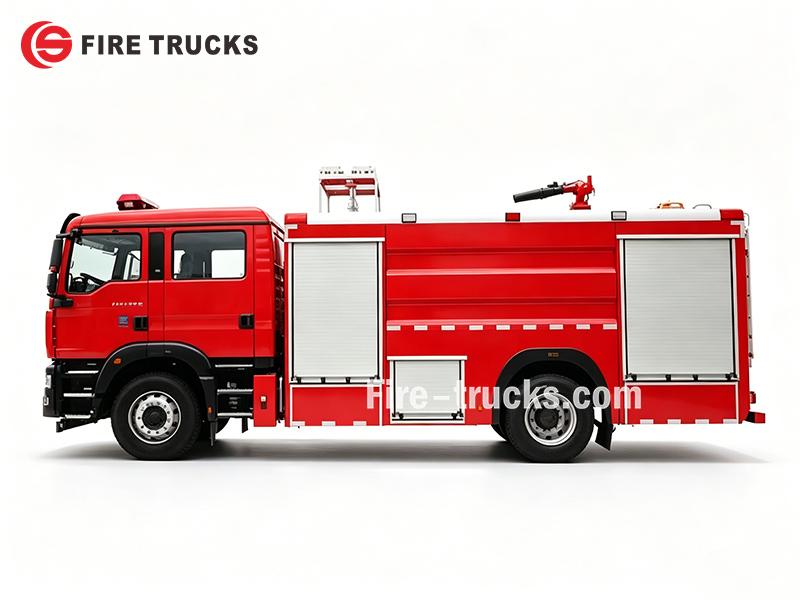

SITRAK HOWO дала өрт сөндіру автокөлігі 4700 мм доңғалақ базасы және 350 а.к. WP8.350E61 қозғалтқышы бар 4×2 шассиге негізделген. Ол 6000 л су багын және 2000 л көбік багын алып жүреді. CB10/100 сорғысы (1,0 МПа қысымда 100 л/с) және төбеге орнатылған PLKD10/80 лафетті оқпаны (80 л/с, су ағыны ≥85 м, көбік ағыны ≥80 м) өртті сөндіру жұмыстарын атқарады. Сымсыз қашықтан басқаруы және 360° айналуы бар көтергіш жарықтандыру жүйесі түнгі жұмыстарды қолдайды. Стандартты жабдыққа жеңдер, сору түтіктері, муфталар, көбік пистолеті және негізгі құралдар жиынтығы кіреді.
Жүк машинасының шассиі:
SINOTRUK HOWO 4×2Жұмыс қуаты:
6000L water + 2000L foam (8000L total)Қозғалтқыш қуаты:
350 HP (257 kW) / WP8.350E61Өрт сорғышы:
CB10/100Сорғы ағыны:
100 L/sЖұмыс қысымы:
1.0 MpaӨрт мониторы:
PLKD10/80Ағынды бақылау:
80 L/sМонитор диапазоны:
Water ≥85 m, Foam ≥80 mSITRAK HOWO орман өрт сөндіру көлігі өрт сөндіру және төтенше жағдайларға әрекет ету үшін жасалған. Бұл HOWO 350HP 4x2 көбікті өрт сөндіру көлігікөлемі 6000 л су багымен, 2000 л көбік багымен, CB10/100 өрт сорғысымен (1,0 МПа қысымда 100 л/с), сондай-ақ төбеге орнатылған PLKD10/80 өрт оқпанымен жабдықталған, оның су ату қашықтығы 85 м, көбік ату қашықтығы 80 м.

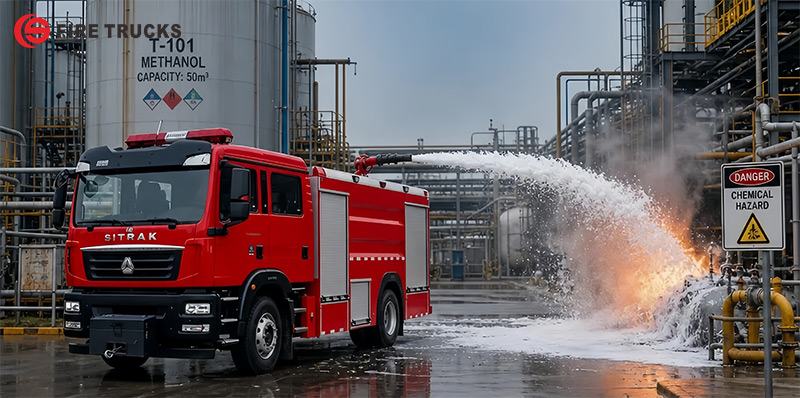

Бұл өрт сөндіру көлігі жеңдер, сору түтіктері, жалғастырғыштар және көбік пистолеті сияқты стандартты өрт сөндіру жабдықтарының толық жиынтығын тасымалдайды. Ол мұнай, бензин және химиялық заттар қатысатын B класты өрттерді сөндіруге тиімді. Мұнай қоймаларында, химиялық зауыттарда, әуежайларда және өнеркәсіптік нысандарда өрт сөндіру жұмыстарына жарамды.

|
Жұмыс сыйымдылығы |
Қозғалтқыш моделі |
Дөңгелек базасы |
Қондырма |
|
6000 л су + 2000 л көбік |
350 а.к. / WP8.350E61 |
4700 мм |
★ Көміртекті болаттан жасалған көбік багы, сыйымдылығы 8000 л ★★ CB10/100 өрт сорғысы, 1,0 МПа қысымда ағын жылдамдығы 100 л/с ★★ PLKD10/80 төбелік оқпан, су ≥85 м, көбік ≥80 м ★ LСымсыз қашықтан басқаруы және 360° айналуы бар көтерілмелі жарықтандыру жүйесі |
»Ⅰ. Негізгі ерекшеліктері:
★ WP8.350E61 қозғалтқышы орман өрттерін көбікті сөндіру және төтенше жағдайларға әрекет ету үшін 350 а.к. қуатқа ие
★ HOWO 4×2 шассиі, 6000 л су багы, 2000 л көбік багы және CB10/100 өрт сорғысымен (1,0 МПа қысымда 100 л/с) жабдықталған
★ Ұзақ қашықтықтан өртке шабуыл жасауға арналған PLKD10/80 төбелік оқпаны, ағын жылдамдығы 80 л/с, су ату қашықтығы ≥85 м және көбік ату қашықтығы ≥80 м
★ B класты өрттерді сөндіруге арналған өрт жеңдері, сору түтіктері, жалғастырғыштар және көбік пистолеті сияқты толық стандартты жабдықтар жиынтығы
»Ⅱ. Өнім параметрлері:
| SITRAK HOWO орман өрт сөндіру көлігі Mongolia | |||
| Жалпы | Жұмыс сыйымдылығы | 6000 л су багы + 2000 л көбік багы | |
| Жүк көлігі шассиі | SITRAK HOWO 4x2 | ||
| Қозғалтқыш қуаты | 350 а.к. / WP8.350E61 | ||
| Өрт сорғысы | CB10/100 | ||
| Өрт оқпаны | PLKD10/80 | ||
| Максималды жылдамдық | 95 км/сағ | ||

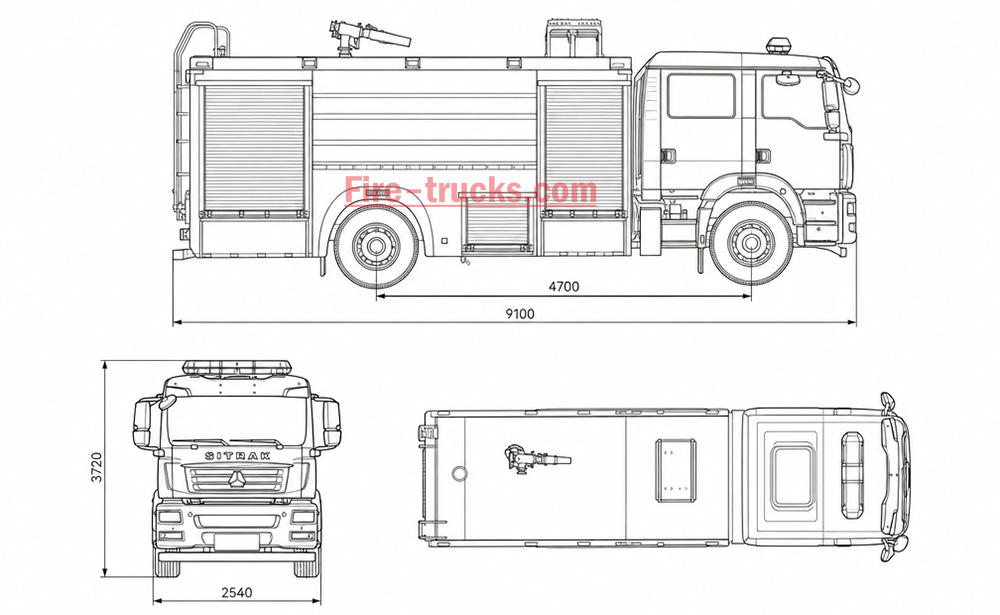

| Жалпы өлшемдері Ұ*Е*Б | 9100*2540*3720 мм | ||
| Көлік құралының толық салмағы | 19500 кг | ||
| Бос салмағы | 11000 кг | ||
| Қозғалтқыш | Қозғалтқыш моделі | WP8.350E61 | |
| Жанармай түрі | Дизель | ||
| Қуаты | 350 HP(257KW) | ||
| Шығарындылар стандарты | Euro 6 | ||
| Жұмыс көлемі | 7800 мл | ||
| Қозғалтқыш түрі | 6 цилиндрлі қатарлы, сумен салқындатылатын, турбокомпрессорлы дизель қозғалтқышы, аралық салқындатқышпен | ||
| Шасси | Жетек түрі | 4x2 | |
| Дөңгелек базасы | 4700 мм | ||
| Шина | 235/75R17.5 16PR | ||
| Шина саны | 6 шина және 1 қосалқы шина | ||
| Өрт сорғысы | Модель | CB10/100 | |
| Ағын | 100L/s | ||
| Қысым | 1MPa | ||
| Максималды жұмыс қысымы | 1.251MPa | ||
| Максималды рұқсат етілген кіріс қысымы | 0.4MPa | ||
| Максималды сору биіктігі | 3m | ||
| Номиналды жылдамдық | 3916±50r/min | ||
| Жылдамдық қатынасы | 1:1.4 | ||
| Суды бұру уақыты | ≤50s | ||
| Өрт оқпаны | Модель | PLKD10/80 | |
| Ағын | 80L/s | ||
| Номиналды жұмыс қысымы | 1MPa | ||
| Максималды жұмыс қысымы | 1.2MPa | ||
| Лақтыру қашықтығы | Су | ≥85m | |
| Көбік | ≥80m | ||
| Тік бұрыш бойынша айналу | - 35~+70° | ||
| Көлденең айналу | 0~360° | ||
| Стандартты конфигурация | Барлық стандартты керек-жарақтар: Өрт сөндіру жеңі, сүзгі, жалғастырғыш, кілт, су/көбік оқпаны, негізгі құралдар жиынтығы, ағылшын тіліндегі нұсқаулық…… | ||


1. Шасси және күштік агрегат
♦ SINOTRUK HOWO 4×2 шассиі, доңғалақ базасы 4700 мм, Моңғолияның күрделі табиғи аумақтары мен ауылдық жолдарында тұрақты жұмыс істеуге арналған.
♦ WP8.350E61 дизельді қозғалтқышы, қуаты 350 HP, жылдам әрекет ету, сорғының үздіксіз жұмысы және ұзақ уақыт бойы көбікпен өрт сөндіру үшін сенімді айналу моментін қамтамасыз етеді.
♦Қашықтағы аймақтарда қарапайым пайдалану және оңай техникалық қызмет көрсету үшін механикалық беріліс қорабы.

2. Өрт сөндіру және жарықтандыру жүйесі

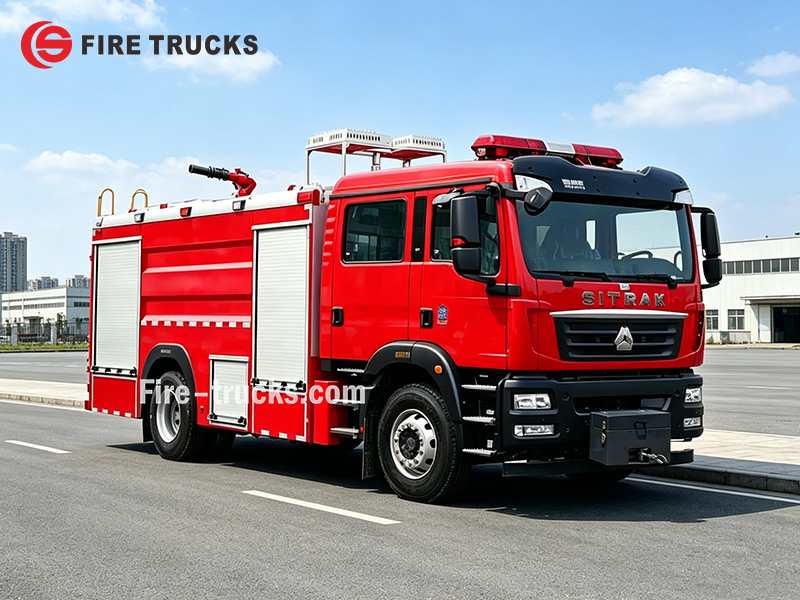

♦ 6000 л суға арналған бак және 2000 л көбікке арналған бак, кедір-бұдыр жерлерде сұйықтықтың шайқалуын азайту үшін ішкі қалқалары бар көміртекті болаттан жасалған конструкция.
♦ CB10/100 өрт сорғысы, 1,0 МПа қысымда 100 л/с ағын, PTO арқылы жетектеледі, сору биіктігі 3 м, толтыру уақыты ≤50 с.
♦ Түнгі уақытта өрт аймағын жарықтандыруға арналған сымсыз қашықтан басқару және 360° көлденең айналуы бар көп сатылы сегменттелген телескопиялық мачта. Жылдам іске қосу үшін бір пернелі көтеру және түсіру функциясы.

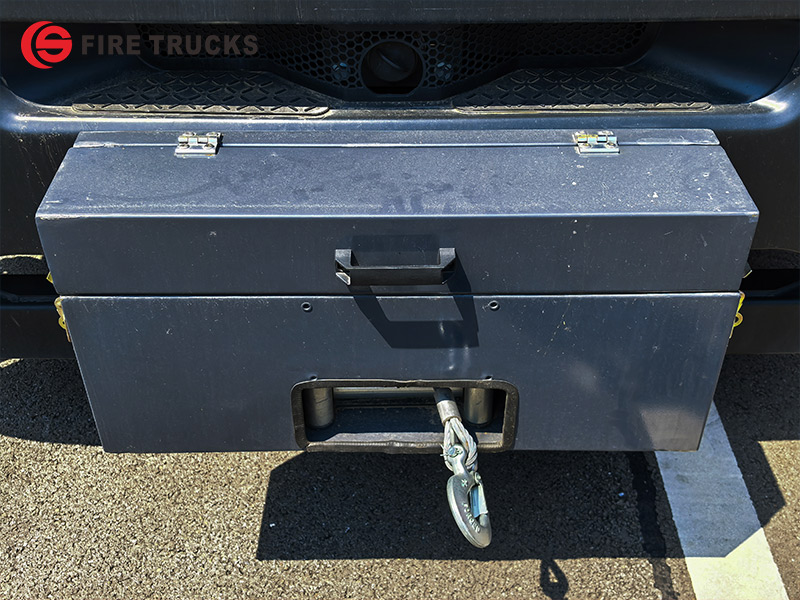

» Ⅳ.Алдыңғы сүйреу лебедкасы жүйесі :
★ Күрделі жер бедері үшін ең жоғары 75 кН тарту күші, 38 м × φ13 мм сым арқан, 8° тік бұрыш және 5° көлденең бұрышы бар алдыңғы жаққа орнатылған сүйреу лебедкасы
★ 12В/24В тұрақты ток қуаты, 430:1 екі сатылы планетарлық беріліс төмендеткіші (цилиндрлік беріліс + планетарлық беріліс), ауыр жұмысқа арналған жоғары берікті ұнтақты металлургиялық берілістер
★ Сенімді тежеу жүйесі және муфта арқылы арқанды қолмен босату мүмкіндігі бар тізбекті-қоздырулы қозғалтқыш жетегі — оңай пайдалану және қауіпсіз басқару

| Сүйреу қабілеті: | 16800 фунт (7938 кг) |
| Қозғалтқыш: | 5.4 кВт/7.1 а.к. (12В); 6.0 кВт/7.9 а.к. (24В) |
| Редукция коэффициенті: | 430:1 |
| Болат арқан өлшемі: | Φ15/32"*87'(Φ12 мм*26.5 м) |
| Ролик өлшемі: | Φ3.5"*8.6"(Φ89 мм*219 мм) |
| Жалпы өлшемдері: | 24.4"*8.4"*11.4"(620 мм*214 мм*290 мм) |
| Орнату өлшемдері: | 10"*4.5"(254 мм*114.3 мм) |
| Таза салмағы: | 147.7 фунт (67 кг) |

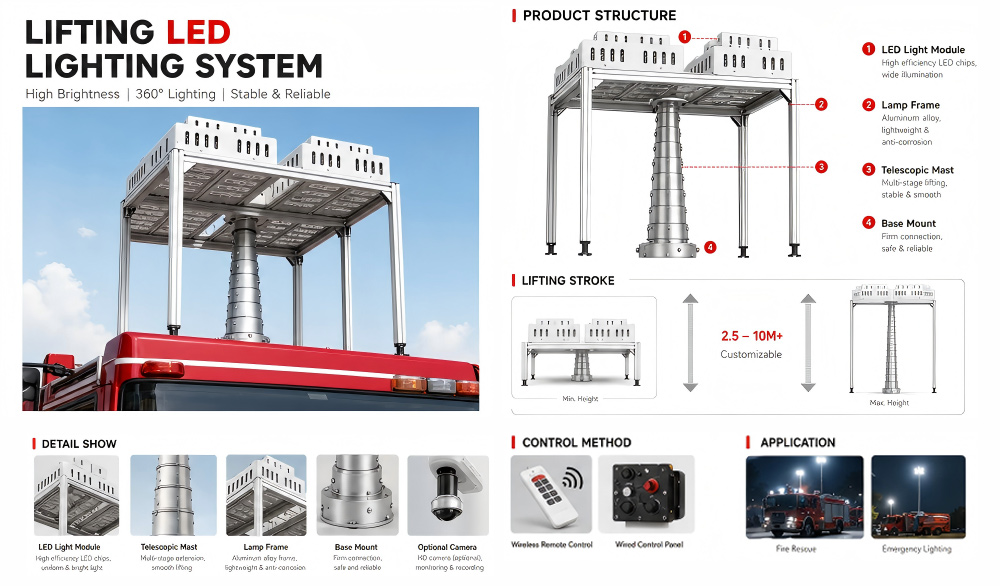

» Ⅴ.Көтеру мачтасы жүйесі :

| Мачта түрі: | Көп сатылы сегменттелген телескопиялық дизайн |
| Жұмыс биіктігі: | Бірнеше метрден он метрден астамға дейін |
| Басқару әдісі: | Сымсыз қашықтан басқару / сымды басқару |
| Діңгектің айналуы: | 360° көлденең айналу |
| Бір пернелі басқару: | Бір пернелі көтеру/түсіру функциясы |
| Қосымша мүмкіндік: | Бір уақытта жарықтандыру және нысандағы бақылау үшін кіріктірілген камера |
»Ⅵ.Өрт сорғы жүйесі :

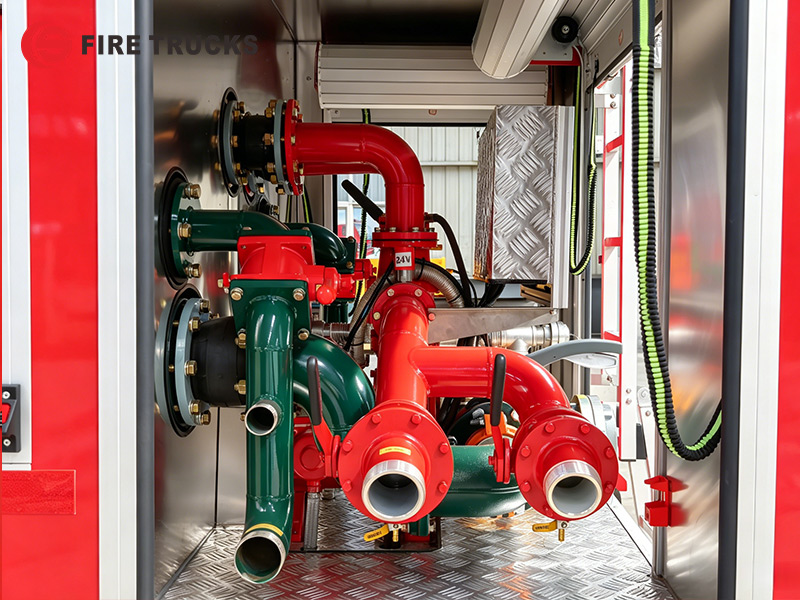

Өрт сорғысы:

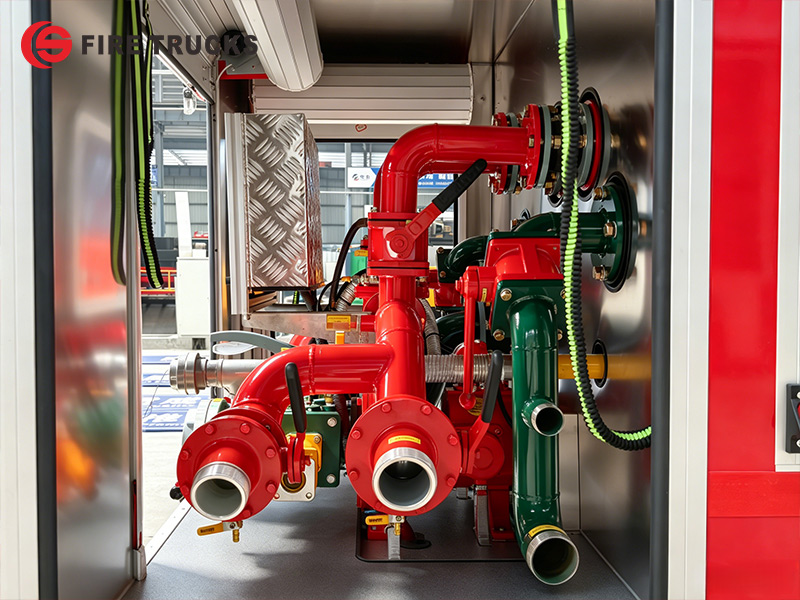

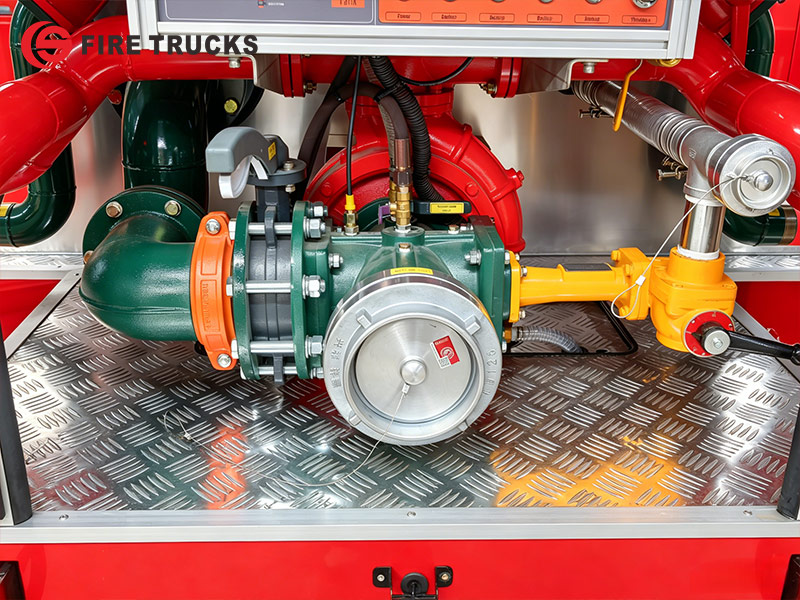

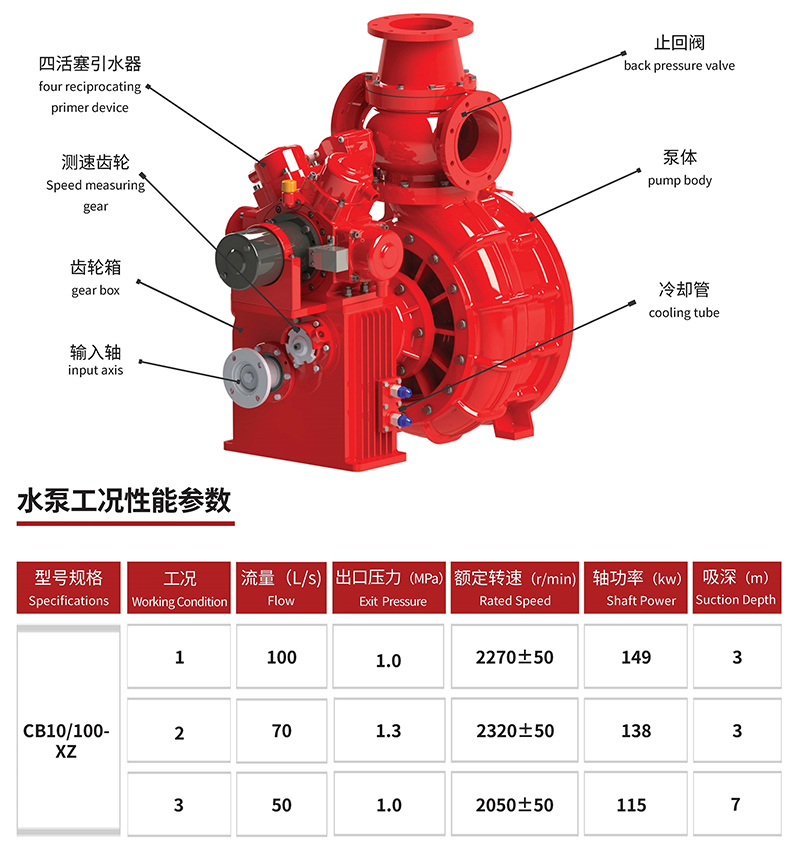

Артқы сорғы бөлімінде номиналды шығыны 100 L/s және қысымы 1.0 MPa болатын CB10/100 өрт сорғысы орнатылған. Бұл сорғы сенімді жұмыс істеуге арналған, өрт сөндіру жеңдері мен лафетті оқпандар ұзақ қашықтыққа су немесе көбікті тиімді жеткізуі үшін тұрақты су қысымын қамтамасыз етеді.

|
Өрт сорғысының моделі |
Шығын |
Қысым |
Максималды жұмыс қысымы |
Максималды рұқсат етілетін кіріс қысымы |
|
CB10/100 |
100 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |
PH32 сорғы сақинасы түріндегі көбіктүзгіш араластырғыш, араластыру қатынасы 3%-дан 6%-ға дейін реттеледі, шығын диапазоны 8-32 L/s. Көбік концентратын сумен автоматты түрде араластырып, B класындағы өрттерді тиімді сөндіруді қамтамасыз етеді. Сыртқы қуат көзі қажет емес, басқаруы қарапайым.

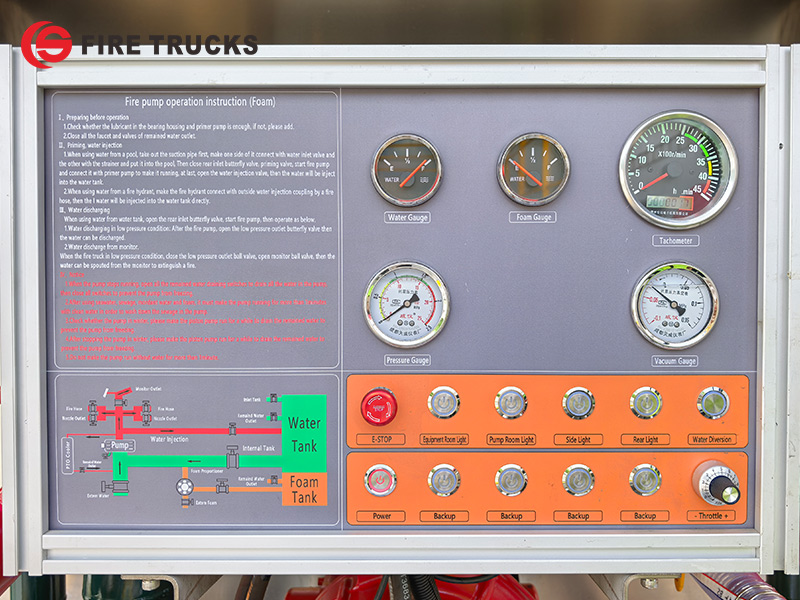

Пайдалану нұсқауларын, бак құбырларының сызбасын, қысым өлшегішті, су деңгейі өлшегішін, көбік деңгейі өлшегішін, авариялық тоқтатуды, PTO басқаруын, негізгі қуат қосқышын, сорғы басқару элементтерін және бөлімді жарықтандыруды қамтиды. Барлық басқару элементтері оңай пайдалану үшін анық белгіленген.

»Ⅶ.Өрт лафетті оқпан жүйесі :
PLKD10/80 өрт лафетті оқпаны кабина төбесіне орнатылған. Ол 80 L/s шығынмен жұмыс істейді, су ағынының қашықтығы ≥85 м және көбік ағынының қашықтығы ≥80 м. Оқпан икемді өрт сөндіру жұмыстары үшін тұтас ағын және бүрку режимдерін қолдайды.

| Өрт лафетті оқпанының моделі | Шығын | Қашықтық | Номиналды қысым | Тік бұрылу | Көлденең бұрылу |
| PLKD10/80 | 80 л/с | Су≥85 м көбік ≥80 м | 1,0 МПа | -35°~+70° |
0~360° |
» Ⅷ.Өрт сөндіру жабдығы :
• Сорғы бөлмесі: CB10/100 өрт сөндіру сорғысымен, басқару панелімен, қысым өлшегішпен, вакуум өлшегішпен және жарықтандыру жүйесімен жабдықталған. Құрамына өрт сөндіру жеңдері, сору жеңдері, коллекторлар, сүзгілер, өрт саптамалары, көбік атқыштар, сору жеңіне арналған кілттер және редукторлар кіреді.

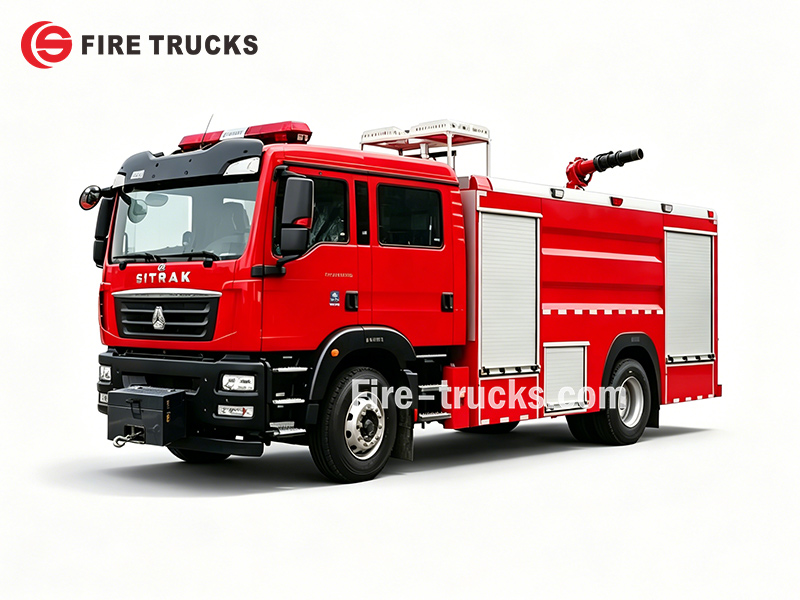

SITRAK HOWO орман өрттеріне арналған өрт сөндіру көлігі артқы жағында орнатылған CB10/100 өрт сөндіру сорғысымен және кабина төбесінде орналасқан PLKD10/80 лафеттік оқпанмен жабдықталған. Су багының сыйымдылығы 6 000 литр, көбік багының сыйымдылығы 2 000 литр, ол 350 а.к. WP8.350E61 қозғалтқышымен жұмыс істейтін берік HOWO 4×2 шассиіне орнатылған. Стандартты жабдыққа өрт сөндіру жеңдері, сору түтіктері, жалғағыштар, көбік атқыш және толық құралдар жиынтығы кіреді. Сымсыз қашықтан басқаруы және 360° бұрылуы бар көтергіш жарықтандыру жүйесі түнгі жұмыстарды қолдайды. Толық техникалық сипаттамалар төменде берілген:
