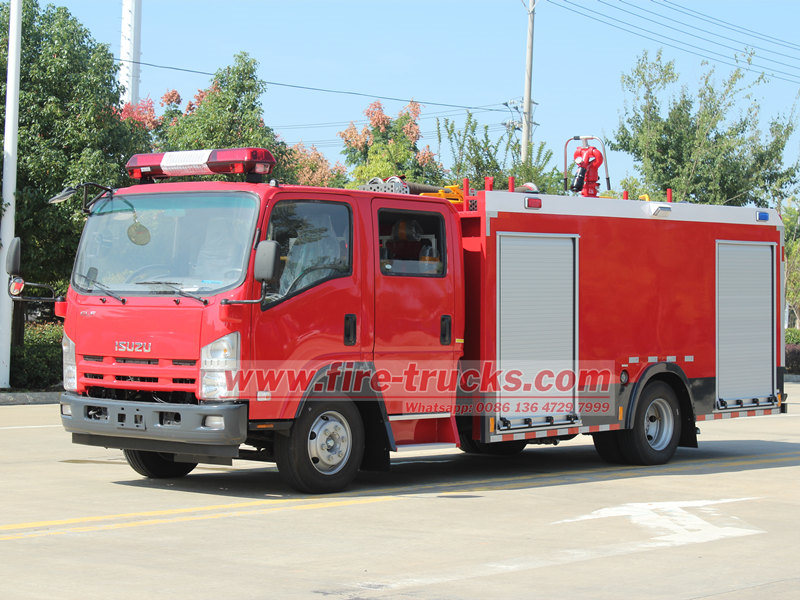

ISUZU көбік өрт сөндіру көлігі - бұл А класы (қатты өрттер), В класы (сұйық өрттер) және аралас өрттермен күресу үшін арнайы жасалған жоғары тиімді өрт сөндіру көлігі. Өнімділігі жоғары ISUZU шассиіне салынған ол көбікті өрт сөндіру жүйесін қоса отырып, су цистернасының өрт сөндіру көлігінің негізгі функцияларын біріктіреді. Бұл жүйе су мен көбік концентратын дәл арақатынаста араластыру үшін көбікті пропорциялау құрылғысын пайдаланады, бұл жоғары жабатын және ұзақ уақытқа созылатын көбік сөндіргіш агентті құрайды. Бұл мұнай және химиялық заттар сияқты жанғыш сұйық өрттерді сөндіру тиімділігін айтарлықтай арттырады. Көлік жоғары қауіпті өрт сценарийлерінде, соның ішінде мұнай-химия зауыттарында, әуежайларда және қоймаларда кеңінен қолданылады және жылдам әрекет ету, пайдалану икемділігі және техникалық қызмет көрсетудің қарапайымдылығымен ерекшеленеді.
I. ISUZU көбікті өрт сөндіру көлігінің негізгі құрылымы
The
ISUZU көбік танкері өрт сөндіру көлігі

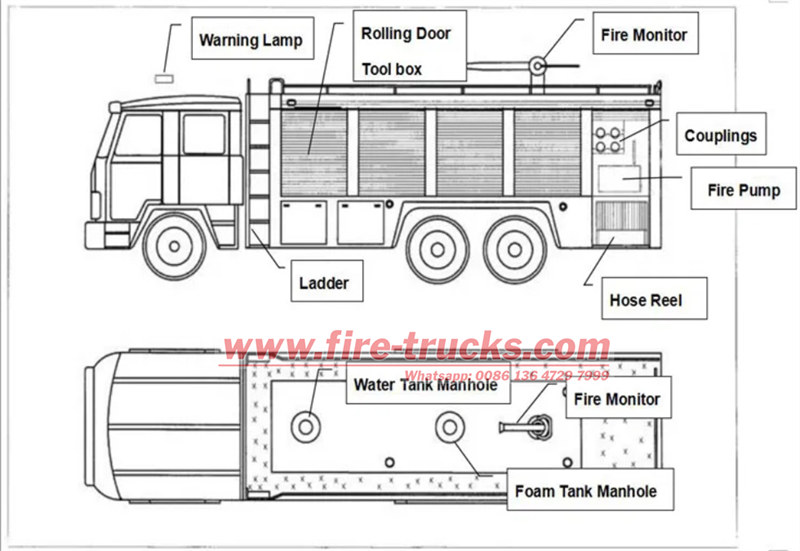

келесі негізгі құрамдас бөліктерден тұрады: ISUZU шассиі, экипаж кабинасы, резервуар, сорғы және құбыр жүйесі, қуат алу және беру құрылғысы, қосымша салқындатқыш, қосалқы электр жүйесі, өрт сөндіру жабдықтары мен құрылғылары, көбік араластыру жүйесі және ауа көбік-су қос мақсатты зеңбірек (төмендегі суретте көрсетілгендей). Олардың ішінде шасси, экипаж кабинасы, резервуар, қуат алу және беру құрылғысы, қосымша салқындатқыш, қосалқы электр жүйесі және өрт сөндіру жабдықтары мен құрылғылары су цистернасының өрт сөндіру көлігінің құрылғыларымен бірдей.
ISUZU көбікті өрт сөндіру машинасы мен суға арналған резервуарлы өрт сөндіру машинасының басты айырмашылығы - көбікті өрт сөндіру машинасы көбік резервуарымен және көбік пропорциялау жүйесімен жабдықталған. Көбік өрт сөндіру машинасы негізінен көбік пропорциясынан, қысымды су құбырынан, көбік концентратының кіріс/шығыс құбырынан және шар клапандарынан тұрады. Көбік пропорциялау жүйесі өрт сөндіру кезінде су мен көбік концентратын белгілі бір қатынаста араластыру үшін қолданылады, қоспаны көбік түзетін құрылғыларға жеткізеді.
II. ISUZU көбікті өрт сөндіру көлігінің жұмысы
Көбікті өрт сөндіру машинасының жұмысы көбік жүйесі операцияларын қосу арқылы су цистернасының өрт сөндіру машинасының жұмысына ұқсас.
(1) Көбік концентраты толтыру
ISUZU көбікті өрт сөндіру машинасының көбік концентратының резервуарын толтырудың үш әдісі бар:
1. Тікелей құдық арқылы құю.
2. Арнайы көбік тасымалдау сорғысын пайдалану.
3. Көбік концентратын бөшкеден тасымалдау үшін көліктің сығылған ауасын пайдалану.
Үшінші әдіс үшін қадамдар келесідей:
• Сору шлангісін, ауаны зарядтау саптамасын, шиналарды үрлеу шлангісін және фитингтерді қосыңыз.
• Көліктің ауа резервуарында жеткілікті қысылған ауа қысымын қамтамасыз ету үшін қозғалтқышты іске қосыңыз.
• Ауа көбік пропорциясын жабыңыз және көбік концентратының резервуарының кіріс клапанын ашыңыз.
• Көбік бөшкеге сығылған ауаны жіберу үшін үрлеу түтігін зарядтау саптамасына қосыңыз.
• Содан кейін көбік концентраты ауа қысымымен көбік ыдысына құйылады.
• Бөшке бос болғаннан кейін, көбік концентратына артық ауаның түсуін болдырмау үшін ауа резервуарының шығару клапанын және көбік цистернасының кіріс клапанын дереу жабыңыз.
(2) Көбікпен өрт сөндіру
1. Борттық көбік концентратын пайдалану (ішкі сору)
Ішкі сору көбік концентратын көлік құралының борттық көбік багынан ауа көбік пропорциясы арқылы алуды білдіреді. Қадамдар келесідей:
(1) Түтіктің бір ұшын сорғы шығысына, ал екіншісін ауа көбік саптамасына жалғаңыз.
(2) Көбік ауа саптамасының басқару тұтқасын «қоспа» немесе «су» күйіне орнатыңыз.
(3) Су беру үшін су сорғысын іске қосыңыз.
(4) Ауа көбік пропорциясына апаратын қысымды су клапанын ашыңыз.
(5) Саптаманың номиналды қысымына сәйкес келетін орталықтан тепкіш сорғының шығыс қысымын реттеу үшін қозғалтқыш жылдамдығын арттырыңыз.
(6) Меңзерді қолданылатын көбік саптамаларының/зеңбіректердің жалпы ағынының жылдамдығына сәйкес келетін индикатор мәніне туралау үшін пропорционалды тұтқаны реттеңіз.
(7) Көбік концентратының кіріс клапанын ашыңыз, бұл пропорционализаторға белгіленген қатынаста көбік концентратын үздіксіз тартуға мүмкіндік береді.
2. Сыртқы көбік концентратын сору
Сыртқы сору сыртқы бөшкеден көбік концентратын алуды білдіреді. Қадамдар келесідей:
(1) Көбік резервуарының кіріс клапанын жабыңыз, сыртқы сору портының қақпағын ашыңыз және сыртқы сору түтігін көбік концентратының бөшкесіне жалғаңыз.
(2) Бөшкедегі қысымды атмосфералық қысыммен теңестіру үшін ауаны зарядтау саптамасын ашыңыз, содан кейін ішкі сору қадамдарын орындаңыз.
(3) ISUZU көбікті өрт сөндіру көлігіне арналған жалпы сақтық шаралары
Су ыдыстары бар өрт сөндіру машиналары үшін сақтық шараларынан басқа, көбікті өрт сөндіру машиналары мыналарды талап етеді:
а) Көбік ауа араластыру жүйесін пайдаланған кезде тұрмыстық өрт сөндіру машиналары табиғи су көздерін немесе борттық резервуардағы суды пайдалануы керек — ешқашан қысымды суды тікелей түсірмеу керек. Сорғының шығысындағы қысымды 0,7–1,0 МПа дейін реттеу керек.
b) Қысымды су көздерін (мысалы, гидранттар немесе релелік қоректендіру) пайдаланған кезде қысымды төмендету үшін алдымен суды резервуарға бұру керек.
c) Көбікті ағызу кезінде қоспаның дұрыс қатынасын қамтамасыз ете отырып, пропорционалды көрсеткішті саптама/зеңбірек ағынының жылдамдығына сәйкестендіру үшін реттеңіз. 3% көбік концентраты үшін көрсеткіш мәнін екі есе азайтыңыз.
d) Қысымды су көздерін пайдаланған кезде, сорғыны толтырмас немесе суды төгу алдында көбік жүйесінің клапандарын ашпаңыз.
e) Көбік қолданғаннан кейін жүйені жақсылап шайыңыз. Шөгінділерді кетіру және коррозияға қарсы өңдеуді қолдану үшін көбік ыдысын алты ай сайын тазалаңыз. Тазалау әдісі: Көбік сору клапанын жабыңыз, сорғыны іске қосыңыз (0,1–0,2 МПа), барлық басқа клапандарды ашыңыз және көбік аралас су жолдарын шайыңыз.
III. ISUZU көбік қондырғысының өрт сөндіру көліктеріне техникалық қызмет көрсету және ақаулықтарды жою
Көбік жүйесінің жалпы ақауларына мыналар жатады:
1. Тек суды ағызатын немесе көбік ағызуын мезгіл-мезгіл тоқтататын көбік саптамалары.
2. Қалыпты емес көбік сапасы.
Себептері мен шешімдері төмендегі кестеде жинақталған:
[if gte mso 9]>
Ақаулық құбылыс |
Ықтимал себептері |
Шешімдер |
Қалыпты емес көбік сапасы |
1. Пропорционалды сору жылдамдығы мен саптама/зеңбірек рейтингі арасындағы сәйкессіздік. |
1. Пропорционалды клапанды көрсетілген мәнге реттеңіз. |
2. Саптама/зеңбіректің ауа сорғышы бітеліп қалды. |
2. Бөгеуді жою. |
|
3. Көбік генераторының торы зақымдалған. |
3. Торды жөндеңіз немесе ауыстырыңыз. |
|
4. Көбік концентраты бұзылған. |
4. Көбік концентратын ауыстырыңыз. |
|
Көбік бөлінбейді (тек су) |
1. Көбік пропорционалды ашпаған. |
1. Пропорционалды ашыңыз. |
2. Су көзінің қысымы > 0,05 МПа, көбік соруға жол бермейді. |
2. Қысымы < 0,05 МПа су көзін пайдаланыңыз. |
|
3. Көбік резервуарының желдеткіші бітеліп қалды. |
3. Бөгеуді жою. |
|
4. Көбік цистернасының ауа зарядтау порты жабық. |
4. Зарядтау портын ашыңыз. |
|
5. Көбік сору құбырының клапандары жабылған немесе бітеліп қалған. |
5. Клапандарды ашыңыз немесе бітелуді жою. |
|
6. Сорғыш шлангі бос немесе тығыздағыш зақымдалған/жоқ. |
6. Тығыздағышты қатайтыңыз немесе ауыстырыңыз. |
