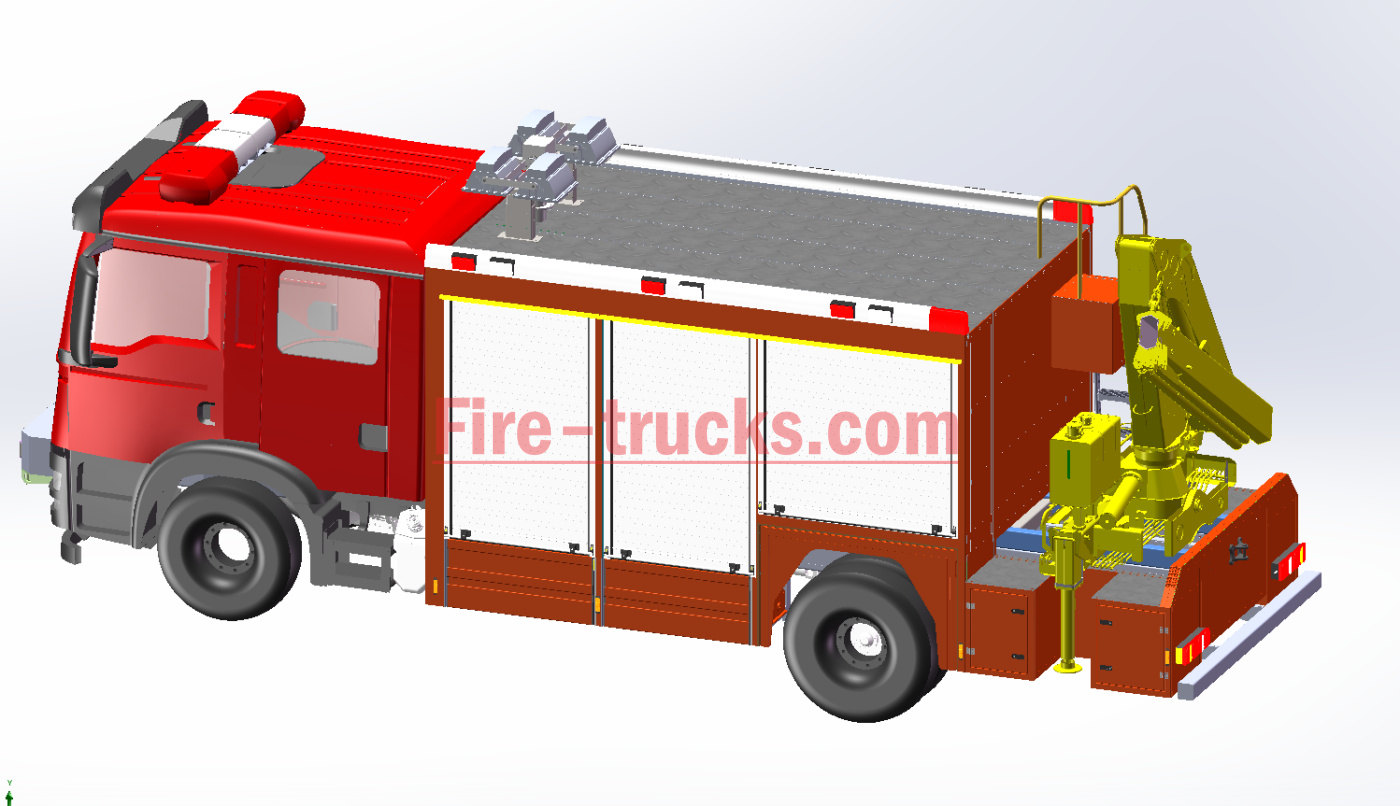

HOWO Rescue Fire Fighting Truck mounted Crane technical drawing

The HOWO emergency rescue fire truck with crane is a multi-functional fire truck integrating demolition, towing, lifting, and lighting capabilities, specifically designed for complex disaster scenes. Its core configuration includes a 5-ton folding boom crane, a 3-ton hydraulic winch, a 500W searchlight, and a generator set, enabling it to perform lifting, towing, and lighting tasks.   It is suitable for natural disaster and traffic accident scenes, performing demolition, rescue, and power generation tasks. Its modular design allows for quick adjustments to equipment layout to adapt to different rescue needs.     ⇒Drawing PDF Download: HOWO Rescue Fire Fighting Truck mounted Crane technical drawing     Front Left view HOWO Rescue Fire Fighting Truck mounted Crane technical drawing   HOWO Emergency Rescue Crane Fire-Fighting Vehicle   Main  specification Cabin  DOUBLE CABIN ,6 PERSON ALLOWABLE Crane Model SQ5ZK2 Lifting capacity 5000kg Arm qty 3 Winch Qty 1 Capacity 3000kg Search light Rotating angle 360° Working height 5m, auto lifting Buble 500w*4pcs Max wind velocity <6 grade Genaral power 5kw Fire truck body Truck body is empty, equipments are optional color The whole vehicle is red for fire fighting, there are white in the middle of truck in accordance with the whole truck   Technical drawing of HOWO Emergency Rescue Crane Fire-Fighting Vehicle Design drawing HOWO Emergency Rescue Fire Engine with Crane   Right side view HOWO heavy rescue fire vehicle   Right side view HOWO service fire trucks     Front right view HOWO emergency rescue fire engine drawing   Right side view HOWO service fire tender technical drawing   Front right view HOWO Emergency Rescue Crane Fire-Fighting Vehicle   Rear left view HOWO Emergency Rescue Crane Fire-Fighting Vehicle   How to Maintain and Repair HOWO Rescue Fire Truck: 1. Power and Hydraulic Systems Engine: Check coolant and oil levels and idle stability. Hydraulic System: Check for oil pipe leaks, change hydraulic oil regularly, and clean the oil tank. Power Take-Off (PTO): Ensure smooth engagement and normal hydraulic pump operation.   2.  Specialized Rescue Equipment Torture System: Check winch wire rope wear and lubricate traction connection components. Mutilation Tools: Test the hydraulic cutter and spreader functions; ensure seals are not aged. Lifting Equipment: Calibrate the outriggers of the truck-mounted crane and check the boom hydraulic locking device. Lighting System: Lubricate the guide rails of the lifting light assembly and test the portable high-intensity flashlight.   Howo brand Fire Rescue Truck with Crane testing   3.  Auxiliary Support Systems Communication and Command: Satellite equipment requires regular calibration; ensure multi-screen display terminals are fault-free. Medical Emergency: Check defibrillator battery power and update first-aid kit medications to the...

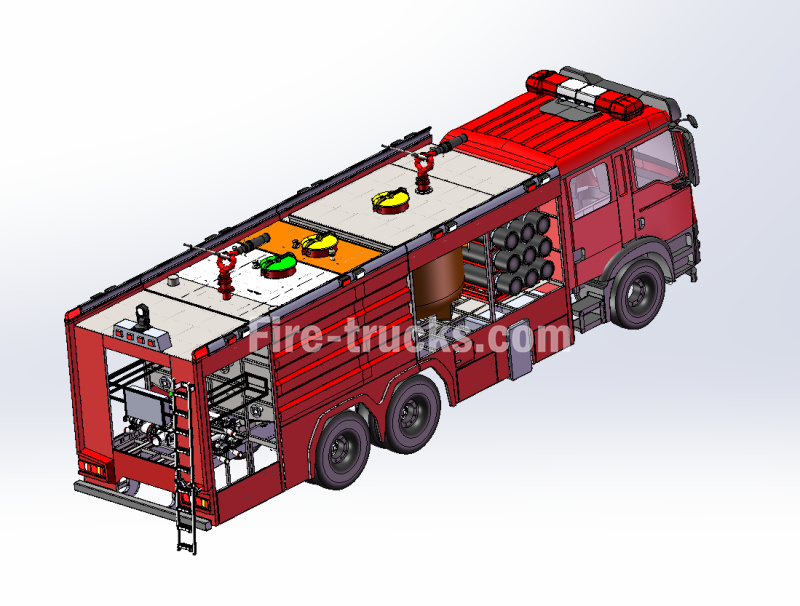

Гана HOWO құрғақ ұнтақты өрт сөндіру көлігі , сонымен қатар Howo құрғақ химиялық өрт сөндіру көлігі немесе Howo деп аталады ұнтақпен өрт сөндіру машинасын құтқару . Howo шасси Құрғақ ұнтақты өрт сөндіру машиналары – жанғыш сұйықтықтар, жанғыш газдар, электр жабдықтары және жалпы қатты материалдар қосылған өрттерді сөндіруге арналған арнайы көліктер. Олар әсіресе ірі химиялық құбырлардың өрттеріне қарсы тиімді және мұнай-химия кәсіпорындары үшін стандартты жабдық болып табылады. ⇒ Негізгі мүмкіндіктер Сыйымдылығы Қозғалтқыш моделі Су Құрғақ ұнтақ Көбік Өрт сорғысы Өрт мониторы 12 000л MC11.46 / 460 ат күші 6000л 2000л 4000л CB10/80 өрт сорғысы PL8/64 Сурет салу PDF жүктеп алу : Гана HOWO құрғақ ұнтағы өрт сөндіру көлігінің техникалық сызбасы Олардың негізгі жабдықтары құрғақ ұнтақ ыдысы мен бүрку құрылғысынан тұрады. Жоғары қысымды азот өртті жылдам сөндіру үшін химиялық тежеу және физикалық қамту принциптерін пайдалана отырып, құрғақ ұнтақты сөндіргіш агентті қозғайды. Кейбір үлгілерде күрделірек өрт орталарын өңдеуге мүмкіндік беретін аралас көбік-құрғақ ұнтақ жүйесі бар. Гананың өрт қауіпсіздігі жүйесі бірте-бірте жетілдірілуде, оның негізінде Гананың Ұлттық өртке қарсы қызметі (GNFS) бүкіл ел бойынша өрттің алдын алу, сөндіру және құтқару жұмыстарына жауап береді. Гананың өртке қарсы ережелері құқықтық негізді құрайтын *Ұлттық өрт саясаты* сияқты құжаттармен толықтырылған *Гана өртке қарсы қызмет актісіне* негізделген. Көбік су Құрғақ ұнтақ өрт сөндіру көлігі техникалық сызба Қытай Көбік су Құрғақ ұнтақ өрт сөндіру көліктерінің техникалық сызбасы Көбік Құрғақ ұнтақ өрт сөндіру машинасының сызбасы Гана көбік су құрғақ ұнтақ өрт сөндіру көлігі зауыты Өрт сөндіру нысандарына келетін болсақ, Ганада негізінен Аккра және Кумаси сияқты ірі қалаларда шоғырланған, ауылдық жерлерде жеткіліксіз қамтылған өрт сөндіру станцияларының шектеулі саны бар. Өрт сөндіру жабдықтары негізінен өрт сөндіру машиналарын, сорғыларды және сөндіргіштерді қоса алғанда, негізгі жабдықтардан тұрады, бірақ әуе баспалдақтары және тепловизор камералары сияқты жетілдірілген жабдықтар әлі де жетіспейді. Өрт сөндірушілер кәсіби дайындықты қажет етеді, бірақ кадр тапшылығы бар және олар ауыр еңбек жағдайлары мен төмен жалақы сияқты қиындықтарға тап болады. HOWO көбік құрғақ ұнтақты өрт сөндіру көлігінің суреті Құрғақ ұнтақты өрт сөндіру көлігінің суреті Зауыттық азотты өрт сөндіру машинасының сызбасы ҚАЛАЙ Құрғақ ұнтақ/азот өрт сөндіру көлігі сурет Ганада өрт қаупі басым, оның негізгі себептері электр ақаулары, газдың ағуы және адамдардың абайсыздығы. Қоғамдық хабардарлықты арттыру үшін Гана үкіметі бұқаралық ақпарат құралдары науқандары, қоғамдастық іс-шаралары және мектептегі білім беру арқылы өрт қауіпсіздігі туралы білімді насихаттайды. Сонымен қатар, Гана көптеген елдермен және халықаралық ұйымдармен тәжірибе алмасып, техникалық көмек көрсете отырып, халықаралық өрт кооперациясына белсенді қатысады. Гана HOWO Көбік су құрғақ ұнтақ өрт сөндіру көлігі зауыты Гана HOWO құрғақ ұнт...

FEDERAL FIER SERVICE NIGERIA Powerstar компаниясының Isuzu Foam өрт сөндіру көліктеріне сенеді. 5 000 л су және 1 000 л көбік бар бұл Isuzu Foam жүк көліктері ISUZU 6HK1-TC дизельді қозғалтқышын, MLD 6 ауысымдық беріліс қорабын, 60L/S CB10/60 өрт сорғысын және күшті өрт мониторын қабылдайды. Нигерия - Африкадағы ең көп қоныстанған ел, шамамен 227 миллион адам. Ағылшын тілі ресми тіл, ал Абуджа астанасы болып табылады. Ел мұнай ресурстарына бай және Африкадағы ең ірі мұнай өндіруші болып табылады, бірақ оның экономикасы өте әртараптандырылған және ол негізінен азық-түлік импортына тәуелді. ⇒ Негізгі мүмкіндіктер Сыйымдылығы Қозғалтқыш моделі Су Көбік Өрт сорғысы Өрт мониторы 6000л 6HK1 / 240 ат күші 5000л 1000л CB10/60 өрт сорғысы PL8/48 ⇒ Сурет салу PDF жүктеп алу : Нигерия федералды бір кабиналық өртке қарсы қызмет жүк көлігі Isuzu техникалық сызбасы Нигерия федералды өртке қарсы қызмет жүк көлігі Isuzu техникалық сызбасы Нигерияда 250-ден астам этникалық топтар бар, олардың негізгі діндері ислам мен христиандық болып табылады. Лагос, ең үлкен қала, экономикалық орталық және Батыс Африкадағы маңызды портқа ие. Елде ыстық климат бар, Нигер өзені мол су ресурстарын қамтамасыз етеді, бірақ оның қауіпсіздік жағдайы күрделі, солтүстік-шығыста экстремистік топтар белсенді. Нигерияда әртүрлі мәдениет және туризм үшін үлкен әлеует бар, бірақ кейбір аймақтардағы қауіпсіздік мәселелеріне назар аудару керек. Нигерия 6000L федералды өрт сөндіру көлігі Isuzu техникалық сызбасы ⇒ Өнім сипаттамасы Үлгі: PST5180GXF Су және көбік өрт сөндіру көлігі 2. Өлшемі: шамамен. 8640*2500*3560мм 3. Толық жүк салмағы: шамамен. 18000 кг 4. Экипаж саны: 6 (жүргізушіні қоса) 5. Макс. Жылдамдығы: 95 км/сағ 6. Бөлім: толық алюминий материалы және ешқашан тот баспайды 7. Сыйымдылығы: 5000л су және 1000л көбік. 8. Өрт сорғысының шығыны: 60л/с @ 10bar 9. Шатыр мониторының шығыны: 48л/с 10. Кескіндеме: Қызыл түс немесе басқалар Федералды өртке қарсы қызмет Нигерия деген кім? 119 жылдан астам тәжірибесі Нигериядағы өртке қарсы қызмет 1901 жылы Лагос полициясының өрт сөндіру бригадасының қолы ретінде құрылды. 1963 жылы сәуірде парламенттік акт бойынша Федералдық өртке қарсы қызмет құрылды. Оқыту және білім беру Біз елдегі өрт сөндіру және авариялық-құтқару жұмыстары қызметінің персоналының кәсіби біліктілігін арттыруды қамтамасыз етеміз. Бұл қызметтің Миссиясы туралы мәлімдемесіне сәйкес келеді, өйткені ол өрттің және басқа да төтенше жағдайлардың алдын алу және оларды жоюда білікті өрт сөндірушілерді дайындауға қатысты. Ұлттық Өрт Академиясы (NFA) Нигерия Қорғаныс Академиясымен (NDA) бірлесе отырып, әртүрлі қауіпсіздік және қауіпсіздік пәндері бойынша аспирантураны ұсынады. Бұл өз міндеттерін орындауда қажетті дағдылармен апалы-сіңлілі қызметкерлерді одан әрі жабдықтау болып табылады. 2007 жылы Федералдық өртке қарсы қызметтің федералдық үкіметінің реформасы қызметтің мандатын қайта анықтады, оған мыналар кіреді: -- Мемлекеттік және жеке өртке қарсы қызметтерді реттеу --Өртке қарсы б...

Бүгін біз Чилидің Ұлттық өртке қарсы қызметі жақында Powerstar 12 000L құтқару өрт сөндіру көліктерін (Isuzu шассиі) сатып алғанын атап өтеміз. Бұл модель ауқымды апатты жою үшін арнайы жасалған. Powerstar жүк көліктері шамамен 15 жыл ішінде өрт сөндіру жабдықтарына назар аударады, Чили - солтүстіктен оңтүстікке қарай 4300 шақырымға созылған Оңтүстік Америкадағы ең ұзын және ең тар ел. Оның рельефі солтүстіктегі Атакама шөлінен оңтүстігіндегі Патагония мұздықтарына дейін созылады, нәтижесінде климат әртүрлі. Әлемдегі ең ірі мыс өндіруші және литий жеткізуші ретінде ол минералды ресурстарға бай және оның экономикасы тау-кен өнеркәсібі мен ауыл шаруашылығына (шие мен шарап сияқты) негізделген. Оның мәдениеті испандық және жергілікті дәстүрлерді біріктіреді, Пасха аралының Моаи мүсіндері мен Куэка биі оның бірегей нышандары болып табылады. Ел астанасы Сантьяго заманауи және тарихи элементтерді біріктірсе, Атакама шөлінің жұлдызды аспаны мен Торрес-дель-Пейн ұлттық саябағының мұздықтары табиғат ғажайыптары болып табылады. ⇒ Негізгі мүмкіндіктер Сыйымдылығы Қозғалтқыш моделі Су Көбік Өрт сорғысы Өрт мониторы 12 000л 6WG1 / 520 ат күші 6000л 6000л CB10/140 өрт сорғысы PL8/64 ⇒ Сурет салу PDF жүктеп алу : Чили 12 000 л құтқару өрт қозғалтқышы Isuzu дизайн сызбасы 2026 жаңа Чили CB10/140 өрт сорғы 12 000L құтқару өрт сөндіру қозғалтқышы Isuzu Дизайн сызбасы Нигерия федералды өрт қозғалтқышының аяқ педальының техникалық сызбасы Нигерия федералды өртке қарсы тендер Isuzu цистернасына қосылудың техникалық сызбасы Нигерия Лагос өрт сөндіру көлігі көбік цистернасының суреті Нигерия Лагос өрт сөндіру көлігі көбік цистернасының төменгі сызбасы Бұл модель Чилидің жер сілкінісі мен орман өрттері сияқты апаттарға әрекет ету қабілетін арттырады және әсіресе оның ұзақ, тар рельефі мен жанартаулық ортасы үшін қолайлы. Чили CB10/140 Өрт сорғысы Көбік өрт сөндіру қозғалтқышы Isuzu үлгісі экспортқа арналған Чили CB10/140 Өрт сорғысы Көбік өрт қозғалтқышы экспортқа арналған GIGA үлгісі ⇒ Өнім сипаттамасы 1. Үлгі: PST5250GXF Су және көбік өрт сөндіру көлігі 2. Өлшемі: шамамен. 10040*2600*3560мм 3. Толық жүк салмағы: шамамен. 25000 кг 4. Экипаж саны: 6 (жүргізушіні қоса) 5. Макс. Жылдамдығы: 95 км/сағ 6. Бөлім: толық алюминий материалы және ешқашан тот баспайды 7. Сыйымдылығы: 6000л су және 6000л көбік. 8. Өрт сорғысының шығыны: 140л/с @ 10bar 9. Шатыр мониторының шығыны: 64 л/с 10. Кескіндеме: Қызыл түс немесе басқалар Алдыңғы оң жақ көрініс Чили өрт сөндіру су көлігі Isuzu Оң жақтағы көрініс Чили көбікті өрт сөндіру қозғалтқышы Артқы оң жақ көрініс Чили өрт сөндіру көлігі Артқы сол жақ көрініс Чили өрт сөндірушісі Isuzu Шасси: Isuzu Giga өрт сөндіру шассиі, ISUZU 6WG1-TCG62 қозғалтқышы, FAST 12 ауысымдық беріліс қорабы. Үлкен сыйымдылық: 6 000 литрлік су ыдысы және 6 000 л көбік, орман өрттерін немесе қалалық көп қабатты құтқару жұмыстарын өңдеуге қабілетті. Жоғары өнімділік конфигурациясы: 520 ат күші қозғалтқыш, 75 метрлік өрт мониторы, күрделі рельефке бейімделеді. Сә...

Powerstar бренд Доминикан Giga өрт қозғалтқышы техникалық сызба, сонымен қатар Доминикандық өрт сөндіру көлігінің сызбасы немесе Доминикан гига Isuzu өрт сөндіру көлігінің дизайн сызбасы деп аталады. Powerstar жүк көліктері өрт сөндіру көліктерінің толық спектрін қамтамасыз етеді, соның ішінде Isuzu өрт сөндіру көлігі , Howo өрт сөндіру көлігі және Көбік өрт сөндіру машиналары . Доминикан Республикасы өзінің керемет табиғи пейзаждары мен бай мәдени мұрасымен жаһандық туристерді тартады, бірақ ол өрттер мен табиғи апаттар сияқты ықтимал қауіптерге де тап болады. Өрт сөндіру және құтқару топтары ұлттық қауіпсіздіктің сақшылары ретінде Доминикан қоғамында маңызды рөл атқарады. ⇒ Негізгі мүмкіндіктер Сыйымдылығы Қозғалтқыш моделі Су Көбік Өрт сорғысы Өрт мониторы 5000л 6UZ1 / 380 ат күші 4000л 1000л CB10/60 өрт сорғысы PL8/48 ⇒ Негізгі мүмкіндіктер : D ominican Isuzu 5000L су өрт сөндіру көлігінің техникалық сызбасы 2026 Жаңа үлгідегі Доминикандық Giga өрт қозғалтқышының техникалық сызбасы Доминикандық Isuzu өрт сөндіру көлігі танкерінің дизайн сызбасы Доминикандық Isuzu өрт сөндіру көлігі танкерінің шатырының дизайн сызбасы Доминикандық Isuzu өрт сөндіру көлігі танкерінің төменгі дизайн сызбасы 4 бірлік Dominican Giga Isuzu өрт сөндіру көлігі теңіз портына жеткізуге дайын ⇒ Өнім сипаттамасы 1. Үлгі: PST5180GXF Су және көбік өрт сөндіру көлігі 2. Өлшемі: шамамен. 7770*2500*3560мм 3. Толық жүк салмағы: шамамен. 18000 кг 4. Экипаж саны: 6 (жүргізушіні қоса) 5. Макс. Жылдамдығы: 95 км/сағ 6. Бөлім: толық алюминий материалы және ешқашан тот баспайды 7. Сыйымдылығы: 4000л су және 1000л көбік. 8. Өрт сорғысының шығыны: 60л/с @ 10bar 9. Шатыр мониторының шығыны: 48л/с 10. Кескіндеме: Қызыл түс немесе басқалар ISUZU GIGA ав

Өрт сөндіру қызметінің құтқару автокөлігінің инженерлік сызбасы, сонымен қатар Isuzu ауыр өрт сөндіру машинасының сызбасы деп те аталады. Бүгінде қалалану үрдісінің үдемелі өсуімен бірге биік ғимараттардың, жер асты кеңістіктерінің және күрделі өндірістік нысандардың көбеюі өрт сөндіру және құтқару жұмыстарына жоғары талаптар қойды. Дәстүрлі өрт сөндіру машиналары мұндай күрделі жағдайларды жиі жеңе алмайтын сияқты. Сондықтан болашақтағы қиындықтарды жеңе алатын ауыр өрт сөндіру машинасын жобалау өрт сөндіру технологиясын дамытудың маңызды бағытына айналды. 2025 жылғы техникалық негізге сүйене отырып, бұл мақалада инновациялық ауыр өрт сөндіру машинасының жобалау сызбаларын зерттейміз және оның ерекшеліктерін талдаймыз.  1. Жобалау концепциясы: интеллект пен модульділіктің үйлесіміБолашақтағы ауыр өрт сөндіру машинасы тек «өрт сөндіретін машина» ғана емес, сонымен қатар интеллект, модульділік және көп функциялылығы біріктірілген мобильді құтқару платформасы болып табылады. Жобалау сызбасының негізгі концепциясы - «ақылды қабылдау, жылдам жауап беру және көп сценарийге бейімделу». Жасанды интеллект, заттар интернеті және модульдік жобалау арқылы бұл өрт сөндіру машинасы құтқару тиімділігін арттыру үшін әртүрлі жағдайларда функцияларын тез ауыстыра алады.    2. Сыртқы келбетінің жобалануы: ағынды және жоғары беріктік материалдарСыртқы келбеті жағынан бұл ауыр өрт сөндіру машинасы ағынды дизайнды қабылдайды, бұл тек жел кедергісін азайтып қана қоймай, сонымен қатар көліктің аэродинамикалық көрсеткіштерін жақсартады. Корпусы жоғары беріктіктегі қорытпа материалынан жасалған, бұл жоғары температура және жарылыс сияқты экстремалды жағдайларда құрылымдық тұрақтылықты сақтауға мүмкіндік береді. Шатырында тартылатын дрон іске қосу платформасы орнатылған, бұл өрттің бастапқы кезеңінде өртті анықтау үшін дрондарды тез орналастыруға мүмкіндік береді. 3. Қуат жүйесі: гибридті қуат және барлық жер бедеріне бейімделуҚуат жүйесі дизельді қозғалтқыштар мен электр қозғалтқыштарының артықшылықтарын біріктіретін гибридті дизайнды қабылдайды. Дизельді қозғалтқыш қуатты шығаруды қамтамасыз етеді, ал электр қозғалтқыш төмен жылдамдықта және қалалық ортада нөлдік шығарындыларды қамтамасыз етеді. Сонымен қатар, көлікте реттелетін суспензия және жолдық жетек сияқты барлық жер бедеріне бейімделу жүйесі орнатылған, бұл таулар мен батпақтар сияқты күрделі жерлерде еркін жүруге мүмкіндік береді. 4. Ақылды жабдықтар: АИ өрт анализі және автоматты өрт сөндіруКөлікте жасанды интеллект негізіндегі өрт анализі жүйесі орнатылған, ол сенсорлар мен камералар арқылы өрт туралы деректерді нақты уақытта жинап, өрттің таралу тенденциясын талдап, өрт сөндірудің оңтайлы жоспарын автоматты түрде жасай алады. Сонымен қатар, көлікте адамның араласуынсыз өрт сөндіру құралдарын дәл жеткізе алатын автоматты өрт сөндіру құрылғысы орнатылған, бұл өрт сөндірушілердің қауіпсіздігін арттырады. 5. Модульдік жобалау: көп функциялы құтқару платформасыБұл ауыр өрт сөндіру машинасының ең басты ерекшелігі ...

38 метрлік ауадағы өрт сөндіру машиналарының техникалық жобалау сызбалары көлік құрылымы, гидравликалық жүйе, электр жүйесі, шашыратқыш жүйесі және қауіпсіздік жобасы сияқты бірнеше негізгі бөліктерді қамтиды, бұл көліктің күрделі өрт ошақтарында тиімді, икемді және қауіпсіз жұмыс істеуін қамтамасыз етеді. Үздіксіз технологиялық жаңашылдықтар мен оңтайландыру арқылы 38 метрлік жоғары көтерілетін шашыратқыш өрт сөндіру машиналары болашақта өрт сөндіру және құтқару жұмыстарында маңыздырақ рөл атқарады. Isuzu Giga 38 метрлік ауадағы өрт сөндіру машинасы – биік ғимараттарда, үлкен аумақты кеңістіктерде, мұнай-химия кәсіпорындарында және т.б. өрт сөндіру жұмыстарына арнайы пайдаланылатын өрт сөндіру жабдығы. Isuzu GIGA 6x4 немесе 8x4 кабиналы жүк көлігінің шассиін, FAST 12-қадамды беріліс қорабын, өрт сөндіруге арналған арнайы қолданбаны пайдаланады. Оның негізгі қызметі – өрт пушкасын немесе шашыратқыш құрылғыны стреланы көтеру арқылы 38 метр биіктікке көтеру арқылы алыс қашықтықтан және дәл өрт сөндіру операцияларын жүргізу. Бұл модель негізінен бүктелетін телескопиялық стрела құрылымынан, электрлік қашықтықтан басқарылатын өрт пушкасынан, цистерна корпусынан және екінші класты шассиден тұрады. Стрела, әдетте, көп бөлікті телескопиялық конструкциядан (мысалы, екі бөлікті стрела, үш бөлікті стрела немесе төрт бөлікті стрела) тұрады және оның ұшына электрлік қашықтықтан басқарылатын өрт пушкасы орнатылған. Өрт сөндірушілер электрлік қашықтықтан басқару құрылғысы арқылы шашырату бұрышын биіктікте икемді түрде реттеп, шашырату, су шашу немесе көбік шашу сияқты өрт сөндіру операцияларын жүргізе алады.   Оның стреласының телескопиялық қозғалысы гидравликалық цилиндр, тізбекті және бағыттаушы доңғалақ арқылы синхрондалған. Өрт шлангісі телескопиялық стреланың бір жағына бекітіледі және стреламен бірге телескопиялық түрде көтеріледі. Оператор айналдырғыштағы электрлік басқару тұтқасы арқылы стреланың телескопиялық және айналмалы қозғалысын басқара алады, бұл өрт сөндіру операциясының икемділігі мен тиімділігін қамтамасыз етеді. Сонымен қатар, 38 метрлік жоғары көтерілетін шашыратқыш өрт сөндіру машинасы өте үлкен аралықта жұмыс істеу мүмкіндігіне ие және үш өлшемді үйлестірілген операцияларды және өте жақын нүктелік өрт сөндіруді жүзеге асыра алады. Ол биік ғимараттар, үлкен аумақты кеңістіктер және мұнай-химия кәсіпорындары сияқты күрделі өрт ошақтарына жарамды. Төменде оның техникалық жобалау сызбаларының егжей-тегжейлі талдауы келтірілген.1. Көлік құрылымының жобалауыКөлік құрылымының жобалауы 38 метрлік жоғары көтерілетін шашыратқыш өрт сөндіру машинасының негізі болып табылады, оған негізінен шасси, көтеру стреласы, айналдырғыш және кабина кіреді. Шасси жоғары беріктіктегі болаттан жасалған, бұл күрделі жол жағдайында көліктің тұрақтылығы мен жүк көтергіштігін қамтамасыз етеді. Көтеру стреласы 38 метрлік ең жоғары көтеру биіктігі бар көп бөлікті телескопиялық конструкцияны қабылдайды. Стрела каркасы жеңіл алюминий қорытпасынан жасалған, бұл беріктікті ...

2D Technical Design Drawing of Isuzu giga water foam fire engine truck is the key to the realization of vehicle functions. Its design needs to comprehensively consider multiple aspects such as structure, system, material and process. Through scientific design and manufacturing, water tank foam fire truck can play an important role in fire rescue and protect people's lives and property.   Isuzu giga water foam fire engine truck is a special vehicle that integrates the functions of water tank truck and foam fire truck. It is widely used in emergency situations such as fire fighting and chemical leakage treatment. The following is a detailed analysis of the technical design drawing of water tank foam fire engine truck.   Engine & Performance Equipped with a 5.2L Isuzu 4HK1-TCG turbocharged diesel engine, delivering 205 hp at 2,500 rpm and 506 Nm of torque. Compliant with Euro 5 emission standards, it ensures fuel efficiency and low environmental impact. Chassis Design Built on a reinforced Isuzu Giga 4X class FTR  chassis, featuring a GVWR (Gross Vehicle Weight Rating) of 15,000 kg. The rigid frame supports heavy-duty firefighting operations with a wheelbase of 4,800 mm for stability. Firefighting System Integrated water and foam dual-agent system, capable of discharging 3,000 L/min water and 1,500 L/min foam. Operates via a front-mounted monitor with a reach of 60 meters. Tank Capacities Includes a 6,000-liter stainless steel water tank and a 1,000-liter foam concentrate tank. Both tanks feature corrosion-resistant coatings and quick-refill ports. Pump Specifications Powered by a centrifugal pump with a maximum pressure of 10 bar. Supports simultaneous water/foam discharge or independent operation via ergonomic valve controls.       1. Whole vehicle structure design The whole vehicle structure design of Isuzu giga water foam fire engine truck includes chassis, body, water tank, foam tank, pump room and operating platform. The chassis usually adopts heavy truck chassis to ensure the carrying capacity and stability of the vehicle. The body is made of high-strength steel with good impact resistance and fire resistance. The water tank and foam tank are used to store water and foam fire extinguishing agent respectively.   2. Water system design The water system is the core part of the Isuzu giga water foam fire engine truck, including a water pump, water pipes, nozzles and a control system. The water pump uses a high-pressure centrifugal pump, which can provide stable water pressure and flow. The water pipe uses high-pressure and corrosion-resistant rubber or composite materials to ensure normal operation in extreme environments.   3. Foam system design The foam system consists of a foam tank, a proportioning mixer, a foam pump and a spraying device. The foam extinguishing agent is stored in the foam tank, and the proportioning mixer mixes the foam agent with water in a certain proportion to form a foam soluti...
