Isuzu су цистерналы өрт сөндіру машиналары

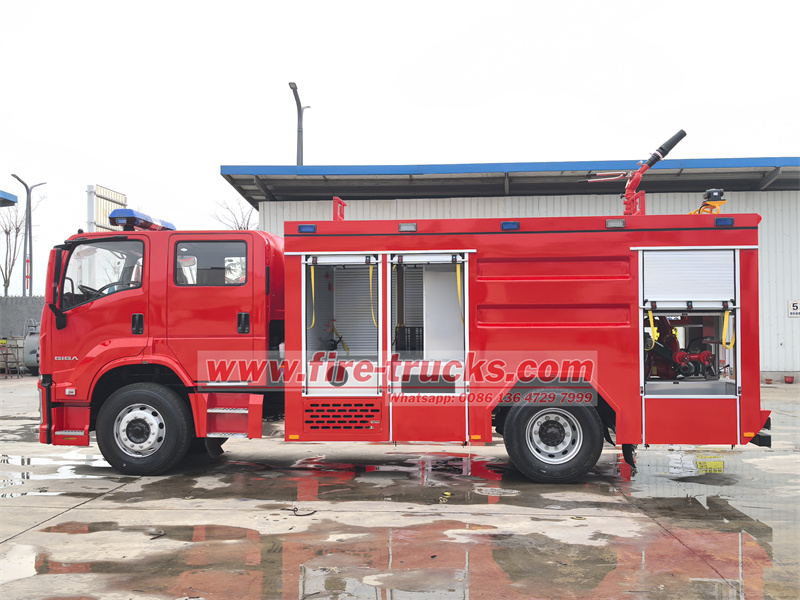

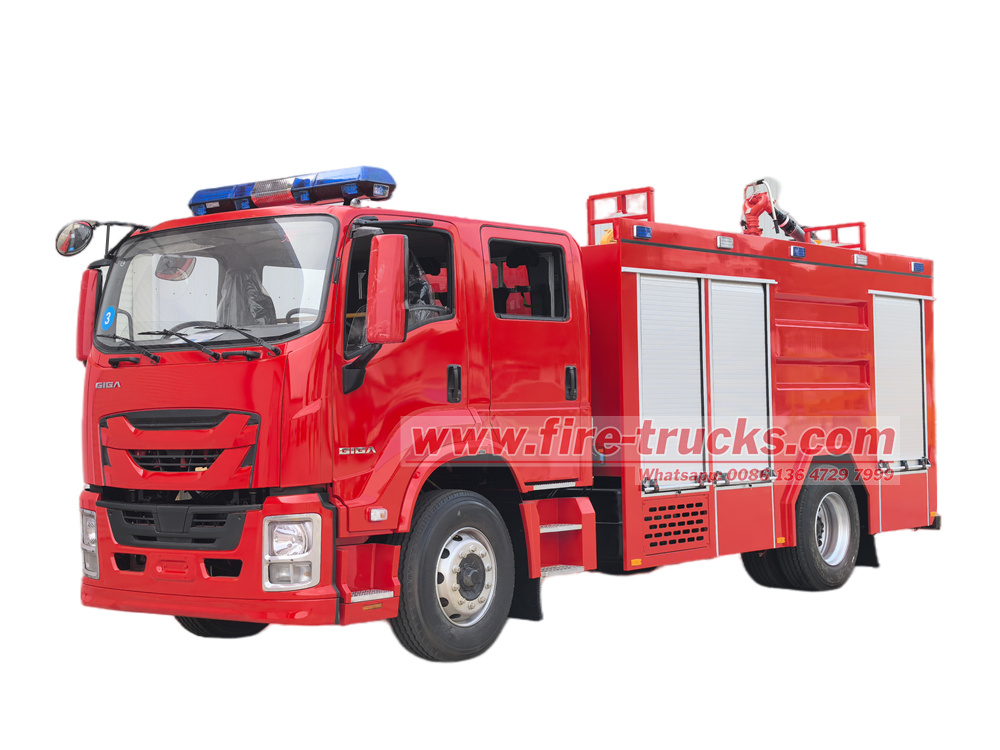

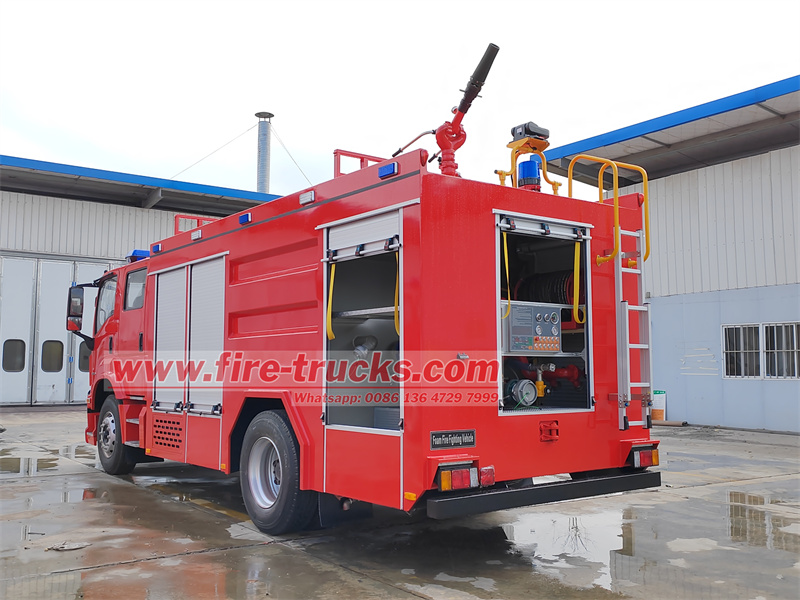

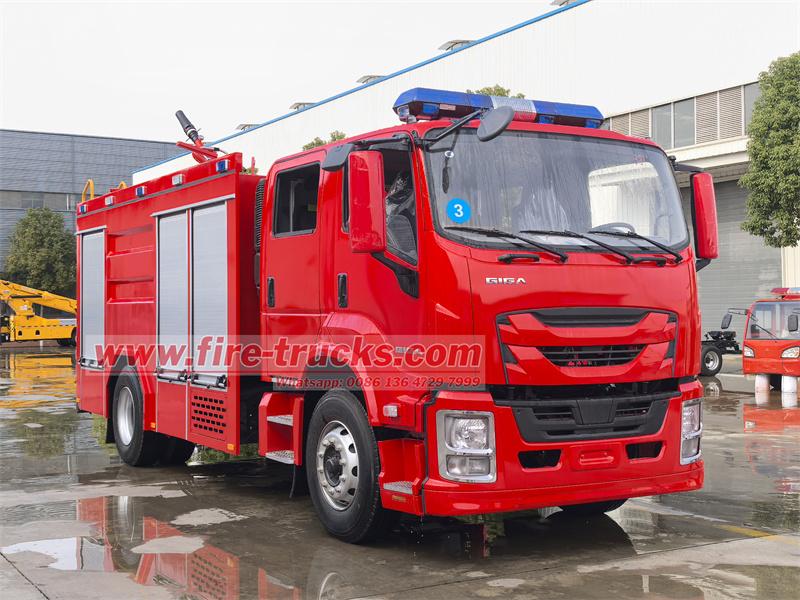

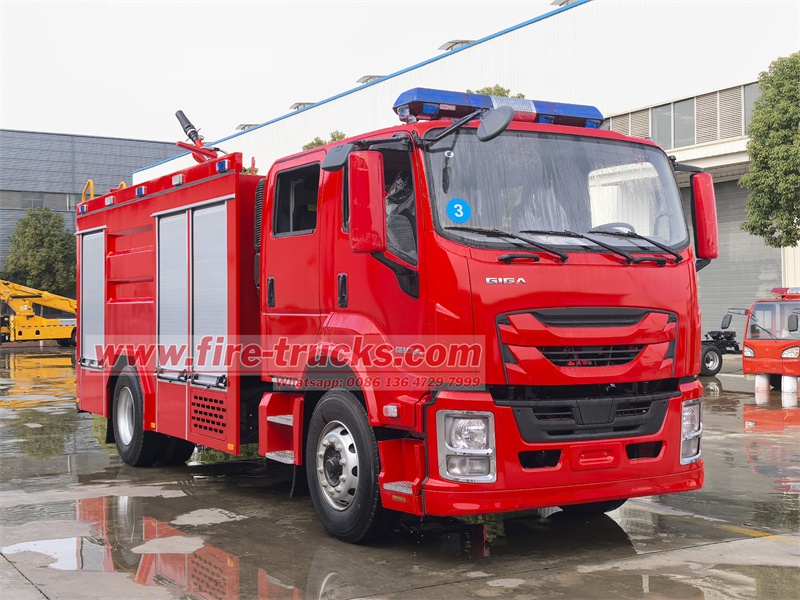

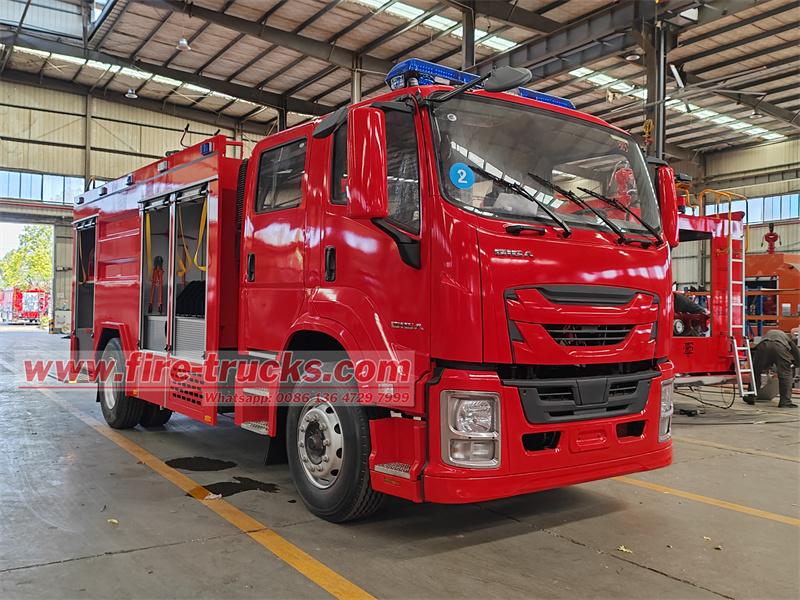

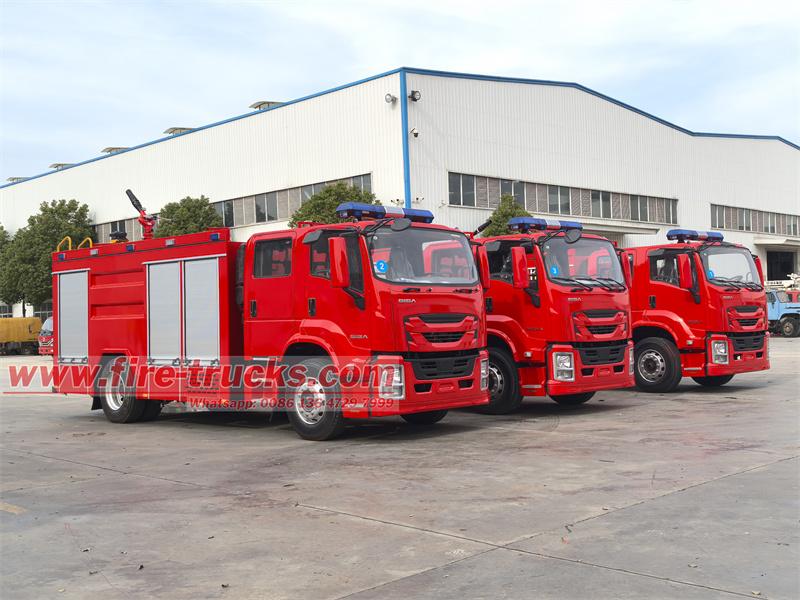

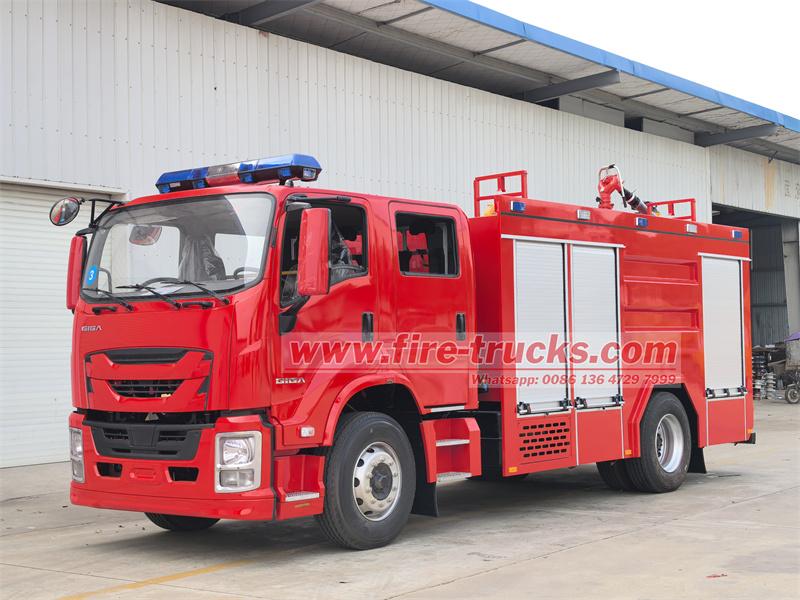

Isuzu сулы өрт сөндіру машиналарыFTR GIGA 4X шассиі негізінде модификацияланған орташа өрт сөндіру машинасы. Ол 205 ат күшілік 4HK1-TCG60 қозғалтқышы және MLD 6 жылдамдықты беріліс қорабымен жабдықталған, өте маневрлі. Оның негізгі конфигурациясына 5м³ су цистернасы + 1м³ көбік цистернасы кіреді, ол ақылды пропорционал араластыру жүйесі арқылы су/көбік қос режимді өрт сөндіруді жүзеге асырады және А класты (қатты) және В класты (сұйық) өрттерге жарамды. Борттағы CB10/40 өрт сорғысы (өнімділігі 40 л/с) тұрақты жоғары қысымды су көзін қамтамасыз етеді, ал артқы сорғы бөлмесі жұмыс режимдерін тез ауыстыруды қолдайтын басқару клапандары тобын біріктіреді.Шатырда 60 метрден астам радиусы бар PL8/32 бекітілген өрт мониторы орнатылған,

≥

60 метр, ол су немесе көбік қоспасын шашыратып, қашықтықтан өртті басуға болады. Жабдық қорабында өрт шлангісі, су бөлгіші, бұзу құралдары (балта, кирпіш, күрек) және техникалық қызмет көрсету жабдықтары бар, көп бағытты сумен жабдықтауды және жақыннан күрес үйлестіруді қолдайды. Көлік «сорғы-тапанша-көбік» ақылды байланыс жүйесін пайдаланады, қашықтықтан шашырату және қолмен төселген су шлангілерімен біріктіріліп, үш өлшемді өрт сөндіру желісін құрайды. Ол қалалық, зауыттық және мұнай өрттерін сөндіруге жарамды және жоғары тиімділігі, икемділігі және сенімділігі бар.●Қытайдағы ең үздік өрт және жедел жәрдем машиналары зауыты

●500-ден астам жұмысшы, ірі және заманауи өндіріс● Сіздің талаптарыңызға сәйкес жобаланған

● Кез келген тапсырысты тез жеткізу●

24

айлық сапа кепілдігі

Isuzu FTR GIGA 6cbm көбікті су өрт сөндіру машинасыШассиШасси маркасы

ISUZU

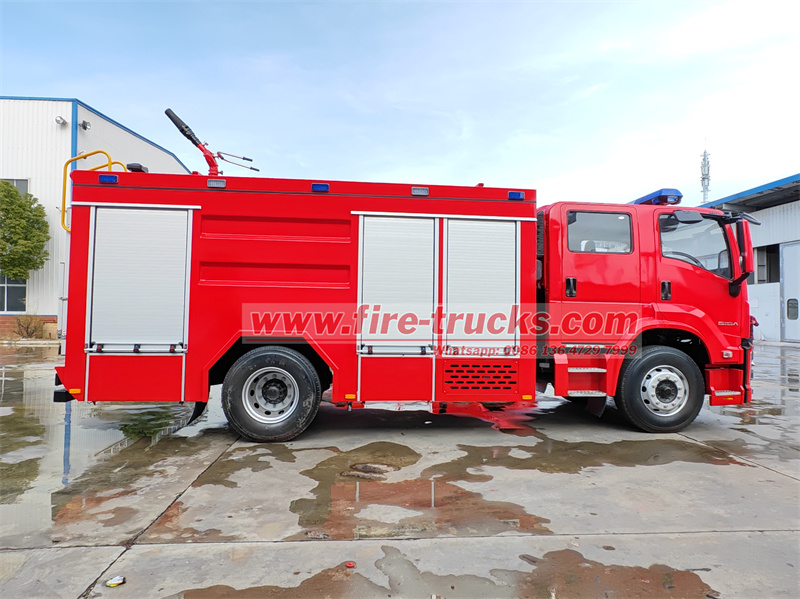

Өрт сөндіру машинасы орталықта орнатылған 5 куб су цистернасымен және 1 куб көбік цистернасымен жабдықталған. Бұл дизайн көліктің ауырлық центрінің таралуын оңтайландырып, жүру тұрақтылығын жақсартады, сонымен қатар өрт сөндіру ортасының жеткілікті қорына кепілдік береді.

●

Қос цистерна орамы дизайны

5

м³ су цистернасы: көміртекті болаттан жасалған, ішкі коррозияға қарсы өңдеумен және жүру тұрақтылығын қамтамасыз ететін толқынды бұзатын пластиналармен жабдықталған; қос каналды су құюды қолдау үшін жоғарғы жағында тез су құю тесігі орнатылған (сорғы сору су құюы/сыртқы тікелей құю).

1

м³ көбік цистернасы: тәуелсіз тот баспайтын болат цистерна корпусы, электрлік көбік пропорционал араластырғышымен, реттелетін араластыру коэффициентімен (3%-6%), А/В класты көбікпен үйлесімді, су цистернасымен байланыстырылған, өрт сөндіру кезінде алдын ала орнатылған коэффициент бойынша автоматты түрде араласады, көбік сұйықтығының дәл жеткізілуін қамтамасыз етеді.

Ақылды сұйық деңгейін басқару: Екі цистернада да дәл сұйық деңгейін көрсету жүйелері орнатылған, бұл операторларға қалған орта көлемін нақты уақытта бақылауға мүмкіндік береді, өрт сөндіру операциялары үшін сенімді қорғаныс қамтамасыз етеді.

● Құбырларды оңтайландыру

Цистерна корпусының шығу тесігі және өрт сорғысының кіретін құбыры қысым жоғалуын азайту үшін қатты байланыс + резеңке соққы сіңіргіш дизайнын қабылдайды; көбік құбырында кері ағынды болдырмау және араластыру дәлдігін қамтамасыз ету үшін кірістірілген тексеру клапаны бар.

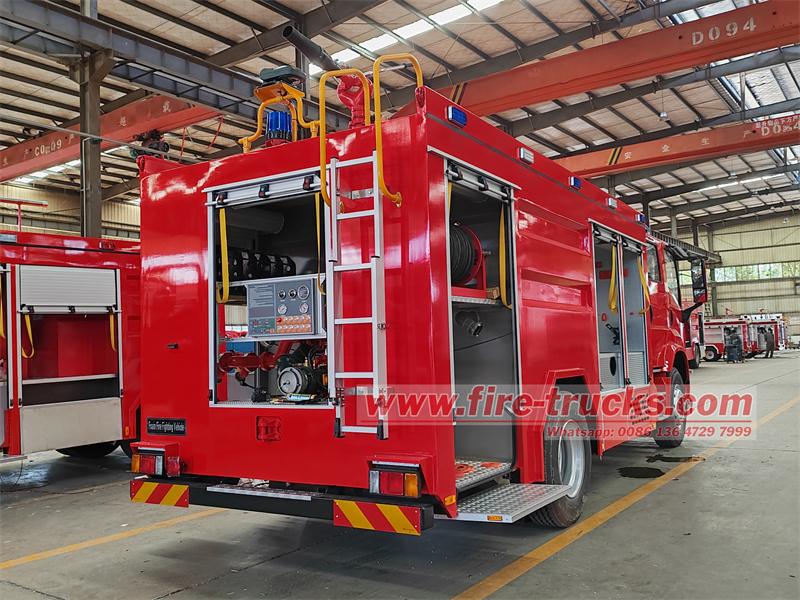

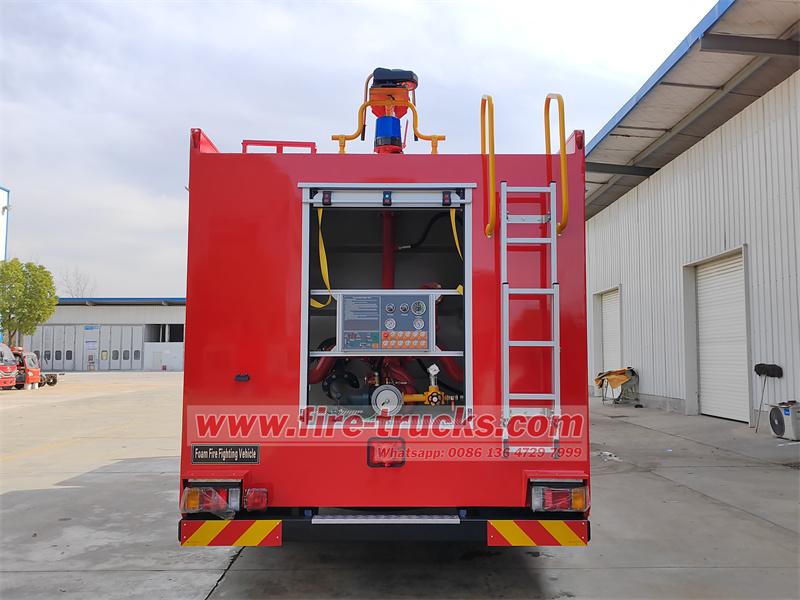

CB10/40 өрт сорғысы: орта және төмен қысымды әмбебап қуат ядросыКөліктің арт жағындағы сорғы бөлмесіне орнатылған CB10/40 өрт сорғысы осы өрт сөндіру машинасының негізгі қуат көзі болып табылады. Сорғы судың сіңірілуінің жоғары қабілетіне және жоғары қысымды шығу сипаттамаларына ие және қысқа уақыт ішінде өрт сөндіру үшін қажетті су қысымы мен ағынын тез орнатуға болады. CB10/40 сорғысы бірнеше шығу тесігімен жасалған, ол өрт сөндіру орнының нақты қажеттіліктеріне сәйкес су ағынының немесе көбік қоспасының шығуын және қысымын икемді түрде реттей алады, өрт сөндіру операцияларының тиімділігі мен дәлдігін қамтамасыз етеді. Сорғы корпусының құрылымы ықшам, күтімі оңай және өздігінен сору қабілеті жақсы. Оны алыс су көздері немесе қолайсыз жағдайларда да тез соғысқа енгізуге болады.

•Өнімділік параметрлері

Номиналды ағын 40 л/с@1,0 МПа (төмен қысым режимі), 28 л/с@1,3 МПа (жоғары қысым режимі), максималды сору тереңдігі 7 м, өздігінен сору/суды бұру қос режимін қолдайды.

•Ақылды басқару

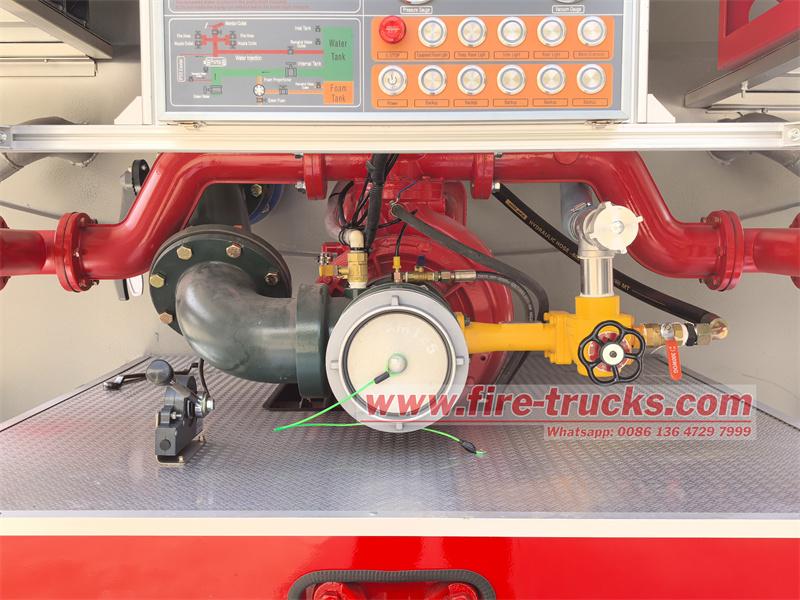

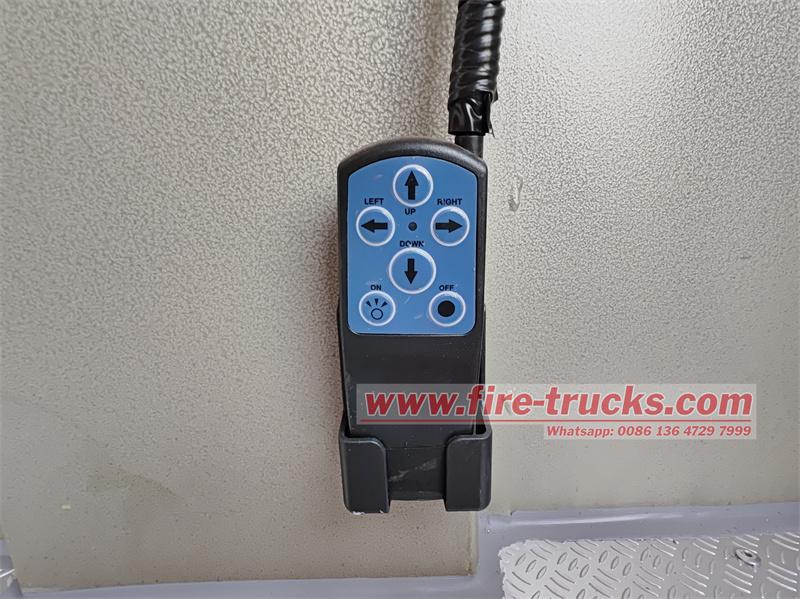

Сорғы бөлмесі электронды басқарылатын дроссельмен, қысымды реттеу клапанымен және жұмыс жағдайын көрсететін экранмен жабдықталған. Жүргізуші шығыс қысымын сымсыз қашықтан басқару пульті немесе сорғы бөлмесінің панелі арқылы реттей алады, ал жауап беру уақыты 3 секундтан аз.

•

Көп шығу тесігі конфигурациясы

Негізгі шығу тесігі (Ø80мм) өрт мониторына қосылады, ал екі жақтағы қосалқы шығу тесіктері (Ø65мм) өрт шлангілері үшін қолданылады. Клапандар тобы қолмен басқарудың кешігуін болдырмау үшін пневматикалық басқаруды қабылдайды.

PL8/32 өрт мониторы: ұзақ қашықтықтан дәл соққы блогы

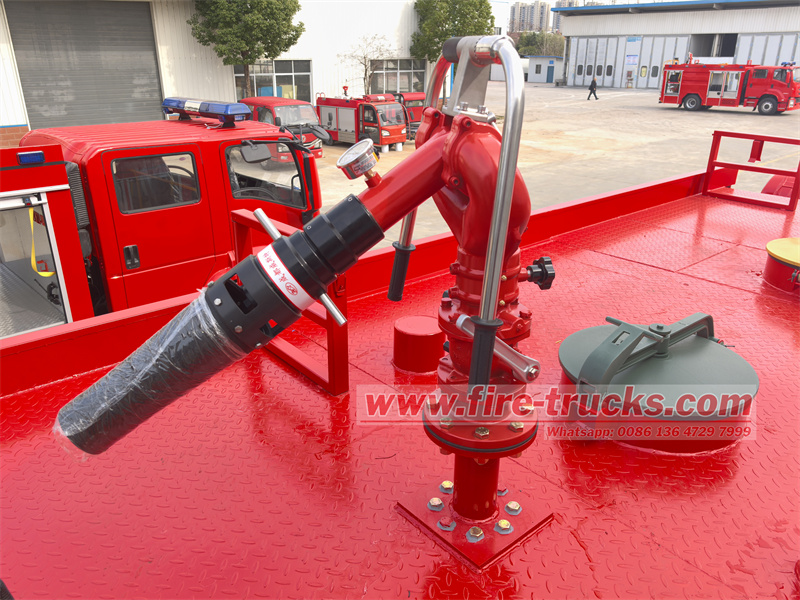

Көліктің жоғарғы жағына орнатылған PL8/32 бекітілген су-көбік қос мақсатты өрт мониторы өрт сөндіру операцияларында «өткір қылыш» болып табылады. Өрт пушкасын су бағанасы мен көбік ағыны арасында жылдам ауысуды қамтамасыз ету үшін әр түрлі өрт жағдайларының қажеттіліктерін қанағаттандыру үшін қашықтан басқаруға болады. PL8/32 өрт мониторының шашырату диапазоны кең және радиусы жоғары. Ол күрделі жер бедерінде және тар кеңістікте өрт көзін тиімді жабуға және өртті тез басуға болады. Оның дәл бағытталған шашырату мүмкіндігі, күшті су ағынымен немесе көбік ағынымен біріктіріліп, өрт ошағының температурасын тез төмендетіп, оттегіні оқшаулап және әр түрлі өрттерді тиімді сөндіре алады.

•

Шашырату өнімділігі

Ағын жылдамдығы 32 л/с@0,8 МПа, радиусы

≥

60м (су),≥

48м (көбік), көтеру бұрышы -45

°

~+70°

, көлденең айналу 360

°

, мылтық басы кері тебуді азайту үшін ауыстырып қосу дизайнында.•

Байланыс басқаруы

Мылтық орнының джойстигі электронды пропорционал реттеуді біріктіреді және көбік жүйесімен байланыстырылған: көбік режимі таңдалған кезде араластырғыш автоматты түрде қосылады және ағын жылдамдығы тұмсықтың ашылуымен синхронды өзгереді.

Өрт сөндіру жабдықтары

Өрт сөндіру жабдықтары

Isuzu FTR GIGA 6cbm

көп мақсатты өрт сөндіру машинасы

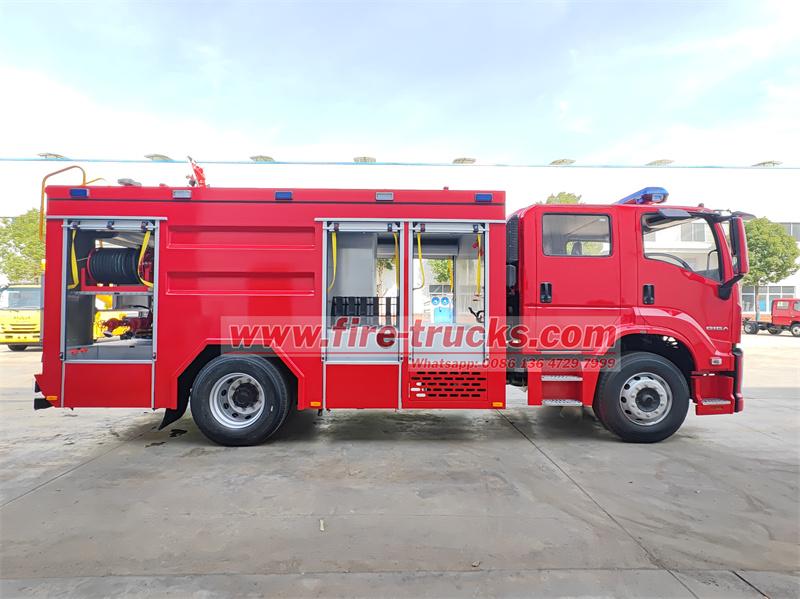

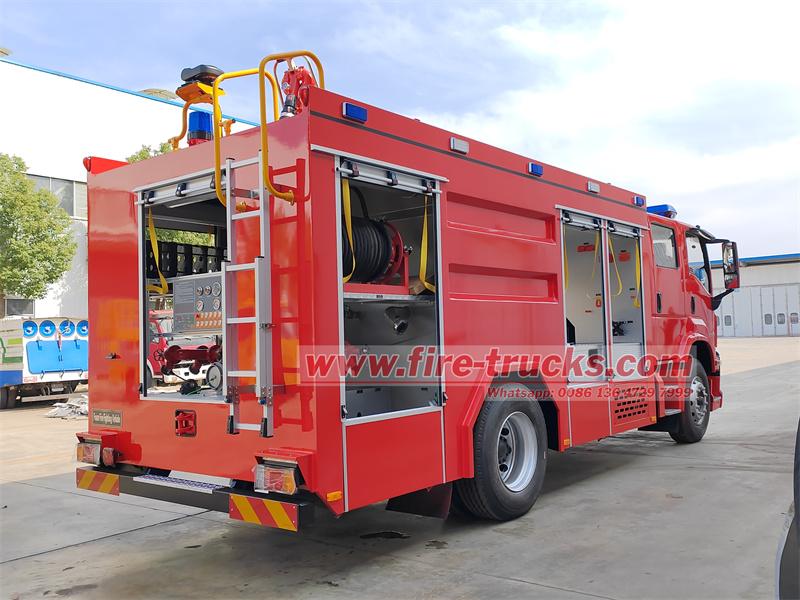

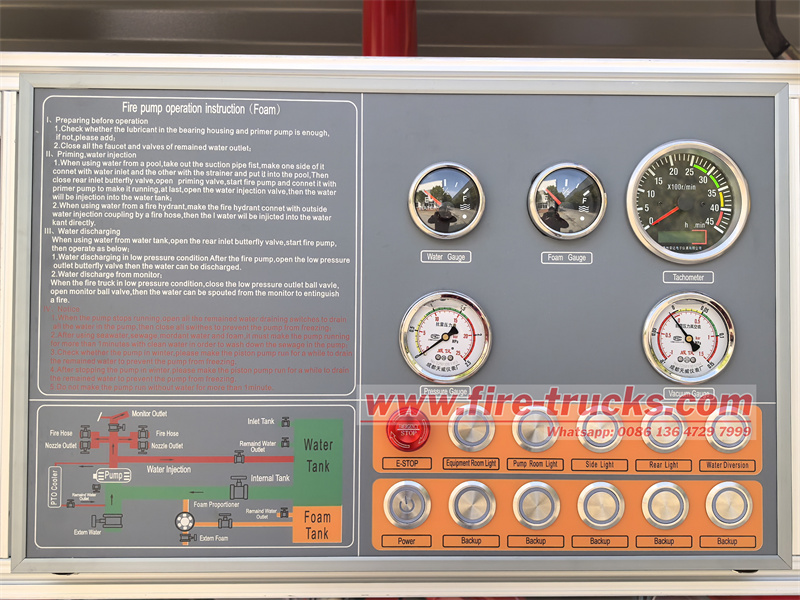

Толық және практикалық. Насос бөлмесі ұзындығы өрт ошағын толығымен жабатындай ұзын өрт сөндіру шлангісімен жабдықталған, бұл су көзінің өрт сөндіру майданына тез жетуін қамтамасыз етеді. Сонымен бірге, су сапасының тазалығын және өрт сөндіру тиімділігін қамтамасыз ету үшін су жинағыш және су сүзгісі орнатылған. Су таратқыш бірнеше өрт сөндіру жұмыстарының қажеттіліктерін қанағаттандыру үшін су ағынын икемді түрде тарата алады. Сонымен қатар, жабдық қорабында өртке қарсы балталар, кирпіштер, күректер, аспалы кілттер және басқа да құралдар бар, бұл өрт сөндірушілерге кедергілерді бұзуға және жабдықтарды жөндеуге ыңғайлы. Қуатты CB10/40 өрт сорғысынан басқа, насостық бөлмеде қысым өлшегіштер, вакуум өлшегіштер, су деңгейі өлшегіштер, көбік деңгейі өлшегіштер, тахометрлер және т.б. орнатылған, олар тиісті деректерді нақты уақытта бақылауға мүмкіндік береді.Өрт сөндіру машиналары **«су + көбік» қос орталы өрт сөндіру жүйесін** қабылдайды, алыстан шашу және жақын арадағы күрес жабдықтары бірлесіп жұмыс істеп, тиімді өрт сөндіруге қол жеткізеді.

1. Сумен өрт сөндіру (салқындату)● 5м³ су цистернасы CB10/40 өрт сорғысымен (40л/с) қысыммен берілетін жоғары қысымды су ағынын береді, ол PL8/32 өрт мониторы немесе су шлангісі арқылы шашыратылады және қатты өрттерді (мысалы, ғимараттар, ағаштар және т.б.) сөндіру үшін судың жылу сіңіру және салқындату әсерін пайдаланады.2. Көбікпен өрт сөндіру (тұншықтыру оқшаулау)● 1м³ көбік цистернасы А класты/В класты көбік сұйықтығын сақтайды, ол пропорционалды араластырғыш арқылы сумен араластырылып (3%-6% реттелетін) көбік ерітіндісін түзеді.● Көбік мониторы шашыратқаннан кейін, ол жанып жатқан заттың бетін жабады, оттегін оқшаулайды және жанатын буларды басады, бұл әсіресе мұнай және химиялық заттар сияқты сұйық өрттер үшін қолайлы.3. Өрт сөндіру жабдықтарының үйлестірілген өрт сөндіру байланысыӨрт сөндіру жұмыстарында Isuzu GIGA 6cbm көбіктіөрт сөндіру машиналарының

әр түрлі компоненттері тиімді өрт сөндіру жүйесін құру үшін тығыз байланыста жұмыс істейді. Өрт туралы сигнал алған кезде, жүргізуші көлікті оқиға орнына тез арада жеткізеді, насостық бөлмедегі CB10/40 өрт сорғысы арқылы суды соруды бастайды немесе су цистерналары мен көбік цистерналарынан тікелей өрт сөндіру заттарын алып, оларды өрт мониторына қысыммен жібереді. Оператор өрт жағдайына байланысты тиісті өрт сөндіру режимін және шашу бұрышын таңдайды, ал PL8/32 өрт мониторы дереу қатты шабуыл бастайды. Жабдық қорабында орнатылған өрт шлангілері, өрт сөндіргіштер және бұзу құралдары сияқты қосалқы жабдықтар қажет болған жағдайда тез орнатылуы мүмкін, бұл өрт сорғысы мен өрт мониторымен байланысып, үш өлшемді өрт сөндіру желісін бірлесіп құрады.

•Linkage control

The gun position joystick integrates electronic proportional adjustment and is interlocked with the foam system: the mixer is automatically started when the foam mode is selected, and the flow rate changes synchronously with the muzzle opening.

Firefighting equipment

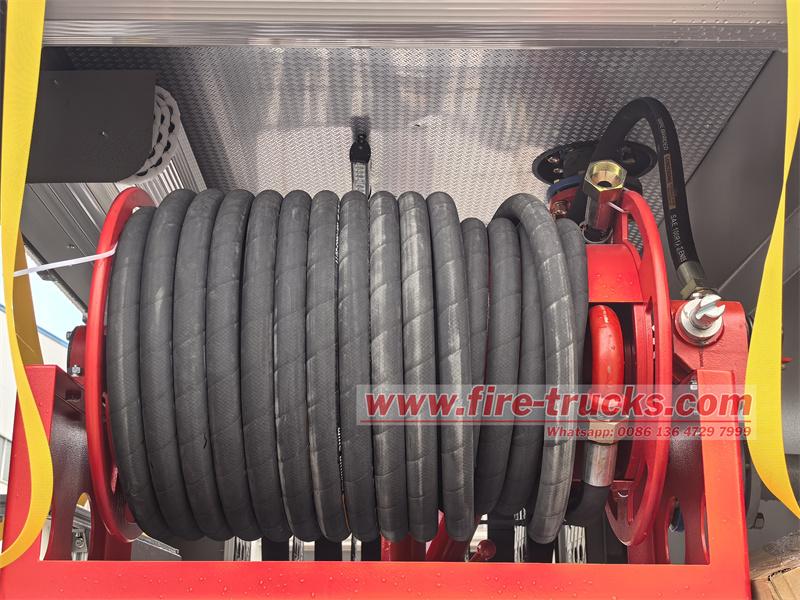

The firefighting equipment of the Isuzu FTR GIGA 6cbmmultipurpose fire tender is complete and practical. The pump room is equipped with a fire hose, which is long enough to cover a wide fire scene, ensuring that the water source can quickly reach the firefighting front line. At the same time, it is also equipped with a water collector and a water filter to ensure the cleanliness of the water quality and the efficiency of firefighting. The water distributor can flexibly distribute the water flow to meet the needs of multiple firefighting at the same time. In addition, the equipment box is also equipped with fire axes, picks, shovels, wrenches and other tools to facilitate firefighters to break obstacles and repair equipment. In addition to the powerful CB10/40 fire pump, the pump room is also equipped with pressure gauges, vacuum gauges, water level gauges, foam level gauges, tachometers, etc., which can monitor relevant data in real time.

The fire truck adopts **"water + foam" dual-media fire extinguishing system**, combining remote spraying and close combat equipment to work together to achieve efficient fire suppression.

1. Water fire extinguishing (cooling)

● The 5m³ water tank provides high-pressure water flow, which is pressurized by the CB10/40 fire pump (40L/s), sprayed by the PL8/32 fire monitor or water hose, and uses the heat absorption and cooling effect of water to extinguish solid fires (such as buildings, wood, etc.).

2. Foam fire extinguishing (asphyxiation isolation)

● The 1m³ foam tank stores Class A/Class B foam liquid, which is mixed with water through a proportioning mixer (3%-6% adjustable) to form a foam solution.

● After the foam monitor is sprayed, it covers the surface of the burning object, isolates oxygen and suppresses combustible vapors, which is especially suitable for liquid fires such as oils and chemicals.

3. Firefighting equipment coordinated firefighting linkage

In firefighting operations, the various components of the Isuzu GIGA 6cbm foamfire fighting truck work closely together to form an efficient firefighting system. When receiving a fire alarm, the driver quickly drives the vehicle to the scene, starts to absorb water through the CB10/40 fire pump in the pump room, or directly extracts fire extinguishing agents from water tanks and foam tanks and pressurizes them to the fire monitor. The operator selects the appropriate firefighting mode and spray angle according to the fire situation, and the PL8/32 fire monitor immediately launches a fierce attack. The auxiliary equipment such as fire hoses, fire extinguishers, and demolition tools equipped in the equipment box can be quickly deployed on site as needed, forming a linkage with the fire pump and fire monitor to jointly build a three-dimensional firefighting network.
