Африка isuzu 10 текше метр өнеркәсіптік өрт сөндіру

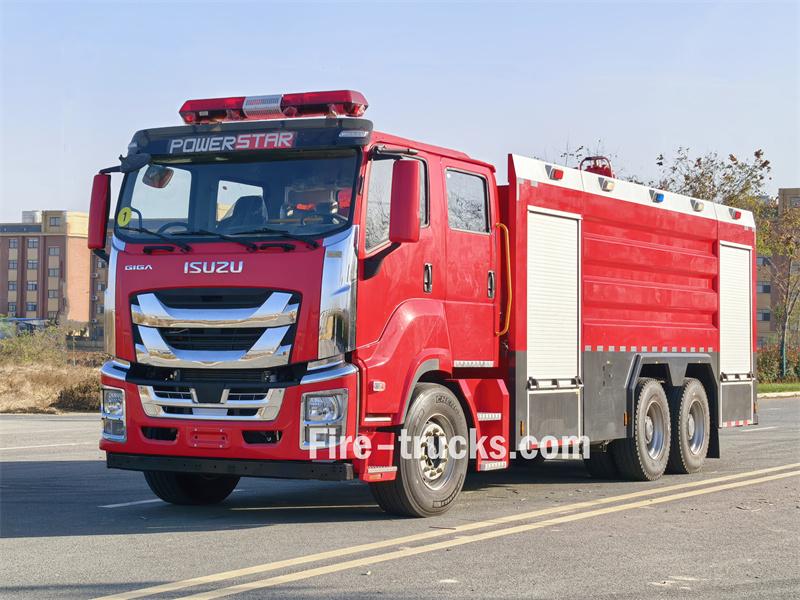

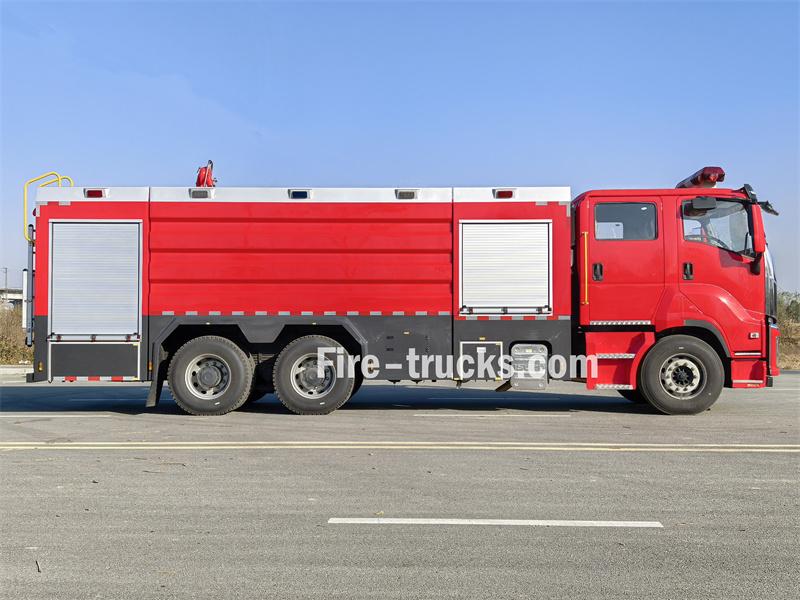

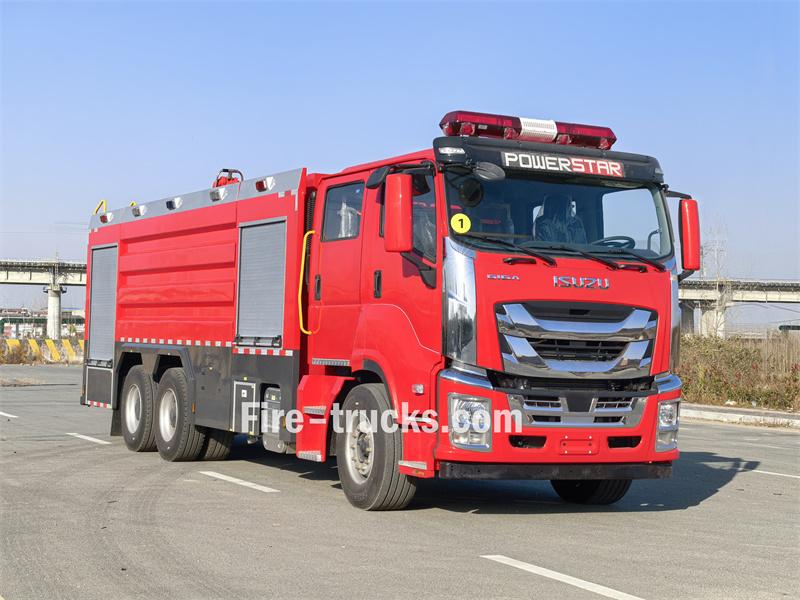

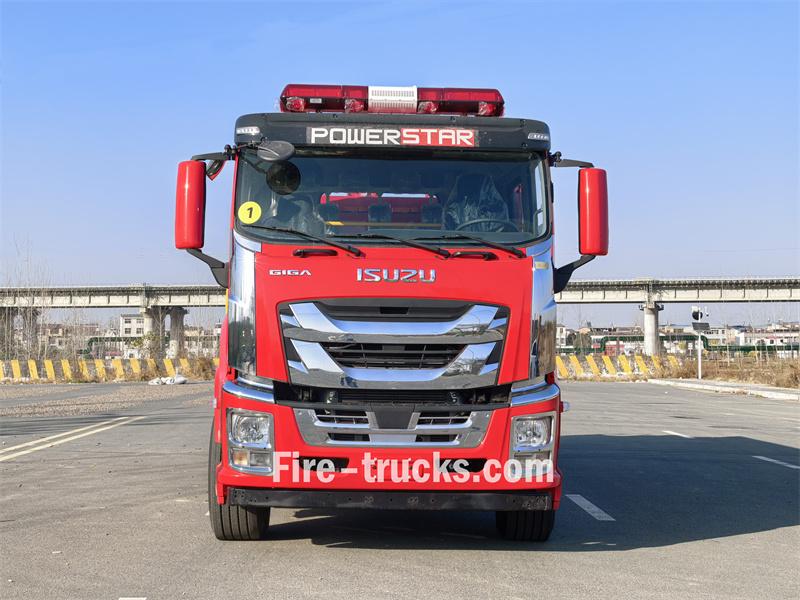

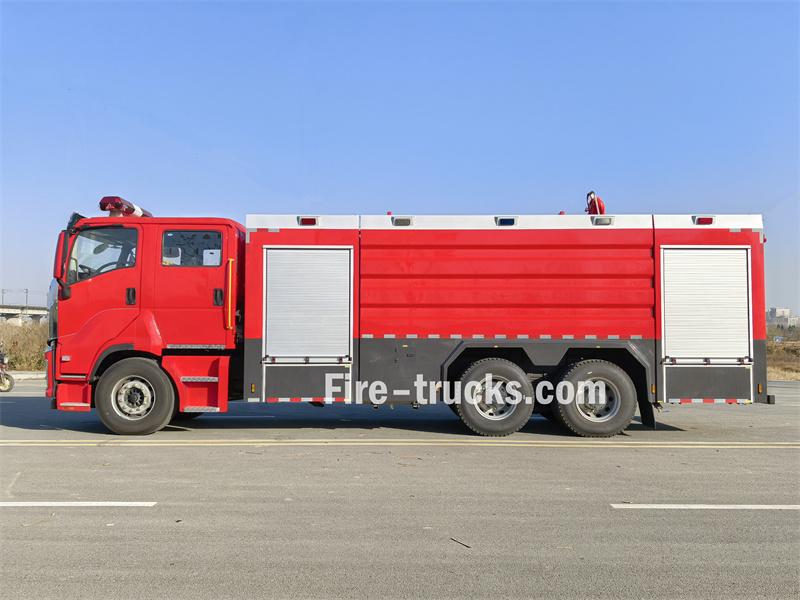

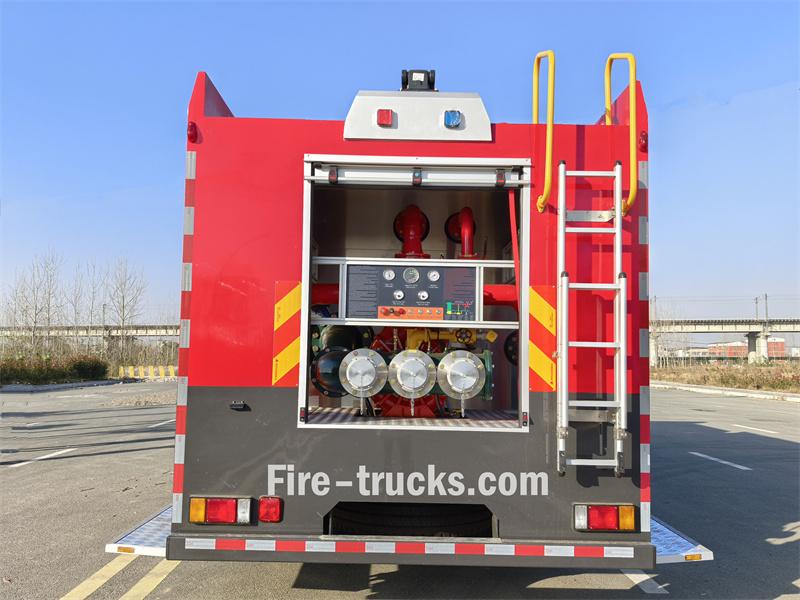

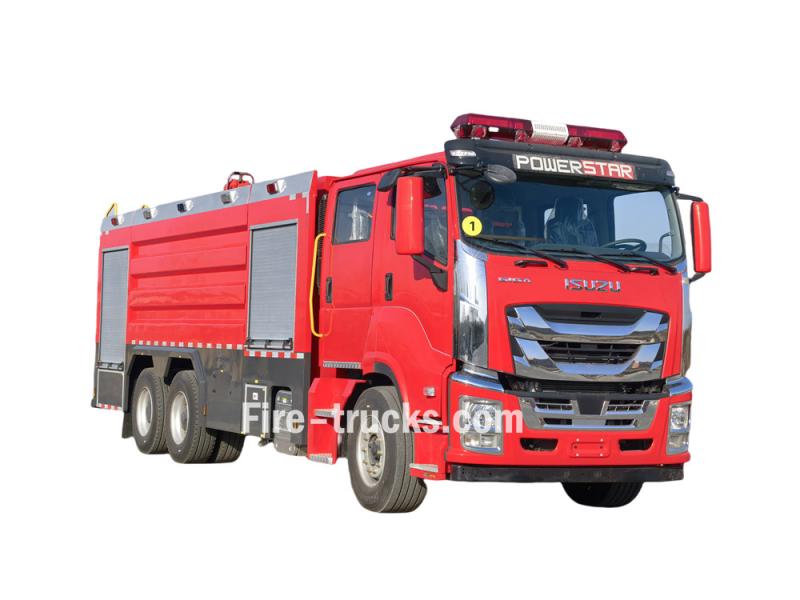

Isuzu GIGA 6X4 10 текше метр көбікті өрт сөндіру көлігі Isuzu GIGA 6X4 шассиіне негізделген, көліктің жалпы салмағы 35 тонна және доңғалақ базасы 4800+1370 мм. Ол Isuzu 6WG1-TCG62 520 ат күші қозғалтқышымен және Fast 12 жылдамдықты беріліс қорабымен жабдықталған. Қондырманың алдыңғы жағында жабдық бөлімі, ортаңғы бөлігінде 8000 л көміртекті болаттан жасалған су ыдысы және 2000 л тот баспайтын болаттан жасалған көбік резервуары, ал артқы жағында CB10/140-XZ өрт сорғысымен, басқару пультімен, өрт сөндіру түтіктерімен, өрт сөндіру жабдықтарымен және т.б. жабдықталған сорғы бөлмесі бар. PL8/64 шатырында өрт мониторы орналасқан.

Жүк машинасының шассиі:
ISUZU GIGA , 6X4
Жұмыс қуаты:
8000L water +2000L foam
Қозғалтқыш қуаты:
520 HP/ 6WG1-TCG62
Өрт сорғышы:
China CB10/140-XZ
Сорғы ағыны:
140L/s
Жұмыс қысымы:
1.0 Mpa
Өрт мониторы:
China PL8/64
Ағынды бақылау:
64 L/s
Монитор диапазоны:
Water≥75 m,Foam≥70m

Өнім санаттары

Өз өрт сөндіру автокөліктеріңізді қазір жасаңыз

Біз әлемдік тұтынушыларға жоғары сапалы өрт сөндіру машиналарын жеткізуді көздейміз. Сіздің сенімді және ең жақсы серіктесіңіз мәңгілікке.

Бізбен хабарласыңы

Жаңа өнімдер

♦ Africa Isuzu 10cbm өнеркәсіптік өртке қарсы тендер ♦

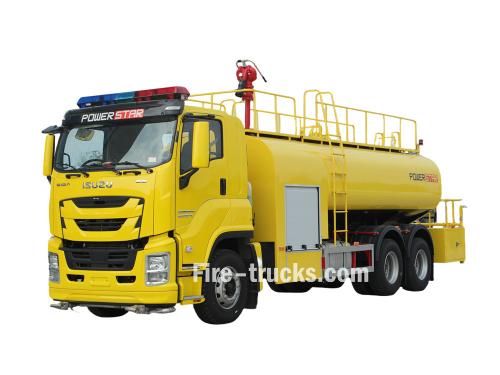

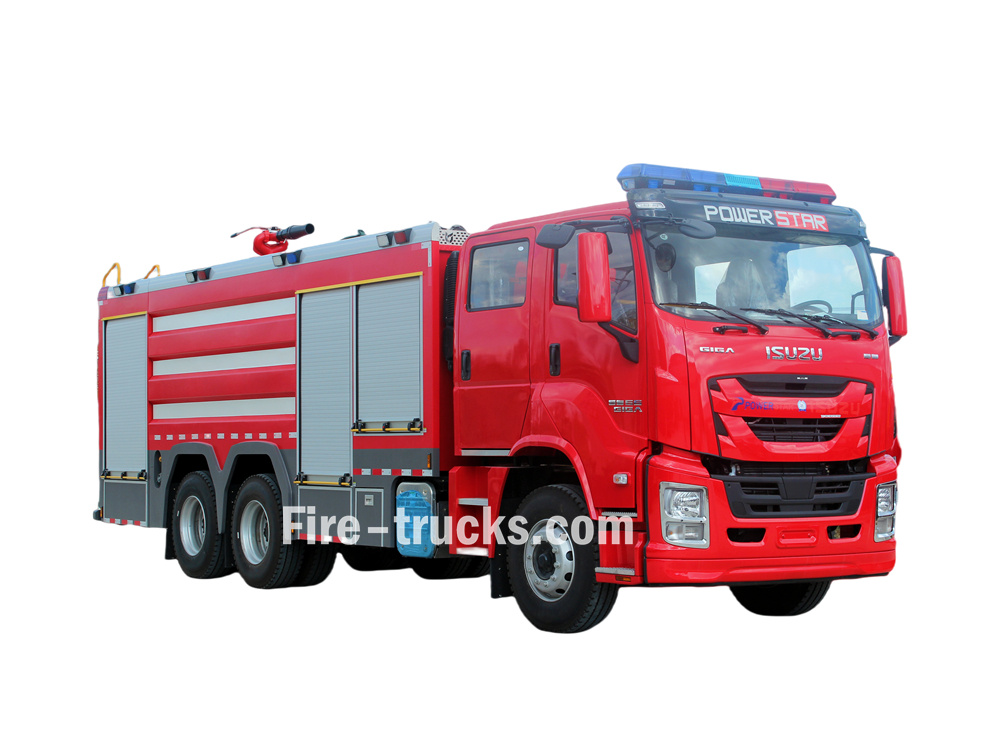

Senegal Isuzu GIGA heavy rescue fire truck

Жұмыс қабілеттілігі

Қозғалтқыш үлгісі

Доңғалақ базасы

Қондырғы

8000л су + 2000л көбік

6WG1/ 520HP

4800+1370мм

★Су ыдысы көміртекті болат

★Көбік сыйымдылығы 304 баспайтын болат,

★ Қытайға әйгілі CB10/140-XZ өрт сорғысы

★ Қытайға әйгілі PL8/64 өрт мониторы

★ 2025 жыл жаңа

» Ⅰ. Негізгі ерекшеліктері:

★ Isuzu 5200HP қуатты қозғалтқышы, ақаусыз 100 000 км.

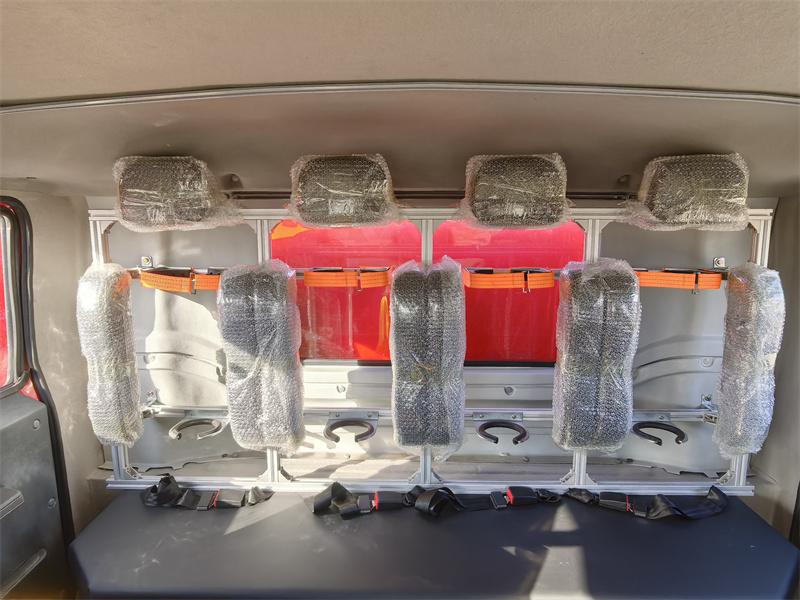

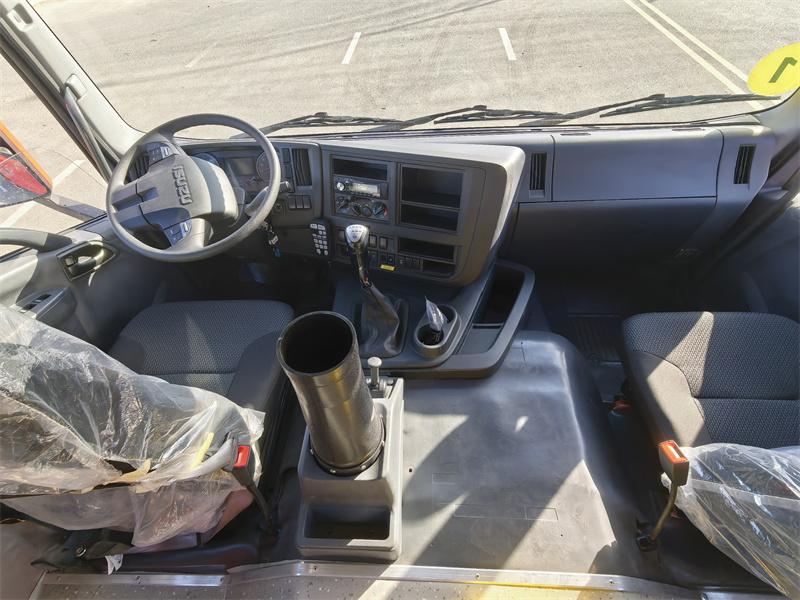

★ Isuzu GIGA 6x4 экипаж кабинасы, еуропалық дизайн

★ Қытайға әйгілі CB10/140 өрт сорғысы, өте сенімді

★ Резервуардың сыйымдылығын реттеуге болады

» Ⅱ.Өнім параметрі:

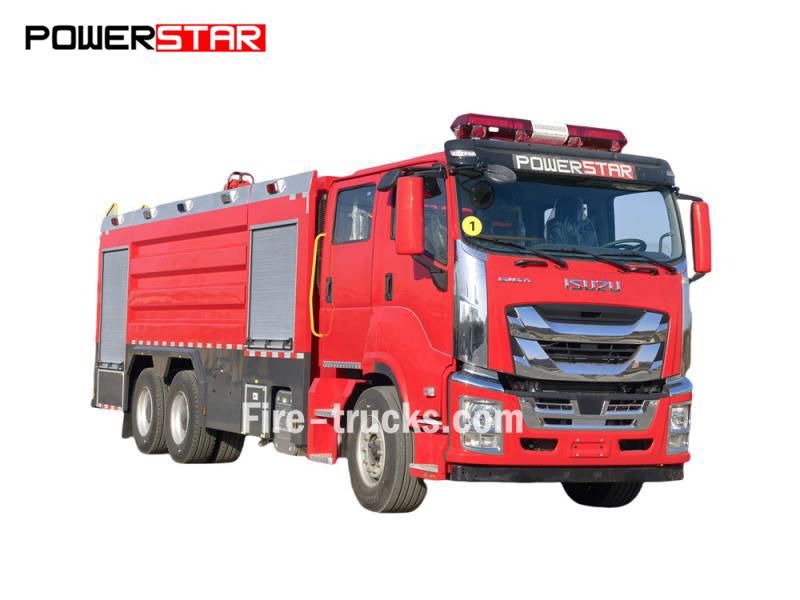

ISUZU GIGA 6X4 10000L көбікті су өрт сөндіру көлігі
Жалпы	Жұмыс қабілеттілігі	8000л су ыдысы, 2000л көбік ыдысы
	Жүк машинасының шассиі	Isuzu GIGA 6X4
	Қозғалтқыш қуаты	520 ат / Isuzu 6WG1-TCG62
	Өрт сорғысы	CB10/140-XZ
Шасси	Диск түрі	4X2
	Берілу	FAST 12 ауысым, қолмен
	Доңғалақ базасы	4800+1370мм
	Шин	385/65R22,5 / 315/80R22,5,10+1дөңгелегі
Өрт сорғысы	Үлгі	CB10/140-XZ
	Қысым	1МПа
	Максималды жұмыс қысымы	1,430 МПа
	Максималды рұқсат етілген кіріс қысымы	0,4 МПа
	Ағын	140л/с
	Максималды сору биіктігі	7м
	Номиналды жылдамдық	2600 ± 50р/мин
	Жылдамдық қатынасы	1:1,09
	Суды бұру уақыты	≤ 50 ж
Көбік суын пропорциялау үшін араластырғыш	Үлгі	PH64-RS
	Араластыру қатынасы	6%
	Жұмыс қысымының диапазоны	0.6 ～ 1,4 МПа
	Ағын диапазоны	16 ～ 64 л/с
	Қолайлы көбік түзетін сұйықтық санаттары	B санаты
Өрт мониторы	Үлгі	PL8/64
	Ағын	64 л/с
	Номиналды жұмыс қысымы	0,8 МПа
	Максималды жұмыс қысымы	1,2 МПа
	Ауқым	Су	≥ 75 м
		Көбік	≥ 70 м
	Қадамды айналдыру	- 45 ～ +70°
	Көлденең айналу	0 ～ 360°
Сорғыш түтік	125*2м,4сурет
Стандартты конфигурация	Барлық стандартты керек-жарақтар: өрт сөндіру түтігі, сүзгі, муфта, кілт, су/көбік пистолет, негізгі құралдар жинағы, ағылшынша нұсқаулық……

---- - Танкер материалы : Көміртекті болат, баспайтын болат, алюминий қорытпасы, PP материалы

----- Өрт сорғысы : Танкердің корпусына және ұшу қашықтығына негізделген, қосымша американдық Дарли бренд

----- Қосымша: Құбыр, шланг орамы, алюминий баспалдақ, Біріккен үлгі (қытай, еуропалық, американдық түрі)

Шасси:

1. Бренд және үлгі: Isuzu GIGA 6X4 ауыр жүк көтергіш шасси, сенімді сапа және күшті жүк көтергіштігі.

2. Көліктің жалпы салмағы: 35 тонна, алдыңғы ось 9 тонна, артқы ось 26 тонна, доңғалақ базасы 4800 мм + 1370 мм, ауыр жүкті өрт сөндіру көлігі ретінде жіктеледі.

3. Қозғалтқыш: Isuzu 6WG1-TCG62 дизельді қозғалтқышымен жабдықталған, максималды қуаты 520 а.к./382 кВт, күшті қуатты қамтамасыз ететін 2256 Нм айналу моменті.

4. Трансмиссия: Түрлі жұмыс жағдайларына бейімделу және жақсы қуат шығару мен отын үнемдеу үшін бірнеше беріліс таңдауын ұсынатын 12 жылдамдықты жылдам механикалық беріліс қорабымен үйлеседі.

Africa isuzu 10 cbm industrial fire vehicle

» Ⅲ. Өрт сорғы жүйесі:

Өрт сорғысы:

100L/s@1MPa номиналды шығыны бар CB10/140-XZ өрт сорғысы көліктің артқы жағындағы сорғы бөлмесінде орнатылған. Бұл өрт сорғы сенімді және күшті су қысымын қамтамасыз ете алады, бұл өрт сөндіру түтіктерінің өрт сөндіру үшін ұзақ қашықтыққа жоғары қысымда суды немесе көбікті шашыратуын қамтамасыз етеді.

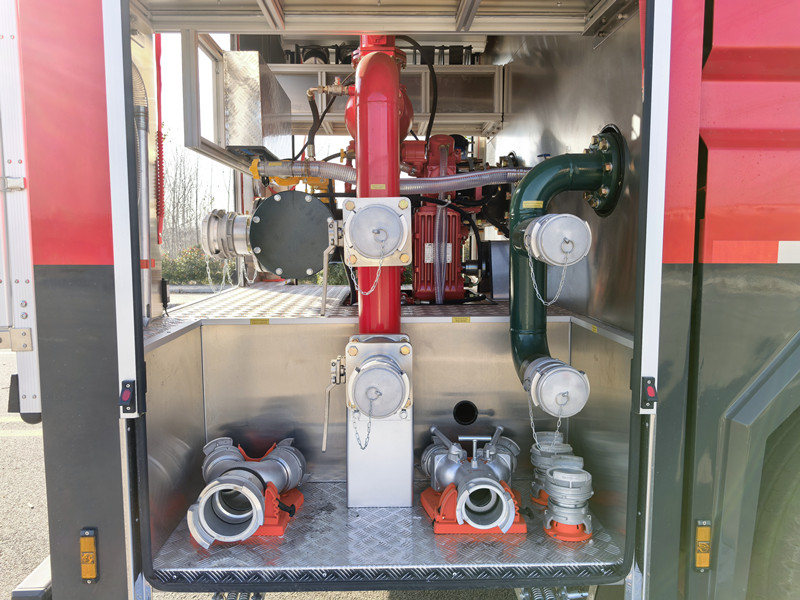

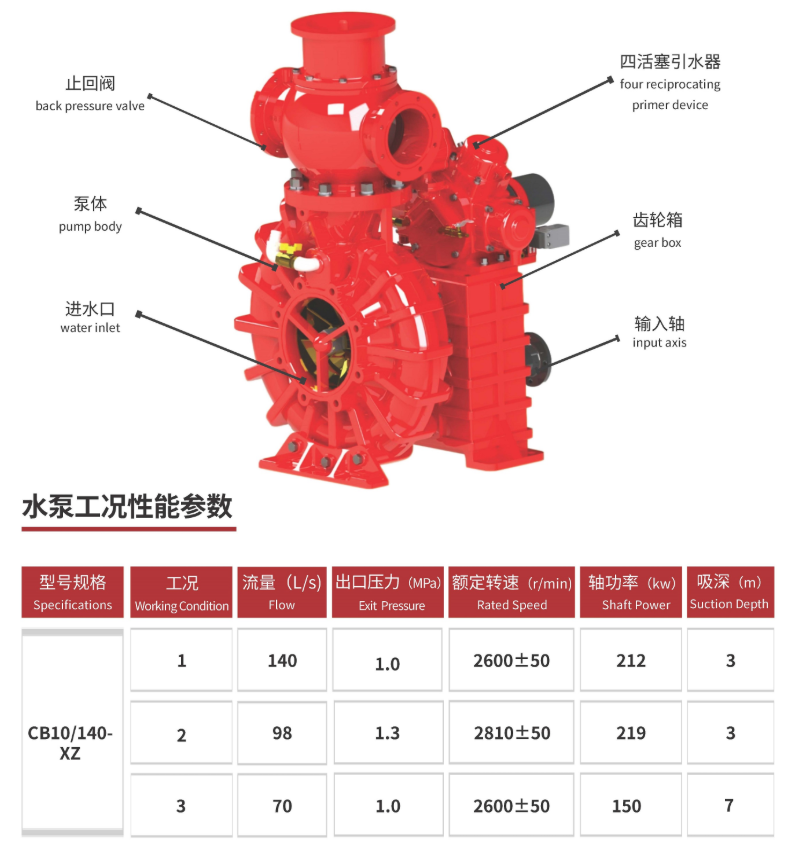

CB10/140-XZ fire pump

Өрт сорғы үлгісі	Ағын	Қысым	Максималды жұмыс қысымы	Максималды рұқсат етілген кіріс қысымы
CB10/140-XZ	140л/с	1,0 МПа	1,430 МПа	0,4 МПа

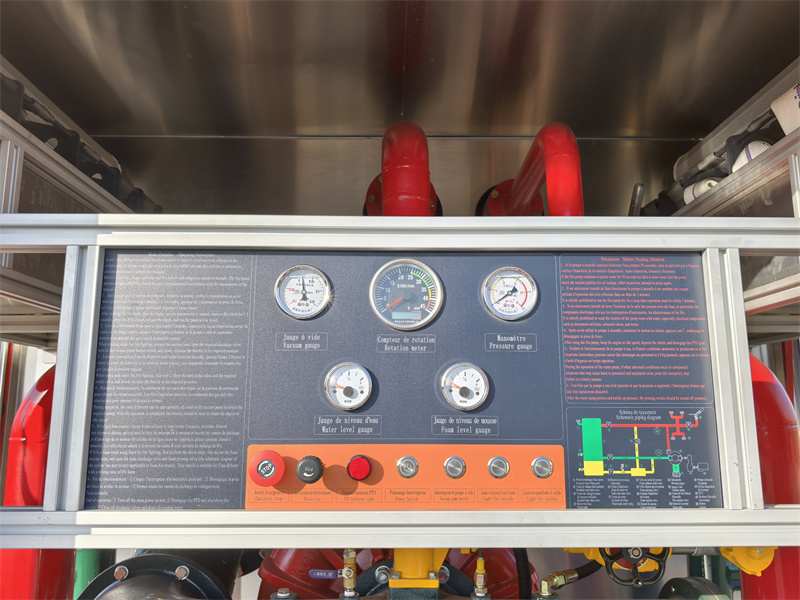

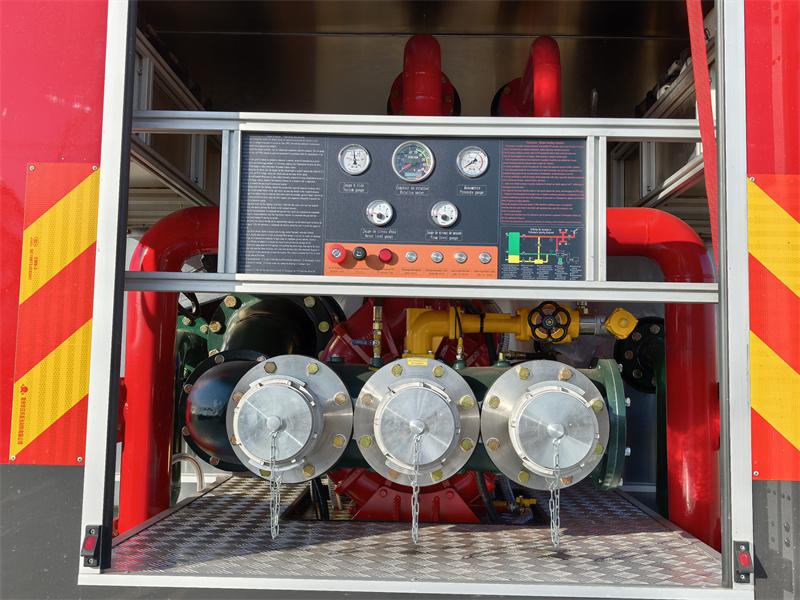

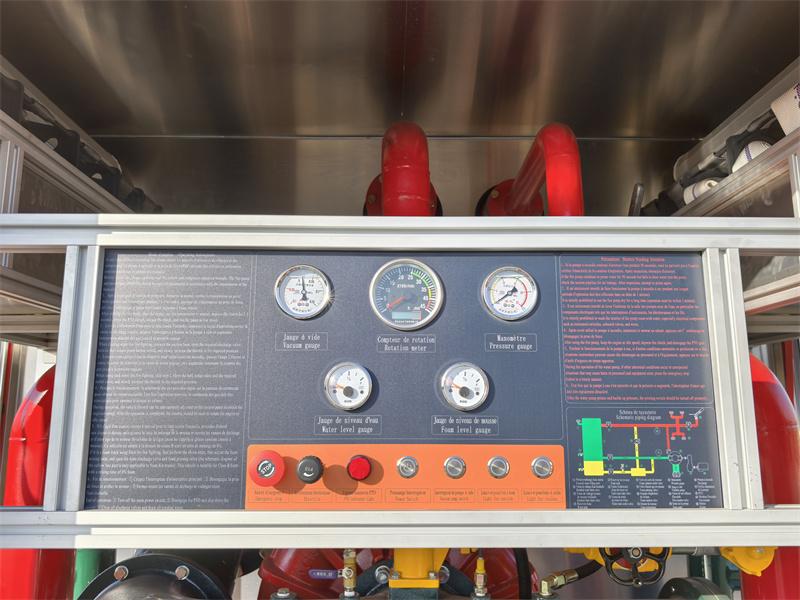

Басқару тақтасы: Пайдалану нұсқаулары, сақтық шаралары, резервуар құбырларының схемасы, вакуумометр, тахометр, манометр, су деңгейін өлшегіш, көбік деңгейін өлшегіш, авариялық тоқтату, электронды дроссель, PTO, негізгі қуат, вакуумдық сорғы қосқышы, сыртқы шамдар, жабдық бөлмесінің шамдары және басқа түймелер.

Control panel

» Ⅳ . Өрт бақылау жүйесі:

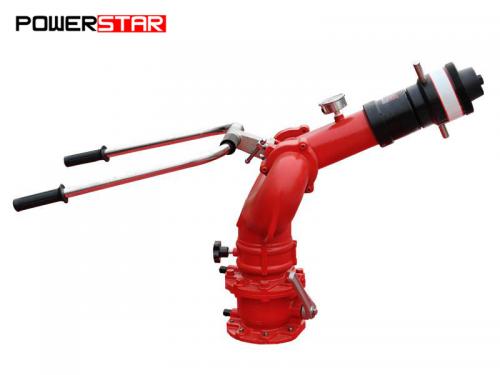

Өрт мониторы:

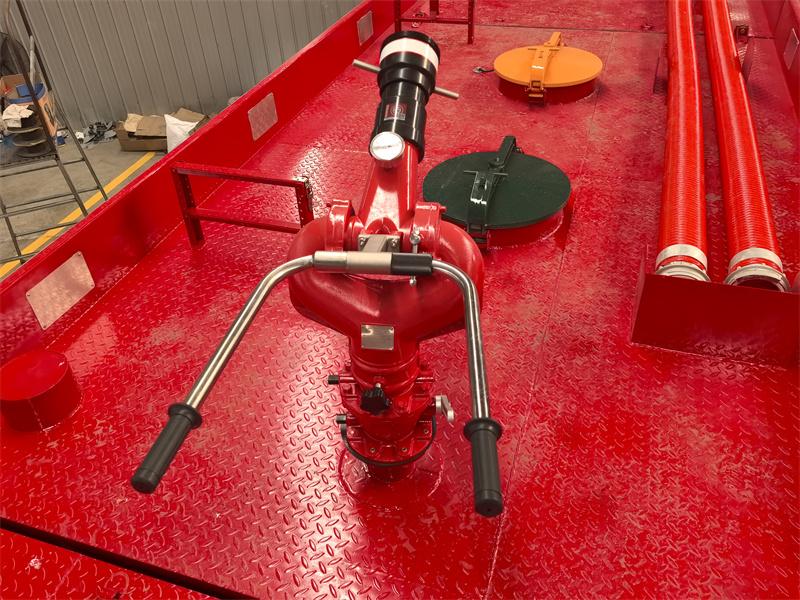

PL8/64 типті өрт мониторы көліктің төбесінде орнатылған. Оның шығыны 64 л/с дейін және ұзақ диапазонға ие (су ≥75м, көбік ≥70м). Ол тұрақты ток және бүрку үлгісі сияқты әртүрлі бүрку режимдерін орындай алады.

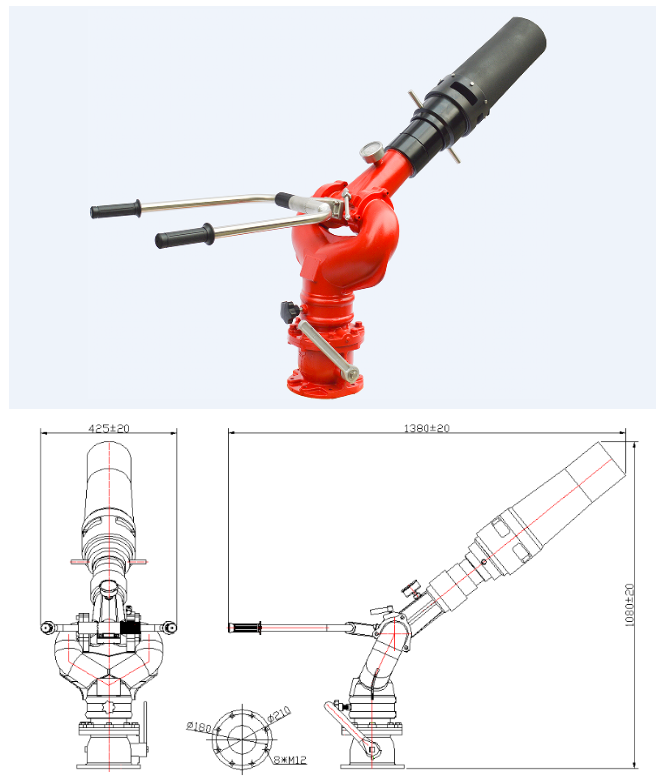

PL8/64 fire monitor

Өрт мониторының үлгісі

Ағын

Ауқым

Номиналды қысым

Қадамды айналдыру

Көлденең айналу

Салмағы

PL8/64

64 л/с

Су ≥75 м,

көбік ≥70м

0,80 МПа

-45 ° ～+70 °

0～360 °

27 кг

» Ⅴ . Өрт сөндіру құралдары:

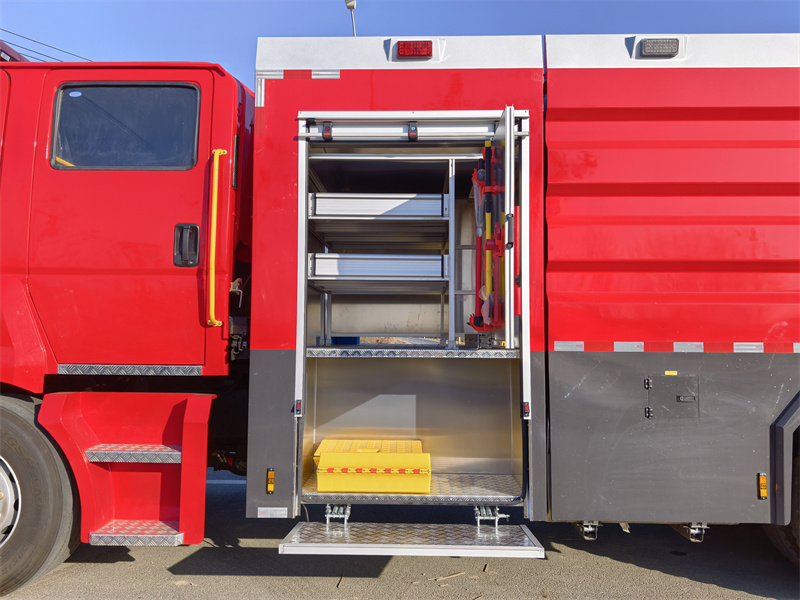

• Жабдық бөлмесі: Көлік құралының қондырмасының алдыңғы жағында орналасқан бұл бөлме жабдық сөрелерімен және тартылатын аспа сөрелерімен жабдықталған. Стеллаждар әртүрлі өрт сөндіру құралдарын (өртке қарсы костюмдер, өрт көрпелері, шлангтардың қақпақтары, өрт көпірлері, өрт сөндіргіштер және т.б.) ұқыпты сақтауға арналған логикалық түрде жасалған; тартылатын ілулі сөрелер құтқару тиімділігін арттыра отырып, өрт сөндіру балталары, қалақшалар, күректер, кілттер, балғалар және ломдар сияқты жиі қолданылатын жабдыққа оңай және жылдам қол жеткізуді қамтамасыз етеді.

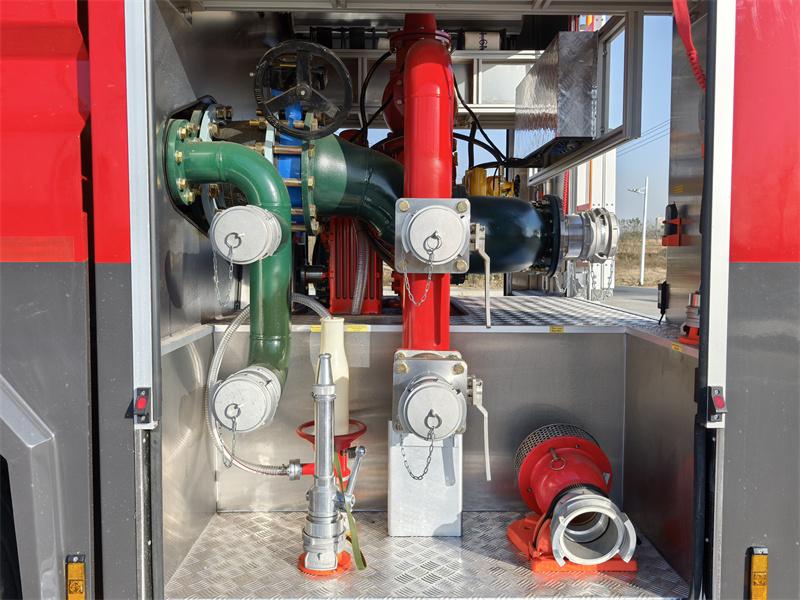

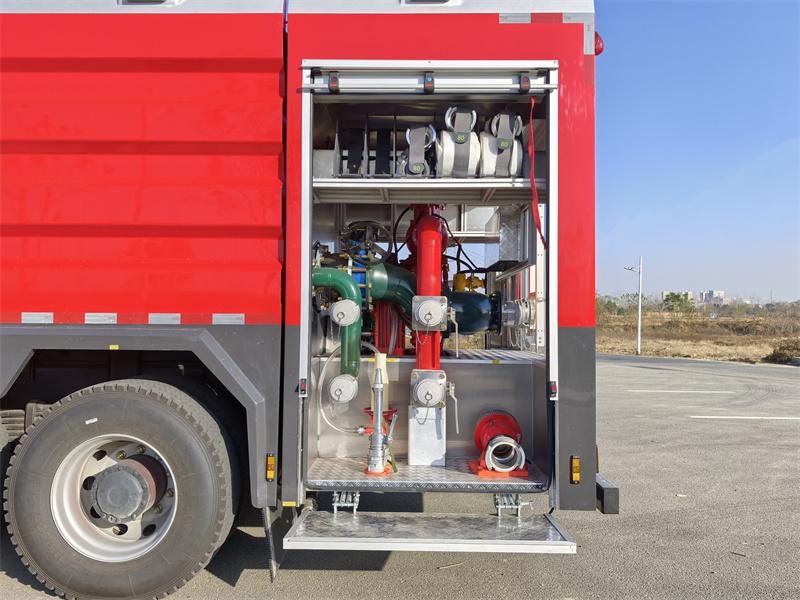

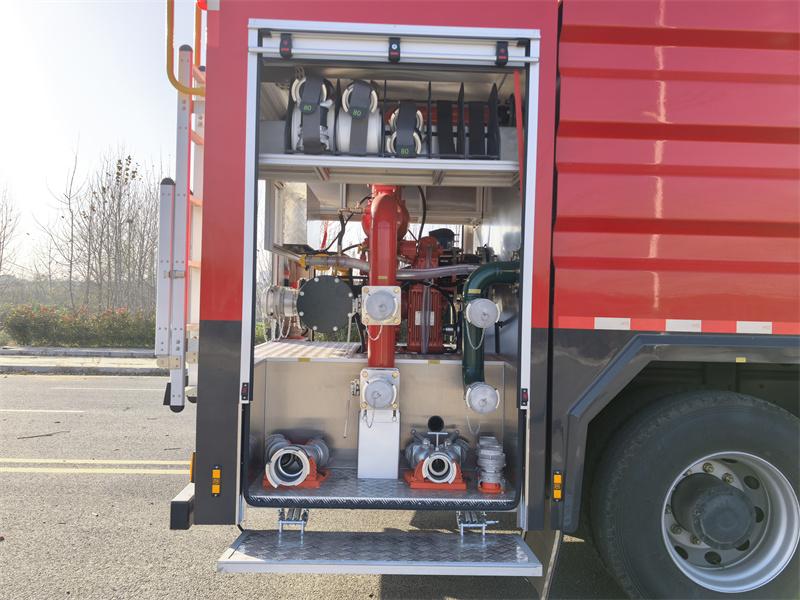

• Сорғы бөлмесі: Өрт сөндіру түтіктерімен, су жинағыштармен, сүзгілермен, өрт саптамаларымен, пенопласттармен, сорғыш шланг кілттерімен, редукторлармен және т.б.

» Ⅵ . Техникалық дизайн:

POWERSTAR R&D дизайн бөлімі:

100% теңшелген сыртқы түрі, су + көбік танкерінің сыйымдылығын, өртке қарсы құралдарды сақтауға арналған қорапты жобалаңыз, сонымен қатар бүкіл жүк көлігінің өлшемін теңшеуге болады .

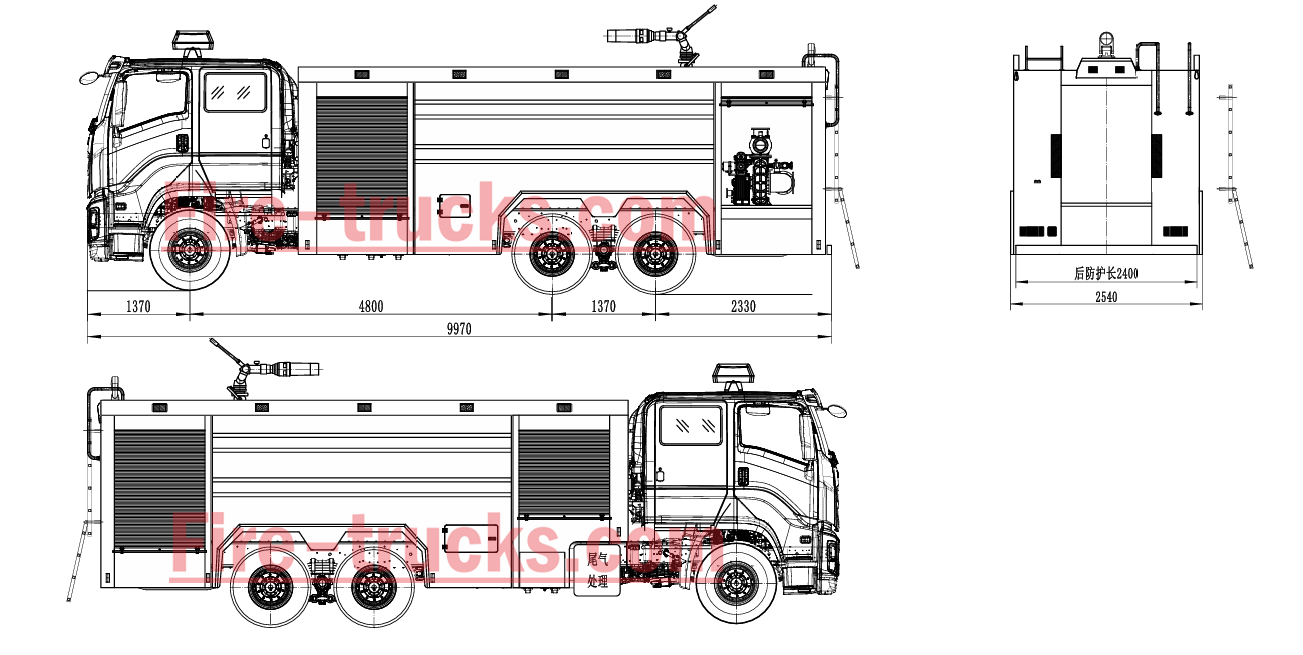

ISUZU GIGA 6x4 10000L foam water fire truck technical drawing

» Ⅶ Жөнелтуге дейінгі сынақ:

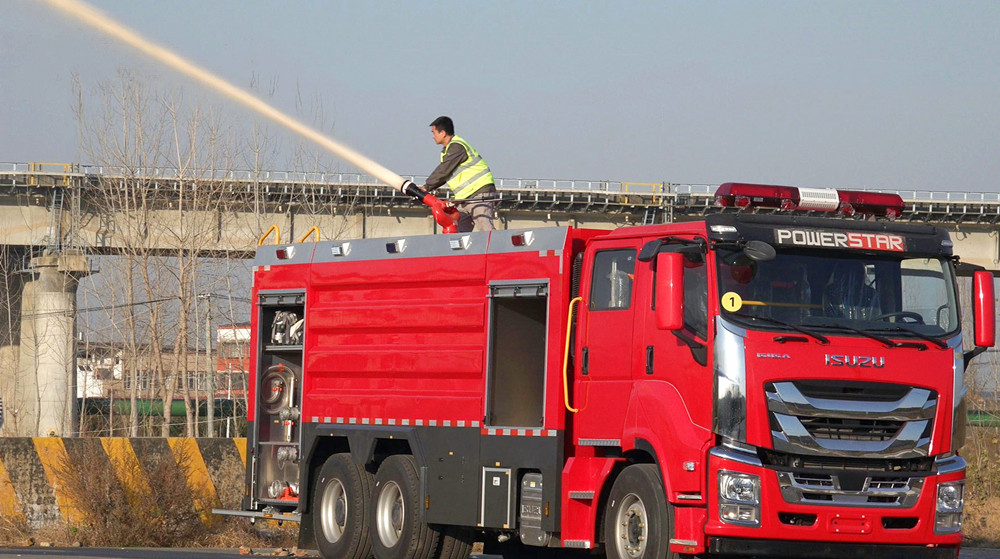

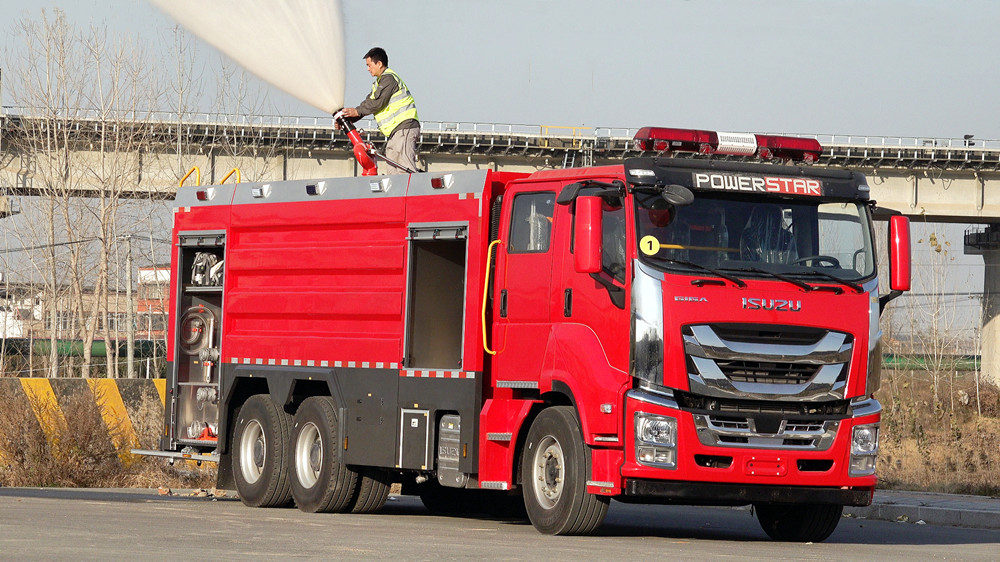

Isuzu GIGA 6X4 520hp 10cbm көбікті өрт сөндіру көлігін біздің зауыттан жеткізбес бұрын, біз өрт сөндіру көлігін зауыттық тексеруден өткіздік, оның ішінде жаңбыр суын сынау, өрт сорғысының және өрт мониторының өнімділігін сынау, дәнекерлеу процесін, бояуды және басқа аспектілерді соңғы тексеру.

Isuzu 6WG1 engine 10cbm foam fire truck

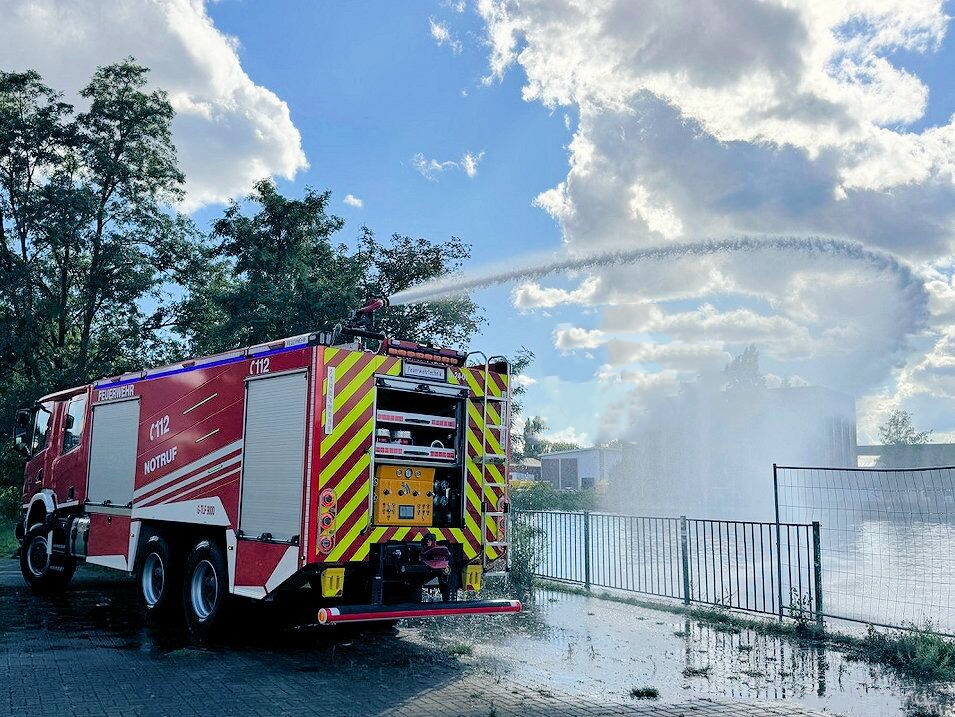

» Ⅷ . Қолдану сценарийлері :

Африка нарығында Isuzu GIGA 6X4 10cbm көбікті өрт сөндіру көлігі маңызды рөл атқарады. Оның 520 ат күші қозғалтқышы мен берік шассиі оған Африканың әртүрлі жоғары температуралары мен күрделі жол жағдайларына төтеп беруге мүмкіндік береді. 10 тонналық сұйықтықтың үлкен сыйымдылығы суды толтыруға тәуелділікті азайтады, ал CB10/140 өрт сорғысынан, PL8/64 өрт мониторынан және басқа да өрт сөндіру жабдықтарынан тұратын қуатты өрт сөндіру жүйесі өнеркәсіптік аймақтарда, мұнай қоймаларында және ірі орындарда жиі болатын өрттерді тиімді түрде сөндіреді, бұл Африкадағы өрт қауіпсіздігіне сенімді кепілдік береді.
