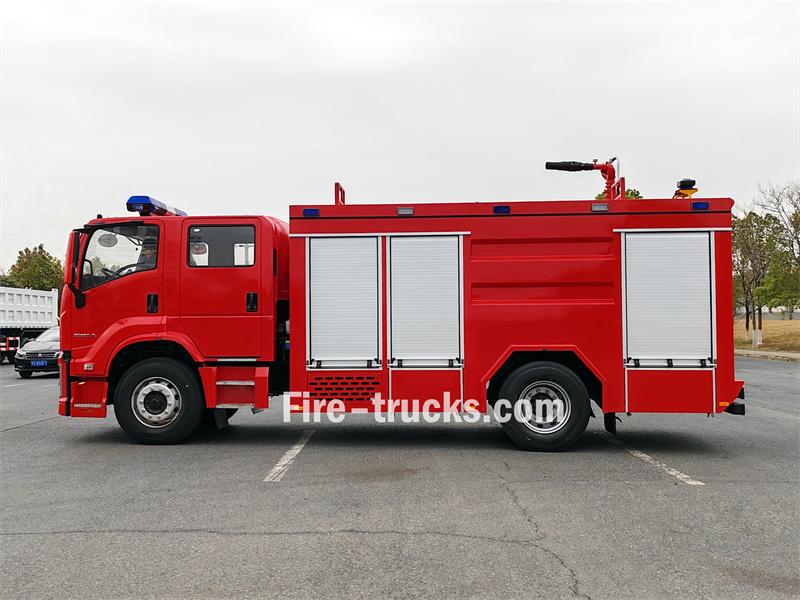

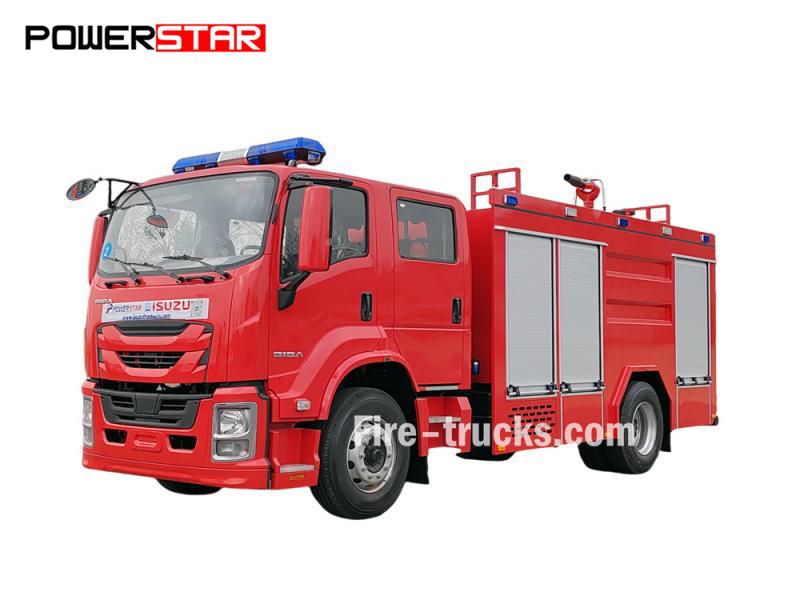

Banama Isuzu FVZ өрт сөндіру көлігіне орнатылған көбікті танкер

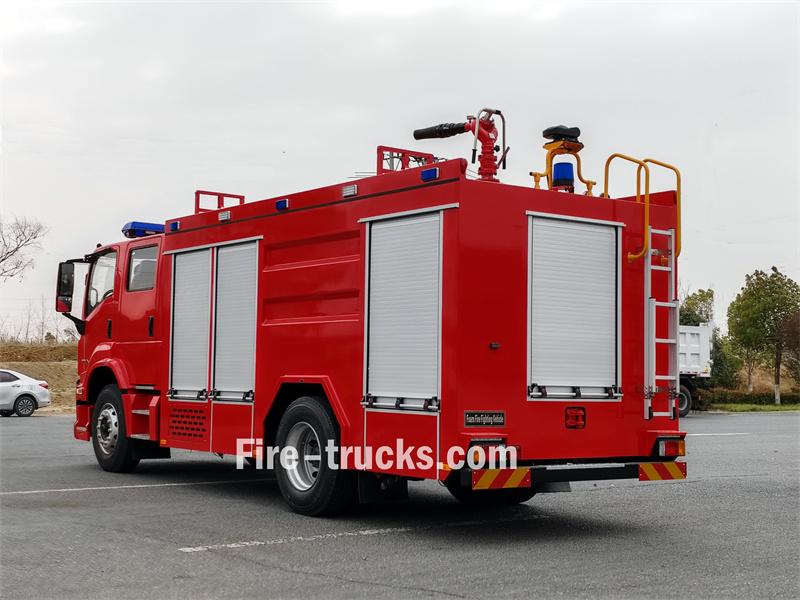

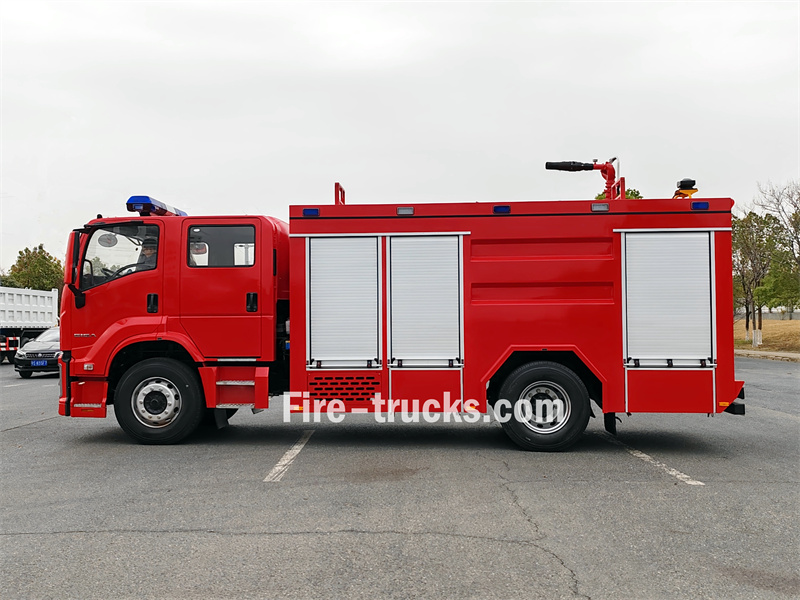

Isuzu FVZ GIGA 6 текше метрлік көбікті өрт сөндіру көлігі Isuzu FVZ GIGA шассиіне негізделген, доңғалақ базасы 4500 мм. Ол Isuzu 6HK1-TCG60 қозғалтқышымен және Fast 9 жылдамдықты беріліс қорабымен жабдықталған. Құрылымның алдыңғы жағында жабдық бөлімі, ортаңғы бөлігінде 5000 л көміртекті болаттан жасалған су ыдысы және 1000 л тот баспайтын болаттан жасалған көбік ыдысы, ал артқы жағында CB10/40-XZ өрт сорғысымен, басқару панелімен, өрт шлангтарымен, өрт сөндіру жабдықтарымен және т.б. жабдықталған сорғы бөлмесі орналасқан. Шатырда PL8/32 өрт мониторы орналасқан.

Жүк машинасының шассиі:
ISUZU FVZ GIGA
Жұмыс қуаты:
5000L water +1000L foam
Қозғалтқыш қуаты:
300 HP/ 6HK1-TCG60
Өрт сорғышы:
China CB10/40-XZ
Сорғы ағыны:
40L/s
Жұмыс қысымы:
1.0 Mpa
Өрт мониторы:
China PL8/32
Ағынды бақылау:
32L/s
Монитор диапазоны:
Water≥60 m,Foam≥48m

Өнім санаттары

Өз өрт сөндіру автокөліктеріңізді қазір жасаңыз

Біз әлемдік тұтынушыларға жоғары сапалы өрт сөндіру машиналарын жеткізуді көздейміз. Сіздің сенімді және ең жақсы серіктесіңіз мәңгілікке.

Бізбен хабарласыңы

Жаңа өнімдер

♦ Banama Isuzu FVZ өрт сөндіру көлігіне орнатылған көбікті цистерна ♦

Banama Isuzu FVZ fire truck mounted foam tanker

Жұмыс қабілеті

Қозғалтқыш моделі

Доңғалақ базасы

Құрылымның үстіңгі құрылымы

5000 л су + 1000 л көбік

6HK1/ 300 ат күші

4500 мм

★Су ыдысы көміртекті болат

★Көбік багы 304 тот баспайтын болат,

★ Қытайға әйгілі CB10/40-XZ өрт сөндіру сорғысы

★ Қытайға әйгілі PL8/32 өрт сөндіру мониторы

★ 2025 жылғы жаңа жыл

» Ⅰ. Негізгі ерекшеліктері:

★ Isuzu 300 ат күші бар қуатты қозғалтқыш, 100 000 км ешқандай мәселесіз жүрді.

★ Isuzu FVZ GIGA 4x2 экипаж кабинасы, еуропалық дизайн

★ Қытайға әйгілі CB10/40 өрт сөндіру сорғысы, өте сенімді

★ Бак сыйымдылығын реттеуге болады

» Ⅱ.Өнім параметрі:

ISUZU FVZ GIGA 6000L көбікті су өрт сөндіру машинасы
Жалпы	Жұмыс сыйымдылығы	5000 л су ыдысы, 1000 л көбікті ыдыс
	Жүк көлігінің шассиі	Isuzu FVZ GIGA 4X2
	Қозғалтқыш қуаты	300 ат күші / Isuzu 6HK1-TCG60
	Өрт сорғысы	CB10/40-XZ
Шасси	Диск түрі	4X2
	Берілу	ЖЫЛДАМ 9 ауысымды, механикалық беріліс қорабы
	Доңғалақ базасы	4500 мм
	Шина	Алдыңғы 385/65R22.5, артқы 315/80R22.5,6+1 доңғалақ
Өрт сорғысы	Модель	CB10/40-XZ
	Қысым	1 МПа
	Максималды жұмыс қысымы	1,100 МПа
	Максималды рұқсат етілген кіріс қысымы	0,4 МПа
	Ағын	40 л/с
	Максималды сору биіктігі	7 м
	Номиналды жылдамдық	2825 ± 50 айн/мин
	Суды бұру уақыты	≤ 35 секунд
Көбік суды пропорциялау араластырғышы	Модель	PH64-RS
	Араластыру коэффициенті	6%
	Жұмыс қысымының диапазоны	0,6 ～ 1,4 МПа
	Ағын диапазоны	16 ～ 64 л/с
	Көбіктенетін сұйықтықтың қолайлы санаттары	B санаты
Өрт мониторы	Модель	PL8/32
	Ағын	32 л/с
	Номиналды жұмыс қысымы	0,8 МПа
	Максималды жұмыс қысымы	1,0 МПа
	Қашықтық	Су	≥ 60 м
		Көбік	≥ 48 м
	Допты айналдыру	- 45 ～ +70°
	Көлденең айналу	0 ～ 360°
Өрт сөндіру шлангісінің катушкасы	JPSC2.5-25 30м,2.50МПа
Сорғыш түтік	125*2м, 4pc
Стандартты конфигурация	Барлық стандартты керек-жарақтар: өрт сөндіру шлангі, сүзгі, муфта, кілт, су/көбікті мылтық, негізгі құралдар жинағы, ағылшын тіліндегі нұсқаулық......

---- - Танкер материалы : Көміртекті болат, тот баспайтын болат, алюминий қорытпасы, PP материалы

----- Өрт сорғысы : Танкер корпусы мен ағынды қашықтығына байланысты, қосымша американдық Дарли бренд

----- Қосымша: Құбыр, шланг катушкасы, алюминий баспалдақ, буын моделі (қытайлық, еуропалық, американдық тип)

Шасси жүйесі

Модель: Isuzu FVZ GIGA сериялы арнайы шасси.

Доңғалақ базасы: 4500 мм.

Қозғалтқыш: Түпнұсқа Isuzu 6HK1-TCG60 дизельді қозғалтқышымен жабдықталған, қуаты 300 ат күші/221 кВт, көлемі 7790 мл.

Берілу: Жылдам 9 жылдамдықты механикалық беріліс қорабымен үйлесімді. Берілістер кең жылдамдық қатынасы диапазонымен және тиімді қуат берілісімен үйлесімді түрде орнатылған.

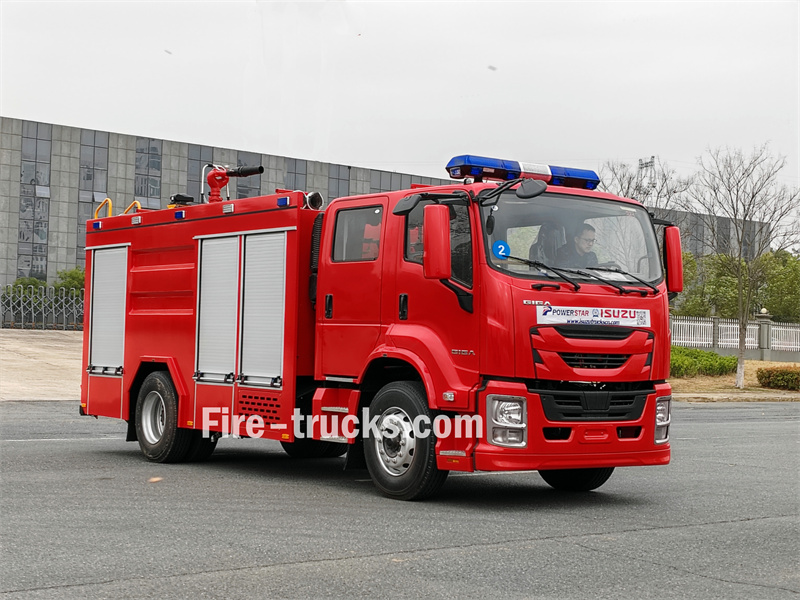

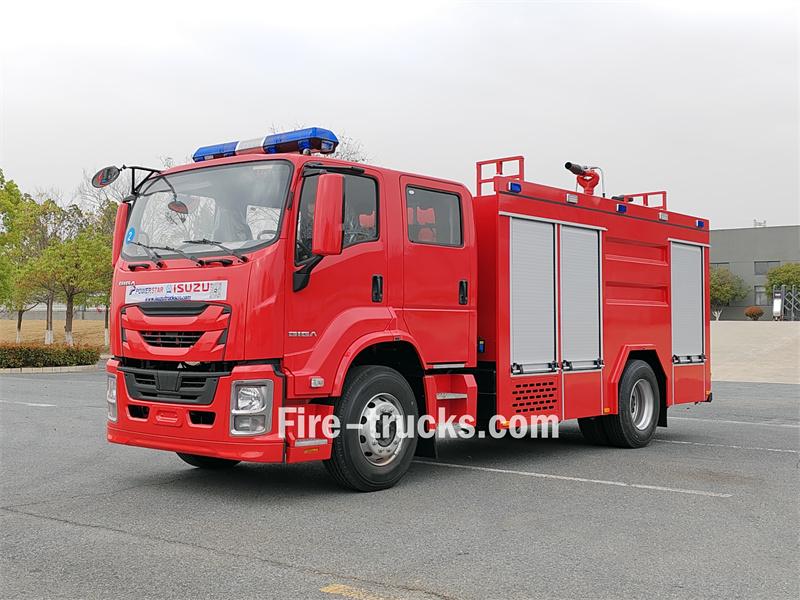

Banama Isuzu FVZ GIGA 6 cbm foam fire truck

» Ⅲ. Өрт сорғы жүйесі:

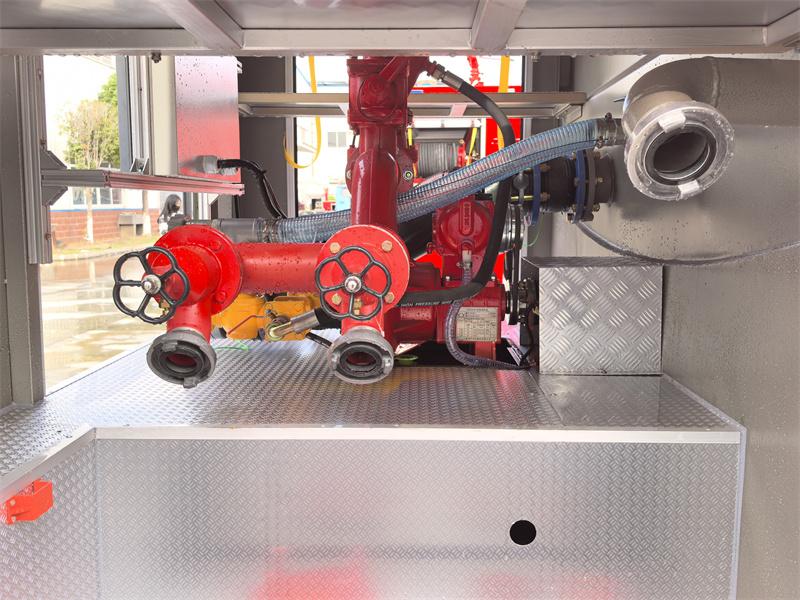

Өрт сорғысы:

Артқы сорғы бөлмесінде номиналды ағын жылдамдығы 40 л/с @ 1,0 МПа және максималды сору тереңдігі 7 м болатын CB10/40-XZ типті өрт сорғысы бар. Ол орташа қысымды ұзақ қашықтықтағы сумен жабдықтауға да, дәстүрлі төмен қысымды өрт сөндіру жұмыстарына да жарамды тұрақты және сенімді жұмыс істеу қабілетіне ие.

Сондай-ақ, В класындағы көбік концентраттарына жарамды, араластыру коэффициенті 6% болатын интеграцияланған көбік пропорциялау жүйесі де кіреді.

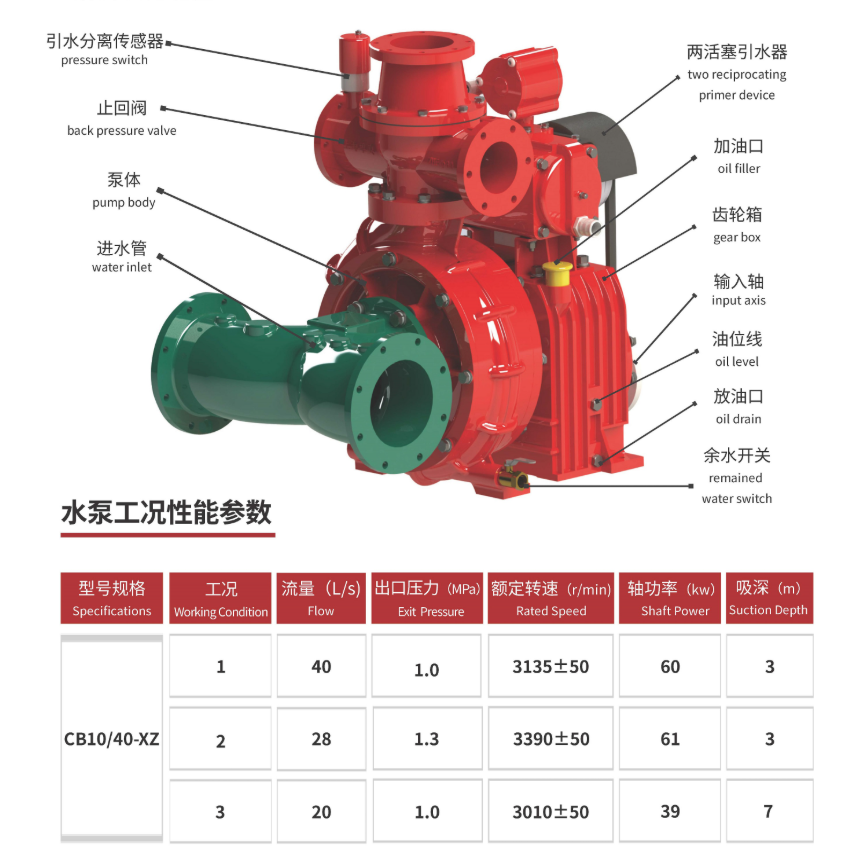

CB10/40-XZ fire pump

Өрт сорғысының моделі	Ағын	Қысым	Максималды жұмыс қысымы	Максималды рұқсат етілген кіріс қысымы
CB10/40-XZ	40 л/с	1,0 МПа	1,100 МПа	0,4 МПа

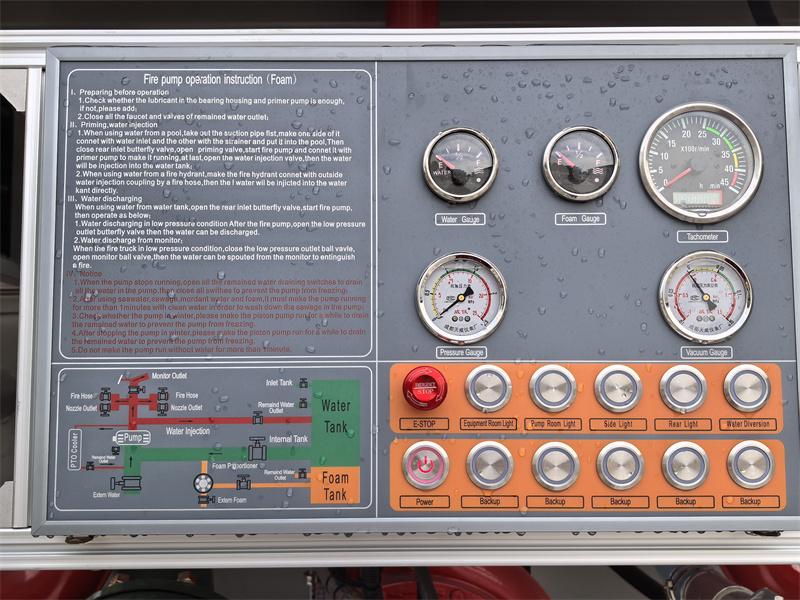

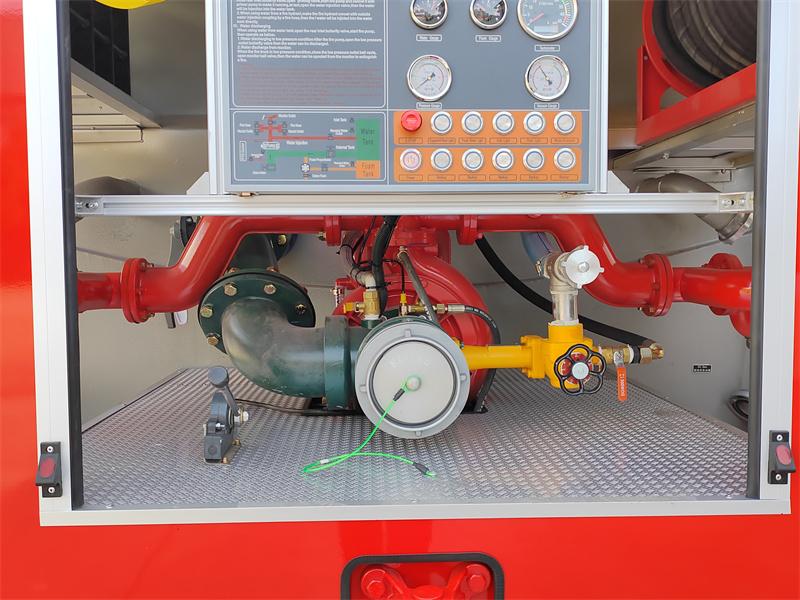

Басқару панелі: Тахометр, вакуум өлшегіш, қысым өлшегіш, көбік деңгейінің өлшегіші, су деңгейінің өлшегіші, пайдалану нұсқаулары, құбыр схемасы, қуатты басқару индикатор шамы, жабдық қорабының шамы, вакуумдық сорғы қосқышы, сыртқы жарық қосқышы, негізгі қуат қосқышы, электронды дроссельді басқару, апаттық тоқтату қосқышы және басқа түймелер кіреді.

Control panel

» Ⅳ . Өрт бақылау жүйесі:

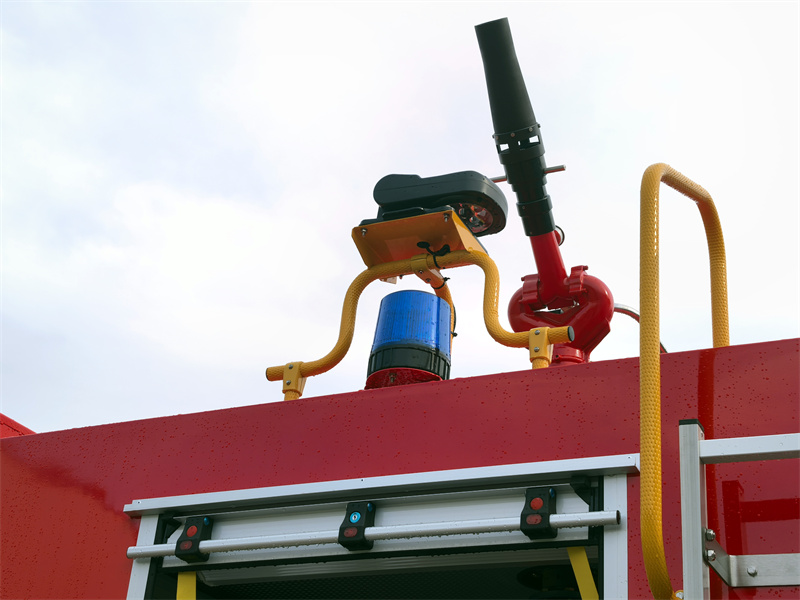

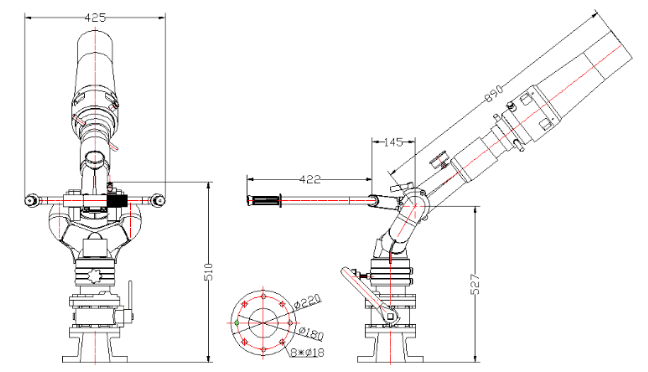

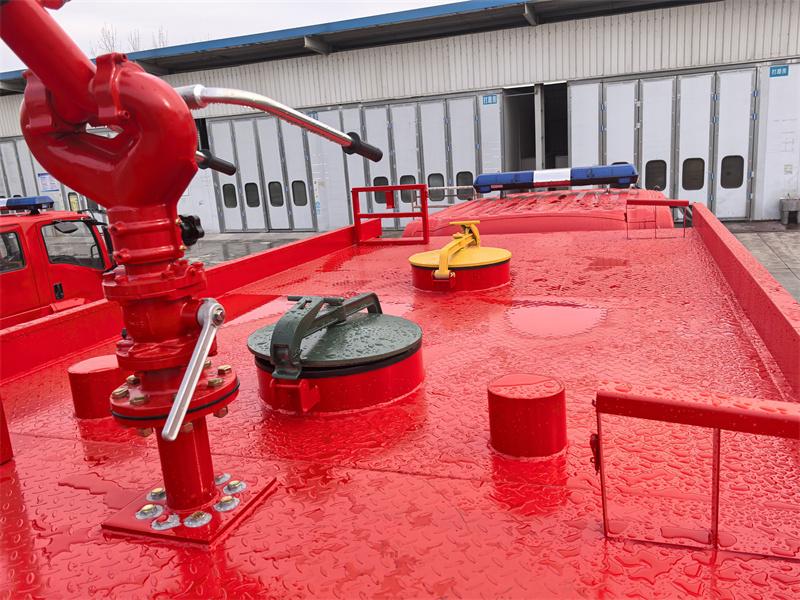

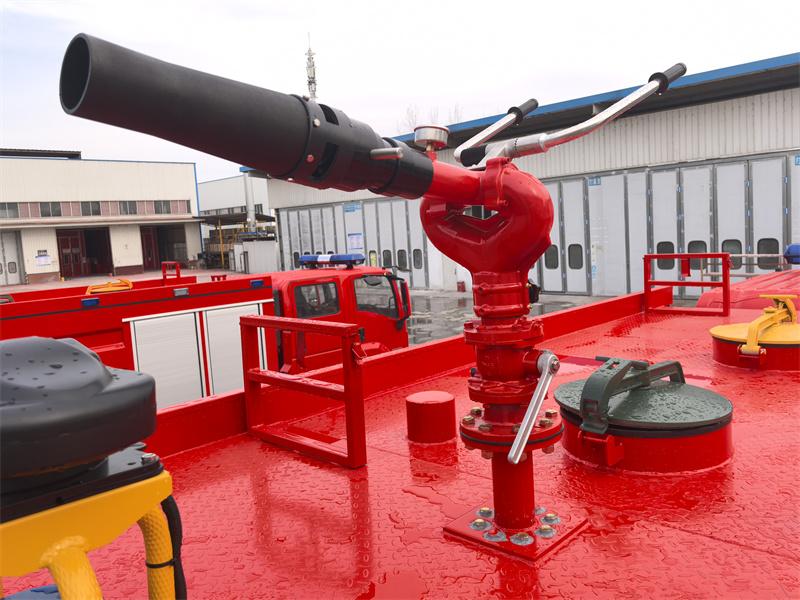

Көліктің жоғарғы жағына PL8/32 типті өрт мониторы орнатылған, оның ағын жылдамдығы 32л/с@0,8 МПа, биіктік диапазоны -45°-тан +70°-қа дейін және көлденең айналуы 360°. Бұл монитор үлкен ағын жылдамдығына және ұзақ қашықтыққа ие, сондай-ақ тұрақты ток және тұман сияқты бірнеше бүрку режимдеріне қол жеткізе алады.

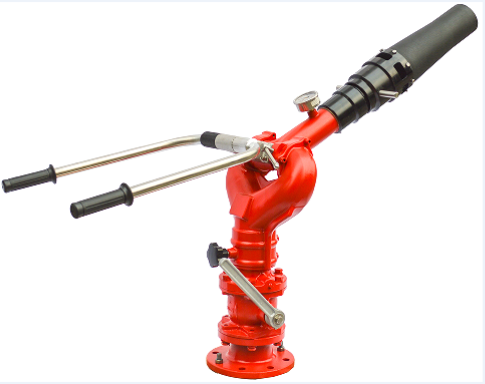

PL8/32 fire monitor

Өрт мониторының моделі

Ағын

Қашықтық

Номиналды қысым

Дыбыс ауытқуы

Көлденең айналу

Салмақ

PL8/32

32 л/с

Су ≥60 м,

көбік ≥48 м

0,80 МПа

-45 ° ～+70 °

0～360 °

23 кг

» Ⅴ . Өрт сөндіру жабдықтары:

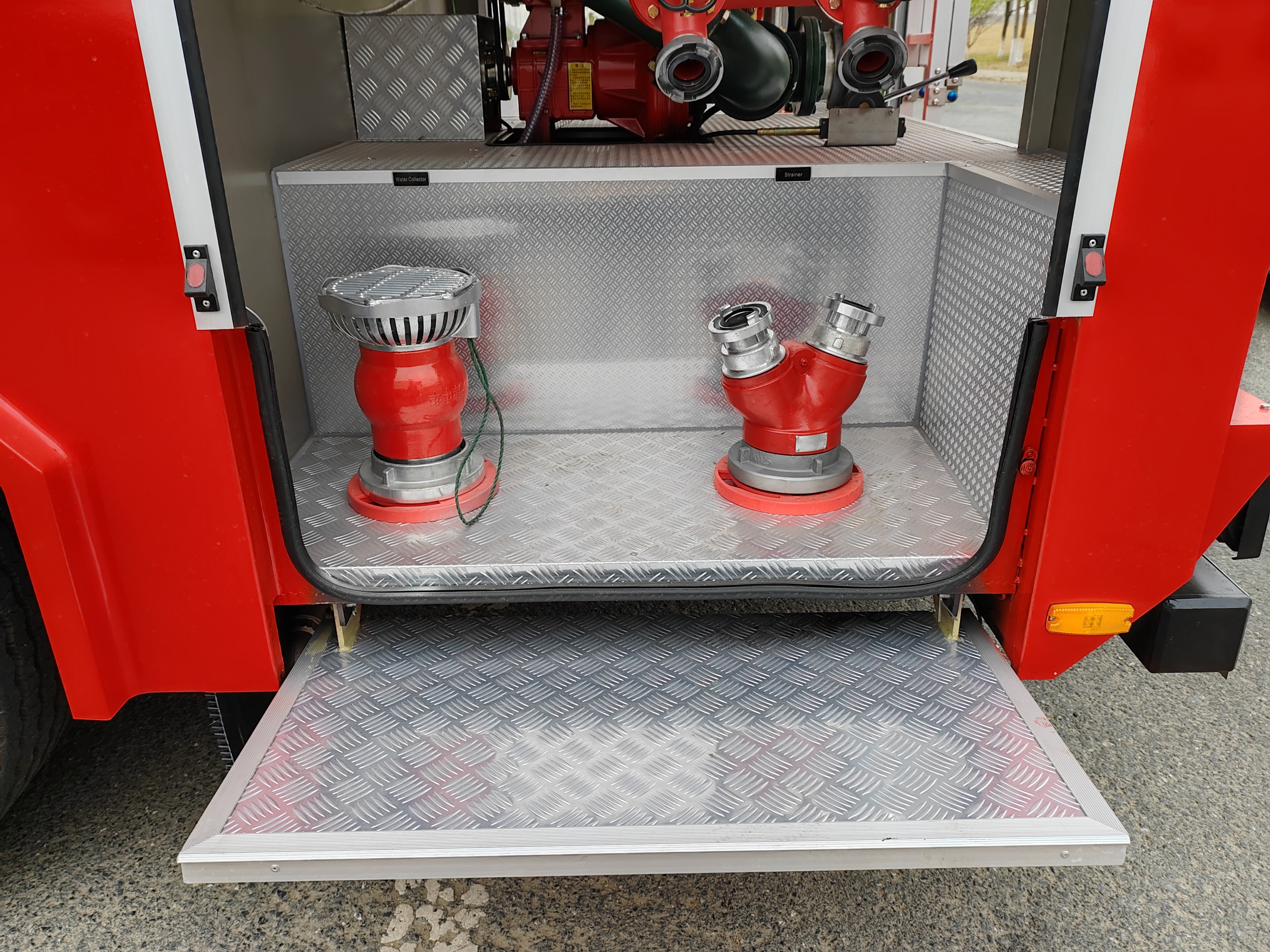

E Жабдықты сақтау: Алдыңғы жабдық бөлмесі толығымен жабық алюминий қорытпасынан жасалған роликті жапқыш есігімен жабдықталған, бұл өрт сөндіру шлангілері, өрт балталары, күректер, қайлалар, өрт сөндіргіштер, өрт сөндіргіштер және шланг көпірлері сияқты әртүрлі өрт сөндіру жабдықтарын ұйымдастырылған түрде сақтауға мүмкіндік береді, бұл өрт сөндірушілердің тез жетуін жеңілдетеді.

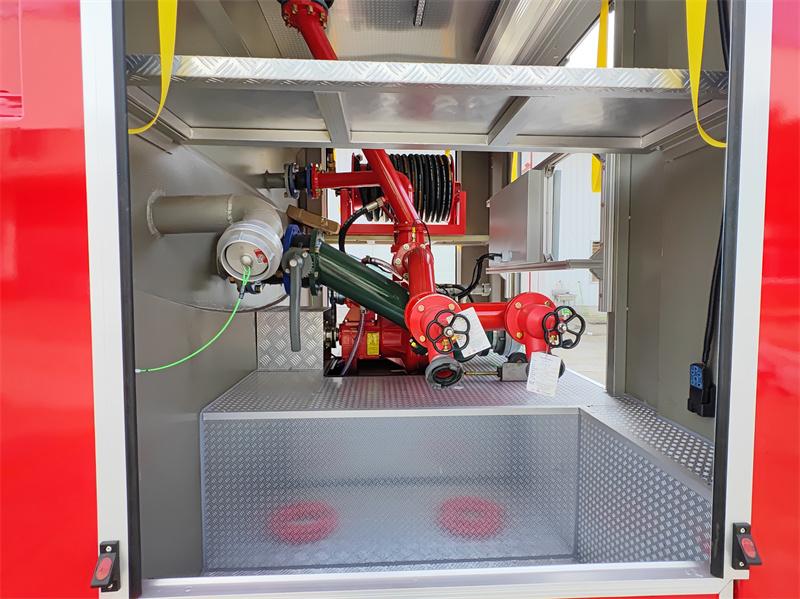

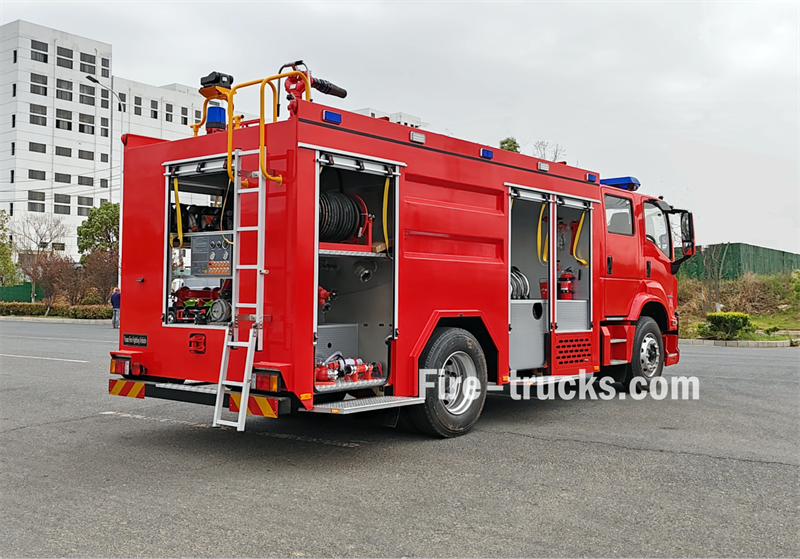

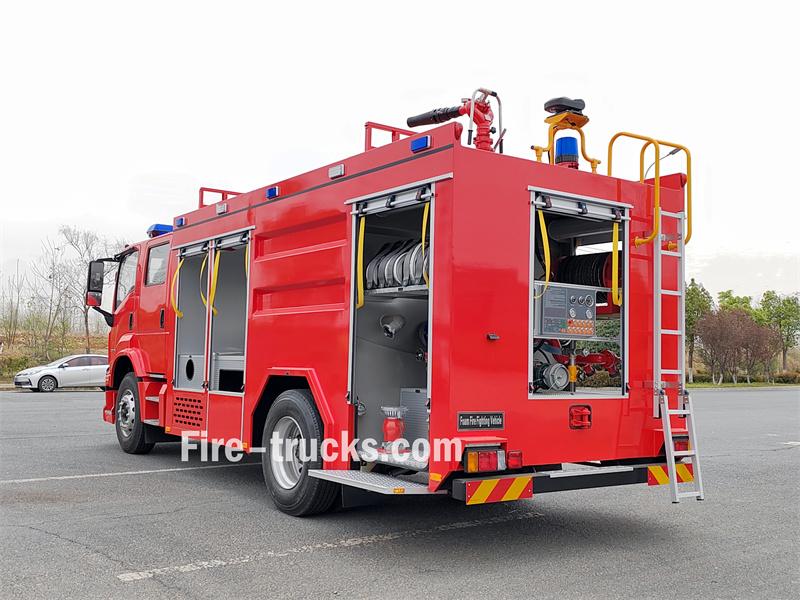

Сорғы бөлмесі өрт сөндіру шлангтарымен, катушкалармен, форсункалармен, көбікті мылтықтармен, су жинағыштармен, таратушылармен және сүзгілермен жабдықталған.

» Ⅵ . Техникалық дизайн:

POWERSTAR ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстар бөлімі:

100% теңшелген сыртқы түрі, су + көбікті танкер сыйымдылығын, өрт сөндіру құралдарын сақтау қорабын жобалау, сондай-ақ жүк көлігінің бүкіл өлшемін теңшеуге болады .

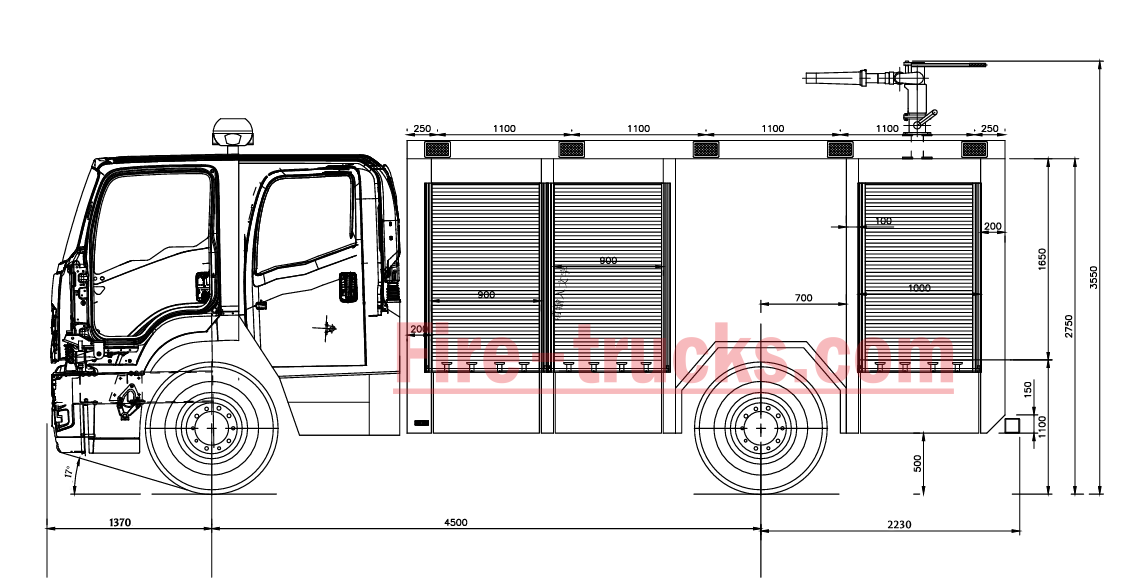

ISUZU FVZ GIGA 6000L foam water fire truck technical drawing

» Ⅶ Жеткізу алдындағы сынақ:

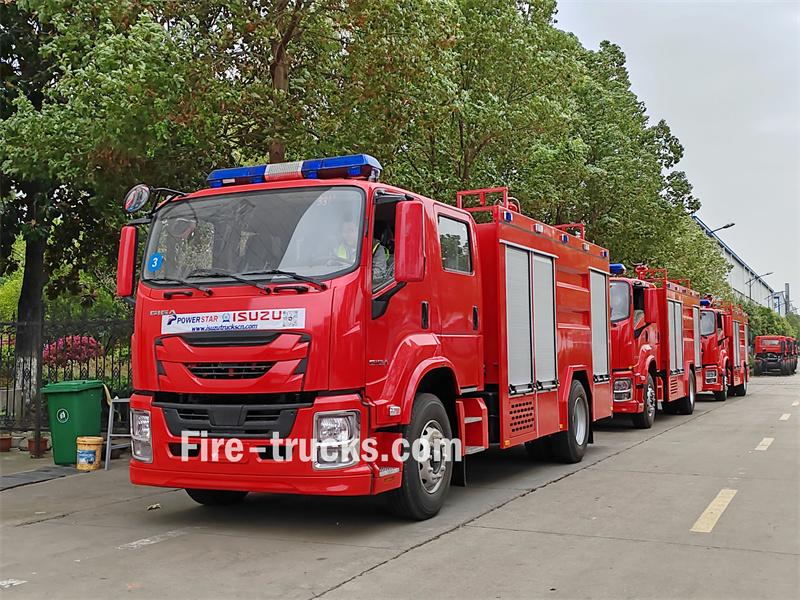

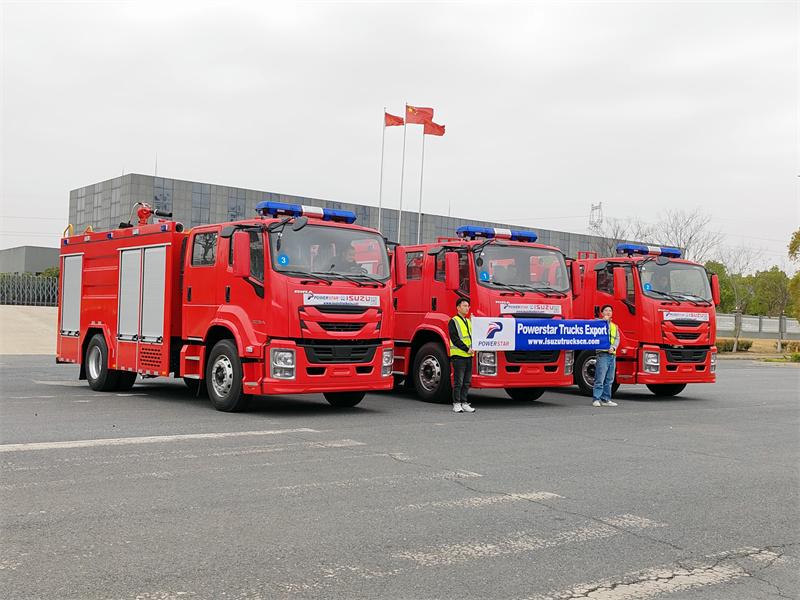

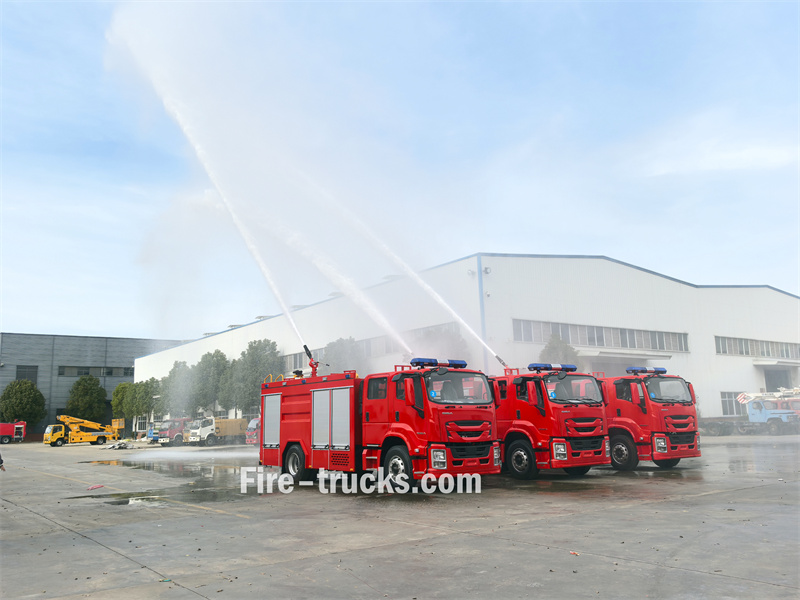

Banama Isuzu FVZ 6HK1 қозғалтқышының өрт сөндіру техникасын зауытымыздан жеткізбес бұрын, біз өрт сөндіру көлігін зауыттық тексеруден өткіздік, оның ішінде жаңбыр суын тексеру, өрт сорғысы мен өрт мониторының жұмысын тексеру, сондай-ақ дәнекерлеу процесін, бояуды және басқа да аспектілерді соңғы тексеру жүргізілді.

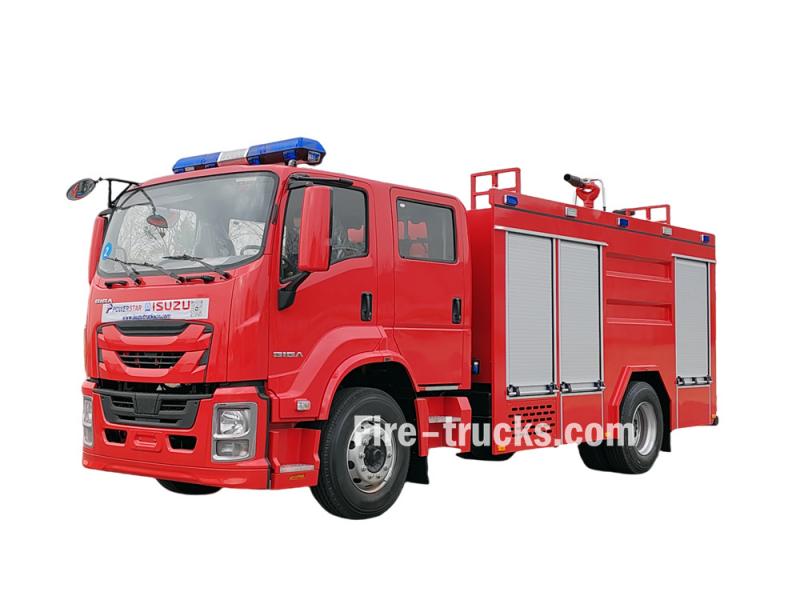

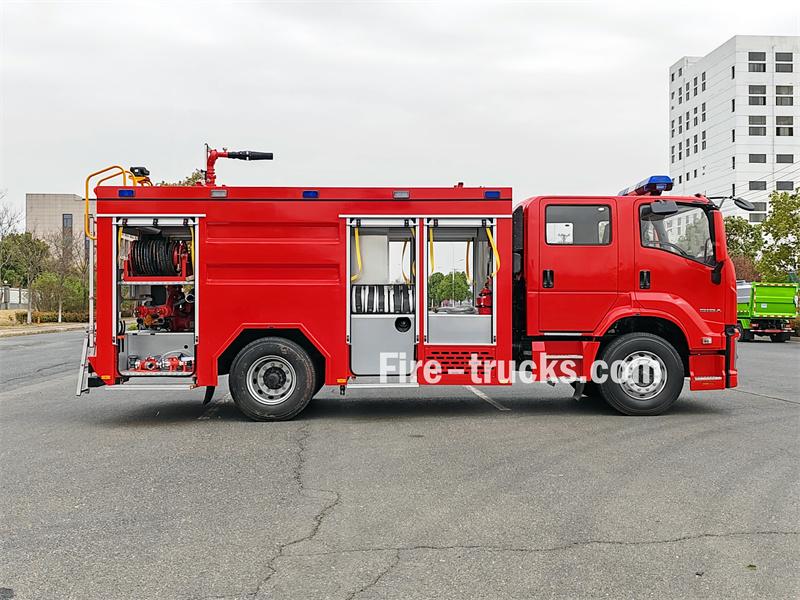

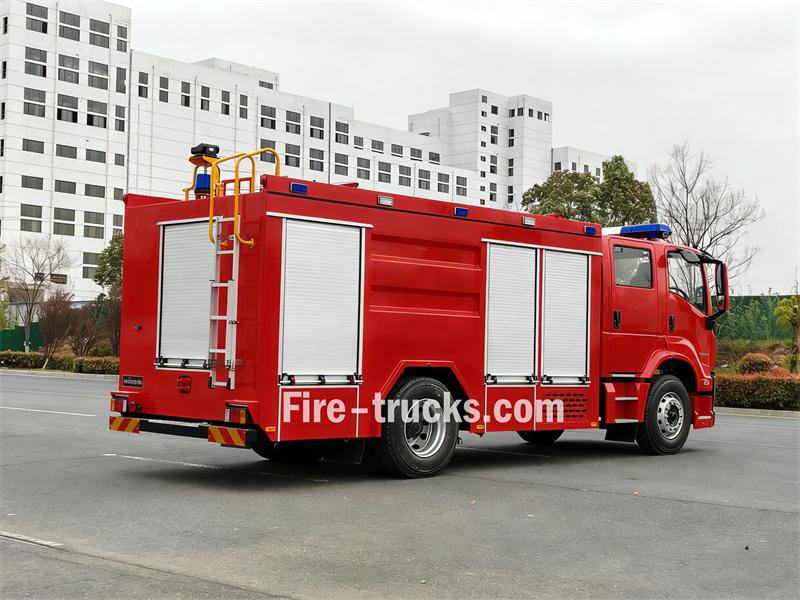

Banama Isuzu FVZ 6HK1 engine fire tender

» Ⅷ . Қолдану сценарийлері :

Африка нарығында, Banama Isuzu FVZ GIGA 6 cbm көбікті өрт сөндіру машинасы сенімді жұмыс істеуі мен бейімделу қабілетінің арқасында өрт сөндіру және құтқару жұмыстары үшін негізгі жабдыққа айналды. Оның қуатты 300 ат күші бар қозғалтқышы, 6 текше метрлік көбікті багы, жоғары өнімді CB10/40 өрт сорғысы және PL8/32 өрт бақылау құрылғысы бірге қалалық және орман алқаптарында өрттің алдын алудың берік желісін құрайды, өрттен келтірілген залалды азайтады.
