How Does a Fire Truck PTO (Power Take-Off) Work?

How Does a Fire Truck PTO (Power Take-Off) Work?

July 03, 2026

The fire truck PTO (Power Take-Off) is a power transmission device that transfers engine power to the fire pump. When the firefighter activates the PTO, mechanical power from the engine is transmitted through the transmission and PTO to the fire pump — this is the core working principle of how a fire fighting truck PTO system operates — enabling the pump to deliver high-pressure, high-flow water or foam without the need for a separate auxiliary engine.

Modern fire trucks typically use side-mounted PTO or full power PTO systems. These offer stable power output, convenient operation, and low maintenance costs, making them an essential component of the fire truck's firefighting system.

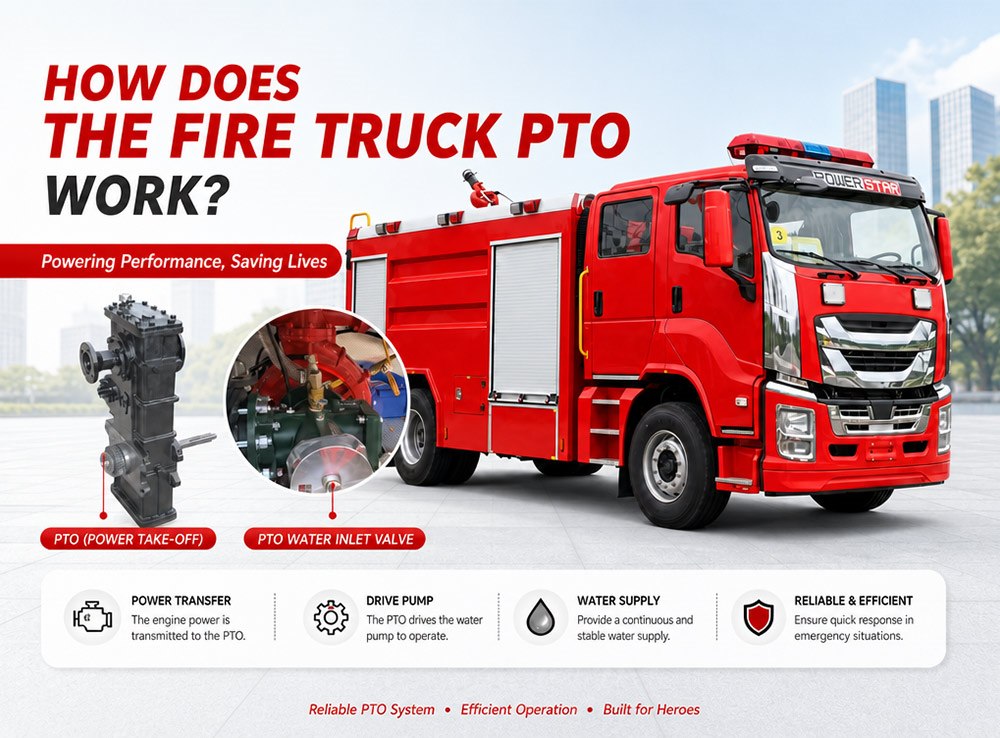

How Does a Fire Truck PTO(Power Take Off) Work

» I. What Is a Fire Truck PTO?

1. PTO Definition

PTO (Power Take-Off) is a critical component in the fire truck's power system. It is a gear transmission device installed between the engine and the transmission, designed to "divert" a portion of mechanical power from the vehicle's engine or transmission to the fire pump or other auxiliary equipment, without affecting the vehicle's normal driving capability.

The fire truck engine is originally responsible only for driving the wheels. However, once the fire truck arrives at the fire scene, the wheels no longer need power, while the fire pump requires power to draw and pressurize water. The PTO is the device that accomplishes this "power switch."

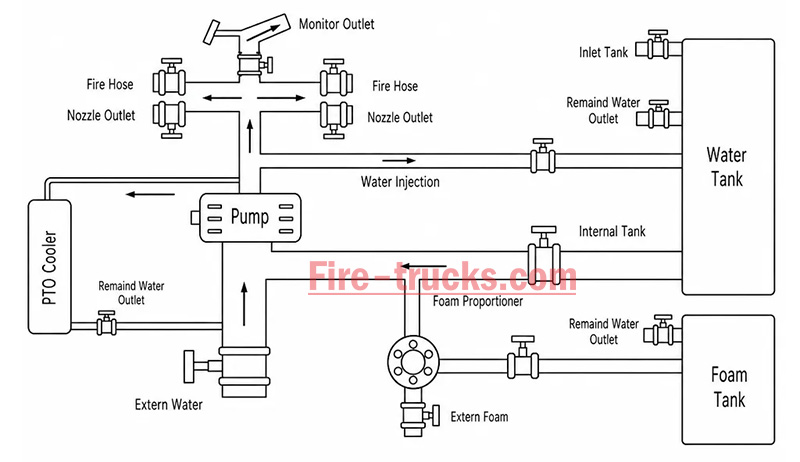

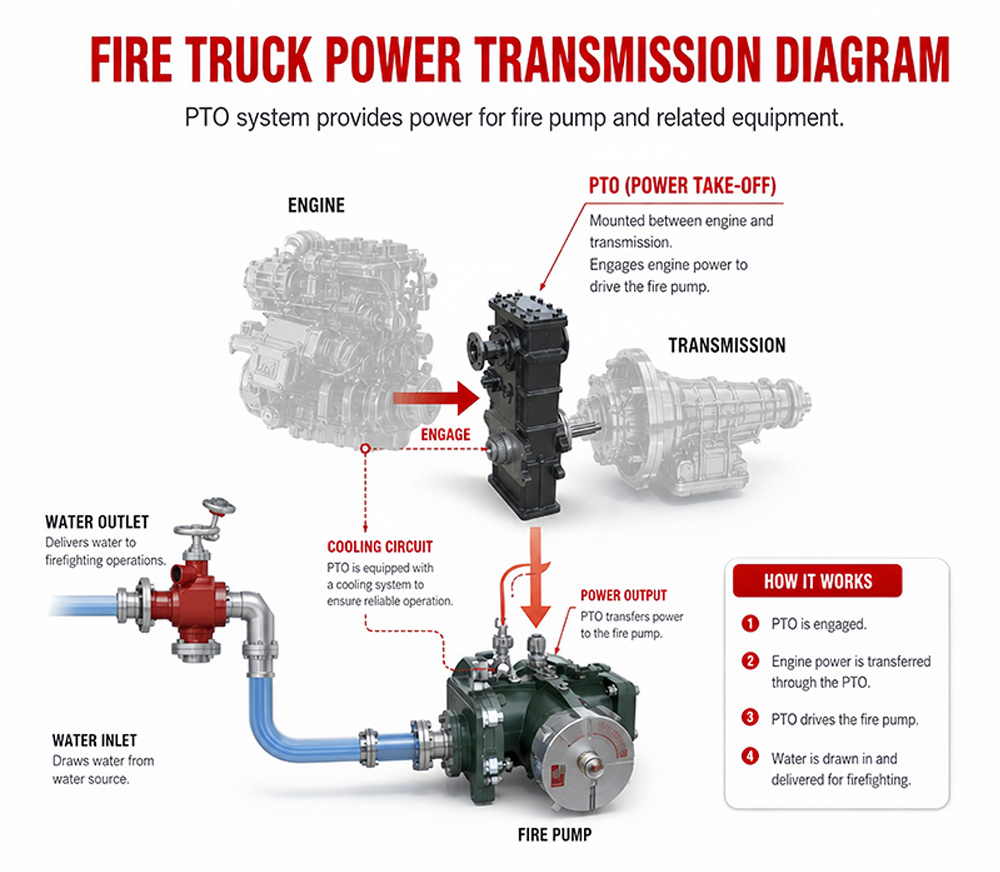

fire truck power transmission diagram

2. What Does Power Take-Off Mean?

Power Take-Off (PTO) literally means "power output device."

On a fire truck, it refers to extracting rotational power from the engine flywheel or transmission gears through gear engagement, and delivering it to the fire pump or other auxiliary equipment.

Its name describes its function:

  • Engine = Power source

  • PTO = Power distributor

  • Fire pump = Power consumption end

Therefore, the PTO is the bridge connecting the "power source" and the "firefighting system."

» II. Why Does a Fire Truck Need a PTO?

The core reason fire trucks must be equipped with a PTO is that firefighting operations require continuous, stable, high-power output that cannot rely on the vehicle's driving state.

Main reasons:

1. Provides continuous firefighting power

The fire pump needs to run for extended periods during firefighting operations. The PTO allows the engine to continuously drive the fire pump at idle or fixed RPM, ensuring stable water pressure and flow.

2. Improves power utilization efficiency

Without a PTO, a separate auxiliary engine would be required to drive the fire pump, which would increase:

  • Cost

  • Maintenance complexity

  • Risk of failure

  • Space occupation

The PTO directly utilizes the vehicle's engine power, improving overall efficiency.

3. Supports multiple firefighting systems

Modern industrial fire trucks may include not only water pumps but also:

  • Foam systems

  • Dry powder systems

  • High-pressure water systems

  • Remote-controlled fire monitors

Without a PTO, there are only two solutions:

  • Install a separate engine to drive the pump → increases weight, cost, maintenance points, and occupies space

  • Keep the pump permanently connected to the transmission → pump stops when vehicle stops, unable to pump water on site

The PTO solves both problems at once:

Mode PTO Status Power Destination Result
Driving mode Disengaged All to wheels Normal driving
Firefighting mode Engaged All to fire pump Pumping while stationary

» III. How Does a Fire Truck PTO Work?

The PTO is essentially a "power distribution and conversion system" that transforms vehicle driving power into firefighting operational power.

From an engineering perspective, the complete power path is:

Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor/Hose System

The PTO's working principle can be summarized in three key stages: power take-off, engagement, and transmission.

1. Power Take-Off — Where Does the Power Come From?

The PTO draws power from the engine. Depending on the installation position, the power take-off method differs:

PTO Type Installation Position Power Source Characteristics
Side-mounted PTO Transmission side Transmission countershaft gear Simple structure, lower power (≤50% engine power)
Sandwich PTO Between engine and transmission Engine flywheel Full power output, mainstream configuration
Split-shaft PTO Between transmission and driveshaft Transmission output shaft High power, allows pumping while driving



2. Engagement — How Is Power Connected?

After the driver presses the PTO switch in the cab, the engagement mechanism activates:

Engagement Method Working Principle Common On
Electric solenoid control Electrical signal activates solenoid, pushing shift fork Mainstream on modern fire trucks
Pneumatic control Compressed air pushes piston, actuating fork Large fire trucks
Manual cable Mechanical cable directly pulls fork Older vehicles

Operation sequence:

Press PTO switch → Solenoid/cylinder actuates → Shift fork pushes sliding gear → Meshes with flywheel or transmission gear → Power connected

3. Transmission — How Does Power Reach the Pump?

After the PTO output shaft begins rotating, power is transmitted through the drive shaft to the fire pump:

PTO output shaft rotates → Drive shaft → Fire pump input shaft → Pump impeller rotates → Water is pressurized and discharged

4. Complete Working Sequence



Step Action Result
Step 1 Engine starts, vehicle idling or driving Engine running, PTO disengaged
Step 2 Arrive at scene, driver presses PTO switch Driving power disengaged (on some models), PTO gear activated
Step 3 PTO establishes power connection with transmission Transmission power is diverted to PTO output shaft
Step 4 Drive shaft transmits power to fire pump Fire pump begins receiving continuous mechanical power
Step 5 Fire pump impeller rotates at high speed Suction → Pressurization → Delivery to discharge lines → Firefighting
Step 6 System reaches balanced RPM Stable output, adjustable pressure, flow, and spray pattern

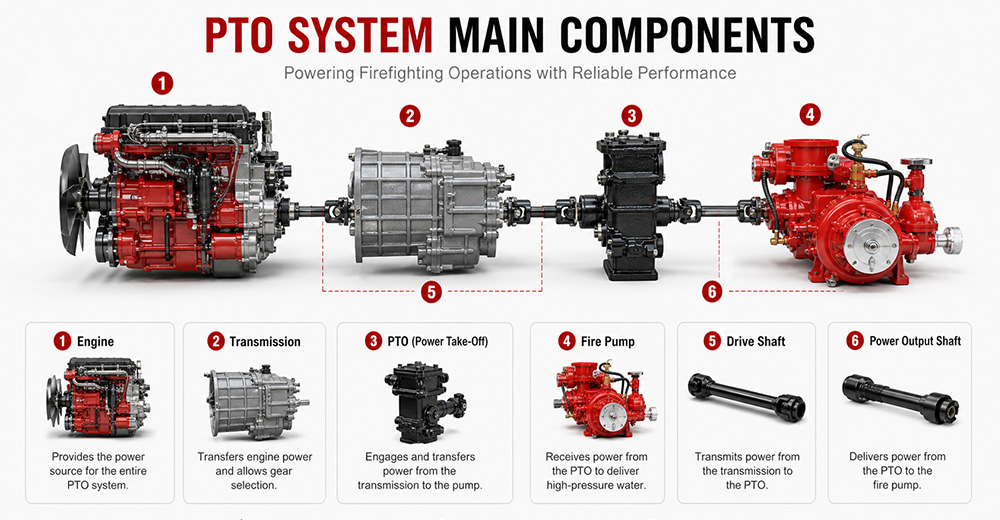

» IV. Main Components of the PTO System

The fire truck PTO system is a complete power transmission chain, with multiple components working together to transfer engine power to the fire pump. The system can be broken down into six core components:

1. Engine

The engine is the power source of the PTO system and the heart of the entire fire truck.

  • Function: Generates raw rotational power, driving the flywheel or crankshaft.

  • Power output: Typically 300–600 HP (depending on chassis model and configuration).

  • Relationship with PTO: The PTO draws power from the engine flywheel or crankshaft — it is the starting point of power.

  • Key characteristic: Engine RPM directly affects PTO output speed and the fire pump's water discharge capability. Fire trucks are typically equipped with high-power diesel engines, which not only drive the vehicle but also provide ample power reserve for the fire pump. After PTO engagement, the operator can control pump discharge pressure by adjusting engine RPM.

2. Transmission

The transmission is responsible for power delivery and speed matching.

  • Function: Receives engine power and adjusts speed and torque through different gear combinations.

  • Relationship with PTO: Side-mounted PTO draws power from internal transmission gears; sandwich PTO is installed at the front of the transmission.

  • Key characteristic: Transmission gear position does not affect PTO output speed — PTO operates independently of gear selection.

  • Two power take-off positions:

    • Transmission side window take-off: PTO mounted on transmission side, drawing power from countershaft or intermediate shaft gears; common on medium-duty fire trucks.

    • Transmission rear-end take-off (sandwich): PTO installed between engine and transmission, drawing power directly from the flywheel, enabling full power output.

3. PTO Unit

The PTO is the core of the entire system, responsible for "extracting" power from the engine and delivering it to the fire pump.

  • Function: Extracts power from the engine or transmission and converts it to the speed and torque suitable for the fire pump.

  • Installation position: Transmission side (side-mounted) or between engine and transmission (sandwich).

  • Key characteristic: Determines power transmission efficiency, speed matching, and operational convenience.

4. Drive Shaft

The drive shaft is the "power bridge" connecting the PTO and the fire pump.

  • Function: Transmits rotational power from the PTO output shaft to the fire pump input.

  • Structure: Typically consists of a metal shaft tube, universal joints, and splined connections.

  • Key characteristic: Must be precisely aligned to avoid vibration; universal joints allow angular compensation.



5. Fire Pump

The fire pump is the final load of the PTO system, responsible for converting mechanical energy into water pressure energy.

  • Function: Receives rotational power from the PTO, drives the impeller to rotate, draws water in, and discharges it under high pressure.

  • Type: Centrifugal pump (single-stage, two-stage, or multi-stage).

  • Typical flow rate: 20 L/s – 180 L/s (1,200 – 6,000 L/min).

  • Typical pressure: 1.0 – 2.5 MPa (10 – 25 bar).

6. PTO Control System

The PTO control system is the "command center" between the driver and the PTO system, responsible for engagement, disengagement, safety protection, and status indication.

  • Function: Controls PTO engagement and disengagement, monitors system status, and provides safety protection.

  • Operating location: Cab interior (primary control) and pump panel (auxiliary control).

  • Control methods: Manual cable, electric solenoid, pneumatic.

Specific control functions:

(1) PTO Engagement Control

The operator presses the PTO switch (electric solenoid/pneumatic) or pulls the lever (manual) in the cab. The control system sends a signal to engage the PTO's internal gears with the power source. After successful engagement is confirmed, an indicator light illuminates, allowing the operator to increase engine RPM.

(2) PTO Disengagement Control

The operator presses the switch again or resets the lever. The control system cuts the signal, and the PTO gears disengage. After disengagement is confirmed, the indicator light turns off.

» V. Different Types of Fire Truck PTO

1. Comparison of Three PTO Types

PTO Type Installation Position Power Source Power Output Typical Application
Sandwich PTO Between engine and transmission Engine flywheel Full power (≥90%) Fire pumpers, aerial trucks
Split-shaft PTO Middle of chassis driveshaft Transmission output shaft Full power Large vacuum trucks, airport fire trucks
Side-mounted PTO Transmission side Transmission gears Partial power (lower) Sprinkler trucks, small vacuum trucks



2. Advantages and Disadvantages of Each PTO Type

Sandwich PTO

  • Advantages: Full power output (≥90%), supports "pumping while driving" (dual-function), high transmission efficiency, easy lubrication.

  • Disadvantages: Higher cost, complex installation, requires modification to the engine-transmission connection.

Split-shaft PTO

  • Advantages: Full power output, no additional space required, high reliability, good dynamic balance, can replace auxiliary engine to drive large pumps.

  • Disadvantages: Requires cutting the original driveshaft, installation position selection must consider driveshaft angle and length compensation.

Side-mounted PTO

  • Advantages: Low cost, simple installation, can draw power directly from the transmission side.

  • Disadvantages: Only partial power available, lower output torque, cannot drive high-power fire pumps, mainly used for low-speed, low-power equipment.

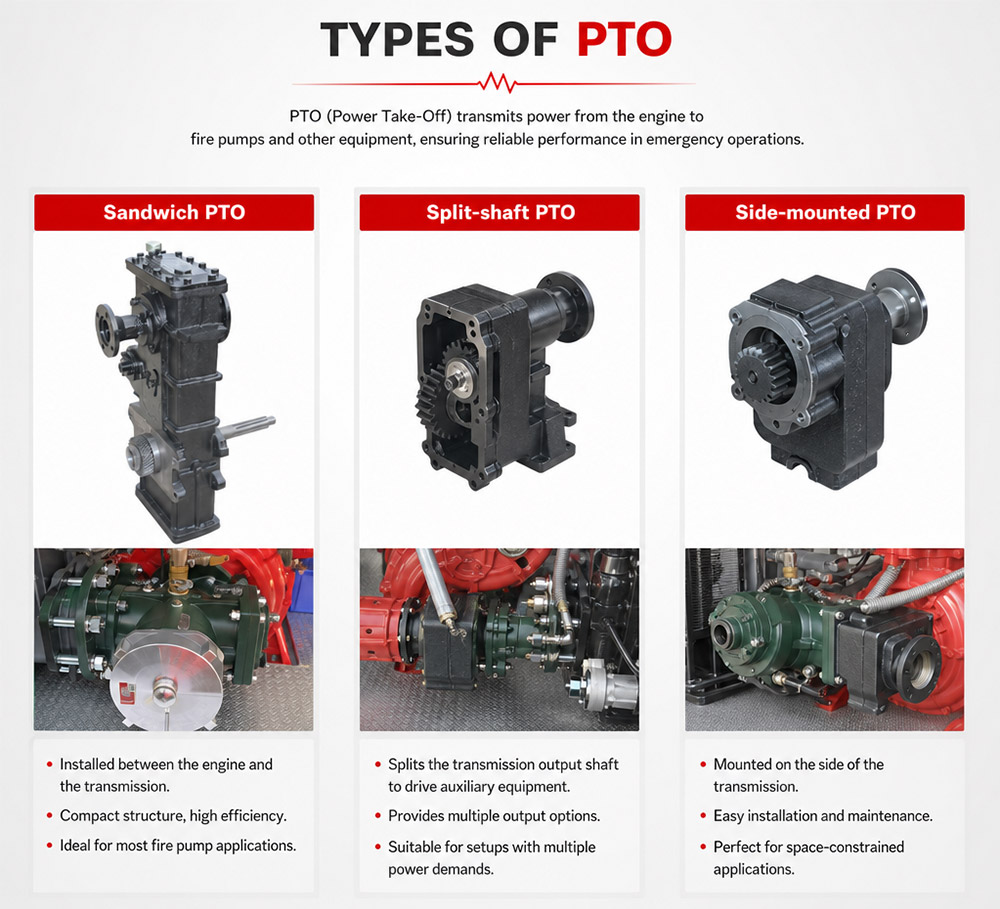

Types of Power Take-off (PTO) for Fire Trucks

» VI. How Does the PTO Drive the Fire Pump?

1. Power Transmission Chain

The process follows a clear mechanical transmission chain:

Engine → PTO → Drive Shaft → Fire Pump → Impeller Rotation → Suction → Pressurization → Fire Monitor

2. Why Is Fire Pump Pressure Stable?



Factor Role
Centrifugal pump characteristic When impeller speed is constant, discharge pressure remains naturally stable
PTO rigid connection No slippage or power loss, ensuring continuous stable power input
Pressure governor Automatically detects flow changes and adjusts engine RPM to maintain set pressure
Relief valve Automatically bypasses when pressure exceeds limit, preventing equipment damage

3. Why Does Engine RPM Affect Pump Pressure?

① Pump speed is determined by engine RPM

Fire pump impeller speed = Engine RPM × PTO ratio. The PTO ratio is fixed (e.g., 1.75:1), so pump speed changes directly with engine RPM.

Calculation formula:

Engine RPM × PTO ratio = Pump speed (RPM)

② Physical relationship between pressure and speed

The pressure generated by a centrifugal pump is proportional to the square of the impeller speed. This physical law means that small changes in RPM cause significant pressure fluctuations.

  • Speed increases → Centrifugal force increases → Discharge pressure rises

  • Speed decreases → Centrifugal force decreases → Discharge pressure drops

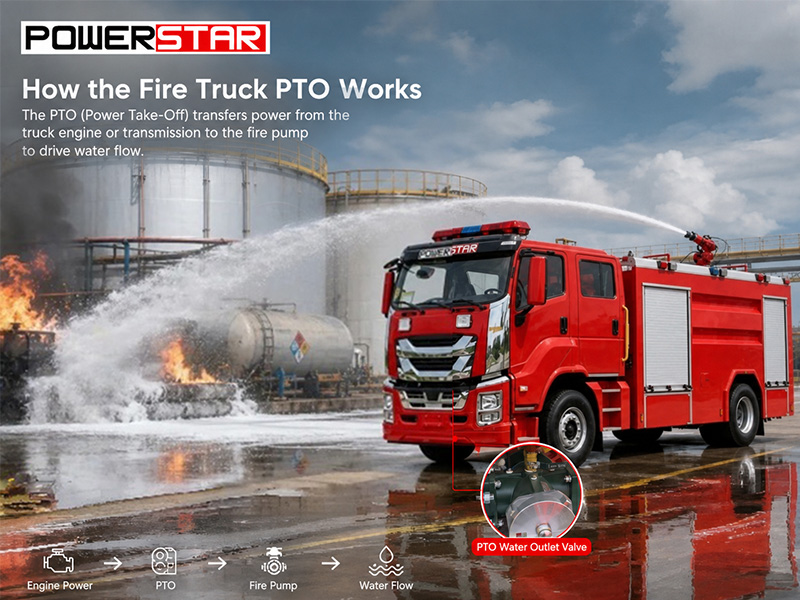

How Does a Isuzu Fire Truck PTO Work

» VII. Common PTO Faults and Solutions

1. PTO will not engage

  • Possible causes: Low air pressure (pneumatic type), faulty solenoid, damaged or stuck cable, interlock conditions not met (parking brake not applied, transmission not in neutral).

  • Solutions: Check air system pressure (must be ≥0.6 MPa); test solenoid; inspect cable; confirm parking brake is applied and transmission is in neutral.

2. PTO engages but pump does not work

  • Possible causes: PTO clutch failure, broken drive shaft or worn splines, damaged internal gears.

  • Solutions: Check PTO clutch engagement; inspect drive shaft for breakage or loose connections; disassemble and inspect internal gears.

3. PTO unusual noise

  • Possible causes: Poor gear meshing or wear, worn bearings, insufficient or degraded lubrication, PTO not fully disengaged.

  • Solutions: Check gear clearance and tooth wear; inspect bearings; replace with qualified lubricant; confirm PTO is fully disengaged.

4. PTO oil leakage

  • Possible causes: Worn or deteriorated seals, cracked housing, loose mounting bolts.

  • Solutions: Replace seals (O-rings, oil seals); inspect housing for cracks; tighten mounting bolts.

5. PTO overheating

  • Possible causes: Prolonged high-load operation, insufficient or degraded lubricating oil, cooling system failure.

  • Solutions: Reduce load or shut down for cooling; replace with qualified lubricant; inspect cooling lines.

6. PTO insufficient power

  • Possible causes: Improper PTO ratio selection, engine RPM set too low, clutch slippage.

  • Solutions: Confirm PTO ratio matches the fire pump; increase engine RPM to rated operating range; inspect clutch for slippage.

» VIII. FAQ

Q1. What does PTO stand for on a fire truck?

PTO stands for Power Take-Off. It is a mechanical system that transfers engine power from the truck's transmission to the fire pump. In simple terms, PTO allows the fire truck's engine to power the pumping system so it can deliver high-pressure water or foam for firefighting operations without needing a separate engine. It is a critical component in industrial and municipal fire trucks.

Q2. Why do fire trucks need a PTO?

Fire trucks need a PTO because it enables the vehicle's main engine to drive the fire pump efficiently. Without a PTO, the fire pump would require a separate engine, which increases cost, weight, and maintenance complexity. PTO systems provide a compact, reliable, and fuel-efficient way to ensure continuous water or foam supply during firefighting operations.

Q3. Can a fire truck operate without a PTO?

Most modern fire trucks cannot operate their pumping system without a PTO because the PTO is responsible for transferring engine power to the fire pump. However, some specialized fire vehicles may use an independent auxiliary engine to drive the pump. These designs are less common due to higher cost, increased maintenance, and lower efficiency compared to PTO-based systems.

Q4. What is the difference between PTO and a fire pump?

The PTO is a power transmission device, while the fire pump is a water or foam pumping system. The PTO delivers mechanical power from the engine to the pump, and the fire pump converts that power into hydraulic pressure to move water or foam. In short, PTO is the "power source connector," and the fire pump is the "firefighting output device."

Q5. How much power can a fire truck PTO provide?

The power output of a fire truck PTO depends on the vehicle design and transmission system. Typically, PTO systems can provide between 50 kW to over 300 kW of mechanical power. Heavy-duty industrial and airport fire trucks often use high-capacity PTO systems capable of supporting large-flow fire pumps and continuous high-pressure operations.

Q6. What are the different types of fire truck PTOs?

There are several types of fire truck PTO systems, including side-mounted PTO, rear-mounted PTO, split shaft PTO, and full power PTO. Side-mounted PTO is commonly used in standard fire trucks, while split shaft and full power PTO systems are used in industrial and airport fire trucks where higher power output and continuous operation are required.

Q7. How do you maintain a fire truck PTO?

PTO maintenance includes regular inspection of lubrication oil levels, checking for leaks, tightening mounting bolts, and ensuring proper alignment of the drive shaft. Operators should also test engagement and disengagement functions regularly. Preventive maintenance is essential to avoid overheating, mechanical wear, and unexpected failure during emergency operations.

Q8. What causes a fire truck PTO to fail?

Common causes of PTO failure include insufficient lubrication, worn gears, misalignment of the drive shaft, overheating, and improper operation by the driver. Electrical or hydraulic control system failures can also prevent PTO engagement. Regular maintenance and correct operating procedures significantly reduce the risk of PTO failure.

Q9. Which PTO is best for industrial fire trucks?

For industrial fire trucks, the best option is usually a split shaft PTO or full power PTO system. These systems can handle high power output, continuous operation, and large-capacity fire pumps. They are widely used in petrochemical plants, refineries, airports, and large industrial facilities where reliable and long-duration firefighting performance is required.

Q10. What should buyers consider when choosing a fire truck PTO?

Buyers should consider engine power compatibility, required fire pump flow rate, vehicle type, and working environment. It is also important to evaluate PTO durability, cooling performance, maintenance accessibility, and compatibility with the chassis. For export projects, compliance with international standards and local regulations should also be taken into account to ensure approval and operational reliability.

» IX. Key Takeaways

  • PTO (Power Take-Off) is the core system that transfers engine power to the fire pump — it determines whether the entire firefighting system can operate properly.

  • The fire truck power chain is: Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor. Any weak link in this chain affects final firefighting performance.

  • The primary function of the PTO is to provide stable, continuous mechanical power output, enabling the fire truck to deliver efficient water or foam supply without requiring a separate engine.

  • Different PTO types (Side-mounted, Rear-mounted, Split shaft, Full power) are suited to different fire truck classes. Industrial fire trucks typically prioritize high-power PTO systems.

  • PTO performance must match the fire pump flow rate and vehicle chassis, otherwise issues such as insufficient power, unstable pressure, or system overload may occur.

  • Regular PTO system maintenance (lubrication, tightening, alignment inspection) is key to ensuring reliable fire truck operation, especially in high-intensity industrial applications.

  • When purchasing industrial fire trucks, buyers should not focus solely on price. PTO power, stability, compatibility, and after-sales support are equally critical factors to evaluate.

  • For high-risk scenarios such as petrochemical plants, airports, and large industrial parks, Full Power PTO or Split Shaft PTO systems are recommended to ensure continuous operational capability.



Facebook Linkedin Youtube Twitter Pinterest

Қатысты ақпарат

Сізді келесі ақпарат қызықтыруы мүмкін

Су өрт сөндіру машинасы және көбікті өрт сөндіру машинасы: қайсысын таңдау керек?
Су өрт сөндіру машинасы және көбікті өрт сөндіру машинасы: қайсысын таңдау керек?

Су өрт сөндіру көліктері ағаш, қағаз және матамен байланысты қарапайым өрттерді сөндіру. Көбік өрт сөндіру машиналары бензин және май сияқты тез тұтанатын сұйық өрттерді сөндіру. Қайсысы дұрыс екені бар қауіптерге байланысты. А су өрт сөндіру машинасы үлкен су ыдысын тасымалдайды және суды шлангтар немесе палуба мылтығы арқылы жеткізу үшін жоғары қысымды сорғыны пайдаланады. Бұл бүкіл әлемдегі муниципалдық өрт сөндіру бөлімдері мен өнеркәсіптік нысандар пайдаланатын өрт сөндіру көлігінің ең көп таралған түрі. А көбікті өрт сөндіру машинасы екінші жағынан, өрт сөндіру көбігін тасымалдау және жеткізу үшін арнайы жасалған. Судың өзі өртті тиімді түрде сөндіруге мүмкіндік бермеген кезде — мысалы, тез тұтанатын сұйықтықтармен, химиялық заттармен немесе отынмен — көбік жақсы таңдау болып табылады. Көбік оттың үстіне көрпе жасау, оттегін өшіру және қайта тұтанудың алдын алу арқылы жұмыс істейді. I. Су өрт сөндіру көлігі дегеніміз не? Су өрт сөндіру көлігі дәл солай естіледі — үлкен су багы, қуатты сорғы және өрт сөндірушілерге су жеткізуге арналған шлангілермен немесе мониторлармен жабдықталған көлік. Су багы әдетте 500-ден 3000 галлонға дейін (шамамен 2000-нан 12000 литрге дейін) сыйымдылыққа ие. Сорғы суды бактан немесе өрт гидрантынан, көлден немесе тоғаннан сияқты сыртқы көзден алады, содан кейін оны жоғары қысыммен шлангілер арқылы итереді. Су өрт сөндіру көліктері қай жерде жақсы жұмыс істейді: Су өрт сөндіру көліктері өте қолайлы А класындағы өрттер , оған кәдімгі жанғыш заттар жатады: Ағаш және ағаш Қағаз және картон Мата және мата Резеңке және пластмассалар Шөп, бұта және орман материалдары Егер өрт үйде, қоймада немесе егістікте жанып жатқан материалдарға қатысты болса, оны әдетте су сөндіреді. Судың шектеулері: Судың бір үлкен кемшілігі бар. Бензин, май немесе химиялық заттар сияқты жанып жатқан сұйықтықтарға шашыратқанда, су бұл отындарға қарағанда ауыр болғандықтан батып кетеді. Отын үстінде қалқып жүреді және жануды жалғастырады. Кейбір жағдайларда су тіпті отты кеңірек аймаққа таратуы мүмкін. Сондықтан тек су жанғыш сұйықтықтармен өртеу үшін тиімді емес. Сумен жұмыс істейтін өрт сөндіру көлігінің өрт сөндіру сорғысының сипаттамалары: Су өрт сөндіру көлігі өрт бақылаушысы сипаттамалары: II. Көбіктен жасалған өрт сөндіру көлігі дегеніміз не? Көбікті өрт сөндіру көлігі - өрт сөндіру көбігін тасымалдауға және жеткізуге арналған мамандандырылған көлік. Оның екі бөлек багы бар - біреуі суға, екіншісі көбік концентратына арналған. Көбікті пропорциялау жүйесі екеуін белгілі бір қатынаста, әдетте 1%, 3% немесе 6% көбік концентратын сумен араластырады. Содан кейін бұл қоспа көбік форсункасынан өтіп, ауа қосылады, бұл кеңейтілген, тұрақты көбікті қабат жасайды. Көбік қалай жұмыс істейді: Көбік жанып жатқан сұйықтықтың немесе материалдың үстінде қабат түзеді. Бұл көрпе: Отқа оттегінің берілуін тоқтатады Отын бетін салқындатады Жанғыш булардың шығуына жол бермейді Өрттің қайта тұтануына жол бермейді Көбік өрт сөндіру машиналары қай жерде жақсы жұмыс і...

Мәлімет
Өрт сөндіру көліктері қалай жұмыс істейді: негізгі жүйелер мен компоненттер
Өрт сөндіру көліктері қалай жұмыс істейді: негізгі жүйелер мен компоненттер

Өрт сөндіру көліктері сумен жабдықтауға, қысымды қалыптастыруға және өртті сөндіру үшін бірнеше жүйелердің үйлесімді функциясы арқылы жұмыс істейді. Бұл қағидаттарды түсіну өрт сөндіру бригадаларына төтенше жағдайларда тиімді жұмыс істеуге көмектеседі. » Ⅰ. Өрт сөндіру көліктері қалай жұмыс істейді: ▪ A. Сорғы жүйесі: Өртті сөндірудің негізі: Кез келген өрт сөндіру көлігінің жүрегі - оның сорғысы. Бұл қуатты қондырғы суды борттық бактан немесе сыртқы көзден - мысалы, өрт гидрантынан, көлден немесе тоғаннан - тартып, оны жоғары қысыммен шлангілер арқылы жеткізеді. Ең көп қолданылатын сорғы - суды қысымдау және жылжыту үшін айналмалы дөңгелекке сүйенетін центрифугалық сорғы. Өрт сөндірушілер сорғы панеліндегі бірқатар тұтқалар мен манометрлерді пайдаланып, су ағынын басқарады. Олар қажет болған жағдайда қысымды реттеп, суды бір уақытта бірнеше шланг желісіне бағыттай алады. Сорғы түрі Сипаттамалары Ең жақсы қолданба Бір сатылы центрифугалық сорғы Жоғары ағын, орташа қысым Жалпы муниципалдық өрт сөндіру Екі сатылы центрифугалық сорғы Көлем мен қысым арасында ауысуға болады Биік ғимараттар, ұзын шлангтар жатыр Көп сатылы сорғы Өте жоғары қысым Өнеркәсіптік нысандар, көбік жүйелері ▪ Сорғының негізгі параметрлері: › Ағын жылдамдығы: минутына 1200 - 6000 литр (үлгісіне байланысты) › Максималды қысым: 1,0 - 2,5 МПа (10-25 бар) › Дайындау уақыты: ≤30 секунд ▪ B. Су ыдысы және сақтау жүйесі: › Бак сыйымдылығы: көлік құралының өлшемі мен түріне байланысты 500 - 1500 галлон (шамамен 2000-нан 6000 литрге дейін) › Бак материалы: коррозияға төзімді тот баспайтын болат немесе қапталған көміртекті болат › Ішкі бөгеттер: Төтенше жағдайлар кезінде судың қозғалысын басқаруға арналған толқынға қарсы дизайны бар бірнеше бөлім › Толтыру уақыты: өрт гидранттары немесе тарту құбыры арқылы ≤3 минут › Су деңгейінің индикаторы: Бак жағындағы визуалды көрсеткіш; қосымша кабина дисплейі Бак коррозияға төзімді материалдардан, әдетте тот баспайтын болаттан немесе жабыны бар көміртекті болаттан жасалған, ішкі бөгет пластиналары төтенше жағдай кезінде судың көтерілуін басқарады. ▪ C. Шланг және форсунка жүйелері Өрт сөндіру көліктері әртүрлі функциялары бар әртүрлі шлангтарды тасымалдайды: › Шабуыл шлангісі: диаметрі 1,5 - 2,5 дюйм — суды тікелей өрт көзіне жеткізеді › Қоректендіру шлангісі: диаметрі 4-5 дюйм — гидранттардан немесе басқа сорғылардан суды тасымалдайды › Күшейткіш шланг: катушкадағы кішкентай диаметр — шөп немесе көлік өрттері сияқты шағын өрттер үшін қолданылады Түтіктің ұшындағы саптама өрт сөндірушілерге су ағынын басқаруға, өрт түріне байланысты қысымды, үлгіні және бағытты реттеуге мүмкіндік береді. ▪ D. Өрт мониторы › Су мониторы: Үлкен көлемді өртті сөндіру үшін көп көлемді су ағынын береді; стационарлық немесе қашықтан басқарылады › Құрғақ ұнтақ мониторы: Тез тұтанатын сұйықтық, газ және электр өрттері үшін құрғақ химиялық ұнтақты шығарады › Аралас монитор: Суды да, құрғақ ұнтақты да ағызуға қабілетті; қажет болған жағдайда орталар арасында ауысады ▪ E. Қо...

Мәлімет
Isuzu 700P өрт сөндіру көлігі үшін 2026 жылғы жақсы дизайн
Isuzu 700P өрт сөндіру көлігі үшін 2026 жылғы жақсы дизайн

Isuzu өрт сөндіру машиналарының ең кәсіби зауыты ретінде, Isuzu NPR су көбікті өрт сөндіру машинасының негізгі дизайны көбікті өрт сөндіру жүйесін су цистерналы өрт сөндіру машинасына біріктіру болып табылады, бұл су мен көбікті шашырата алатын құрама өрт сөндіру жабдығын құрайды. Ол өртті өз бетінше сөндіруге, су немесе көбік қоспасын басқа жабдыққа жеткізуге және құрғақ және су тапшы аймақтарда жұмыс істеуге жарамды. ★ Техникалық Техникалық сипаттама Барлық өрт сөндіру көліктері CS жүк көліктерінен, 100% тапсырыс берушінің талаптарына негізделген Сыйымдылығы Қозғалтқыш моделі Су Көбік Өрт сорғысы Өрт мониторы 2500 л ISUZU 4HK1 / 19 0HP 2500 л 500 л CB10/40 өрт сөндіру сорғысы PL8/32 2026 жылғы ресми ISUZU өрт сөндіру көлігінің кабина шассиі 2026 жылғы өрт сөндіру көлігінің түпнұсқа корпусының сызбасы Тауар Isuzu өрт сөндіру көліктерінің дизайн ерекшеліктері Дизайн негізі Су мен көбікті шығаруға қабілетті қос қабілетті өрт сөндіру көлігін құрайтын су цистерналы өрт сөндіру көлігіне көбікті өрт сөндіру жүйесін біріктіреді. Ерекшеліктеріне мыналар кіреді: • Тәуелсіз өрт сөндіру • Басқа жабдыққа су немесе көбік қоспасын беру • Құрғақ немесе су тапшы аймақтарға жарамды, көп функциялы пайдалануға мүмкіндік береді Жалпы дизайн тұжырымдамасы Шеберханалар мен айналасындағы аумақтардағы өрт сөндіру қажеттіліктерін қанағаттандыру үшін жасалған, мұнай, электр және қатты материалдардан жасалған өрттерді сөндіру мүмкіндіктерін кеңейтеді; көлік сенімділікті, көп функциялылықты және пайдаланудың қарапайымдылығын баса көрсететін шасси мен арнайы кузов жабдықтарынан тұрады. Шассиді таңдау • Дәлелденген орташа немесе ауыр жүктемеге төзімді II типті шассиді пайдаланады • Күрделі жерлерде қозғалғыштықты және тартымдылықты жақсарту үшін толық жетекті жүйе ұсынылады ISUZU 700P су өрт сөндіру көліктерінің 2026 ЖЫЛҒЫ ЖАҢА ДИЗАЙНЫ Жүйенің негізгі компоненттері және дизайнының негізгі тұстары 1. Су ыдысы және көбікті сұйықтық ыдысы • Материал: Тот баспайтын болат, коррозияға төзімді • Ұсынылатын сыйымдылық: Су ыдысы 3000–5000 л, көбікті сұйықтық ыдысы 300–600 л • Құрылымдық оңтайландыру: Ішкі бөгеттер су мен көбік камераларын бөледі, қосу порттары арқылы бір су ыдысы режиміне ауысуға болады, бұл көп мақсатты пайдалануға мүмкіндік береді 2. Көбікті пропорциялау жүйесі • Су мен көбік концентратын 3% немесе 6% қатынасында дәл араластыру үшін теңдестірілген қысым пропорционализаторын (негізгі компонент) пайдаланады • Ағын немесе қысым ауытқуларына әсер етпейтін тұрақты шығыс, маман емес операторларға жарамды • Орнында толтыруға арналған сыртқы көбікті сору кірісімен жабдықталған 3. Шығару жүйесі • Өрт сорғысы: жоғары тиімді, энергия үнемдейтін көп сатылы центрифугалық сорғы, ағын жылдамдығы ≥ 4 0 Л/С • Өрт мониторы: Қашықтан басқарылатын су/көбікті қос мақсатты монитор, қашықтығы ≥50 метр, реттелетін бұрыш • Икемді жұмыс істеу үшін өрт сөндіру шлангілері мен көбікті форсункаларға қосылуды қолдайды 2026 ISUZU NPR көбікті өрт сөндіру көліктерінің ЖАҢА ДИЗАЙНЫ Қолдану сценарийл...

Мәлімет
Қытай PF5-15 бекітілген құрғақ ұнтақ мониторы
Қытай PF5-15 бекітілген құрғақ ұнтақ мониторы

PF5-15 бекітілген құрғақ ұнтақ мониторы құрғақ ұнтақты орта ретінде пайдаланады және тұрақты бүрку үшін бекітілген негізге сүйенеді. Ол химиялық заттар мен қойма аймақтарына жарамды және өрттің алғашқы кезеңдерінде жанып жатқан бетті тез жауып, сөндіру тиімділігін арттыра алады. The PF5-15 бекітілген құрғақ ұнтақ мониторы берік құрылымға ие, басқару оңай және қашықтан іске қосу және дәл бүрку үшін автоматты басқару жүйесімен байланыстырылуы мүмкін. » Ⅰ. PF5-15 бекітілген құрғақ ұнтақ мониторы құрылым: PF5-15 бекітілген құрғақ ұнтақты монитордың ерекшеліктері: ● Толық функционалды; ● Қарапайым және жаңа құрылым; ● Тұрақты өнімділік және оңай техникалық қызмет көрсету; ● Кіріс қысымы төмен; ● Көлденең және тік бекіту функциялары бар автоматты ағызу клапанымен жабдықталған; ● Материал: дәл құйылған алюминий қорытпасы; ● Зеңбірек басы: алюминий қорытпасы. » Ⅱ. Көбік зеңбірек PL24 сипаттамалары: Модель Ағын ( кг /с ) Қашықтық ( м ) Номиналды жұмыс қысымы ( МПа ) Допты айналдыру ( ° ) Көлденең айналу ( ° ) Ұ×Е×Б ( мм ) Салмақ ( Кг ) PF5-15/40 40 ≥42 0,80 -45 ~ +70 0 ~ 360 980x340x550 28.5 » Ⅲ. Өнімді қолдану: PF5-15 құрғақ ұнтақ мониторы бар өрт сөндіру көлігі PF5-15 бекітілген құрғақ ұнтақ мониторын сынау PF5-15 бекітілген құрғақ ұнтақ мониторы ұзақ шашырату қашықтығына және кең жабынға ие және құрғақ ұнтақ өрт сөндіру тосқауылын тез құра алады. Ол химиялық зауыттар, мұнай қоймалары және қоймалар сияқты бекітілген орындарға жарамды, үлкен аумақтар үшін үздіксіз және тұрақты өрт сөндіру мүмкіндіктерін қамтамасыз етеді.

Мәлімет
6HK1-TC өрт сөндіру көлігі Isuzu қозғалтқышының ақаулық коды
6HK1-TC өрт сөндіру көлігі Isuzu қозғалтқышының ақаулық коды

Isuzu 6HK1-TC өрт сөндіру көліктері , сондай-ақ аталған Isuzu құтқару өрт сөндіру көлігі Қозғалтқыш қате кодын диагностикалау және шешімдер. Isuzu 6HK1-TC қозғалтқышы озық TICS отын бүрку сорғысының электрондық басқару жүйесін пайдаланады, ал ECU (қозғалтқышты басқару блогы) өзін-өзі диагностикалау мүмкіндігіне ие. Жүйе ақаулықты анықтаған кезде, "CHECK ENGINE" ескерту шамы жанады және тиісті ақаулық коды сақталады. Бұл қате кодтарының түсіндірмесі мен шешімдерін түсіну қозғалтқышқа техникалық қызмет көрсету тиімділігін тиімді түрде арттыра алады. Жиі кездесетін қате кодтары және шешімдері P-сериялы ақаулық кодтары P0101 (Массалық ауа ағыны сенсорының тізбегі төмен) Қозғалтқыштың салқындатқыш сұйықтығының температура сенсорын және оның сымдарын тексеріңіз. Сенсордың қуат көзінің кернеуін және жерге қосуды тексеріңіз. Қажет болса, ЭБУ немесе сенсорды ауыстырыңыз. P0102 (Жоғары массалық ауа ағыны сенсорының тізбегі) Отын сапасын және сүзгі жағдайын тексеріңіз. Отын жүйесін тазалаңыз. Отын қысымын реттегішті, отын сорғысын және инжектор тізбектерін тексеріңіз. P0103 (Ауа ағынының жоғары сенсорының А тізбегі) Сенсор сигнал тізбегінде қысқа тұйықталуды тексеріңіз. Сенсордың жұмыс күйін тексеріңіз. Қажет болса, сенсорды немесе ЭБУ-ны ауыстырыңыз. Сандық ақаулық кодтары 10 (Тірек сенсорының қатесі) Сөре датчигін және оның сымдарын тексеріңіз. Сигналдың қалыпты берілуін тексеріңіз. 11 (Жылдамдықты реттегіш серво жүйесінің қатесі) Жылдамдық реттегішінің серво жүйесінің жұмыс күйін тексеріңіз. Байланысты тізбек қосылымдарын тексеріңіз. 14 (Қосымша жылдамдық сенсорының қатесі) Қосымша жылдамдық сенсорының орнатылу орнын тексеріңіз. Сенсордың сигнал шығысын тексеріңіз. 15 (N-TDC сенсорының қатесі) N-TDC сенсорының қосылымын тексеріңіз Сигналдың дәлдігін тексеру Жүйені күтіп ұстау және алдын алу шаралары СН Диагностикалық заттар Шешім қабылдау уақыты Резервтік басқару деректер Электрондық реттегіш Саяхатқа шықпас бұрын 10 Сөре сенсорының қатесі 160 мс Майсыз немесе тұрақты жылдамдық Қалыпты басқару 11 Басқарушы серво жүйесінің қатесі 1с Майсыз немесе тұрақты жылдамдық Қалыпты басқару 14 Екінші жылдамдық сенсорының қатесі 10 секунд Қалыпты басқару Қалыпты басқару 15 N-TDC сенсорының қатесі — Қалыпты басқару Қалыпты басқару 14/15 N-TDC сенсоры және екінші реттік жылдамдық сенсорының қатесі 2,5 секунд Сынған май Басқару өшірулі 211 Отын температурасы сенсорының ақаулығы 3 секунд 20℃ Басқару өшірулі 22 Атмосфералық температура сенсорының қателігі 1с 25℃ 23 Қозғалтқыштың салқындатқыш температурасы сенсорының ақаулығы 3 секунд 55℃ Қалыпты басқару Қосқыш Терминал нөмірі Сигнал Сымның диаметрі/которы (Инъекциялық сорғының сымдары) SWP 8-терминал Қара 1 Басқарушы жетектің жетек кернеуі - 1 RM 2 2 GND-1 басқарушы тізбегі 1,2 теңге 3 Нысаналы сөренің орны - 1 1 жасқа дейінгі 2 4 Сөре позициясының кернеуі G/1.2 5 5V-1 реттегіш тізбегі Y/1.2 6 Резервтік N сенсоры (GND) BR/1.2 7 Резервтік N сенсоры (SIG) 0/1.2 8 Төмен тарту B/1.2 SWP6- терминалдар Қара г Басқарушы жетектің...

Мәлімет
Isuzu өрт сөндіру көліктері 6HK1 қозғалтқышына техникалық қызмет көрсету бойынша кеңестер
Isuzu өрт сөндіру көліктері 6HK1 қозғалтқышына техникалық қызмет көрсету бойынша кеңестер

Isuzu 6HK1 өрт сөндіру-құтқару көліктері , сондай-ақ аталған Isuzu өрт сөндіру көлігі , Егер Isuzu құтқару өрт сөндіру көлігінің қозғалтқышы қызып кетсе, алдымен келесі аймақтарды тексеру керек: 1. Салқындату жүйесі: Желдеткіштің зақымдалуы, радиатордың бітелуі, термостаттың зақымдалуы немесе салқындатқыш сұйықтықтың жеткіліксіздігі сияқты мәселелер қозғалтқыштың қызып кетуіне ықпал етуі мүмкін. 2. Майдың сапасы мен мөлшері: Майдың сапасының нашарлығы немесе майдың жеткіліксіздігі қозғалтқыштың қызып кетуіне әкелуі мүмкін. 3. Цилиндрдің жарылуы, цилиндр гидравликасының жарықтары немесе цилиндр гидравликасының жарықтары сияқты механикалық ақаулар да бұл құбылысты тудыруы мүмкін. Ауыр жүктемелі дизельді қозғалтқыш ретінде Isuzu 6HK1 қозғалтқышы техникалық қызмет көрсету кезінде техникалық сипаттамаларды қатаң сақтауды талап етеді. Негізгі мәселелер келесідей: 1. Құрылымдық түсінік және бөлшектеу және жинау сипаттамалары Иінді білік-байланыстырушы штанга механизмі Цилиндр төсемі бос конструкцияға ие, сондықтан бөлшектеу және жинау кезінде оның құлап кетуіне жол бермеу үшін арнайы құралдар қажет. Стандартты саңылау 0,122–0,156 мм. Поршеньнің сыртқы диаметрі тығыз төзімділікке ие (114,894–114,909 мм). Орнату кезінде поршень сақинасының ашылу бағытына және «үш саңылауды» (ұш саңылауы, бүйір саңылауы және артқы саңылау) реттеуге назар аударыңыз. Төменгі картер бір бөліктен тұратын құрылым болып табылады және деформацияны болдырмау үшін техникалық қызмет көрсету кезінде көтерілуі керек. Уақыт жүйесін туралау Беріліс қорабын құрастыру кезінде иінді білік берілісі мен бос жүріс берілісінің белгілерін туралаңыз. Таратушы біліктің B белгісі цилиндр басының бетімен бір деңгейде болуы керек. Қозғалтқыш бірінші цилиндрдің қысу жоғарғы өлі орталығында болуы керек. Отын бүрку сорғысын орнатқан кезде, уақыт көрсеткішін қосқыштағы S нүктесімен, ал бүркуді жеделдететін белгіні сорғы корпусының көрсеткішімен туралаңыз. • Сызықтық тұрақты ток қозғалтқышы басқару блогының шығыс сигналының астынан катушканы жоғары және төмен итереді. • Катушка жинағына орнатылған шатун катушканың жоғары және төмен қозғалысын қосу блогына береді, ал қосу блогы сөренің соңына орнатылады. Қосқыш блоктың итеруімен сөре енгізілген отын мөлшерін өзгерту үшін солға және оңға жылжиды. Катушка жинағы жоғары қозғалған кезде, буын майдың бағытын арттыру үшін сөрені итереді; керісінше, катушка жинағы төмен түскенде, сөре майды азайту бағытында қозғалады, ал бағанның қызметі тік қозғалысты сөренің биіктігіне түрлендіру болып табылады. • Мыс блогы байланыстырушы блоктың жоғарғы бөлігіне сөре сенсорын қалыптастыру үшін орнатылады. Сөре сенсоры сөре жүрісін анықтайды және бұл мәнді басқару блогына қайтарады, осылайша сөренің нақты жүрісі мен нысана сөре жүрісін екеуінің арасындағы айырмашылық нөлге жақындағанша үздіксіз салыстыруға болады. Бұл процесс дәлдік пен жауапты басқару үшін өте маңызды. 2. Жүйені күтіп ұстаудың негізгі нүктелері Майлау және салқындату жүйесі Май ауыстыру аралығы: Минералды май...

Мәлімет

Хабарлама қалдырыңыз

Хабарлама қалдырыңыз
Егер сіз біздің өнімдерге қызығушылық танытсаңыз және қосымша ақпарат алғыңыз келсе, онда хабарлама қалдырыңыз, біз сізге мүмкіндігінше тез жауап береміз.
Жіберу
Бізбен хабарласыңы:info@fire-trucks.com

Үй

Құралдар

whatsapp

байланысу
