Өрт сөндіру көлігінің сорғы және бүрку жүйесі өрт сөндіру операцияларының негізгі өзегі болып табылады. Ол өрт сөндіру көлігінің «қуатты қолы» қызметін атқарады. Қозғалтқыш қуатын қысымға (0,8-ден 1,4 МПа-ға дейін) түрлендіру арқылы ол өрт сөндіргіш заттарды 85 метрге дейінгі биіктікке жеткізеді — мейлі ол тығыз қала орталығындағы биік ғимарат өрті болсын немесе өнеркәсіптік аймақтағы мұнай-химиялық сақтау резервуарының өрті болсын, өрт сөндіру көлігі тиімді өртті басу үшін осы жүйеге сүйенеді.

What Does Fire Truck Spray Height Depend On

Өрт сөндіру көлігінің бүрку биіктігіне қандай факторлар әсер етеді және сорғы қысымы, ағын жылдамдығы мен өрт мониторы қалай бірге жұмыс істейді? Бұл көптеген тұтынушыларды қызықтыратын негізгі мәселелер. Бүгін бұл туралы білейік.

» I. Бүрку биіктігін анықтайтын үш негізгі компонент

1. Өрт сорғы жүйесі:
Өрт сөндіру көлігінің жүрегі. PTO арқылы іске қосылатын ортадан тепкіш сорғы. Қалыпты қысым деңгейлері: 0,8 МПа, 1,0 МПа, 1,2 МПа, 1,4 МПа. Ағын жылдамдығы 2 000-нан 5 000+ л/мин дейін.

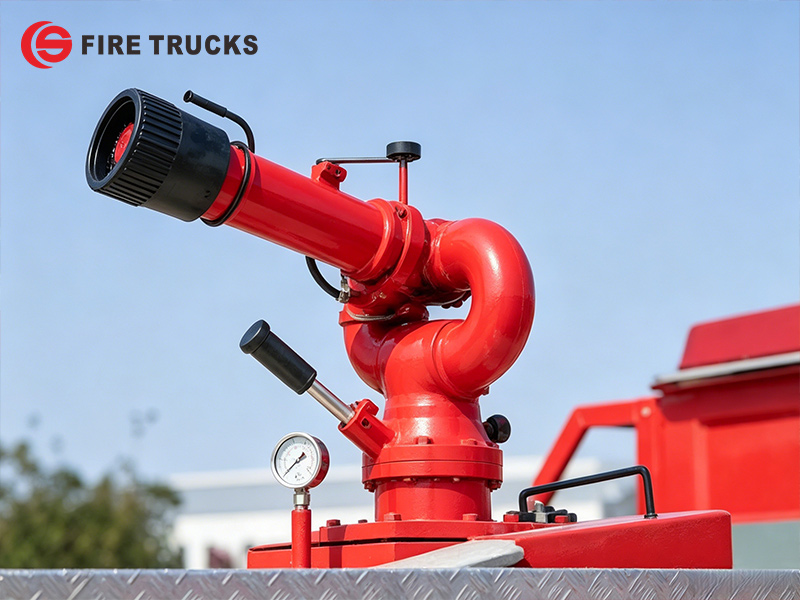

2. Өрт мониторы:
Өрт сөндіргіш зат көліктен шыққанға дейінгі соңғы компонент. Су мониторы, көбік мониторы және қос мақсатты монитор түрлері бар. PL сериясы (PL48) ағын жылдамдығы 4 000 л/мин-ге дейін және бүрку биіктігі 70+ метрге дейін жетеді.
3. Жеткізу жүйесі:
Өрт сөндіргіш затты сорғыдан мониторға жеткізетін құбырлар, түтіктер және саптамалар. Түтік диаметрі, ұзындығы және саптама түрі соңғы бүрку биіктігіне әсер етеді.

» II. Бүрку биіктігін анықтайтын негізгі факторлар

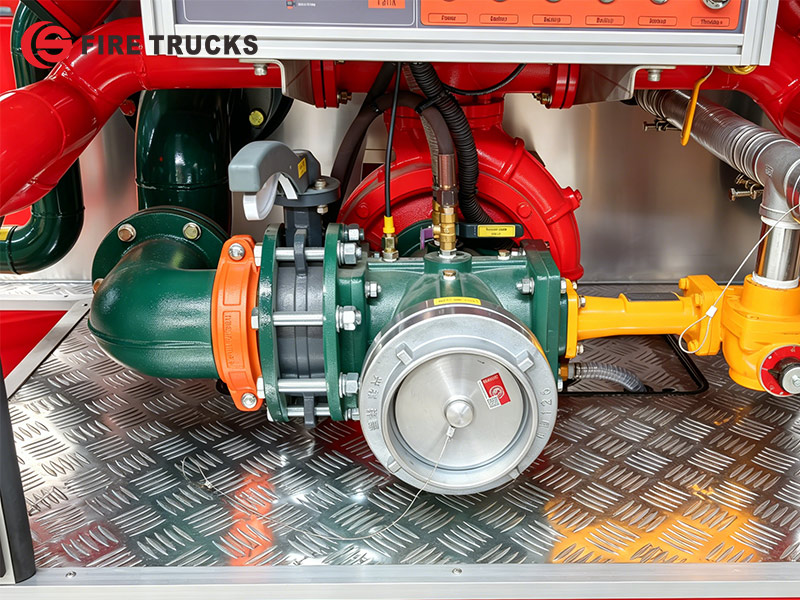

1.1. Сорғы қысымы

Өрт сөндіру көлігінің сорғы қысымы — өрт сорғысы өрт сөндіргіш затты түтіктер арқылы итеріп, оны саптамалардан немесе мониторлардан шығаруға жұмсайтын күш. Ол ағын жылдамдығы мен бүрку қашықтығының негізгі қозғаушы факторы болып табылады. Жоғары қысым монитор шығысындағы жылдамдықты арттырып, бүрку биіктігін тікелей көбейтеді. Байланыс H ≈ P/(ρg) формуласы арқылы анықталады, мұнда әрбір 0,1 МПа арту теориялық биіктікті шамамен 10 метрге арттырады — бірақ нақты жағдайдағы шығындар бұл көрсеткішті азайтады.

Практикалық өрт сөндіру операцияларында келесі ауқымдар қолданылады:

Сорғы қысымы	Әдеттегі бүрку биіктігі
0,8 МПа	35–45 метр
1,0 МПа	45–55 метр
1,2 МПа	55–70 метр
1,4 МПа	70–85 метр

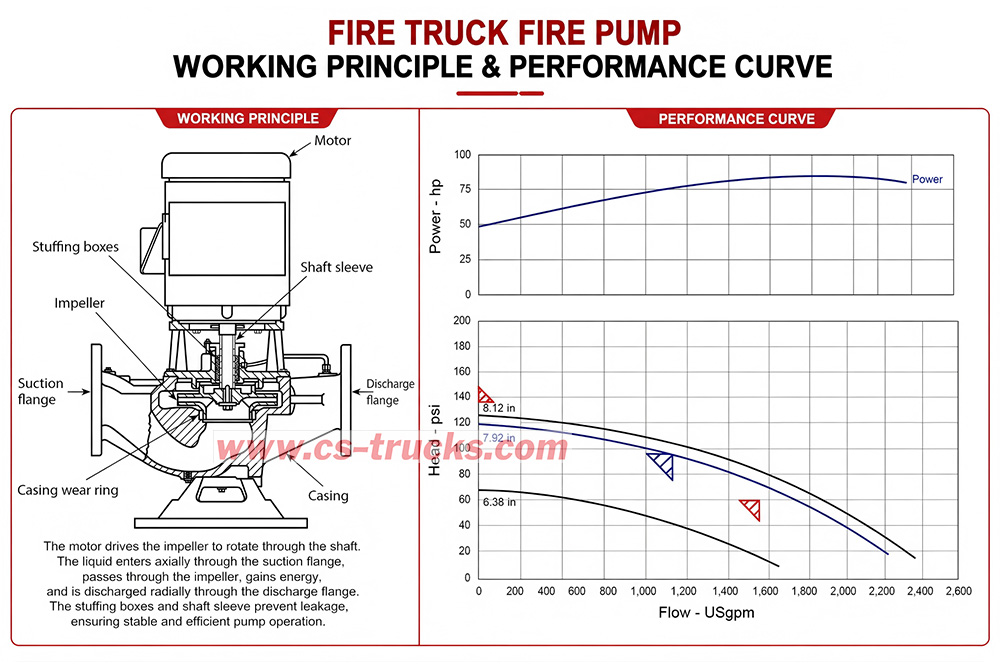

1.2. Өрт сорғысының жұмыс істеу принципі:

Сорғы әдетте көлік қозғалтқышы арқылы қуат алу құрылғысы (PTO) көмегімен іске қосылатын ортадан тепкіш сорғы болып табылады. Жұмыс дөңгелегі айналған кезде, ол өрт сөндіргіш затты ішке тартып, ортадан тепкіш күш арқылы сыртқа лақтырады, нәтижесінде оны шығару жүйесі арқылы қозғайтын қысым пайда болады.

fire truck spray height chart by pressure Номиналды қысым және жұмыс қысымы:

Термин	Анықтама
Номиналды қысым	Жобалық жағдайларда сорғы үздіксіз ұстап тұра алатын ең жоғары қысым
Жұмыс қысымы	Өрт сөндіру кезінде қолданылатын нақты қысым, әдетте қор қалдыру үшін номиналды қысымнан төмен болады

2. Ағын жылдамдығы (л/мин)

Жеткілікті ағын қысым сияқты маңызды. Төмен ағынмен жоғары қысым өртті басу үшін жеткілікті мөлшерде өрт сөндіргіш зат жеткізе алмайды. Сорғы жүйесі қысым мен ағынды бір уақытта ұстап тұруы керек.

Ағын мен бүрку биіктігінің байланысы:

2 000 л/мин → қалалық өрттер үшін тиімді
3 000 л/мин → өнеркәсіптік парктерге қолайлы
4 000 л/мин → мұнай-химия нысандарына қажет
5 000+ л/мин → әуежайдағы апаттық-құтқару жұмыстарына қажет

3. Өрт мониторының конструкциясы

Монитордың ішкі ағын жолы, шығыс диаметрі және түрі тікелей бүрку биіктігіне әсер етеді.

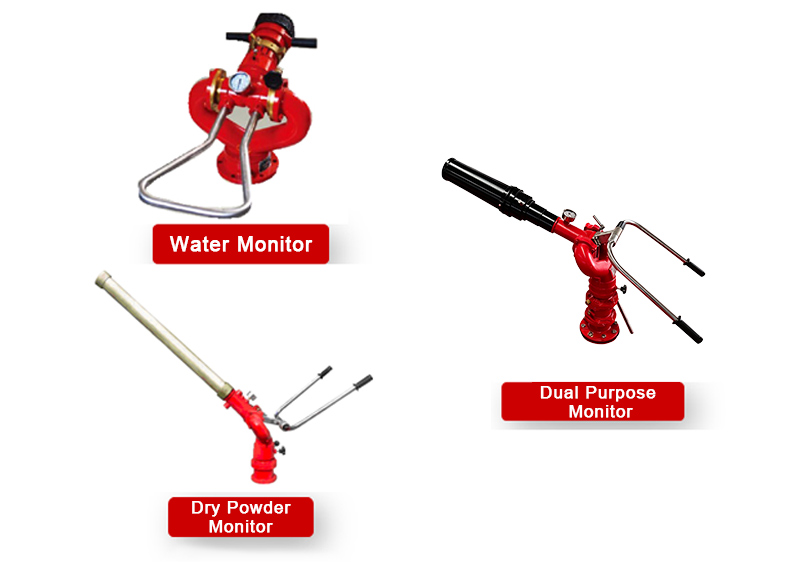

Монитор түрлерін салыстыру:

Су мониторы: ең жоғары биіктік, түзу ағын жолы
Көбік мониторы: ауа кірісіндегі турбуленттілікке байланысты сәл төмен (5–10% аз)
Қос мақсатты монитор: орташа (су мен көбік арасындағы ымыралы нұсқа)

water monitor vs foam monitor spray height

4. Өрт сөндіргіш заттың түрі

Су мен көбіктің тығыздығы әртүрлі. Көбік ерітіндісінің тығыздығы шамамен судан 5-10% жоғары, бұл бірдей қысымда бүрку биіктігін аздап төмендетеді. Көбікпен жұмыс істеуге арналған жабдықты таңдағанда мұны ескеру қажет.

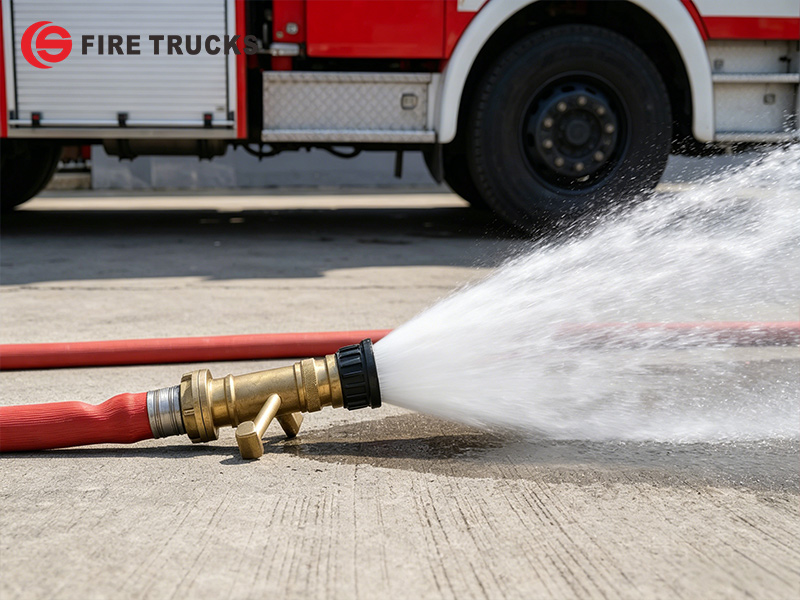

5. Үйкеліс шығыны

Өрт сөндіргіш зат түтіктер мен құбырлар арқылы өткен кезде, үйкеліс монитордағы қысымды азайтады. Ұзынырақ түтіктер мен кішірек диаметрлер шығындарды арттырады.

Үйкеліс шығыны факторлары:

Түтік ұзындығы: Ұзынырақ = көбірек шығын
Түтік диаметрі: Кішірек = көбірек шығын
Қосқыштар мен иілімдер: әрқайсысы кедергі қосады

»III. FIRE TRUCKS таңдау нұсқаулығы

Клиенттерге ең жақсы өрт сөндіру шешімдерін ұсыну үшін FIRE TRUCKS қолдану саласына қарай ең қолайлы жүйені таңдайды

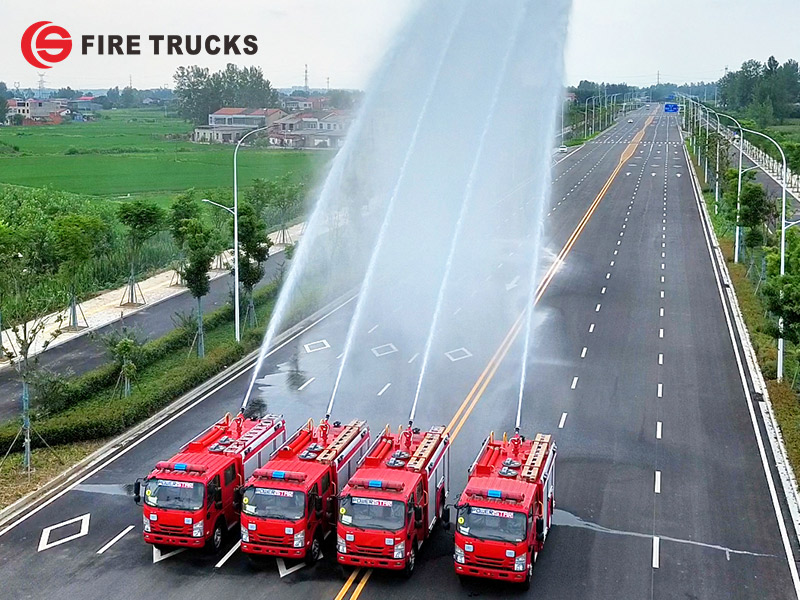

талаптары: maximum fire truck spray height

1. Әртүрлі қысым кезіндегі бүрку биіктігін салыстыру

Сорғы қысымы	Ағын жылдамдығы	Бүрку биіктігі	Ұсынылатын қолдану саласы
0,8 МПа	2 000 л/мин	35–45 м	Қалалық өрт сөндіру
1,0 МПа	3 000 л/мин	45–55 м	Өнеркәсіптік парктер
1,2 МПа	4 000 л/мин	55–70 м	Мұнай-химия нысандары
1,4 МПа	5 000+ л/мин	70–85 м	Әуежайдағы өрт сөндіру

2. Мониторды таңдау жөніндегі нұсқаулық

Қолданылуы	Ұсынылатын монитор түрі	Себебі
Муниципалдық өрт сөндіру	Су мониторы	Бүрку биіктігі ең жоғары, қолданылуы қарапайым
Мұнай өңдеу зауыты/химиялық зауыт	Көбік мониторы немесе қос мақсатты монитор	Жанғыш сұйықтық өрттерін сөндіруге жарайды
Әуежайдағы апаттық-құтқару жұмыстары	Көбік мониторы (жоғары өнімді)	Көп мөлшерде көбік қажет
Аралас өрт қаупі	Қос мақсатты монитор	Су мен көбік үшін де икемділік береді

3. Бүрку биіктігіне әсер ететін негізгі факторлар

Фактор	Әсері	Оңтайландыру тәсілі
Сорғы қысымы	Тікелей пропорционалды	Қолдануға сәйкес қысымды дұрыс таңдаңыз
Ағын жылдамдығы	Өртті басуды қамтамасыз етеді	Қысымды ағынмен теңестіріңіз
Монитордың конструкциясы	10%-ға дейінгі өзгеріс	Монитор түрін қолдану саласына сәйкестендіріңіз
Өрт сөндіргіш зат түрі	Көбік биіктікті сәл азайтады	Тығыздық айырмашылығын ескеріңіз
Үйкеліс шығыны	Тиімді қысымды азайтады	Қысқалау/үлкенірек түтіктерді пайдаланыңыз
Биіктік айырмасы	Қысымды жұмсайды	Биіктік үшін қосымша қысым қосыңыз
Жел жылдамдығы	Тиімді биіктікті азайтады	Өрт сөндіру көлігін жел бағытына қарсы орналастырыңыз

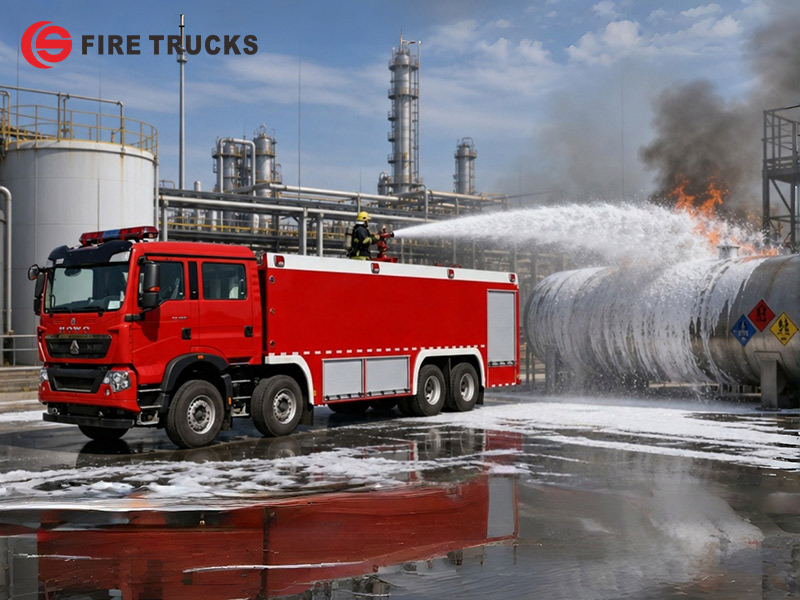

» IV. Нақты жағдайды зерттеу: мұнай-химиялық сақтау резервуарының өрті

Жағдайдың сипаттамасы:

Өнеркәсіптік аймақтағы мұнай-химиялық сақтау нысанында ауқымды өрт шықты. Өрт шикі мұнайы бар, диаметрі 50 метр болатын қалқымалы төбелі резервуарды қамтыды. Резервуардың биіктігі мен сәулелі жылу аймағына байланысты жерүсті шлангілері өртке жете алмады.

Өрт сөндіру көлігінің конфигурациясы:

8×4 көбікпен өрт сөндіру көлігі
1,2 МПа / 4 000 л/мин номиналды өнімділігі бар сорғы жүйесі
PL48 көбік/суға арналған қос мақсатты лафеттік оқпан

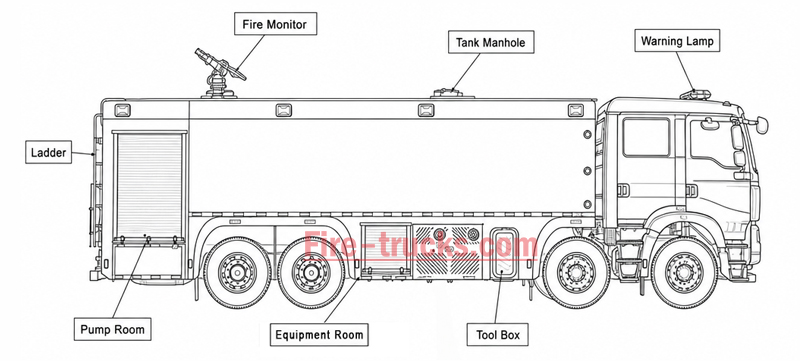

8x4 Fire Truck Structural Drawing

Нақты өнімділік:

Өлшенген бүрку биіктігі: шамамен 62 метр
Тиімді қамту аймағы: диаметрі шамамен 80 метр болатын резервуар аумағы
Көбік қабаты өртті 8 минут ішінде сәтті сөндірді

Негізгі сабақ:

Үлкен сақтау резервуарларындағы өрттер үшін 1,0 МПа-дан төмен қысым көбінесе көбікті қажетті қашықтыққа жеткізу үшін жеткіліксіз болады. Тиімді өрт сөндіру үшін жеткілікті қысымның, жоғары шығынның және дұрыс таңдалған лафеттік оқпанның үйлесімі қажет.

» V. Жиі кездесетін қате түсініктер

Қате түсінік 1: Жоғары қысым әрқашан жақсырақ

Шындық:Жоғары қысым энергия тұтынуын, жабдық құнын және техникалық қызмет көрсету күрделілігін арттырады. Шамадан тыс қысым шлангілер мен саптамаларды да зақымдауы мүмкін. Мақсат — ең жоғары қысым емес, жұмысқа жеткілікті қысымды қамтамасыз ету.

Қате түсінік 2: Бүрку биіктігі өрт сөндіру мүмкіндігіне тең

Шындық:Шығын мөлшері көбінесе биіктіктен маңыздырақ болады. Төмен шығынды жоғары ағын өртті басуға жеткілікті мөлшерде өрт сөндіргіш затты жеткізбеуі мүмкін. Маңыздысы — қысым мен шығынның бірлескен мәні.

Қате түсінік 3: Үйкеліс шығынын елемеуге болады

Шындық:Ұзын шлангі желілерінде үйкеліс шығыны сорғы қысымының 20–30%-ын жұмсауы мүмкін. Саптамада жеткілікті қысымды қамтамасыз ету үшін үйкеліс шығынын дұрыс есептеу қажет.

Қате түсінік 4: Лафеттік оқпанның маңызы жоқ

Шындық:Нашар жобаланған лафеттік оқпанға қосылған жоғары қысымды сорғы бүркудің максималды биіктігіне жете алмайды. Лафеттік оқпанның ішкі ағын жолы, шығыс диаметрі және түрі соңғы өнімділікке әсер етеді. Лафеттік оқпанды сорғыға сәйкестендіру сорғының өзін таңдаумен бірдей маңызды.

» VI. Жиі қойылатын сұрақтар

С: Өрт сөндіру көліктерінде ең жиі қолданылатын сорғы қысымы қандай?

Ж: Көптеген өрт сөндіру көліктері 0,8–1,2 МПа аралығындағы сорғы қысымымен жобаланады, ал 1,0 МПа — ең кең таралған стандарт.

С: 1,0 МПа сорғы қанша биіктікке бүркей алады?

Ж: Стандартты жағдайларда 1,0 МПа сорғы орташа немесе үлкен лафеттік оқпанмен 45–55 метр бүрку биіктігіне жете алады.

С: Неліктен биік ғимараттардағы өрттерге жоғары сорғы қысымы қажет?

Ж: Биік ғимараттардағы өрттер биіктік айырмасын (1,0 м биіктік шамамен 0,01 МПа қысымды қажет етеді) және тік шланг желілеріндегі үйкеліс шығынын еңсеру үшін қосымша қысымды талап етеді.

С: Көбік лафеттік оқпан су лафеттік оқпаны сияқты бүрку биіктігіне жете ме?

A: Әдетте, көбік мониторы бірдей қысымда су мониторларына қарағанда сәл төмен биіктікке (5–10% төмен) жетеді, себебі ауа қабылдау конструкциясы турбуленттілік тудырады және көбік ерітіндісінің тығыздығы жоғары болады.

Q: Шашырату биіктігіне әсер ететін ең маңызды фактор қандай?

A: Шашырату биіктігін бір ғана фактор анықтамайды. Сорғы қысымы, шығын жылдамдығы, монитор конструкциясы, саптама түрі және қоршаған орта жағдайларының барлығы бірге әсер етеді. Тек бір салада ғана жақсы жұмыс істейтін жүйеге қарағанда, жақсы теңестірілген жүйе тиімдірек.

Q: Монитордың өзі шашырату биіктігіне әсер ете ме?

A: Иә. Монитордың ішкі ағын жолы, шығыс диаметрі және түрі (су, көбік немесе қос мақсатты) шашырату биіктігіне тікелей әсер етеді. Жақсы жобаланған монитор сорғы беретін энергияны барынша тиімді пайдаланады.

» VII. Негізгі қорытындылар:

Шашырату биіктігі бірнеше факторға байланысты — сорғы қысымы, шығын жылдамдығы, монитор конструкциясы, агент түрі, үйкеліс шығыны, биіктік және жел жағдайлары
1,0–1,2 MPa — өнеркәсіптік өрт сөндіру қолданбаларының көпшілігі үшін негізгі қысым диапазоны
Мониторды таңдау маңызды — нашар жобаланған мониторы бар жоғары қысымды сорғы максималды шашырату биіктігіне жеткізбейді
Шығын жылдамдығы қысым сияқты маңызды — төмен шығынмен жоғары қысым өртті сөндіру үшін жеткілікті мөлшерде сөндіргіш агентті жеткізбеуі мүмкін
Әртүрлі агенттердің шашырату сипаттамалары әртүрлі — көбік тығыздау және сәл төмен биіктікке жетеді
Мұнай-химия және әуежай жобалары әдетте 1,2 MPa немесе одан жоғары қысымды талап етеді
Халықаралық жобалар үшін NFPA, EN немесе GB сияқты танылған стандарттарға сәйкес келетін өрт сөндіру көліктеріне басымдық беріңіз

»VIII. Қорытынды

Өрт сөндіру көлігінің шашырату биіктігі бір ғана фактор арқылы анықталмайды. Ол сорғы қысымы, шығын жылдамдығы, монитор конструкциясы, агент түрі, үйкеліс шығыны, биіктік айырмасы және жел жағдайларының бірлескен әсеріне байланысты.
